ZOTAC NM10-B-E DTX

Podpora:	kompletní
Ovladač:	v jádře

Technické parametry

Deska s integrovaným Atomem D510. 1xPCIex1, 1xPCIex1 ve slotu x16, miniPCIe s WiFi kartou (viz poznámka). 6xSATA+1xeSATA (obsahuje SATA port multiplier). Disky na port multiplieru mohou fungovat samostatně (funguje) nebo v pseudoraid poli 1,0,10 (netestováno). 1xCOM port header na desce (netestováno), bracket není v balení. HDMI (netestováno).

Identifikace pod Linuxem

# lspci

00:00.0 Host bridge: Intel Corporation Pineview DMI Bridge (rev 02)
00:02.0 VGA compatible controller: Intel Corporation Pineview Integrated Graphics Controller (rev 02)
00:02.1 Display controller: Intel Corporation Pineview Integrated Graphics Controller (rev 02)
00:1b.0 Audio device: Intel Corporation 82801G (ICH7 Family) High Definition Audio Controller (rev 02)
00:1c.0 PCI bridge: Intel Corporation 82801G (ICH7 Family) PCI Express Port 1 (rev 02)
00:1c.3 PCI bridge: Intel Corporation 82801G (ICH7 Family) PCI Express Port 4 (rev 02)
00:1d.0 USB Controller: Intel Corporation 82801G (ICH7 Family) USB UHCI Controller #1 (rev 02)
00:1d.1 USB Controller: Intel Corporation 82801G (ICH7 Family) USB UHCI Controller #2 (rev 02)
00:1d.2 USB Controller: Intel Corporation 82801G (ICH7 Family) USB UHCI Controller #3 (rev 02)
00:1d.3 USB Controller: Intel Corporation 82801G (ICH7 Family) USB UHCI Controller #4 (rev 02)
00:1d.7 USB Controller: Intel Corporation 82801G (ICH7 Family) USB2 EHCI Controller (rev 02)
00:1e.0 PCI bridge: Intel Corporation 82801 Mobile PCI Bridge (rev e2)
00:1f.0 ISA bridge: Intel Corporation Tigerpoint LPC Controller (rev 02)
00:1f.2 SATA controller: Intel Corporation 82801GR/GH (ICH7 Family) SATA AHCI Controller (rev 02)
00:1f.3 SMBus: Intel Corporation 82801G (ICH7 Family) SMBus Controller (rev 02)
01:00.0 SATA controller: JMicron Technology Corp. JMB362/JMB363 Serial ATA Controller (rev 03)
01:00.1 IDE interface: JMicron Technology Corp. JMB362/JMB363 Serial ATA Controller (rev 03)
02:00.0 Network controller: Atheros Communications Inc. AR9285 Wireless Network Adapter (PCI-Express) (rev 01)
03:0b.0 Ethernet controller: Realtek Semiconductor Co., Ltd. RTL-8110SC/8169SC Gigabit Ethernet (rev 10)

# lsusb

Bus 005 Device 001: ID 1d6b:0001 Linux Foundation 1.1 root hub
Bus 004 Device 001: ID 1d6b:0001 Linux Foundation 1.1 root hub
Bus 003 Device 001: ID 1d6b:0001 Linux Foundation 1.1 root hub
Bus 002 Device 001: ID 1d6b:0001 Linux Foundation 1.1 root hub
Bus 001 Device 002: ID 05e3:0608 Genesys Logic, Inc. USB-2.0 4-Port HUB [Hama]
Bus 001 Device 001: ID 1d6b:0002 Linux Foundation 2.0 root hub

Postup zprovoznění pod Linuxem

ArchLinux - vše je v jádře, WiFi netestováno (je vidět rozhraní). Pro konzolu je třeba po nastavení KMS přidat kernelu parametr video=1280x1024 (v mém případě) jinak obraz nezaplní celou obrazovku. Do konfigurace Xorg bylo nutno doplnit pro správné rozlišení Modes "1280x1024"

Monitorovací chip Nuvoton W83667HG-B je ve lm-sensors verzi 3.3.0 na jádře 2.6.38 již podporován.

Poznámka

Deska se po namontování tvářila jako mrtvá a pomohl až reset BIOSu příslušným jumperem. Nefunguje mi WOL, což ale může být způsobeno i zdrojem. Chipset docela hřeje, deska je bez aktivního chlazení. Zotac umožňuje prodloužit záruku až na pět let při registraci na jejich webu do 14 dní od koupě. Věci, které jsem netestoval by měly také fungovat.

Wifi karta ma mizernou citlivost, ale to může být problém konkrétního kusu - viz http://www.abclinuxu.cz/poradna/hardware/show/330343.

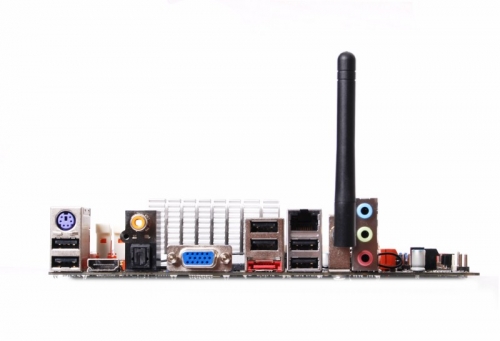

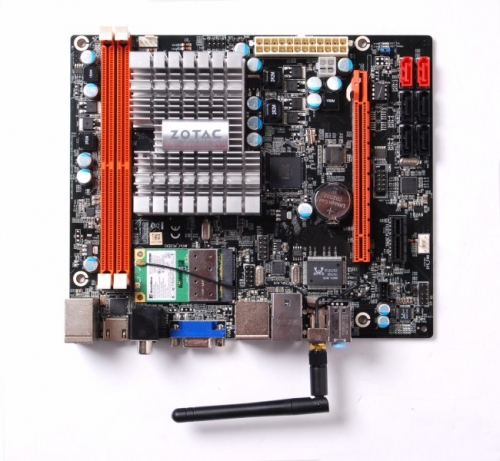

Obrázky
