Upgrade postaršieho Notebooku 3: SSD namiesto DVD

26.12.2019 13:37 | Přečteno: 1724× | Upgrade Hardware | poslední úprava: 20.12.2019 16:46

Pevný disk je hlavné úložisko dát v notebooku. Rotačné disky majú síce lepší pomer cena/výkon a zvyknú byť väčšie, ale SSD disky sú už dávno dostupné a majú vyšší výkon pri zápise, čítaní a náhodnom prístupe. Tak prečo toho nevyužiť, a nevymeniť občasne používanú optickú mechaniku za rýchly disk. Optickú mechaniku neskôr vložíme do USB rámčeka, vyskúšame zápis a zneužijeme ju na digitalizáciu multimédií.

Potrebné nástroje:

Sada drobného náradia z predchádzajúcich dielov.
HDD Caddy Box (Krabička na disk) do ktorého umiestnime SSD.

Overenie kompatibility:

Všetky lexikóny tvrdia že SATA zariadenia sú spätne kompatibilné.Takže poďme na to.

Samotná náhrada optickej mechaniky za SSD

Teraz si opíšeme jednoduché kroky ako elegantne vymeniť takmer nepoužívanú optickú mechaniku za rýchly SSD.

Vybratie optickej mechaniky

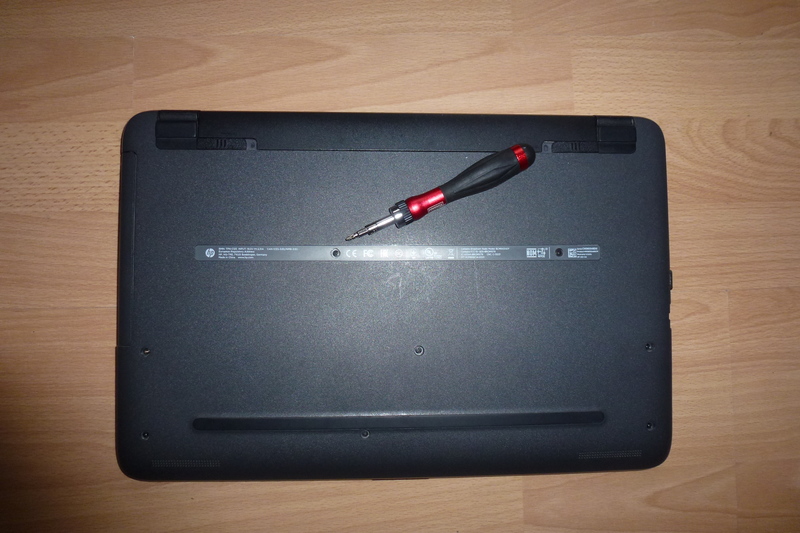

Ako je vidno na obrázku známom z dielu Upgrade postaršieho Notebooku 2:RAM a aj zo servisného manuálu, tak pre vybratie optickej mechaniky je potrebné odstrániť zaisťovaciu skrutku aby sme mohli vytiahnuť optickú mechaniku. Je to tá skrutka, na ktorú ukazuje skrutkovač:

Pred tým ale silno odporúčam spustiť príkaz eject aby mal človek možnosť tú mechaniku aj za čo chytiť keď ju bude vyťahovať.

Prehodenie krytiek

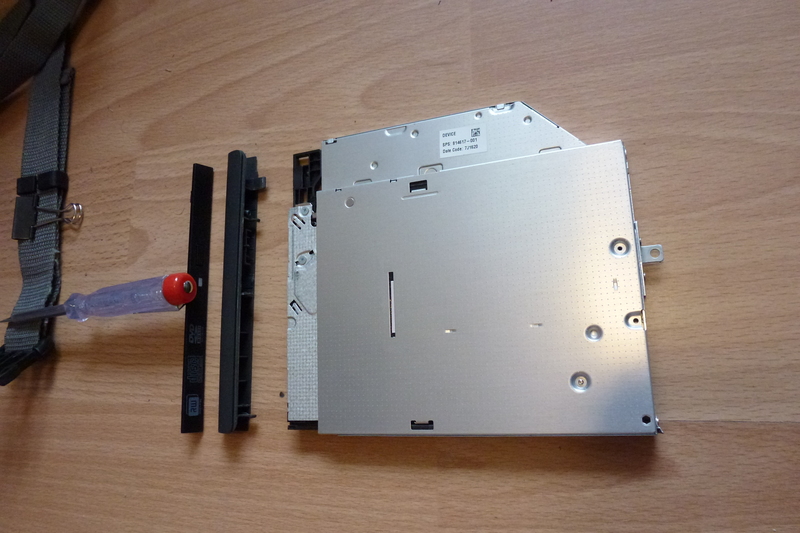

Keď už máme vytiahnutú optickú mechaniku, tak môžeme pristúpiť k opatrnému odstráneniu jej pôvodnej krytky. Ako je vidno na obrázku, tak uvedená plastová krytka má viacero zarážiek a jeden zaisťovací kolíček:

Pozor aby sme ich neulomili.

Montáž SSD do Caddy boxu

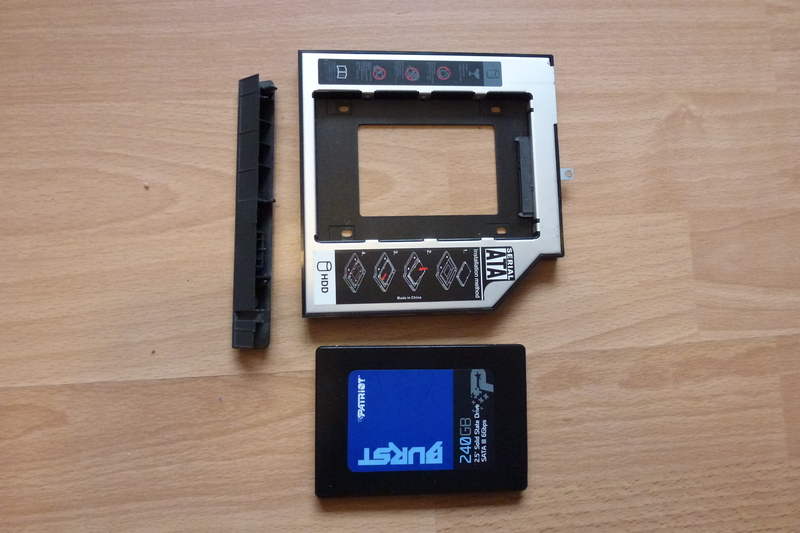

Samotné umiestnenie nového SSD do Caddy Boxu je jednoduché, a spôsob vloženia zvykne byť nakreslený aj na danom Caddy Boxe:

Takže si skontrolujeme pozíciu konektora, vložíme disk a zasunieme ho smerom do konektoru. Keď tam dosadne, tak to celé pevne uchopíme a otočíme aby sme videli na dierky pre skrutky. Tie následne opatrne zaskrutkujeme. Pri doťahovaní odporúčam postupovať do kríža, teda napríklad: ľavý horný, pravý dolný, ľavý dolný a pravý horný.

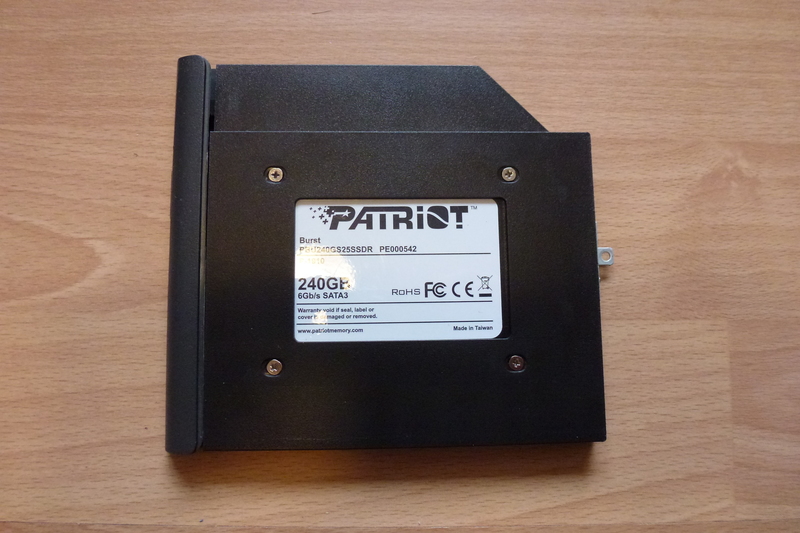

Keď to máme, tak prehodíme z optickej mechaniky aj zaisťovací kus ktorým bude pevne uchytená daná mechanika do šasi Notebooku. Vo výsledku to bude vyzerať takto (aj s tým zaisťovacím plechovým kusom):

Zasunutie Caddy Boxu do šachty po optickej mechanike

Ako posledný krok montáže nám ostáva zasunutie Caddu Boxu do pozície po vybratej optickej mechanike, a zaistíme to pôvodnou zaisťovacou skrutkou.

Test funkcionality:

Najjednoduchším testom je nainštalovanie OS priamo na daný SSD. Inštalácia mi zbehla v poriadku, ale systém neštartoval zo SSD ktorý bol na bývalej pozícii DVD mechaniky. Niekedy sa nezobrazila ponuka na štart a niekedy sa načítal Grub ale nenašiel jadro. Ako z toho teda von?
Tak to si povieme v ďalšom dieli blogu.
