Upgrade postaršieho Notebooku 2:RAM.

17.11.2019 09:37 | Přečteno: 2466× | Upgrade Hardware | poslední úprava: 17.11.2019 09:37

RAM je veľmi rýchle pamäťové úložisko, a ukladajú sa do nej nielen programy, dáta, ale hlavne aj disková cache ktorá urýchľuje I/O operácie na pomalších diskoch. Tak prečo ju nenavýšiť?

Cena za RAM zvykne kolísať podľa ponuky/dopytu a pochopiteľne aj veku daného tovaru. V časoch keď som tento Notebook kupoval už boli na trhu modely s DDR4, ale boli o dosť drahšie. Nakoľko som neni hráč, tak mi DDR3 stačí. A ako bonus je, že súčastná cena je od 30€ za 8G.Takže nastal čas pridať ku súčastnej 4G ďalšíu 8G čo mi v kľude umožní spúšťať drobnú testovaciu farmu.

Potrebné nástroje:

Program dmidecode na výpis konfigurácie BIOSu.
Sada drobného náradia.

Overenie kompatibility

Pozrieme si akú RAM máme nainštalovanú:

golisp@WEB:~$ sudo dmidecode --type memory
[sudo] password for golisp:

Handle 0x0025, DMI type 16, 23 bytes
Physical Memory Array
        Location: System Board Or Motherboard
        Use: System Memory
        Error Correction Type: None
        Maximum Capacity: 16 GB
        Error Information Handle: No Error
        Number Of Devices: 2

Handle 0x0026, DMI type 17, 40 bytes
Memory Device
        Array Handle: 0x0025
        Error Information Handle: No Error
        Total Width: Unknown
        Data Width: Unknown
        Size: No Module Installed
        Form Factor: SODIMM
        Set: None
        Locator: Bottom - Slot 1 (left)
        Bank Locator: BANK 0
        Type: DDR
        Type Detail: Synchronous
        Speed: Unknown
        Manufacturer: Not Specified
        Serial Number: Not Specified
        Asset Tag: 9876543210
        Part Number: Not Specified
        Rank: Unknown
        Configured Clock Speed: Unknown
        Minimum Voltage: Unknown
        Maximum Voltage: Unknown
        Configured Voltage: Unknown

Handle 0x0027, DMI type 17, 40 bytes
Memory Device
        Array Handle: 0x0025
        Error Information Handle: No Error
        Total Width: 64 bits
        Data Width: 64 bits
        Size: 4096 MB
        Form Factor: SODIMM
        Set: None
        Locator: Bottom - Slot 2 (right)
        Bank Locator: BANK 2
        Type: DDR3
        Type Detail: Synchronous
        Speed: 1600 MHz
        Manufacturer: Kingston
        Serial Number: 17522412
        Asset Tag: 9876543210
        Part Number: HP687515-H66-MCN
        Rank: 1
        Configured Clock Speed: 1600 MHz
        Minimum Voltage: 1.35 V
        Maximum Voltage: 1.5 V
        Configured Voltage: 1.35 V

Z výpisu je vidno že NB by mal zvládať 16G RAM a disponovať dvoma RAM slotmi z ktorých je jeden obsadený modulom 4G 1600MHz DDR3L od firmy Kingston. Vzhľadom na to že DDR3 sa nezvyklo vyrábať vo veľkostiach nad 8G, tak je reálna šanca že tam budú dostupné 2 sloty na RAM. Niektoré NB totižto mali dostupný len jeden slot, a druhý ani nebol naletovaný na doske.

Kontrola dostupnosti RAM slotov:

Niekedy sú informácie v servisnom manuáli mierne nepresné, a spoliehať sa naň je riziko. Už som videl produktové špecifikácie ktoré nezodpovedali skutočnosti, a servisné manuály ktoré neobahovali revíziu produktu ktorú človek potreboval riešiť. Takže si ideme pozrieť či má NB naozaj dva sloty. Berieme skrutkovač, a ideme na to:

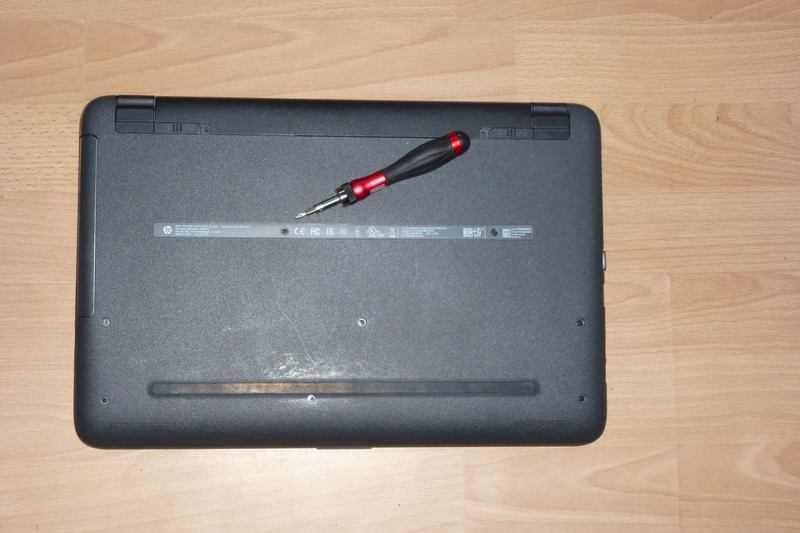

Zadný kryt:

Môžeme odskrutkovať všetky skrutky, ale pozor: niektoré skrutky sa schovávajú pod baterkou a pod gumovými protišmykovými nožičkami. Následne môžeme vytiahnuť optickú mechaniku a opatrne zlúpnuť zadný kryt notebooku. Pozor, je to plasťák so zarážkami.

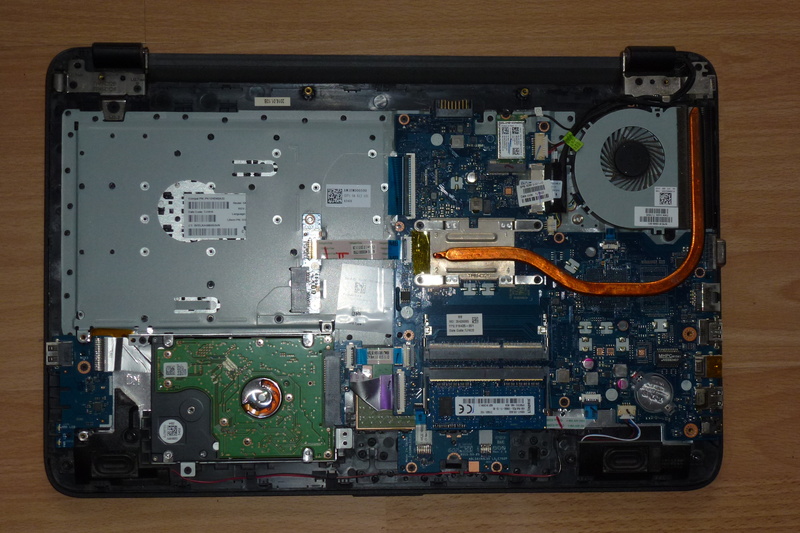

Pohľad na motherboard:

Inštalácia novej RAM

Keďže je krásne vidno že máme dva sloty, tak môžeme kúpiť očakávanú 8G 1600MHz DDR3L. A rovno ju aj nainštalujeme, až to mierne cvakne.

Zbežné overenie funkcionality

Notebook poskladáme do pôvodného stavu, naštartujeme a overíme si výpis z dmidecode či pribudol aj druhý slot:

golisp@WEB:~$ sudo dmidecode --type memory
[sudo] password for golisp:
...
Handle 0x0026, DMI type 17, 40 bytes
Memory Device
        Array Handle: 0x0025
        Error Information Handle: No Error
        Total Width: Unknown
        Data Width: Unknown
        Size: No Module Installed
        Form Factor: SODIMM
        Set: None
        Locator: Bottom - Slot 1 (left)
        Bank Locator: BANK 0
        Type: DDR
        Type Detail: Synchronous
        Speed: Unknown
        Manufacturer: Not Specified
        Serial Number: Not Specified
        Asset Tag: 9876543210
        Part Number: Not Specified
        Rank: Unknown
        Configured Clock Speed: Unknown
        Minimum Voltage: Unknown
        Maximum Voltage: Unknown
        Configured Voltage: Unknown
...

Nuž, ako sa to vezme. Vzal. Systém síce naštartoval bez problémov, ale to je asi tak všetko čo sa o tom zatiaľ dá povedať.

V ďalšej kapitole si teda overíme či daná RAM funguje korektne, s pomocu 64bit UEFI.
