    Hackujeme TV LG - od hello world po framebuffer

    16.11.2012 21:45 | Přečteno: 3957× | Hardware | Výběrový blog | poslední úprava: 17.11.2012 08:51

    V minulom blogu o televízoroch LG som písal o tom ako sa dostať na rootovsku konzolu. Dnes zájdeme trochu ďalej a ukážeme si ako pomocou cross kompilátora pre túto platformu kompilovať programy / knižnice. Nakoniec si ukážeme ako používať framebuffer na vykresľovanie vlastného OSD. S použitím vedomostí o framebufferi môžme tvoriť aj tak neužitočný, ale veľmi efektný softvér, ako je zobrazovač modelov v blenderi, ktorý prijíma informácie o modeli cez RS232 a celý výpočet geometrie prebieha (mimochodom pekne pomalý pri použití float point aritmetiky) na TV prijímači.

    Cross kompilátor

    Ak si pozrieme súbor /proc/cpuinfo zistíme, že pracujeme s MIPS-om. Pre kompiláciu pre MIPS budeme potrebovať s takmer 100% pravdepodobnosťou cross kompilátor (ruku na srdce, kto z Vás používa MIPS na desktope?).

    cat /proc/cpuinfo
    system type             : MStar Titania
    processor               : 0
    cpu model               : MIPS 4KEc V6.12
    BogoMIPS                : 211.96
    wait instruction        : yes
    microsecond timers      : yes
    tlb_entries             : 16
    extra interrupt vector  : yes
    hardware watchpoint     : no
    ASEs implemented        : mips16
    shadow register sets    : 1
    core                    : 0
    VCED exceptions         : not available
    VCEI exceptions         : not available


    Softvér

    Televízory LG majú celý systém okrem aplikácie RELEASE založený na open source kóde. Musia preto poskytovať upravené zdrojové kódy kernelu a knižníc. Tie je možné pre konkrétny model vyhľadať a stiahnuť na adrese www.lg.com/global/support/opensource/opensource.jsp.

    Ako kompilátor sa dá použiť štandardné gcc pre MIPS (mal by byť dostupný v extra repozitároch). Hotový kompilátor je možné stiahnuť z uclibc.org. Pre jeho použitie postačí kompilátor rozbaliť v ľubovoľnom adresári a nastaviť PATH príkazom:

    PATH=$PATH:$PWD/cross-compiler-mipsel/bin/


    Funkčnosť kompilátora môžme vyskúšať na programe hello_world.c.

    // hello_world.c

    #include <stdio.h>
    int main(void) { printf("Hello World!"); }


    Kompilovať budeme príkazom mipsel-gcc -mips32 -static hello_world.c pre platformu saturn 6, alebo mipsel-gcc -mips32r2 -static hello_world.c pre platformu saturn 7. Platformu, pre ktorú je skompilovaný spustiteľný súbor skontrolujeme príkazom file a.out.

    $ file a.out # Saturn 6
    a.out: ELF 32-bit LSB executable, MIPS, MIPS32 version 1 (SYSV), statically linked, not stripped

    $ file a.out # Saturn 7
    a.out: ELF 32-bit LSB executable, MIPS, MIPS32 rel2 version 1 (SYSV), statically linked, not stripped


    Presun programov do TV

    Najjednoduchším, ale zároveň najnepohodlnejším spôsobom je skopírovanie programu na USB kľúč a pripojenie k TV. Kľúč sa automaticky pripojí a jednotlivé partície sú na adrese /mnt/usb(1|2|…)/Drive(1|2|3|4). Najčastejšie táto adresa bude /mnt/usb1/Drive1. Všetky súbory na USB kľúči sú automaticky pripojené s executable bitom, takže náš hello world nebudeme mať problém spustiť príkazom cd /mnt/usb1/Drive1/&&./a.out.

    Kopírovanie dát pomocou RS232

    Neustále pripájanie a odpájanie USB zariadenia je veľmi otravné hlavne pri ladení aplikácie. Pohodlnejším a pre menšie programy zrejme aj rýchlejším spôsobom bude kopírovanie priamo pomocou sériového portu. Dúfam, že teraz nikoho nenapadla myšlienka spustiť echo "cat > subor" > /dev/ttyUSB0 && cat lokalny_subor >> /dev/ttyUSB0 pretože tento kód nemôže fungovať pri prenose binárnych dát kvôli možnej kolízii s riadiacimi znakmi terminálu.

    Pre zamedzenie kolízií s riadiacimi znakmi musia byť dáta zakódované do relatívne bezpečnej množiny znakov. Binárne dáta sú cez sériový port zvyčajne prenášané pomocou protokolov XMODEM, YMODEM, alebo ZMODEM.

    XMODEM
    Pri prenose sa používajú pakety štandardne o veľkosti 128B, za ktorým nasleduje kontrolný súčet o veľkosti 1B. Paket je prefixovaný 3-Bytovou hlavičkou, celková veľkosť je teda 132B. Po odosielaní čaká odosielateľ na signál ACK (môže pokračovať ďalším paketom), alebo NAK (došlo k chybe pri prenose). Tento protokol je veľmi pomalý pri pooužití USB-RS232 redukcie kvôli latencii USB protokolu.
    YMODEM
    Veľmi podobný XMODEM-u. Hlavným rozdielom je, že sa prenáša v hlavičke aj názov súboru.
    ZMODEM
    Tento protokol posiela v hlavičke názov súboru podobne ako YMODEM. Dáta sú vysielané bez čakania na potvrdenie príjemcu. Ten môže odosielať signály ACK a NAK s určitým oneskorením.

    Kompilácia ZMODEM-u pre MIPS

    Jednoduchú implementáciu x/y/zmodemu môžme nájsť na adrese ohse.de/uwe/software/lrzsz.html. Z webu stiahneme súbor lrzsz-x.y.z.tar.gz a rozbalíme ho príkazom tar -xvzf lrzsz-*.tar.gz. Kompilácia prebieha štandardnou trojicou príkazov ako u každej inej aplikácie používajúcej autoconf. Skript configure sa musí spustiť s premennými prostredia CC=/absolútna/cesta/k/mipsel-gcc a CFLAGS="-mips32 -static" pre saturn 6, alebo CFLAGS="-mips32r2 -static" pre saturn 7. Celá trojica príkazov vyzerá teda takto:

    CC="/absolútna/cesta/k/mipsel-gcc" CFLAGS="-mips32r2 -static" ./configure --prefix "`pwd`/build"
    make
    make install


    Skompilované programy pre x/y/zmodem sa budú nachádzať v adresári build/bin. Dostať ich do TV je možné napríklad pomocou USB kľúča.

    ls build/bin
    lrb  lrx  lrz  lsb  lsx  lsz


    Kopírovanie súborov

    Po zasunutí USB kľúča sa prípojný bod väčšinou nachádza na /mnt/usb1/Drive1. V tomto adresári nájdeme skompilované programy x/y/zmodemu. Pre prijatie súboru spustíme na TV nasledujúci príkaz:

    (root@tv) /mnt/usb1/Drive1 # ./lrz -b --zmodem


    Pre zmodem boli použité nasledujúce voľby:

    -b
    Binárny prenos
    --zmodem
    Používať ZMODEM protokol

    Následne uvoľníme zariadenie /dev/ttyUSB0 klávesovou skratkou CTRL+A, SHIFT+K v screen-e. Prenos sa začne nasledujúcim príkazom spusteným na počítači.

    (user@pc) ~ $ lsz -b --zmodem subor < /dev/ttyUSB0 > /dev/ttyUSB0


    Odosielať súbory je možné aj bez ukončenia programu screen. Je však potrebné spustiť externý program lsz s presmerovaným vstupom aj výstupom priamo v screen-e klávesovou skratkou CTRL+A a následne príkazom :exec !!lsz -b --zmodem subor.

    Makefile pre pohodlnejší život

    Uvedený postup kopírovania je pomerne zložitý. Asi by som sa nemohol nazývať linuxákom keby som to nevedel zautomatizovať ;-) Nasledujúci Makefile slúži na kompiláciu a skopírovanie programu do TV. Pre upload programu stačí spustiť make upload. Cesty a voľby musia byť samozrejme upravené pre konkrétne zariadenie / konfiguráciu.

    .PHONY: upload

    CC=mips2_fp_le-gcc
    CFLAGS=-mips32r2 -static
    STRIP=mips2_fp_le-strip

    OUTPUT=fb-test
    SOURCE=main.c

    DEVICE=/dev/ttyUSB0
    WORKING_DIRECTORY=/mnt/usb1/Drive1
    ZMODEM_BINARY=/mnt/usb1/Drive1/zmodem/lrz
    ZMODEM_PARAMS=-b --zmodem --overwrite

    ${OUTPUT}: ${SOURCE}
    	${CC} ${CFLAGS} $< -o $@
    	${STRIP} $@
    	upx -9 $@

    upload: ${OUTPUT}
    	echo "sh" > ${DEVICE}
    	echo "cd ${WORKING_DIRECTORY}" > ${DEVICE}
    	echo "${ZMODEM_BINARY} ${ZMODEM_PARAMS}" > ${DEVICE}
    	lsz ${ZMODEM_PARAMS} ${OUTPUT} < ${DEVICE} > ${DEVICE}
    	echo "exit" > ${DEVICE}


    Framebuffer

    Prvé framebufferové zariadenie nájdeme v Linuxe zvyčajne na adrese /dev/fb0. U televízorov LG je síce zariadenie vytvorené a má správne major (29) a minor(0) číslo, ale neobsluhuje ho žiaden modul. O tom sa ľahko môžme presvedčiť pri pokuse o čítanie (cat /dev/fb0 > /tmp/fb.data ... cat: can't open '/dev/fb0': No such device or address), alebo o zápis. Aby zariadenie fungovalo musíme skompilovať (alebo stiahnuť) moduly obsluhujúce framebuffer. Tie sú zverejnené na stránke sourceforge.net/projects/openlgtv/files/VFB/. Súbor vfb-lgmod-v0.01.zip funguje aj na nemodifikovanom firmvéri zatiaľ čo na vfb-openlgtv-v0.01.zip budeme potrebovať nahradiť jadro. Súbor obsahuje niekoľko modulov, ktoré sa dajú naraz načítať spustením ./vfb.sh.

    Po načítaní modulov môžme začať používať framebuffer. Pre vyskúšanie si môžme zobraziť menu televízora a zaznamenať jeho obraz príkazom cat /dev/fb0 > /tmp/fb.data. Po vypnutí menu môžme uložený obraz obnoviť príkazom cat /tmp/fb.data > /dev/fb0.

    Konverzia obrázkov pre framebuffer

    Prvý framebuffer má veľkosť 1368x768 pixelov. Formát je ARGB1555 (tj. 16 bitov na pixel). Pixely sú uložené štandardne tj. prvý pixel je v ľavej hornej časti obrazovky. Za nim nasledujú ďalšie pixely smerom doprava. Spôsob kódovania farieb do 16-bitového pixelu je v nasledujúcej tabuľke.

    Bity Význam
    00000 00000 00000 Úplne priehľadný pixel. Z toho vyplýva, že nie je možné definovať úplne čiernu farbu, ale minimálne jedna zložka farby musí byť nenulová.
    0 rrrrr ggggg bbbbb Polopriehľadný pixel (alfa približne 0.75) s farbou definovanou zvyšnými bitmi.
    1 rrrrr ggggg bbbbb Neprehľadný pixel s farbou definovanou zvyšnými bitmi.
    rrrrr ggggg bbbbb Hodnota červenej zložky pixelu.
    a rrrrr ggggg bbbbb Hodnota zelenej zložky pixelu.
    a rrrrr ggggg bbbbb Hodnota modrej zložky pixelu.

    Nasledujúci program slúži na jednoduchú konverziu medzi obrázkom a RAW dátami ARGB1555. Používa sa príkazom python convert.py obrazok.png obrazok.data pre konverziu do ARGB1555, alebo python convert.py obrazok.data obrazok.png pre opačnú konverziu. Vykresliť obrázok na TV je možné príkazom cat obrazok.data > /dev/fb0.

    coding: utf-8 -*-

    from PIL import Image
    from struct import pack, unpack

    IMAGE_WIDTH = 1368
    IMAGE_HEIGHT = 768
    IMAGE_SIZE = (IMAGE_WIDTH, IMAGE_HEIGHT)
    IMAGE_PIXEL_COUNT = 1368 * 768

    def image_to_argb1555(image, output_filename):
        def convert_color_to_argb1555(pixel):
            r, g, b, a = pixel
            if r < 8 and g < 8 and b < 8: # Nepodporuje čiernu
                b = 8
            if a > 228:
                a = 0
            elif a > 96:
                a = 1
            else:
                a = 0
                r = 0
                g = 0
                b = 0
            color = ((r >> 3) << 10) | ((g >> 3) << 5) | ((b >> 3) << 0) | ((a) << 15)
            return color
        image.resize(IMAGE_SIZE)
        pixels = map(convert_color_to_argb1555, image.getdata())
        data = pack(str(IMAGE_PIXEL_COUNT) + "H", *pixels)
        f = open(output_filename, 'wb')
        f.write(data)

    def image_from_argb1555(in_data, output_filename):
        def convert_color_from_argb1555(pixel_data):
            r = ((pixel_data & 0b0111110000000000) >> 10) << 3
            g = ((pixel_data & 0b0000001111100000) >> 5) << 3
            b = ((pixel_data & 0b0000000000011111) >> 0) << 3
            a = ((pixel_data & 0b1000000000000000) >> 15) << 7
            if a == 0: # Môže nadobúdať len 0 a 128
                a = 255
            else:
                a = 196
            if r == 0 and g == 0 and b == 0:
                a = 0
            return (r << 0) | (g << 8) | (b << 16) | (a << 24)
        pixel_data = unpack(str(IMAGE_PIXEL_COUNT) + "H", in_data)
        argb_data = map(convert_color_from_argb1555, pixel_data)
        image_buffer = pack(str(IMAGE_PIXEL_COUNT) + "I", *argb_data)
        im = Image.fromstring("RGBA", IMAGE_SIZE, image_buffer, "raw", "RGBA", 0, 1)
        im.save(output_filename)

    def main():
        import sys
        input_file = sys.argv[1]
        output_file = sys.argv[2]
        try: # Konverzia z obrázku na ARGB1555
            im = Image.open(input_file)
            image_to_argb1555(im, output_file)
        except IOError: # Opačná konverzia
            in_data = open(input_file, 'rb').read()
            image_from_argb1555(in_data, output_file)

    if __name__ == "__main__":
        main()


    Obrázky z menu získané z framebufferu príkazom cat /dev/fb > /tmp/fb.data a konvertované skriptom a naopak obrázky vykreslené na TV zápisom do framebufferu vyzerajú nasledovne:

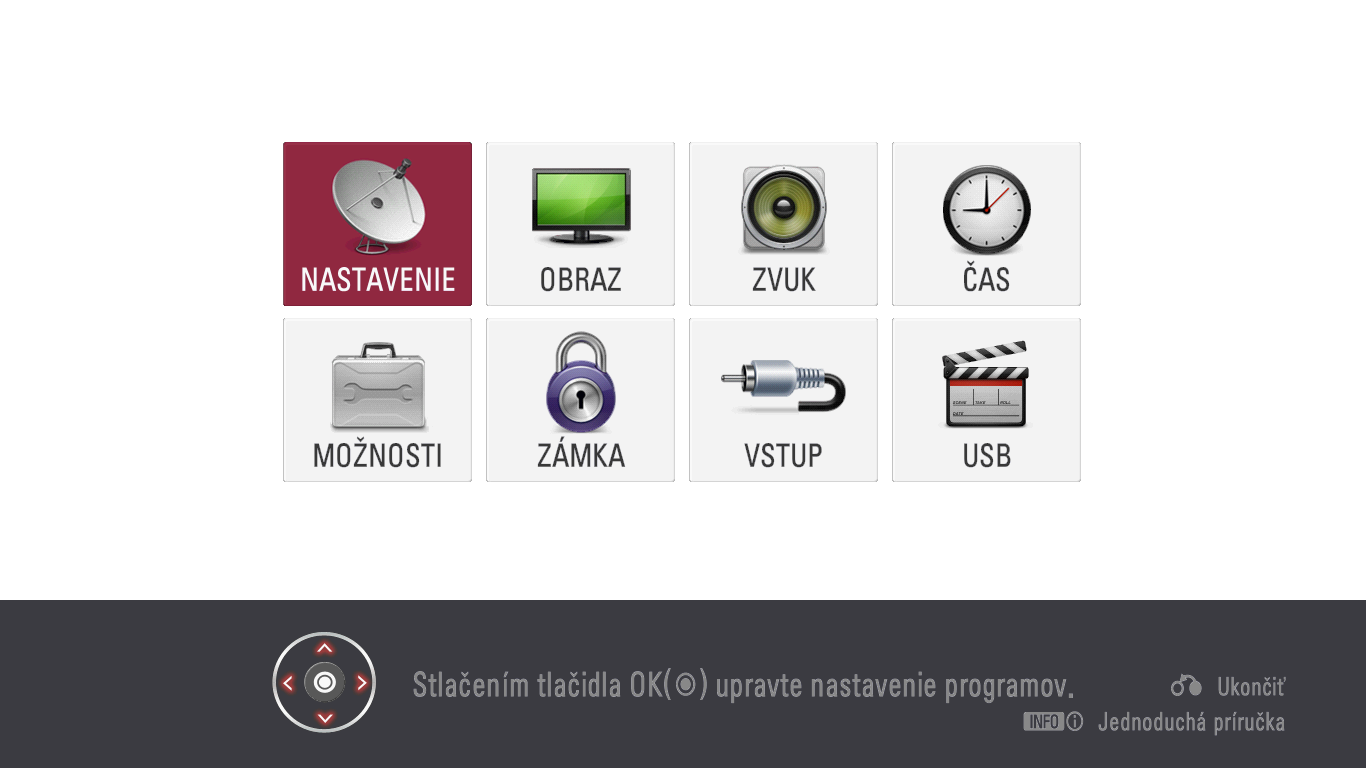

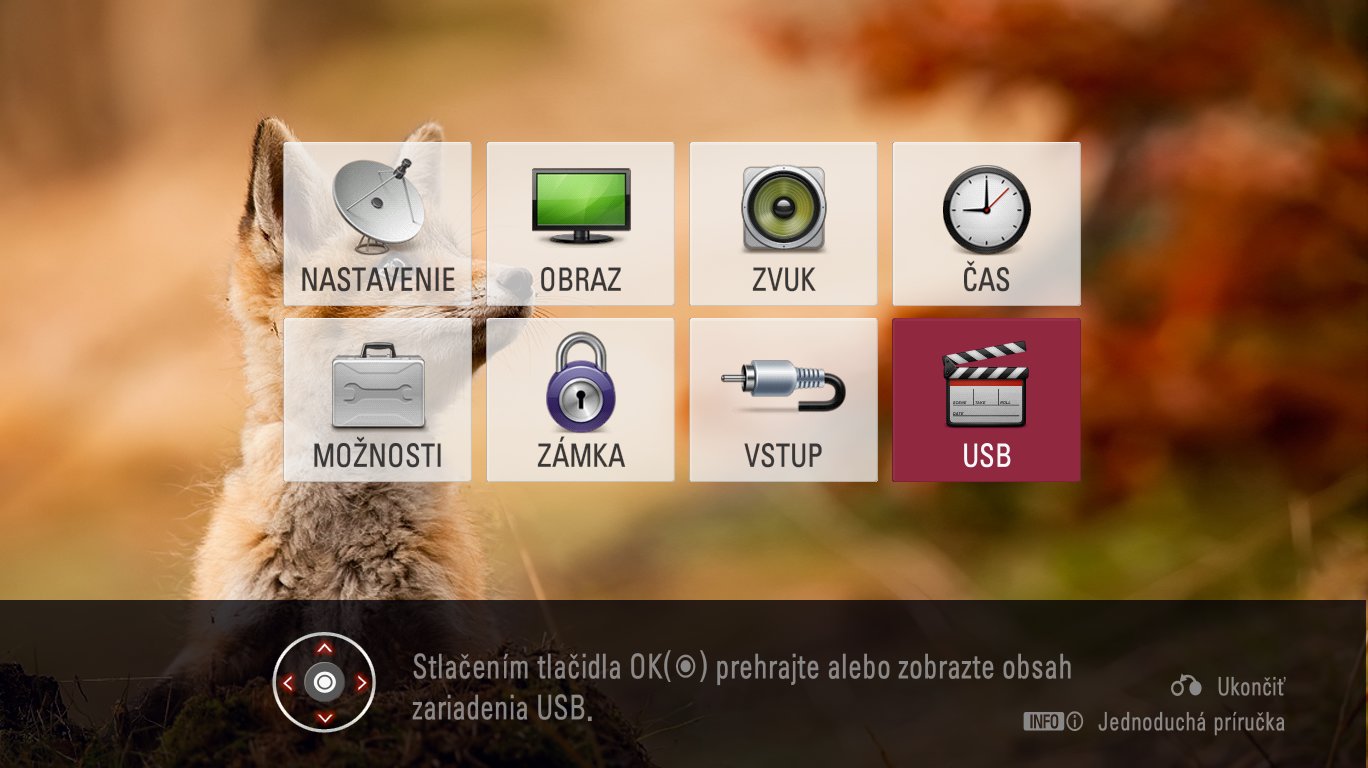

    Menu získané z TV

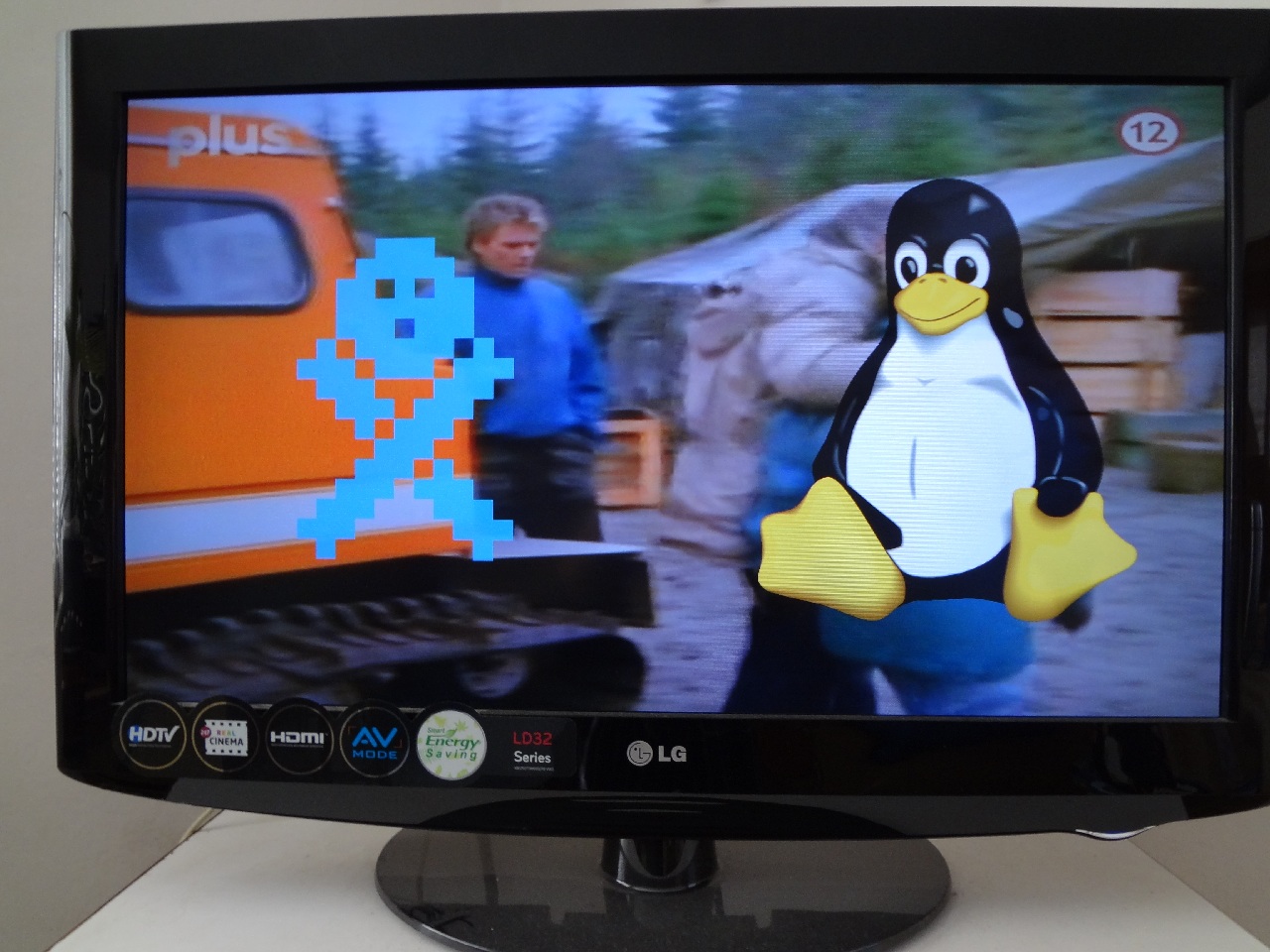

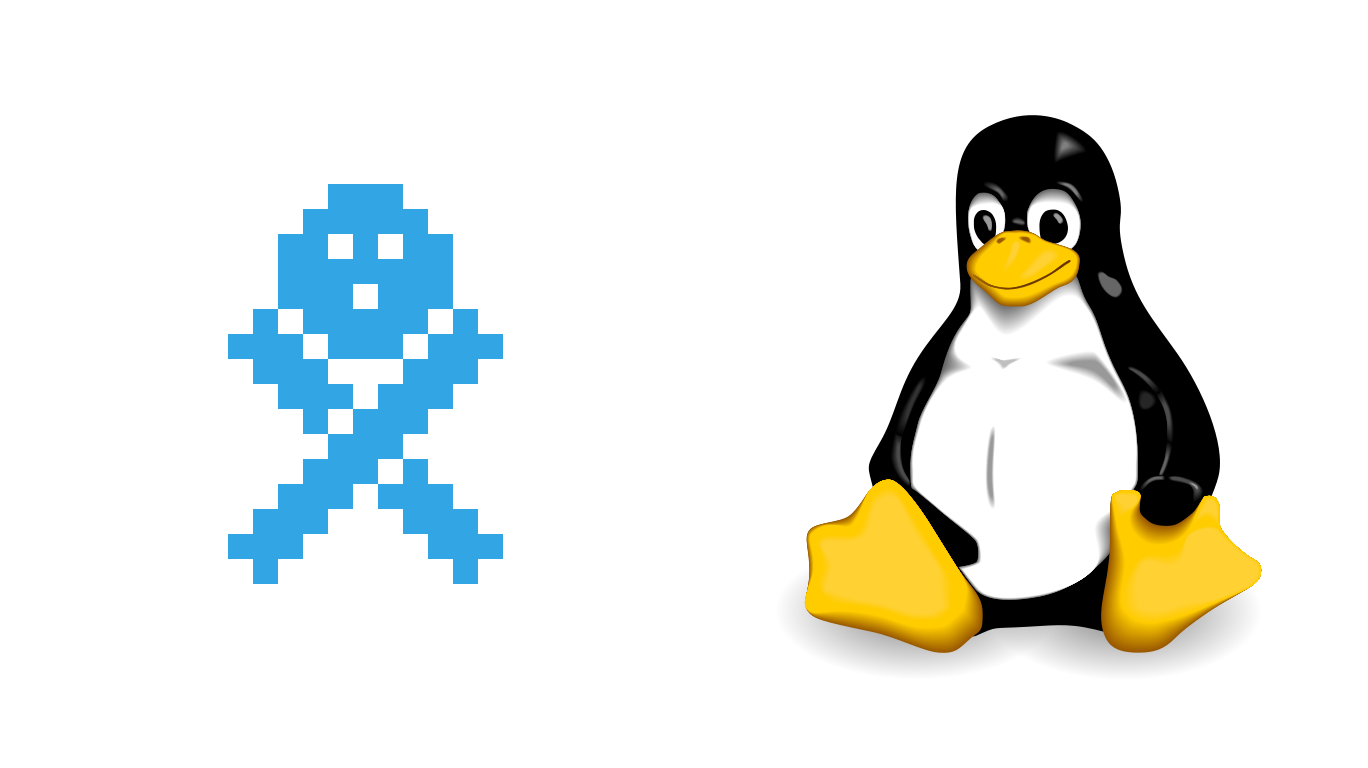

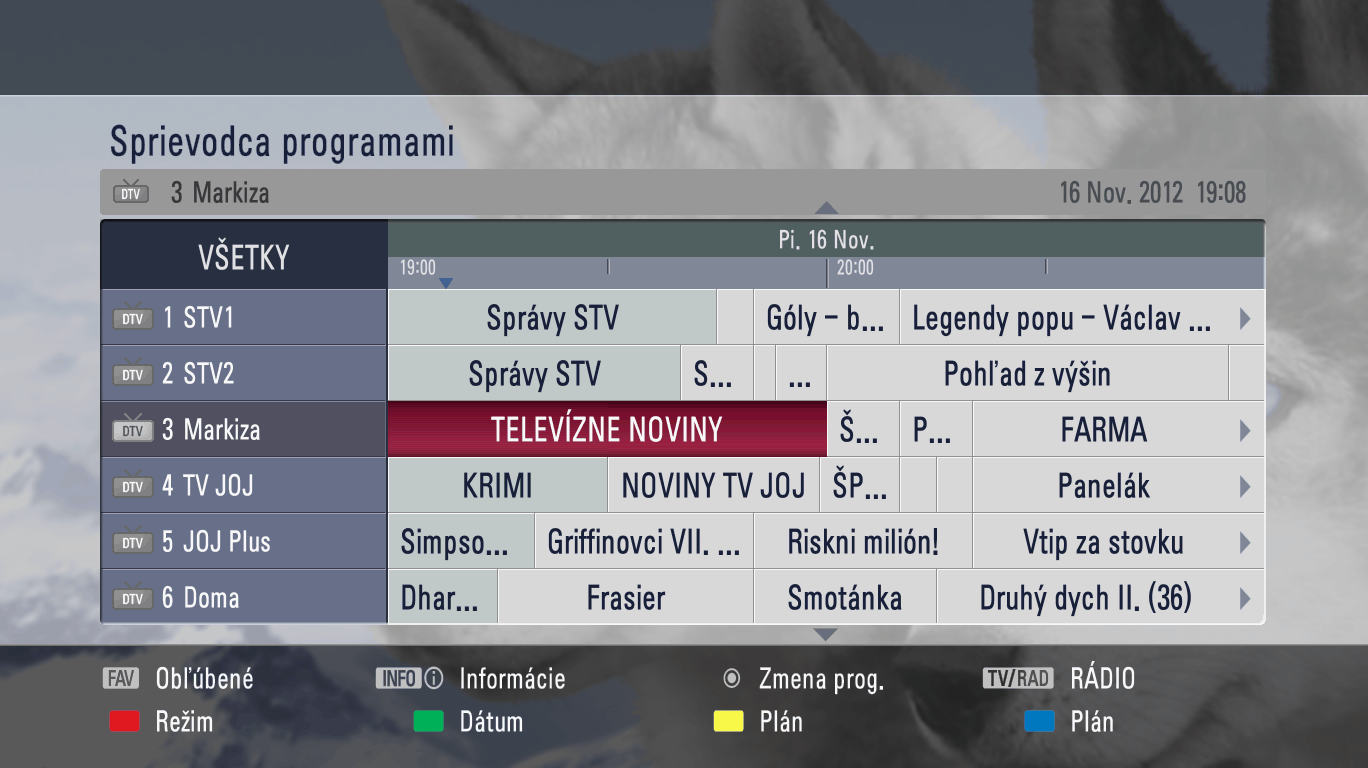

    Polopriehľadné menu EPG zachytené z TV Obrázok hacked zobrazený na TV

    Graphics Output Path

    V skutočnosti na vykresľovanie obrazu vôbec nepotrebujeme zariadenie /dev/fb0. Aplikácia RELEASE zabezpečujúca užívateľské rozhranie používa framebuffer priamo.

    Samotný framebuffer sa nachádza v RAM. O čítanie tejto oblasti a jej vykresľovanie na obrazovke sa stará obvod s ničnehovoriacim názvom MStar GOP (Graphics Output Path). Dokumentáciu k samotnému obvodu som síce nenašiel, ale zdrojové kódy ovládača sú otvorené a dostupné na webe openlgtv.git.sourceforge.net. Obvod GOP je možné ovládať pomocou zariadenia /dev/gop. Nasledujúci príklad vypíše do dmesg-u informácie o framebufferi. Skompilujeme ho príkazom:

    mipsel-gcc main.c -mips32r2 -static \
      -I /cesta/ku/kernelu/include
      -I /cesta/ku/kernelu/drivers/mstar/include
      -I /cesta/ku/kernelu/drivers/mstar/gop/titania2

    #define __KERNEL__

    #include <fcntl.h>
    #include <sys/ioctl.h>
    #include <mhal_gop.h>
    #include <mdrv_gop.h>

    #define DEVICE_FILE "/dev/gop"

    int main()
    {
    	int fd = open(DEVICE_FILE, 0);
    	if (fd < 0) {
    		return -1;
    	}
    	ioctl(fd, MDRV_GOP_IOC_GWIN_INFO, 0);
    	close(fd);
    	return 0;
    }


    Výpis dmesg-u po spustení programu by mal vyzerať približne takto:

    [ 6150.942000] GOP opens successfully
    [ 6150.942000]
    [ 6150.942000] GOP[0] info-----------------------------------
    [ 6150.942000] p->eGOP_Type=0
    [ 6150.942000] p->u8Wid=3
    [ 6150.942000] p->u32SrcX=0
    [ 6150.942000] p->u32SrcY=0
    [ 6150.942000] p->u32DispX=0
    [ 6150.942000] p->u32DispY=0
    [ 6150.942000] p->u32Width=1368
    [ 6150.943000] p->u32Height=768
    [ 6150.943000] p->u32DRAMRBlkStart=0x0AC0A000
    [ 6150.943000] p->u32DRAMRBlkHSize=1368
    [ 6150.943000] p->u32DRAMRBlkVSize=768
    [ 6150.943000] p->eColorTyped=E_GOP_COLOR_RGB555_BLINK
    [ 6150.943000] p->pitch=0
    [ 6150.943000] p->mem size=0x00000000
    [ 6150.943000]
    [ 6150.943000] GOP[1] info-----------------------------------
    [ 6150.943000] p->eGOP_Type=1
    [ 6150.943000] p->u8Wid=1
    [ 6150.943000] p->u32SrcX=0
    [ 6150.944000] p->u32SrcY=0
    [ 6150.944000] p->u32DispX=0
    [ 6150.944000] p->u32DispY=0
    [ 6150.944000] p->u32Width=984
    [ 6150.944000] p->u32Height=768
    [ 6150.944000] p->u32DRAMRBlkStart=0x02A5D010
    [ 6150.944000] p->u32DRAMRBlkHSize=1376
    [ 6150.944000] p->u32DRAMRBlkVSize=768
    [ 6150.944000] p->eColorTyped=E_GOP_COLOR_I8
    [ 6150.944000] p->pitch=1376
    [ 6150.944000] p->mem size=0x00102000
    [ 6150.944000]
    [ 6150.944000] GOP[2] info-----------------------------------
    [ 6150.944000] p->eGOP_Type=0
    [ 6150.945000] p->u8Wid=0
    [ 6150.945000] p->u32SrcX=0
    [ 6150.945000] p->u32SrcY=0
    [ 6150.945000] p->u32DispX=0
    [ 6150.945000] p->u32DispY=0
    [ 6150.945000] p->u32Width=0
    [ 6150.945000] p->u32Height=0
    [ 6150.945000] p->u32DRAMRBlkStart=0x00000000
    [ 6150.945000] p->u32DRAMRBlkHSize=0
    [ 6150.945000] p->u32DRAMRBlkVSize=0
    [ 6150.945000] p->eColorTyped=E_GOP_COLOR_RGB555_BLINK
    [ 6150.945000] p->pitch=0
    [ 6150.945000] p->mem size=0x00000000
    [ 6150.945000] GOP closes successfully


    Dôležitá pre priame ovládanie je hlavne informácia o začiatočnej pozícii framebufferu v pamäti (štandardne 0x0AC0A000 pre nultý framebuffer) a formát pixelov. Framebuffery sú vytvorené aplikáciou RELEASE pri zapnutí TV. Nie je problém vytvoriť ďalšie framebuffery za behu zariadenia. Podporované formáty pixelov sa nachádzajú v súbore mhal_gop.h. Zariadenie je ovládane pomocou volaní ioctl. Ich zoznam sa dá nájsť v súbore mdrv_gop.h. Žiaľ nemám žiadne ďalšie zdroje informácií než zdrojové kódy, takže zatiaľ neviem napríklad povedať čo robí zaujímavo pomenované makro MDRV_GOP_IOC_ENABLE_CAPTURE_STREAM (samozrejme nájdu sa tam aj ďalšie zaujímavé kúsky).

    Priame ovládanie framebufferu

    Keď už zistiť adresu, na ktorej sa nachádza framebuffer a jeho formát nebude problémom napísať program, ktorý vie niečo vykresliť na framebuffer. Nasledujúci C program využíva zariadenie /dev/mem pre priamy prístup k pamäti. Zariadenie pracuje ako klasické blokové zariadenie a je možné ho namapovať do adresného priestoru aplikácie volaním mmap, čím sa zabráni náhodnému prepisu iných častí pamäte. Po spustení aplikácie sa celá vrstva OSD zaplní bielou farbou.

    #include <fcntl.h>
    #include <stdint.h>
    #include <sys/mman.h>

    #define COLOR_WHITE 0xffffUL
    #define FB_ADDR 0x0AC0A000UL
    #define FB_SIZE 0x201000UL
    #define FB_WIDTH 1368
    #define FB_HEIGHT 768

    static uint16_t *vfb;

    inline void put_pixel(int x, int y, uint16_t pixel_value)
    {
    	vfb[FB_WIDTH * y + x] = pixel_value;
    }

    void draw_rectangle(int x1, int y1, int x2, int y2, uint16_t pixel_value)
    {
    	int x, y;
    	for (y = y1; y < y2; ++y) {
    		for (x = x1; x < x2; ++x) {
    			put_pixel(x, y, pixel_value);
    		}
    	}
    }

    int main()
    {
    	int fd = open("/dev/mem", O_RDWR | O_SYNC);
    	if (fd == -1) {
    		return -1;
    	}
    	vfb = mmap(0, FB_SIZE, PROT_READ | PROT_WRITE, MAP_SHARED, fd, FB_ADDR);
    	if (vfb == MAP_FAILED) {
    		close(fd);
    		return -1;
    	}
    	draw_rectangle(0, 0, FB_WIDTH - 1, FB_HEIGHT - 1, COLOR_WHITE);
    	munmap(vfb, FB_SIZE);
    	close(fd);
    	return 0;
    }


    Takýmto spôsobom sa dá naprogramovať napr. zobrazovanie 3D modelov cez framebuffer.

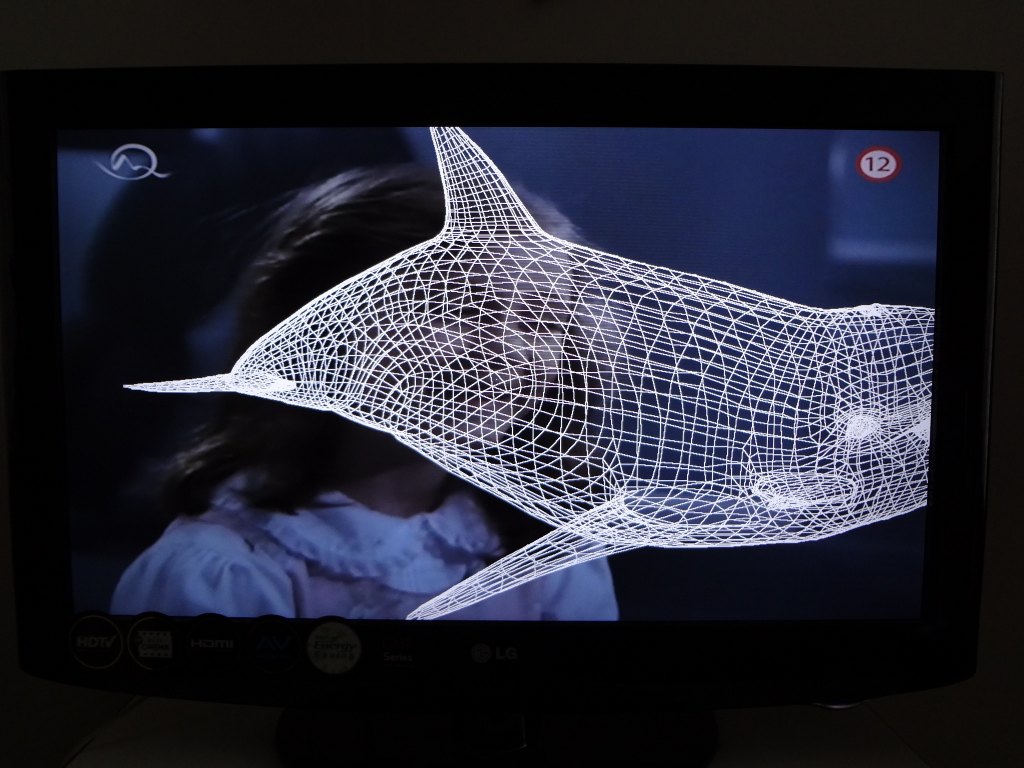

    3D model zobrazený cez framebuffer

    Zdrojové kódy, z ktorých som vychádzal pri písaní príkladov sú na tejto adrese.

    Čo ďalej?

    V mojich blogoch o TV som vysvetlil ako získať prístup k Linuxu v týchto TV prijímačoch a ukázal som ako používať niektoré nezdokumentované časti hardvéru. Napriek použitiu otvoreného softvéru nie je podpora pre hackovanie zo strany výrobcu práve najlepšia. Komunita ľudí vylepšujúcich firmvér je pomerne malá a bez zdrojových kódov RELEASE to asi tak aj zostane.

    Nevidel som žiaden komunitný projekt nahradzujúci kompletne užívateľské rozhranie TV. Nepredpokladá, že by sa to s touto generáciou zariadení zmenilo. Projekty ako XBMC sú príliš pomalé na to, aby boli schopné bežať na procesore MIPS s nízkou frekvenciou bez akejkoľvek grafickej akcelerácie. Ja budem situáciu okolo LG naďalej sledovať a ak by sa niečo v tomto smere zmenilo budem o tom českú / slovenskú komunitu informovať.



    Hodnocení: 98 %

            špatnédobré

    Obrázky

    Hackujeme TV LG - od hello world po framebuffer, obrázek 1

    Tiskni Sdílej: Linkuj Jaggni to Vybrali.sme.sk Google Del.icio.us Facebook

    Komentáře

    Vložit další komentář

    17.11.2012 09:34 tired joe | skóre: 17 | blog: rootlet | Trenčín/Bratislava
    Rozbalit Rozbalit vše Re: Hackujeme TV LG - od hello world po framebuffer
    macgyver, vhodne zvolené :))
    Človek sa riadi zdravým rozumom, až keď už nezostáva žiadne iné riešenie.
    kotyz avatar 17.11.2012 09:47 kotyz | skóre: 25 | blog: kotyzblog | Radnice
    Rozbalit Rozbalit vše Re: Hackujeme TV LG - od hello world po framebuffer
    Tenhle zápis si zaslouží tučňáka!
    Mul-ti-pass! | Hrdý člen KERNEL ULTRAS. | Furry/Brony/Otaku | Nemám čas ztrácet čas. | In 'pacman -Syu' we trust!
    coder avatar 17.11.2012 10:26 coder | skóre: 4 | blog: lINUKS
    Rozbalit Rozbalit vše Re: Hackujeme TV LG - od hello world po framebuffer
    +1 ;-) . Kvalitni blog.
    17.11.2012 17:10 luv | skóre: 18 | blog: luv
    Rozbalit Rozbalit vše Re: Hackujeme TV LG - od hello world po framebuffer
    +1
    xkucf03 avatar 17.11.2012 15:38 xkucf03 | skóre: 46 | blog: xkucf03
    Rozbalit Rozbalit vše Re: Hackujeme TV LG - od hello world po framebuffer
    Staniž se.
    Mám rád, když se lidé přou, znamená to, že vědí, co dělají, a že mají směr. Frantovo.cz, SQL-Výuka.cz, Nekuřák.net
    ✭Ⓜ♪☭✯⚑☢ⓦ€☈ avatar 17.11.2012 10:59 ✭Ⓜ♪☭✯⚑☢ⓦ€☈ | skóre: 30 | blog: BLB | Praha
    Rozbalit Rozbalit vše Re: Hackujeme TV LG - od hello world po framebuffer
    Potřeboval bych hacknout svýho Rubína, pude to anténím vstupem? Jinej to nemá...
    I♥DRX * Děte do píči s poníkama!   -->   www.KERNELULTRAS.org     devonrex@jabber.ccc.de
    mirec avatar 17.11.2012 11:17 mirec | skóre: 31 | blog: mirecove_dristy | Poprad
    Rozbalit Rozbalit vše Re: Hackujeme TV LG - od hello world po framebuffer
    Samozrejme, ale bude k tomu potrebný senzomatický subéterový prijímač ;-)
    LinuxOS.sk | USE="-fotak -zbytocnosti -farebne_lcd +vydrz +odolnost +java" emerge telefon
    kotyz avatar 17.11.2012 11:52 kotyz | skóre: 25 | blog: kotyzblog | Radnice
    Rozbalit Rozbalit vše Re: Hackujeme TV LG - od hello world po framebuffer
    Tyhle starý herky se hackujou zásadně přes elektrickou zásuvku! Včera to někdo zkoušel na mě, v celym baráku blikaly světla, dokonce i v lednici...
    Mul-ti-pass! | Hrdý člen KERNEL ULTRAS. | Furry/Brony/Otaku | Nemám čas ztrácet čas. | In 'pacman -Syu' we trust!
    17.11.2012 12:57 Radovan
    Rozbalit Rozbalit vše Re: Hackujeme TV LG - od hello world po framebuffer
    Přes anténu to nejde, musíš se nabourat přímo do zpožďovací linky :-D

    Tady je manpage: prijimac-pro-barevnou-televizi-rubin-401-1-habr-pavel-1973
    17.11.2012 12:04 loki
    Rozbalit Rozbalit vše Re: Hackujeme TV LG - od hello world po framebuffer
    Nadherny blogpost, dik za nej. Tv s Linuxem si taky musim poridit :-)
    mirec avatar 17.11.2012 12:42 mirec | skóre: 31 | blog: mirecove_dristy | Poprad
    Rozbalit Rozbalit vše Re: Hackujeme TV LG - od hello world po framebuffer

    nz

    Kúpiť TV s linuxom nebýva problém. Výrobcovia to síce neuvádzajú, ale mnoho modelov či už LG alebo Samsung je vybavených linuxom. Neviem ako je to u ostatných značiek, ale predpokladám, že podobne. Problém nastane až keď sa s tým človek chce hrať, nie každý výrobca poskytuje potrebné nástroje. Niekedy je potrebné sa výrobcovi vyhrážať právnikmi na to aby uvoľnil ich upravený GPL kód. Teraz mám doma napr. jeden kus OEM hardvéru, ktorý nemá softvér, ale mal by na tom bežať linux. Zákazníkom, ktorí kupujú 10 000+ dosiek poskytnú SDK (mimochodom trochu upravený kernel, kompilátor a pár open source knižníc), s ostatnými sa nemienia ani zaoberať. Nebyť uniknutého SDK stiahnutého z rapidsharu tak to ani nenabootujem.

    LinuxOS.sk | USE="-fotak -zbytocnosti -farebne_lcd +vydrz +odolnost +java" emerge telefon
    17.11.2012 18:09 pc2005 | skóre: 34 | blog: GardenOfEdenConfiguration | liberec
    Rozbalit Rozbalit vše Re: Hackujeme TV LG - od hello world po framebuffer
    Projekty ako XBMC sú príliš pomalé na to, aby boli schopné bežať na procesore MIPS s nízkou frekvenciou bez akejkoľvek grafickej akcelerácie.
    Zajímavý, že to divx HD dá.
    Chuck Norris řekl babičce, že si dá jen 3 knedlíky. A dostal 3 knedlíky. | 帮帮我,我被锁在中国房
    mirec avatar 17.11.2012 18:18 mirec | skóre: 31 | blog: mirecove_dristy | Poprad
    Rozbalit Rozbalit vše Re: Hackujeme TV LG - od hello world po framebuffer
    Pozor, o dekódovanie videa sa stará špecializovaný obvod (GOP). Samotný procesor má asi 200MHz a nemá FPU. Vo videu (odkaz v perexe), kde renderujem 3D model je vidieť zhruba práce CPU s float pointmi (samotný algoritmus je celkom rýchly). Rýchlosť je okolo 1000 float point operácií za sekundu (pre porovnanie môj desktop má niekoľko miliárd fp operácií za sekundu so SIMD inštrukciami).
    LinuxOS.sk | USE="-fotak -zbytocnosti -farebne_lcd +vydrz +odolnost +java" emerge telefon
    17.11.2012 18:45 pc2005 | skóre: 34 | blog: GardenOfEdenConfiguration | liberec
    Rozbalit Rozbalit vše Re: Hackujeme TV LG - od hello world po framebuffer
    Aha já bral tuhle vlastnost jako moc agresivní kvantifikátor.
    bez akejkoľvek grafickej akcelerácie
    A předpokládám, že ten GOP bude umět jen divx, že?
    Rýchlosť je okolo 1000 float point operácií za sekundu
    Safra to je ale hodně pomalý :-D.
    Chuck Norris řekl babičce, že si dá jen 3 knedlíky. A dostal 3 knedlíky. | 帮帮我,我被锁在中国房
    mirec avatar 17.11.2012 19:02 mirec | skóre: 31 | blog: mirecove_dristy | Poprad
    Rozbalit Rozbalit vše Re: Hackujeme TV LG - od hello world po framebuffer
    No kiež by som o tom obvode vedel viacej než časť zoznamu kódov, ktoré sa mu dajú poslať. Podľa servisného manuálu by sa mal nachádzať v puzdre s označením LGE3369A. Inak dekódovanie by malo fungovať podobne ako u raspberry pi. Mimochodom obraz aj zvuk sú schopné fungovať ďalej aj bez jadra (keď som zhodil jadro obraz a zvuk z tuneru fungovali stále bez problémov). Voliteľne však musí vedieť aj čítať z bufferu (prehrávanie z USB) a možno aj zaznamenávať do bufferu.
    LinuxOS.sk | USE="-fotak -zbytocnosti -farebne_lcd +vydrz +odolnost +java" emerge telefon

    Založit nové vláknoNahoru

    ISSN 1214-1267   www.czech-server.cz
    © 1999-2015 Nitemedia s. r. o. Všechna práva vyhrazena.
