Vytváříme grafy v Calcu (diskuse)

[Robert]

Jen jeden dotaz, povedlo se vám v LibreOffice vytvořit dvoukoláčový graf (Výsečový s dílčí výsečí) viz obrázek? Díky.

[Zmije]

Druhý dotaz, povedlo se někomu v Calcu vytvořit polární a graf a nastavit u něj krok úhlu? Něco na jako na obr. z wiki http://cs.wikipedia.org/wiki/Soubor:Polar_graph_paper.svg

[MartinM]

Když už si dá člověk práci s vytvořením grafu, je možné ho nějak vložit do Writeru? Zatím se mi z Calcu podařilo do Writeru vložit pouze tabulku, graf už nikoliv.

[motyq]

screenshot + gimp + paste do writeru?

[lada]

Mně funguje CTRL+C a CTRL+V. Nebo taky pravým tlačítkem myši kliknu na graf v Calcu a vyberu z kontextové nabídky možnost 'Kopírovat' a textovém dokumentu Writeru pak kliknu opět na pravé tlačítko v místě, kde bych si přál graf vložit, a z objevivší se kontextové nabídky vyberu možnost 'Vložit'. Určitě to jde i přes ikony 'Kopírovat' a 'Vložit' nebo Menu>Úpravy>Kopírovat a Menu>Úpravy>Vložit. Samozřejmě lze použít i ten printscreen.

[MartinM]

Dík za tip, i když tohle funguje trochu jinak, než bych potřeboval. Potřeboval bych, aby se mi do Writeru vložil celý Calcový sešit s grafem, aby bylo možné graf jednoduše aktualizovat i když tam jsou data počítaná vzorci.

Když vložím Calcový graf vámi popsaným způsobem, převede se na objekt typu Graf a ze vzorečků se stanou funkční hodnoty. Pokud zkopíruju oblast dat včetně grafu z Calcu do Writeru, vytvoří se ve Writeru objekt typu sešit Calcu, který graf sice obsahuje, ale ten už pak není provázaný se zdrojovými daty (změna dat se neprojeví v grafu).

Pokud vložím prázdný Calcový sešit do Writeru, je v nabídce Calcu ikonka s grafem i nabídka Vložit - Graf zašedlá, takže si myslím, že toto Calc a Writer (ještě) neumí.

[Hufis]

Asi máš na mysli prepojiť dokumenty tak, aby Writer pracoval so živými dátami spracovávané v Calcu.

Prepojenie dokumentov môžeš urobiť napríklad vložením OLE objektu.

Vo Writeri ... horné menu a

Vložiť > Objekt > OLE objekt ... Vytvoriť so súboru.

Pomohlo ?

[MartinM]

Ano, o tomto vím ... tímhle způsobem ale vložím jenom sešit s daty. Pokud chci udělat v sešitu vloženém jako OLE objekt graf, který by se automaticky aktualizoval po změně dat, tak to nejde, jak ikonka grafu v panelu nástrojů, tak nabídka Vložit - Graf jsou zašedlé, nejdou použít.

Pokud v souboru už graf je, tak pojeho vložení jako OLE objekt graf jaksi ztratí vazbu na data - zůstává nezměněný ať s daty dělám cokoliv.

[Hufis]

Takže previazanie zošitu s grafom a jeho vloženie do dokument ako OLE objekt funguje. Avšak je súčastne sa nedá pracovať s oboja súbormi. Ak pracuješ s dokumentom je nutné zošiť zavrieť. A má to svoju logiku, nakoľko nepracuješ s databázov ale iba file-to-file.

Len dodám, že upravovať dáta grafu je možné aj v dokumente a aj v zošite. Samozrejme za hore uvedených podmienok.

[Hufis]

Takže previazanie zošitu s grafom a jeho vloženie do dokument ako OLE objekt funguje. Avšak súčastne sa nedá pracovať s oboja súbormi. Ak pracuješ s dokumentom je nutné zošiť zavrieť. A má to svoju logiku, nakoľko nepracuješ s databázov ale iba file-to-file.

Len dodám, že upravovať dáta grafu je možné aj v dokumente a aj v zošite. Samozrejme za hore uvedených podmienok

[repli]

No, zrovna včera jsem bojoval s jednou blbostí, kterou nezvládl ani OOO ani MS Office 2010.

Data: A:B 0.33 1.1 0.72 1.3

A osa x má mít měřítko 0,1 a zároveň na ní mají být vyznačeny body 0.33 a 0.72. To se ukázalo jako naprosto nemožné, nebo se mýlím?

[lp]

Mýlíte se.

Pokud máte graf xy, tak to jde.

Jednoduše vložíte další řadu s x-koordinátami 0,33 a 0,72. y-koordináty budou 0 (nebo hodnota y osy, ve které ji protíná osa x). Do pole popisků dat vložíte oblast, kde jsou hodnoty 0,33 a 0,72. Necháte zobrazit popisky (asi pod řadu).

K vyznačení bodů buď použijete chybové úsečky y nebo vhodně naformátujete ikonu bodů (v prvním případě ikony můžete skrýt).

[David Jaša]

Tak, a teď mi ukažte:

* jak v grafu zařídit, aby osa X byla svislá a osa Y vodorovná

* jak jednoduše udělat X-Y graf s osou Y v posledním sloupci (a ne, ruční přehazování X a Y dat v každé datové řadě neberu)

To by pro začátek stačilo. Když ohlašovali zcela od začátku předělané grafy pro 2.0 nebo která verze to byla, těšil jsem se, že tyto věci tam budou, ale ani několik let poté furt nic.

[David Jaša]

Jo a ještě něco - jak uložit graf přímo do png/svg/... bez meziuložení ve writeru.

[vencas]

Tipoval bych, že to zvládne gnumeric. Sice jsem ho dlouho nepoužíval (matplotlib), ale jeho grafy byly a nejspíš stále jsou skvělé.

[David Jaša]

Jo, gnumeric vládne grafy a funkcemi, ale zas nemumí formátování.

[lp]

1) záměna x a y : zaměním data nebo vyberu jiný typ grafu 2) vybrat osu y, formát osy, záložka umístění, protnout další osu v - konec

[David Jaša]

Přílohy:

• zdroj.ods (8879 bytů)

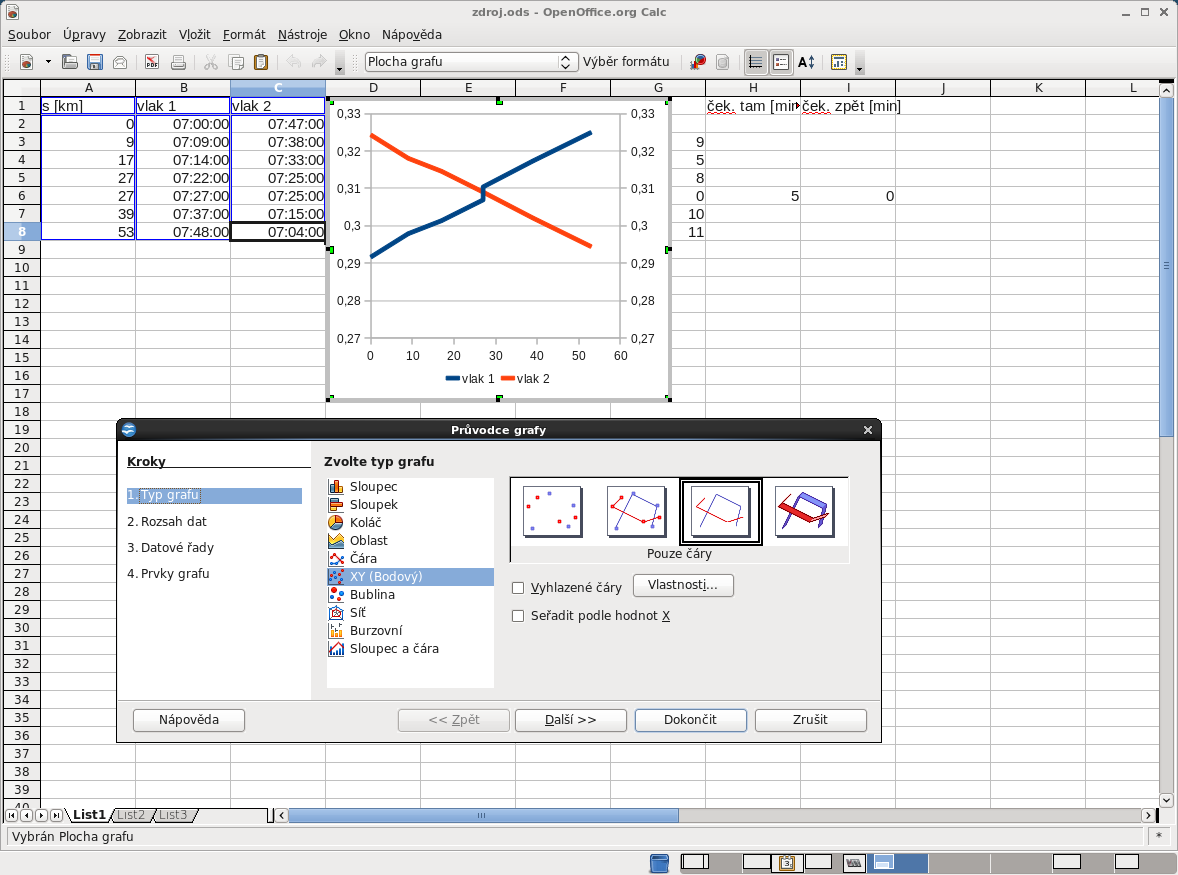

• s_t.png (109976 bytů)

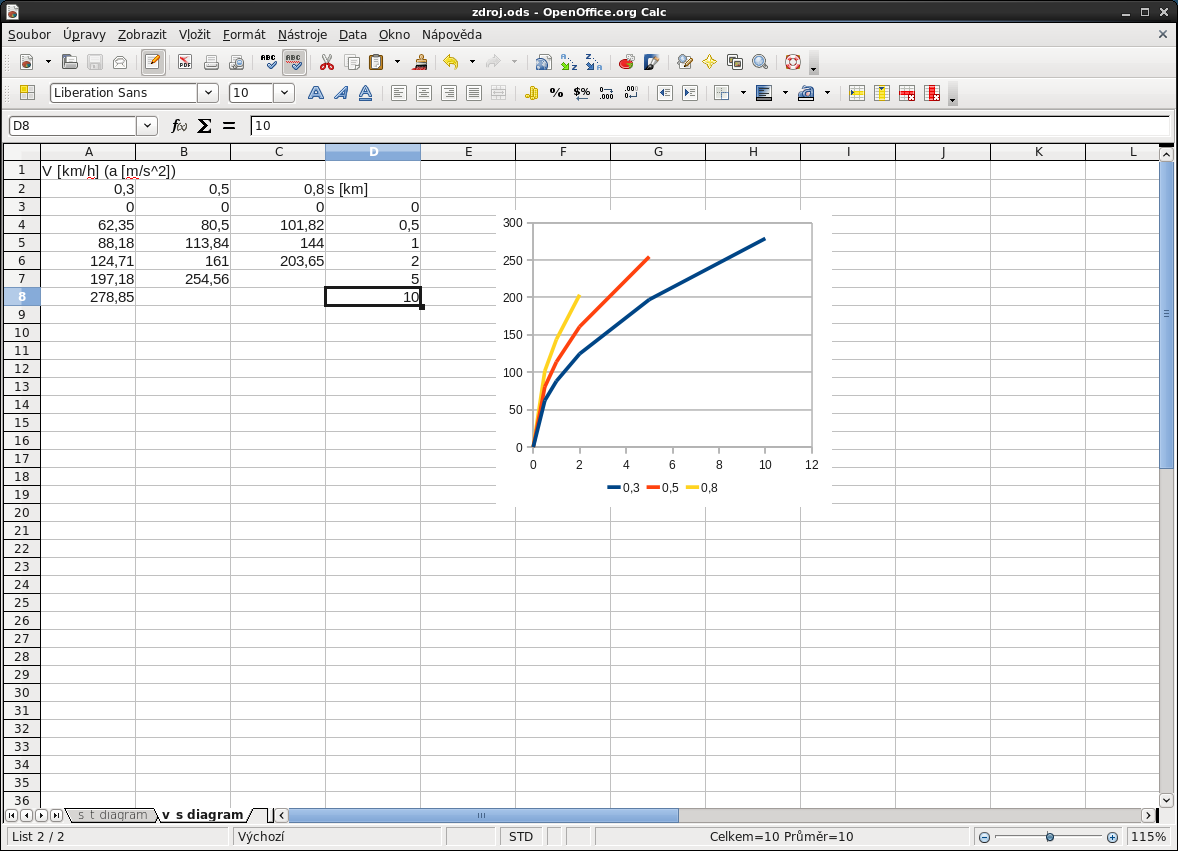

• v_s.png (90155 bytů)

Tak tedy ještě jednou: mám data, kdy potřebuju vykreslit souřadnice, tedy X-Y graf - viz zdroj.

1) Jak mám dosáhnout u s/t diagramu, aby byl čas na vodorovné ose, aniž bych musel ručně prohazovat hodnoty X a Y v jednotlivých datových řadách?

2) Jak mám Calcu říct, že hodnoty s u V/s diagramu jsou ve sloupci D? Kopírování a2:c8 někam vedle a zneviditělňování neberu, to je pracný a otravný workaround, šachování s hodnotami X a Y je úplně nepřijatelné.

Prosím o ukázku na přiloženém .ods.

[mp]

A lze pak uložit jako xls a zobrazit v excellu? Většina lidí, kterým něco posílám, používá MSoffice. A lze rozumně pracovat s logaritmickou stupnicí? A lze v grafu, který má na x ose datum, udělat rozdělení po měsících? Nic z toho se mi rozumně nepovedlo.

[MarSarK]

Jak to, že u vás GUI LibreOffice vypadá tak pěkně. U mne to vždycky dopadne totálně rozbitým GUI, nefunkčními posuvníky a ošklivými panely.

[D.A.Tiger]

Tipuji, že vzhled je dán nastavením Gnome stylu a barevného schématu. Takže bych asi zkusil hledat příčinu tam. (I když nastavení Gnome v jiném prostředí není zrovna žádná sranda... )

[rumik]

Když jsem prošel připomínky,tak jsem si dovolil vnésti také jednu (nebo téma k pokračování D8-) ). Může mi někdo nebo kdokoli jiný poradit, jak lze odečíst zpětně hodnoty numerické - pro kabelisty: na čárový graf najedu myší na čáru (mimo zadanou hodnotu!) a OBJEVÍ SE číslíčka pro "X" a "Y". Případnou odpověď lze i na arumik@seznam.cz. Díky.

[lp]

Dvojklik na graf, vyberu řadu, najedu myší nad bod řady a v obdélníčku vidím něco jako: datový bod 2, datová řada 1, hodnoty ...
