AVerMedia AVerTV DVB-T Volar X

Technické parametry

Prevzato z linuxtv.org wiki:

• AF9015-NT
• MXL5003S - tuner

Identifikace pod Linuxem

dmesg po vlozeni:

usb 4-6: new high speed USB device using ehci_hcd and address 5
usb 4-6: configuration #1 chosen from 1 choice
dvb-usb: found a 'AVerMedia AVerTV DVB-T Volar X' in cold state, will try to load a firmware
usb 4-6: firmware: requesting dvb-usb-af9015.fw
dvb-usb: downloading firmware from file 'dvb-usb-af9015.fw'
dvb-usb: found a 'AVerMedia AVerTV DVB-T Volar X' in warm state.
dvb-usb: will pass the complete MPEG2 transport stream to the software demuxer.
DVB: registering new adapter (AVerMedia AVerTV DVB-T Volar X)
af9013: firmware version:4.65.0
DVB: registering adapter 2 frontend 0 (Afatech AF9013 DVB-T)...
MXL5005S: Attached at address 0xc6
dvb-usb: AVerMedia AVerTV DVB-T Volar X successfully initialized and connected.
input: AVerMedia A815 as /class/input/input5
generic-usb 0003:07CA:A815.0002: input: USB HID v1.01 Keyboard [AVerMedia A815] on usb-0000:00:03.3-6/input1
usb 4-6: New USB device found, idVendor=07ca, idProduct=a815
usb 4-6: New USB device strings: Mfr=1, Product=2, SerialNumber=3
usb 4-6: Product: A815
usb 4-6: Manufacturer: AVerMedia
usb 4-6: SerialNumber: ...............

relevantni cast vypisu lsusb:

Bus 004 Device 005: ID 07ca:a815 AVerMedia Technologies, Inc.

Postup zprovoznění pod Linuxem

Funguje bez problemu.



Podpora je od kernelu 2.6.28, testoval jsem v Gentoo s sys-kernel/gentoo-sources-2.6.28, s sys-kernel/gentoo-sources-2.6.27-r7 jeste nefungovala
Karta funguje v kernelech od 2.6.24 po pridani ovladacu z http://www.linuxtv.org/



Do '/lib/firmware' je potreba nahrat firmware, ktery je mozno stahnout z:

• http://www.telecable.es/personales/bbbaaa/dvb-usb-af9015.fw
• http://www.turnovfree.net/~stybla/linux/firmware/dvb-usb-af9015.fw

Firmware 4.65 plni log chybami DO, je treba pouzit 4.95, ktery je mozno stahnout z:

• http://www.otit.fi/~crope/v4l-dvb/af9015/af9015_firmware_cutter/firmware_files/4.95.0/dvb-usb-af9015.fw



V % make menuconfig:

Device Drivers -->
  Multimedia devices -->
    DVB/ATSC adapters -->
      [m] support for various USB DVB devices -->
        [m] Afatech 9015 DVB-T USB 2.0 support

Relevantni kernel moduly: mxl5005s mt2060 qt1010 af9013 dvb_usb_af9015 tda18271



DO model RM-FP : wiki.mandrivalinux.cz/navody-ostatni-dvb_avertv-dvbt-volar-x#zprovozneni_dalkoveho_ovladani

DO model RM-KS : www.linuxtv.org/wiki/index.php/AVerMedia_AVerTV_Digi_Volar_X_(A815)

DO, model RM-KS pod Kubuntu 11.04:



1. Nainstalujeme balíky lirc, kremotecontrol
2. Nastavíme pravidla pro udev, aby měl DO pokaždé stejný název zařízení, vytvořením souboru /etc/udev/rules.d/09-persistent-rm-ks.rules s obsahem:

KERNEL=="event*", SYSFS{idVendor}=="07ca", SYSFS{idProduct}=="a815", SYMLINK+="input/rm-ks" , RUN+="/etc/init.d/lircd restart"
ACTION=="remove", SYSFS{idVendor}=="07ca", SYSFS{idProduct}=="a815", RUN+="/etc/init.d/lircd restart"

3. Restartujeme.
4. Upravíme /etc/lirc/hardware.conf:

REMOTE_DRIVER="devinput"
REMOTE_DEVICE="/dev/input/rm-ks"
START_LIRCD="true"

5. Upravíme /etc/lirc/lircd.conf. Pro RM-KS můžete použít tento, jinak je možné vygenerovat vlastní pomocí příkazu sudo irrecord -H dev/input -f -d /dev/input/rm-ks lircd.conf

begin remote

  name  lircd.conf
  bits           56
  eps            30
  aeps          100

  one             0     0
  zero            0     0
  pre_data_bits   8
  pre_data       0x0
  gap          500004
  toggle_bit_mask 0x0

      begin codes
          KEY_POWER                0x04000400000501
          KEY_TAB                  0x04000400000508
          KEY_UP                   0x04000400000517
          KEY_DOWN                 0x04000400000518
          KEY_RIGHT                0x0400040000051D
          KEY_LEFT                 0x0400040000051C
          KEY_AUDIO                0x04000400000513
          KEY_F                    0x04000400000556
          KEY_M                    0x04000400000506
          KEY_ESC                  0x04000400000507
          KEY_1                    0x04000400000509
          KEY_2                    0x0400040000050A
          KEY_3                    0x0400040000050B
          KEY_4                    0x0400040000050C
          KEY_5                    0x0400040000050D
          KEY_6                    0x0400040000050E
          KEY_7                    0x0400040000050F
          KEY_8                    0x04000400000510
          KEY_9                    0x04000400000511
          KEY_0                    0x04000400000512
          KEY_CHANNELUP            0x04000400000502
          KEY_CHANNELDOWN          0x04000400000503
          KEY_VOLUMEUP             0x04000400000504
          KEY_VOLUMEDOWN           0x04000400000505
          KEY_EPG                  0x04000400000515
          KEY_DISPLAYTOGGLE        0x0400040000054D
          KEY_PLAYPAUSE            0x04000400000516
      end codes

end remote

6. Ověříme funkčnost příkazem irw, kterým snímáme tlačítka ovladače.
7. V grafickém rozhraní kremotecontrol (objeví se v systémové liště) nebo v Ovládacím centru pod Vstupními zařízeními nastavíme jednotlivé akce pro každé tlačítko DO.
8. Pokud je něco špatně, užitečné příkazy jsou:

• cat /proc/bus/input/devices | grep -n10 a815
• sudo lircd -d /dev/input/event10 -H dev/input -n

Poznámka

[1] Pod ubuntu 9.04 (kernel 2.6.28-11) neni treba ani kopirovat firmware, VolarX pracuje ihned (krome dalkoveho ovladace). V kernelu 2.6.27-11 bylo treba jeste kompilovat + kopirovat fw.

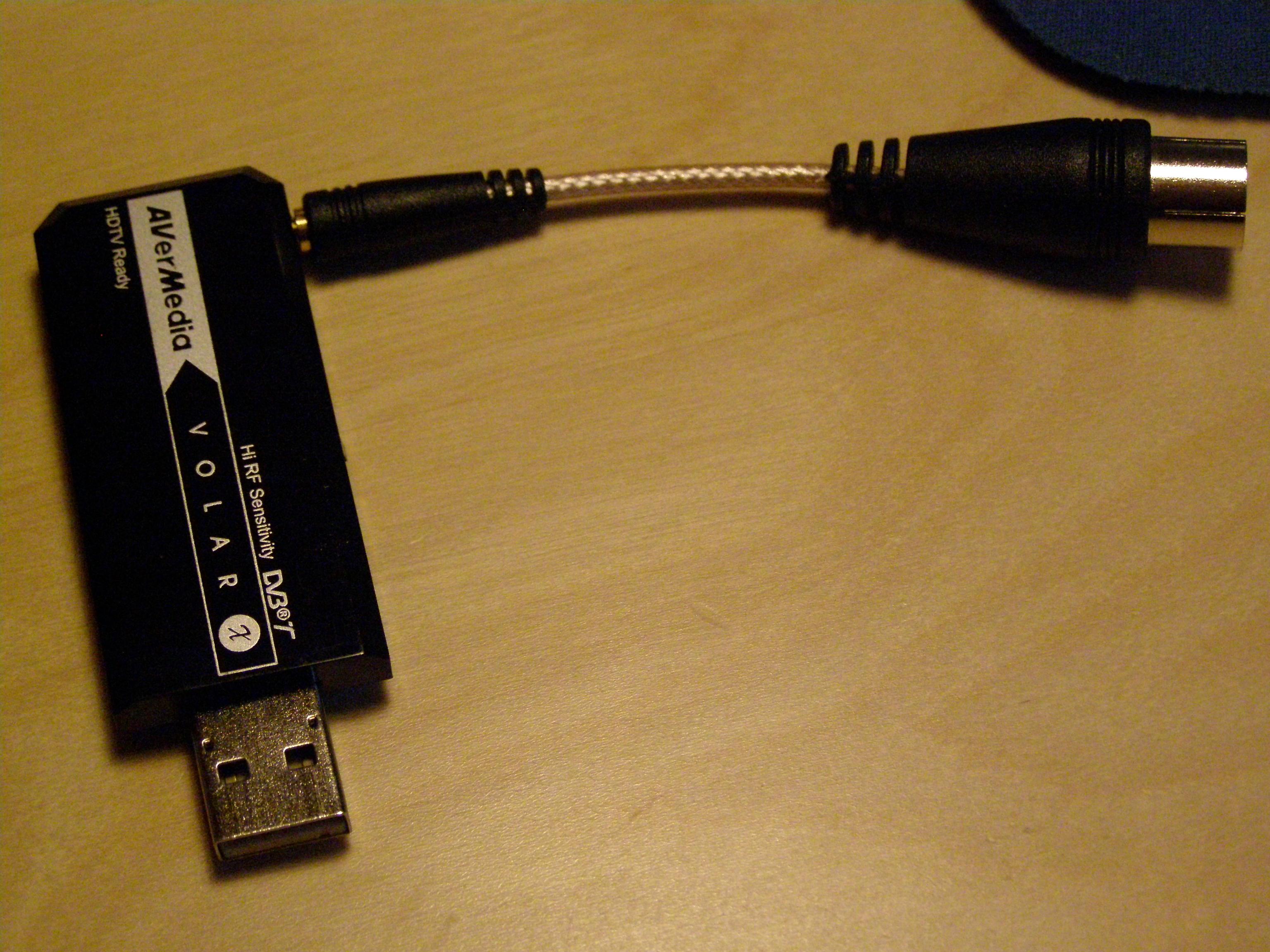

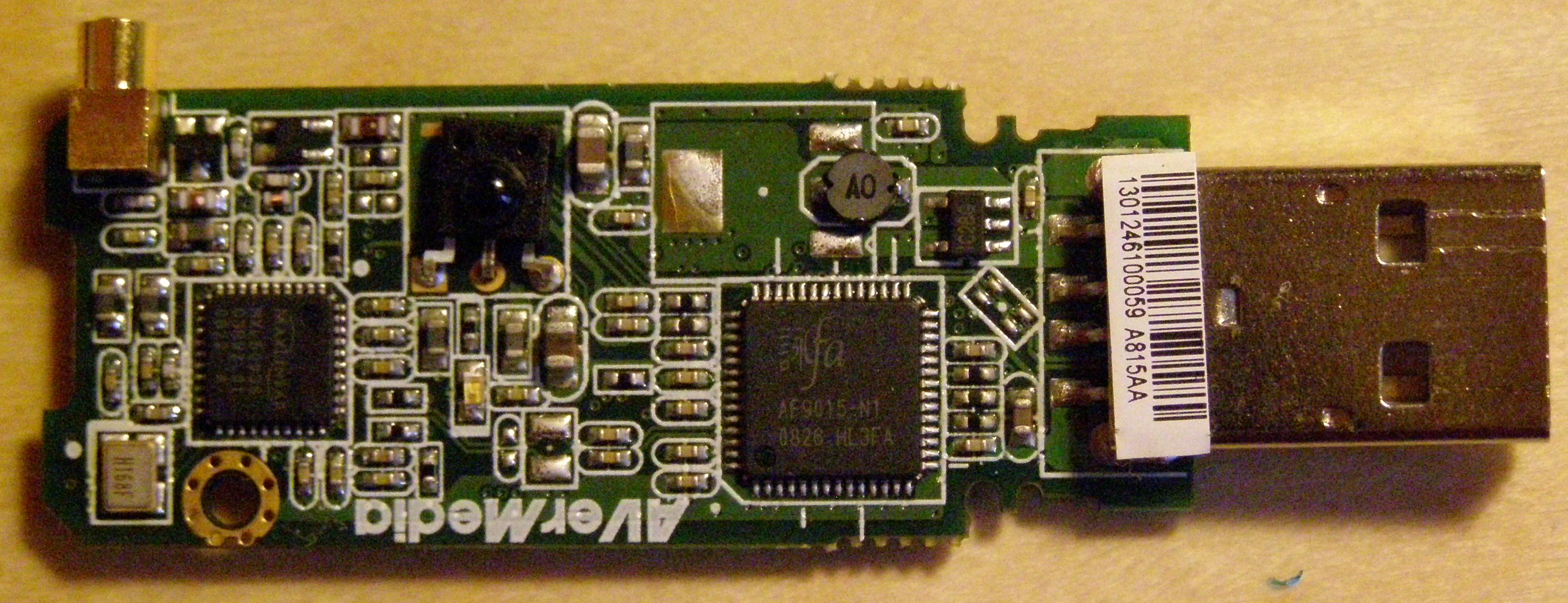

Obrázky
