Vertex VW110L

Podpora:	kompletní
Ovladač:	v jádře

Technické parametry

• CDMA2000 1×EV-DO rev. A modem
• pásmo L (410 MHz) - síť U:fon
• rozhraní USB 1.1
• čipset Qualcomm
• vestavěná teleskopická anténka
• diverzitní příjem ze dvou antén
• vestavěná FLASH paměť s ovladačem (Zero-CD)

Identifikace pod Linuxem

Za studena (svítí červená LED, chová se jako USB CD-ROM mechanika):

# lsusb
Bus 004 Device 067: ID 05c6:1000 Qualcomm, Inc.
Device Descriptor:
  bLength                18
  bDescriptorType         1
  bcdUSB               1.10
  bDeviceClass            0 (Defined at Interface level)
  bDeviceSubClass         0
  bDeviceProtocol         0
  bMaxPacketSize0        64
  idVendor           0x05c6 Qualcomm, Inc.
  idProduct          0x1000
  bcdDevice            0.00
  iManufacturer           1 Vertex Wireless Co., Ltd.
  iProduct                2 USB CD-ROM Storage
  iSerial                 3 000000000002
  bNumConfigurations      1
  Configuration Descriptor:
    bLength                 9
    bDescriptorType         2
    wTotalLength           32
    bNumInterfaces          1
    bConfigurationValue     1
    iConfiguration          0
    bmAttributes         0xc0
      Self Powered
    MaxPower              100mA
    Interface Descriptor:
      bLength                 9
      bDescriptorType         4
      bInterfaceNumber        0
      bAlternateSetting       0
      bNumEndpoints           2
      bInterfaceClass         8 Mass Storage
      bInterfaceSubClass      6 SCSI
      bInterfaceProtocol     80 Bulk (Zip)
      iInterface              0
      Endpoint Descriptor:
        bLength                 7
        bDescriptorType         5
        bEndpointAddress     0x84  EP 4 IN
        bmAttributes            2
          Transfer Type            Bulk
          Synch Type               None
          Usage Type               Data
        wMaxPacketSize     0x0040  1x 64 bytes
        bInterval               0
      Endpoint Descriptor:
        bLength                 7
        bDescriptorType         5
        bEndpointAddress     0x05  EP 5 OUT
        bmAttributes            2
          Transfer Type            Bulk
          Synch Type               None
          Usage Type               Data
        wMaxPacketSize     0x0040  1x 64 bytes
        bInterval               0
Device Status:     0x0000
  (Bus Powered)

Za tepla (po vysunutí CD-ROM média, bliká modrá/fialová LED, modem je připraven):

# lsusb
Bus 004 Device 068: ID 1fe7:0100
Device Descriptor:
  bLength                18
  bDescriptorType         1
  bcdUSB               1.10
  bDeviceClass            2 Communications
  bDeviceSubClass         0
  bDeviceProtocol         0
  bMaxPacketSize0        64
  idVendor           0x1fe7
  idProduct          0x0100
  bcdDevice            0.00
  iManufacturer           1 Vertex Wireless Co., Ltd.
  iProduct                2 Vertex Wireless Multi-Function Device
  iSerial                 0
  bNumConfigurations      1
  Configuration Descriptor:
    bLength                 9
    bDescriptorType         2
    wTotalLength          113
    bNumInterfaces          4
    bConfigurationValue     1
    iConfiguration          0
    bmAttributes         0xa0
      (Bus Powered)
      Remote Wakeup
    MaxPower              500mA
    Interface Descriptor:
      bLength                 9
      bDescriptorType         4
      bInterfaceNumber        0
      bAlternateSetting       0
      bNumEndpoints           1
      bInterfaceClass         2 Communications
      bInterfaceSubClass      2 Abstract (modem)
      bInterfaceProtocol      1 AT-commands (v.25ter)
      iInterface              3 Vertex Wireless ACM Interface
      CDC Header:
        bcdCDC               1.09
      CDC Call Management:
        bmCapabilities       0x03
          call management
          use DataInterface
        bDataInterface          1
      CDC ACM:
        bmCapabilities       0x07
          sends break
          line coding and serial state
          get/set/clear comm features
      CDC Union:
        bMasterInterface        0
        bSlaveInterface         1
      Endpoint Descriptor:
        bLength                 7
        bDescriptorType         5
        bEndpointAddress     0x81  EP 1 IN
        bmAttributes            3
          Transfer Type            Interrupt
          Synch Type               None
          Usage Type               Data
        wMaxPacketSize     0x0010  1x 16 bytes
        bInterval              16
    Interface Descriptor:
      bLength                 9
      bDescriptorType         4
      bInterfaceNumber        1
      bAlternateSetting       0
      bNumEndpoints           2
      bInterfaceClass        10 CDC Data
      bInterfaceSubClass      0 Unused
      bInterfaceProtocol      0
      iInterface              4 Data Interface
      Endpoint Descriptor:
        bLength                 7
        bDescriptorType         5
        bEndpointAddress     0x82  EP 2 IN
        bmAttributes            2
          Transfer Type            Bulk
          Synch Type               None
          Usage Type               Data
        wMaxPacketSize     0x0040  1x 64 bytes
        bInterval               0
      Endpoint Descriptor:
        bLength                 7
        bDescriptorType         5
        bEndpointAddress     0x02  EP 2 OUT
        bmAttributes            2
          Transfer Type            Bulk
          Synch Type               None
          Usage Type               Data
        wMaxPacketSize     0x0040  1x 64 bytes
        bInterval               0
    Interface Descriptor:
      bLength                 9
      bDescriptorType         4
      bInterfaceNumber        2
      bAlternateSetting       0
      bNumEndpoints           2
      bInterfaceClass       255 Vendor Specific Class
      bInterfaceSubClass      0
      bInterfaceProtocol      0
      iInterface              5 Vertex Wireless Diagnostic Monitor Port
      Endpoint Descriptor:
        bLength                 7
        bDescriptorType         5
        bEndpointAddress     0x84  EP 4 IN
        bmAttributes            2
          Transfer Type            Bulk
          Synch Type               None
          Usage Type               Data
        wMaxPacketSize     0x0040  1x 64 bytes
        bInterval               0
      Endpoint Descriptor:
        bLength                 7
        bDescriptorType         5
        bEndpointAddress     0x04  EP 4 OUT
        bmAttributes            2
          Transfer Type            Bulk
          Synch Type               None
          Usage Type               Data
        wMaxPacketSize     0x0040  1x 64 bytes
        bInterval               0
    Interface Descriptor:
      bLength                 9
      bDescriptorType         4
      bInterfaceNumber        3
      bAlternateSetting       0
      bNumEndpoints           2
      bInterfaceClass       255 Vendor Specific Class
      bInterfaceSubClass      0
      bInterfaceProtocol      0
      iInterface              6 Vertex Wireless Device Management Port
      Endpoint Descriptor:
        bLength                 7
        bDescriptorType         5
        bEndpointAddress     0x86  EP 6 IN
        bmAttributes            2
          Transfer Type            Bulk
          Synch Type               None
          Usage Type               Data
        wMaxPacketSize     0x0040  1x 64 bytes
        bInterval               0
      Endpoint Descriptor:
        bLength                 7
        bDescriptorType         5
        bEndpointAddress     0x06  EP 6 OUT
        bmAttributes            2
          Transfer Type            Bulk
          Synch Type               None
          Usage Type               Data
        wMaxPacketSize     0x0040  1x 64 bytes
        bInterval               0
Device Status:     0x0000
  (Bus Powered)

Takto vypadá správný průběh připojování v /var/log/messages (včetně automatického vysunutí CD-ROM pomocí usb_modeswitch):

kernel: usb 4-1: new full speed USB device using uhci_hcd and address 45
kernel: scsi37 : usb-storage 4-1:1.0
kernel: scsi 37:0:0:0: CD-ROM            VERTEX   VW100 Series     1.00 PQ: 0 ANSI: 0 CCS
kernel: sr1: scsi3-mmc drive: 0x/0x xa/form2 tray
kernel: sr 37:0:0:0: Attached scsi CD-ROM sr1
kernel: sr 37:0:0:0: Attached scsi generic sg3 type 5
kernel: sr1: CDROM (ioctl) error, command: Xpwrite, Read disk info 51 00 00 00 00 00 00 00 02 00
kernel: sr: Sense Key : Hardware Error [current]
kernel: sr: Add. Sense: No additional sense information
usb_modeswitch: switching 05c6:1000 (Vertex Wireless Co., Ltd.: USB CD-ROM Storage)
kernel: sr1: CDROM (ioctl) error, command: Xpwrite, Read disk info 51 00 00 00 00 00 00 00 02 00
kernel: sr: Sense Key : Hardware Error [current]
kernel: sr: Add. Sense: No additional sense information
kernel: usb 4-1: USB disconnect, address 45
kernel: usb 4-1: new full speed USB device using uhci_hcd and address 46
kernel: cdc_acm 4-1:1.0: ttyACM0: USB ACM device
kernel: vwmfdiag 4-1:1.2: vwmfdiag converter detected
kernel: usb 4-1: vwmfdiag converter now attached to ttyUSB0
kernel: vwmfdiag 4-1:1.3: vwmfdiag converter detected
kernel: usb 4-1: vwmfdiag converter now attached to ttyUSB1
usb_modeswitch: switched to 1fe7:0100 (Vertex Wireless Co., Ltd.: Vertex Wireless Multi-Function Device)

Postup zprovoznění pod Linuxem

Modem používá ZeroCD technologii, to znamená, že po prvním připojení se tváří jako USB CD-ROM mechanika se zabudovaným CD s ovladači pro Windows. Teprve po nainstalování ovladačů dojde k přepnutí modemu, USB CD-ROM zmizí a místo ní se objeví 3 sériové porty.

K přepnutí tohoto modemu dojde vždy, když virtuální CD-ROM mechanika dostane SCSI příkaz k vysunutí média. Oproti např. modemům Huawei, které používají nedokumentovanou USB transakci jde o poměrně elegantní řešení, které je možné v nouzi udělat i ručně.

Kamenem úrazu je ale USB ID tohoto modemu ve stavu za studena - 0x05c5:0x1000 je standardní ID Qualcommáckého chipsetu a používají jej i jiné modemy, které však mají jinou techniku přepnutí. Snaha kernelu/udevu přepnout zařízení jinou technikou způsobí, že Linux virtuální CD-ROM mechaniku nevidí a není tedy co vysouvat.

Řešením je zakázat automatické přepínání modemu tak, aby po připojení modemu jádro správně rozpoznalo CD-ROM mechaniku:

1. Překopírujte soubor /lib/udev/rules.d/61-option-modem-modeswitch.rules do /etc/udev/rules.d (aby soubor nebyl přepsán při update UDEVu)
2. V překopírovaném souboru zakomentujte (pomocí #) řádek:

   ATTRS{idVendor}=="05c6", ATTRS{idProduct}=="1000", RUN+="modem-modeswitch…

3. Odpojte a znovu připojte zařízení, měla by se objevit CD-ROM mechanika
4. Můžete nainstalovat usb_modeswitch, který zajistí automatické vysunutí a korektní přepnutí.

Po přepnutí se zařízení chová jako běžný CDC ACM modem, je-li v kernelu příslušný modul, objeví se zařízení /dev/ttyACM0. Na něm je možné navázat připojení na číslo #777 libovolným programem, například takto:

/usr/sbin/pppd /dev/ttyACM0 user ufon password ufon updetach defaultroute usepeerdns connect "/usr/sbin/chat ABORT BUSY ABORT 'NO CARRIER' '' ATZ OK ATD#777 CONNECT"

Modem dále obsahuje dva „vendor specific“ sériové porty pro diagnostiku a management. U:fon k nim dodává opensource ovladače (patch pro aktuální jádra zde, patchovaná verze zde, bez záruky). Po jejich zavedení se v systému objeví dva další sériové porty /dev/ttyUSB0 a /dev/ttyUSB1. Jeden slouží pro binární komunikaci s diagnostickým nástrojem, který je bohužel jen pro Windows a pod WINE se mu nedaří nadetekovat COM port. Druhý z portů trvale vypisuje aktuální informace o stavu modemu, včetně úrovní signálu, chybovosti, čísle PN, apod., v textové podobě. Z něj čerpá informace U:fonův Connection manager, který bohužel také neběží pod WINE. Zobrazit se dá např. pomocí:

screen /dev/ttyUSB1

Zdroj:
http://forum.ubuntu.cz/index.php/topic,42501.0.html
http://www.draisberghof.de/usb_modeswitch/bb/viewtopic.php?t=278

Poznámka

Modem je plně použitelný, chybí pouze aplikace pro user friendly zobrazování síly a kvality signálu. Ale správný hacker si údaje vyčte z „matrixu“ na portu ttyUSB1.

Sniffingem U:fonova Connection manageru jsem zjistil, že pro výběr typu sítě se používá příkaz AT$SYSSEL=n na ttyUSB1, kde n je

• 0 pro síť 1×RTT (fialová LED, rychlost do 153kbps oběma směry)
• 1 pro síť 1×EV-DO (modrá LED, rychlost do 3.1/1.8 Mbps UL/DL)
• 2 pro hybridní režim (výchozí nastavení)

V případě sítě U:fona to asi nemá valného významu, neboť obě U:foní sítě RTT i EV-DO by měly být operovány ze stejných základnových stanic a tedy mít stejné pokrytí.

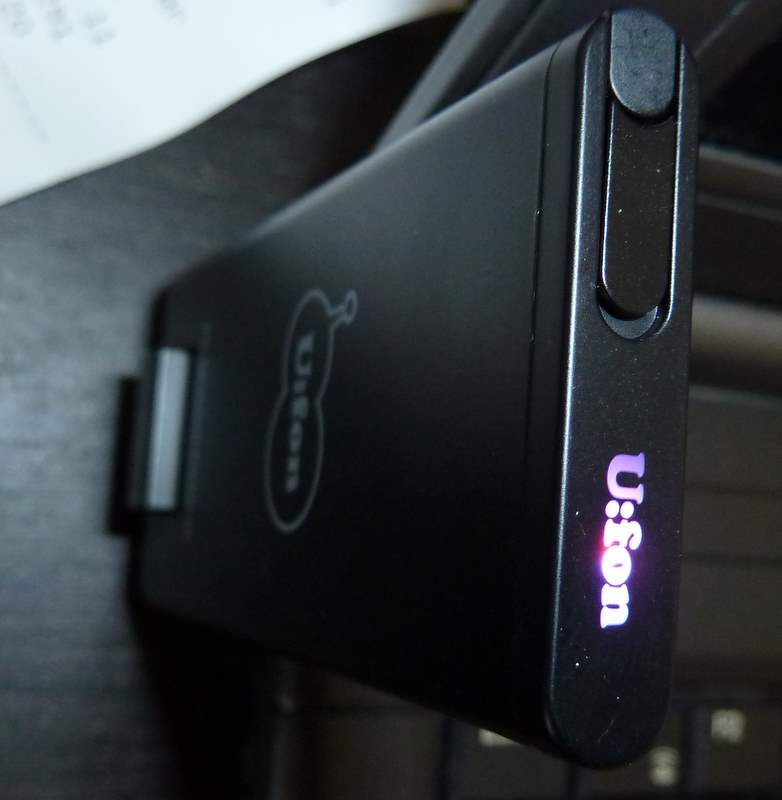

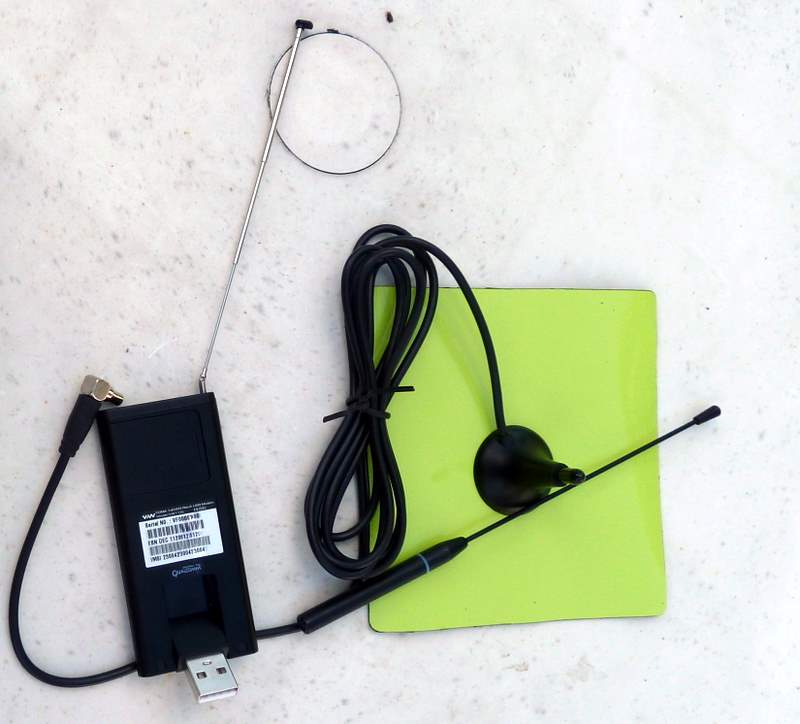

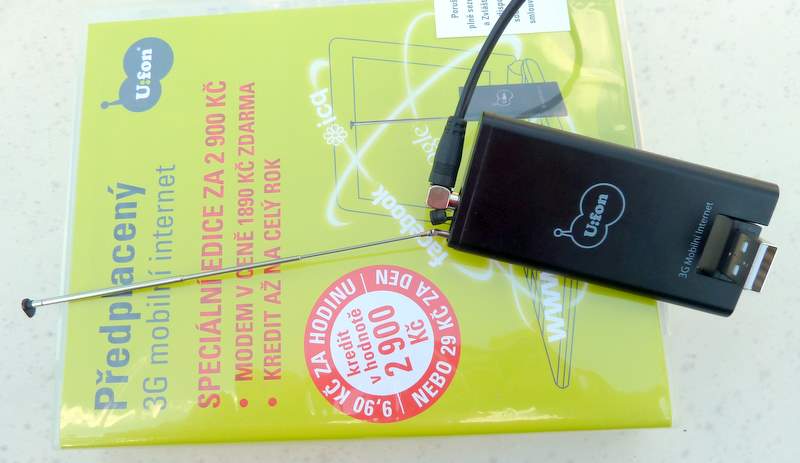

Obrázky

Dokument vytvořil: jdobry, 15.4.2010 22:47 | Poslední úprava: tuxmartin, 6.9.2011 13:08 | Další přispěvatelé: Oskar | Historie změn | Zobrazeno: 10012×
