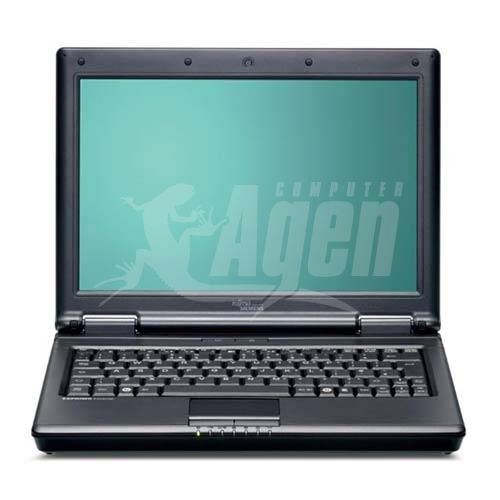

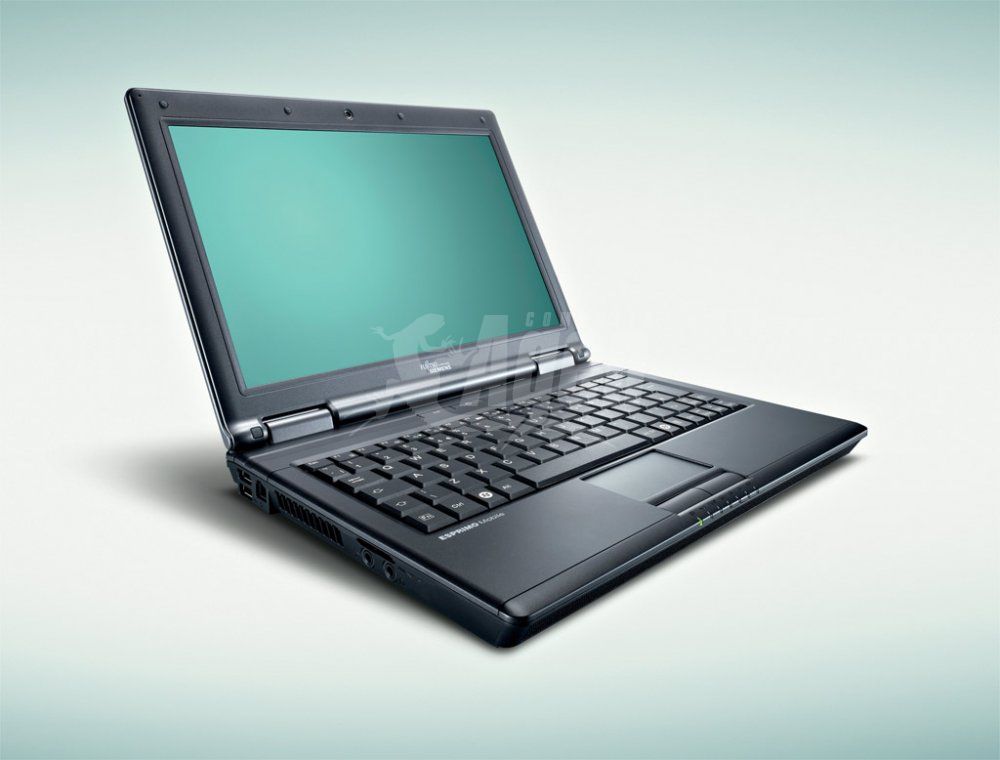

FS Esprimo Mobile U9200

Podpora:	kompletní
Ovladač:	v jádře

Technické parametry

CPU: Intel Core 2 Duo T5250 1.5GHz
Pamet: 1024MB (1x1024)
Disk: 120GB
Grafika: Intel Graphics Media Accelerator X3100
Display: 12.1 1280x800
DVD/RW mechanika
WiFi: PRO/Wireless 3945ABG Network Connection
Integorvana kamera 1.3 MPx
3x USB, TV-OUT, VGA, Ctecka karet 4in1, Express card slot

Identifikace pod Linuxem

00:00.0 Host bridge: Intel Corporation Mobile Memory Controller Hub (rev 03)
00:02.0 VGA compatible controller: Intel Corporation Mobile Integrated Graphics Controller (rev 03)
00:02.1 Display controller: Intel Corporation Mobile Integrated Graphics Controller (rev 03)
00:1a.0 USB Controller: Intel Corporation 82801H (ICH8 Family) USB UHCI #4 (rev 03)
00:1a.1 USB Controller: Intel Corporation 82801H (ICH8 Family) USB UHCI #5 (rev 03)
00:1a.7 USB Controller: Intel Corporation 82801H (ICH8 Family) USB2 EHCI #2 (rev 03)
00:1b.0 Audio device: Intel Corporation 82801H (ICH8 Family) HD Audio Controller (rev 03)
00:1c.0 PCI bridge: Intel Corporation 82801H (ICH8 Family) PCI Express Port 1 (rev 03)
00:1c.1 PCI bridge: Intel Corporation 82801H (ICH8 Family) PCI Express Port 2 (rev 03)
00:1c.2 PCI bridge: Intel Corporation 82801H (ICH8 Family) PCI Express Port 3 (rev 03)
00:1d.0 USB Controller: Intel Corporation 82801H (ICH8 Family) USB UHCI #1 (rev 03)
00:1d.1 USB Controller: Intel Corporation 82801H (ICH8 Family) USB UHCI #2 (rev 03)
00:1d.2 USB Controller: Intel Corporation 82801H (ICH8 Family) USB UHCI #3 (rev 03)
00:1d.7 USB Controller: Intel Corporation 82801H (ICH8 Family) USB2 EHCI #1 (rev 03)
00:1e.0 PCI bridge: Intel Corporation 82801 Mobile PCI Bridge (rev f3)
00:1f.0 ISA bridge: Intel Corporation Mobile LPC Interface Controller (rev 03)
00:1f.1 IDE interface: Intel Corporation Mobile IDE Controller (rev 03)
00:1f.2 SATA controller: Intel Corporation Mobile SATA AHCI Controller (rev 03)
00:1f.3 SMBus: Intel Corporation 82801H (ICH8 Family) SMBus Controller (rev 03)
04:00.0 Ethernet controller: Marvell Technology Group Ltd. 88E8055 PCI-E Gigabit Ethernet Controller (rev 14)
06:00.0 Network controller: Intel Corporation PRO/Wireless 3945ABG Network Connection (rev 02)

Z duvodu spatne funkce zvukove karty detailni popis:

lspci -v
00:1b.0 Audio device: Intel Corporation 82801H (ICH8 Family) HD Audio Controller (rev 03)
        Subsystem: Fujitsu Siemens Computer GmbH Unknown device 110f
        Flags: bus master, fast devsel, latency 0, IRQ 17
        Memory at fc400000 (64-bit, non-prefetchable) [size=16K]
        Capabilities: <access denied&qt;
        Kernel driver in use: HDA Intel
        Kernel modules: snd-hda-intel

cat /proc/asound/card0/codec#0 | grep Code
Codec: Realtek ALC262

Postup zprovoznění pod Linuxem

Doinstalovat moduly a firmware wifi karty (v repozitarich). Doinstalovat firmware pro bluetooth (v ropozitarich).
Kameru jsem zprovoznit nezkousel. Po instalaci nefunguje.
Integrovana WEB kamera je pomoci UVC plne podporovana a funkcni. Zatim nevyzkouseno.

9.2.2008
Integorvana kamera zprovoznena dle zde.
V aktualni verzi pro debian Lenny neni treba editovat Makefile jak je v navodu uvedeno.

7.6.2008
Navod na zprovozneni kamery pod Debianem Leny,je potreba z repozitaru nainstalovat linux-uvc-source, linux-uvc-tools a module-assistant.
Pote zadat:
m-a prepare
cd /usr/src
m-a build linux-uvc-source
tim se /usr/src vytvori balik
linux-uvc-modules-2.6.24.....deb, ktery si pak nainstalujete, a to je vse, kamera zacne fungovat.

Pro zprovozneni WIFI staci nainstalovat balik iwlwifi z repozitare a vse bezi tak jak ma.


8.6.2008
V nove Alse verze 1.0.17rc1 uz funguje ovladani hlasitosti a mikrofon, stale jeste nefunguje po zapojeni sluchatek vypnuti repro v notebooku, pribyla moznost vypnuti v mixeru rucne. Treba se v officialni verzi vse vyresi.

29.1.2009
Na notebooku rozjeto Ubuntu 8.10, funguje naprosto vše včetně ovládání hlasitosti a řízení displaye pomocí Fn+"konkretní klávesa". Vše potřebné je součásti distribuce, včetně všech ovladačů, nic se nemusí doinstalovat.
Co stále nefunguje je po připojeni sluchátek vypnutí reproduktorů, a opačně. Dá se to vyřešit ovládáním přes mixer a nebo natrvalo vypnout repráčky v notebooku (stoji za .....)

Poznámka

Instalovany system Debian 4.0 Etch. Nasledny prechod na Lenny. Pro pohodlnou podporu externiho vystupu je potreba xrandr ve verzi 1.2. TV vystup funkcni. Externi monitor (CRT 1280x1024x85 a LCD 1280x1024,1680x1050) funkcni. Ctecka kartet funguje.
Nefunguje prepinani vystupu zvukove karty po pripojeni sluchatek. Sluchatka a notebook maji spolecny ovladac hlasitosti (nelze pouzivat sluchatka bez vystupu i na notebooku).
Problem ma byt odstranen ve verzi jadra 2.6.24. V Jadre 2.6.22 je treba zkompilovat novou alsu (modul). 5.2.2008 Na jadre 2.6.24 z Debian Sid nefunguji HW tlacitka na ovladani jasu obrazovky.
Zvukova karta neprepina vystup na sluchatka a nelze ovladat extra hlasitost pro reproduktor a sluchatka. Oboji hraje vzdy soucacne. Vyzkouseno na alsa 1.0.15 i 1.0.16.rc2 na jadre 2.6.22. Alsa pro danou zvukovou kartu obsahuje prepinac fujitsu

echo "options snd-hda-intel model=fujitsu" >>/etc/modprobe.d/alsa-base

ktery ovsem problem neresi stejne jako zadny z dalsich moznych.

fujitsu
hp_bpc
hp_bpc-d7000
benq
benq-t31
hippo
hippo_1
sony-assamd
basic
auto

09.02.2008
Jadro 2.6.24.1 + ALSA 1.0.16. Ovladac hlasitosti pro sluchatka v kmixu zobrazeny. Extra ovladani reproduktoru + sluchatek je. Vystup na sluchatka NEfunguje.
