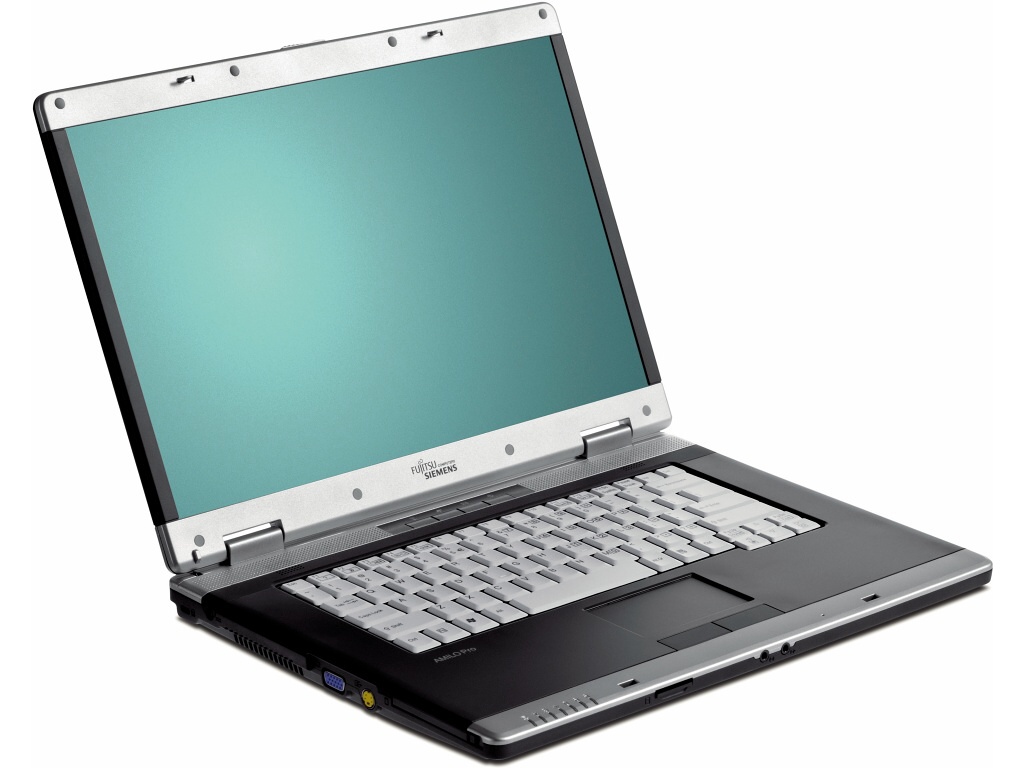

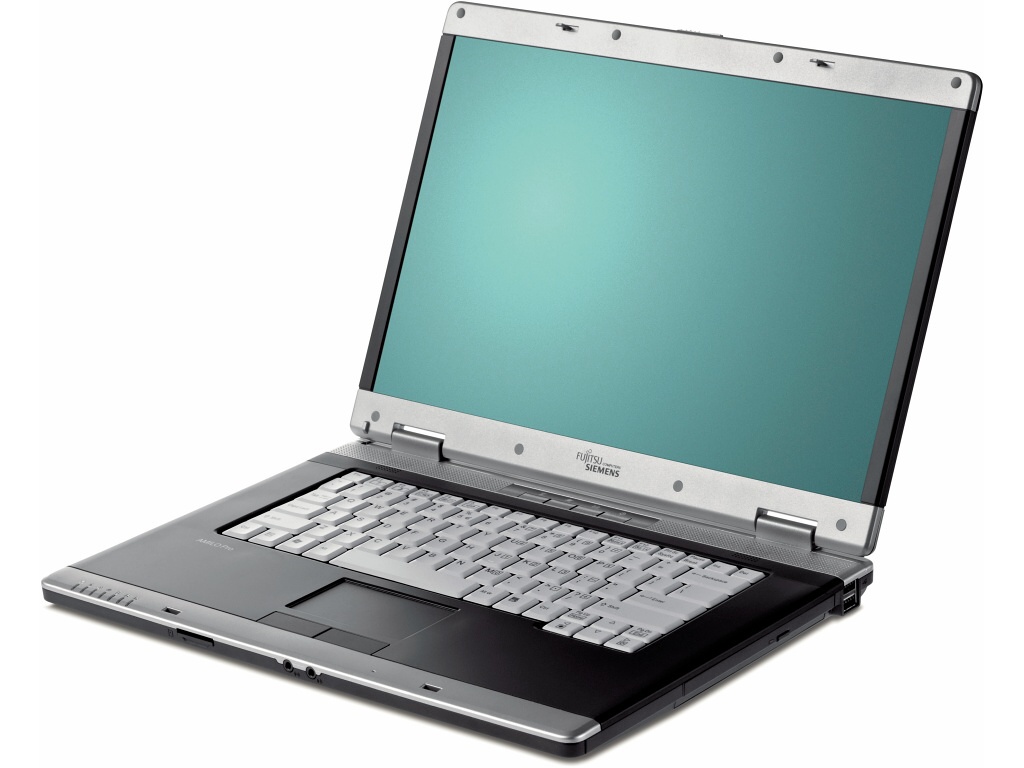

Fujitsu Siemens Amilo Pro V3505 (Core 2 Duo)

Podpora:	kompletní
Ovladač:	v jádře

Technické parametry

Intel Core 2 Duo T5500@1,66GHz, 667 MHz, 2MB cache
1x1024 RAM DDR2 533MHz (Samsung)
160GB HDD WD1600BEVS SATA 5400 ot.
15,4" WXGA+ (LG.Philips LCD)
Intel Mobile 945GM - sdílená paměť
1000Mbit/s ethernet (Marvell 88e8055)
WiFi (Intel PRO/Wireless 3945ABG)
Bluetooth 2.0 (Cambridge Silicon Radio Bluetooth Device)
čtečka pamětových karet (SD, MMC a Memory Stick)
4xUSB
DVD mechanika HL-DT-ST DVDRAM GSA-T10N
Operační systém: volitelný (MS Windows nebo GNU/Linux)



Notebook je celkově velmi tichý, s kvalitním matným displejem. Výdrž baterie cca 2,5 hod. Jádro 2.6.24 a vyšší (se zapnutou podporou tickless) více jak 3 hodiny při vypnuté WiFi a BT.

Identifikace pod Linuxem

00:00.0 Host bridge: Intel Corporation Mobile 945GM/PM/GMS, 943/940GML and 945GT Express Memory Controller Hub (rev 03)
00:02.0 VGA compatible controller: Intel Corporation Mobile 945GM/GMS, 943/940GML Express Integrated Graphics Controller (rev 03)
00:02.1 Display controller: Intel Corporation Mobile 945GM/GMS, 943/940GML Express Integrated Graphics Controller (rev 03)
00:1b.0 Audio device: Intel Corporation 82801G (ICH7 Family) High Definition Audio Controller (rev 02)
00:1c.0 PCI bridge: Intel Corporation 82801G (ICH7 Family) PCI Express Port 1 (rev 02)
00:1c.1 PCI bridge: Intel Corporation 82801G (ICH7 Family) PCI Express Port 2 (rev 02)
00:1d.0 USB Controller: Intel Corporation 82801G (ICH7 Family) USB UHCI Controller #1 (rev 02)
00:1d.1 USB Controller: Intel Corporation 82801G (ICH7 Family) USB UHCI Controller #2 (rev 02)
00:1d.2 USB Controller: Intel Corporation 82801G (ICH7 Family) USB UHCI Controller #3 (rev 02)
00:1d.3 USB Controller: Intel Corporation 82801G (ICH7 Family) USB UHCI Controller #4 (rev 02)
00:1d.7 USB Controller: Intel Corporation 82801G (ICH7 Family) USB2 EHCI Controller (rev 02)
00:1e.0 PCI bridge: Intel Corporation 82801 Mobile PCI Bridge (rev e2)
00:1f.0 ISA bridge: Intel Corporation 82801GBM (ICH7-M) LPC Interface Bridge (rev 02)
00:1f.1 IDE interface: Intel Corporation 82801G (ICH7 Family) IDE Controller (rev 02)
00:1f.2 SATA controller: Intel Corporation 82801GBM/GHM (ICH7 Family) SATA AHCI Controller (rev 02)
00:1f.3 SMBus: Intel Corporation 82801G (ICH7 Family) SMBus Controller (rev 02)
02:00.0 Ethernet controller: Marvell Technology Group Ltd. 88E8055 PCI-E Gigabit Ethernet Controller (rev 12)
04:00.0 Network controller: Intel Corporation PRO/Wireless 3945ABG Network Connection (rev 02)
0a:06.0 CardBus bridge: ENE Technology Inc CB-712/4 Cardbus Controller (rev 10)
0a:06.1 FLASH memory: ENE Technology Inc ENE PCI Memory Stick Card Reader Controller (rev 01)
0a:06.2 Generic system peripheral [0805]: ENE Technology Inc ENE PCI Secure Digital Card Reader Controller (rev 01)
0a:06.4 FLASH memory: ENE Technology Inc SD/MMC Card Reader Controller (rev 01)

Postup zprovoznění pod Linuxem

CPU:

processor       : 0
vendor_id       : GenuineIntel
cpu family      : 6
model           : 15
model name      : Intel(R) Core(TM)2 CPU         T5500  @ 1.66GHz
stepping        : 6
cpu MHz         : 1662.654
cache size      : 2048 KB
physical id     : 0
siblings        : 2
core id         : 0
cpu cores       : 2
fpu             : yes
fpu_exception   : yes
cpuid level     : 10
wp              : yes
flags           : fpu vme de pse tsc msr pae mce cx8 apic sep mtrr pge mca cmov pat pse36 clflush dts acpi mmx fxsr sse sse2 ss ht tm syscall nx lm
constant_tsc pni monitor ds_cpl est tm2 ssse3 cx16 xtpr lahf_lm
bogomips        : 3330.30
clflush size    : 64
cache_alignment : 64
address sizes   : 36 bits physical, 48 bits virtual
power management:

processor       : 1
vendor_id       : GenuineIntel
cpu family      : 6
model           : 15
model name      : Intel(R) Core(TM)2 CPU         T5500  @ 1.66GHz
stepping        : 6
cpu MHz         : 1662.654
cache size      : 2048 KB
physical id     : 0
siblings        : 2
core id         : 1
cpu cores       : 2
fpu             : yes
fpu_exception   : yes
cpuid level     : 10
wp              : yes
flags           : fpu vme de pse tsc msr pae mce cx8 apic sep mtrr pge mca cmov pat pse36 clflush dts acpi mmx fxsr sse sse2 ss ht tm syscall nx lm
constant_tsc pni monitor ds_cpl est tm2 ssse3 cx16 xtpr lahf_lm
bogomips        : 3325.45
clflush size    : 64
cache_alignment : 64
address sizes   : 36 bits physical, 48 bits virtual
power management:

Optimalizace CPU:



CARCH="x86_64"
CHOST="x86_64-pc-linux-gnu"
CFLAGS="-march=core2 -mtune=core2 -O2 -pipe" #od GCC 4.3.0 , jinak pro starší -march=generic
CXXFLAGS="-march=core2 -mtune=core2 -O2 -pipe" #od GCC 4.3.0,

jinak pro starší -march=generic
MAKEFLAGS="-j3" #pro 2 jádra
MAKEOPTS="-j3" #pro 2 jádra



---



ACPI:
Plná podpora ACPI v jádře, funguje uspání i hibernace.

---



Grafika:
V jádře:

Device Drivers  --->
  Character devices  --->
    <*> Direct Rendering Manager (XFree86 4.1.0 and higher DRI support)
    <*>   Intel 830M, 845G, 852GM, 855GM, 865G (i915 driver)  --->
      (X) i915 driver

Pro podporu framebufferu na konzoli:

  Graphics support  --->
    <*> Support for frame buffer devices
    <*> Intel 830M/845G/852GM/855GM/865G/915G/945G support
    Console display driver support  --->
      <*> Framebuffer Console support

Při bootu předat jádru parametr vga=číslo kde hodnota je níže uvedené číslo režimu plus 512:

[352] 1280x800 (256 color palette)
[353] 1280x800 (5:6:5)
[354] 1280x800 (8:8:8)
[261] 1024x768 (256 color palette)
[279] 1024x768 (5:6:5)
[280] 1024x768 (8:8:8)
[274] 640x480 (8:8:8)
[276] 800x600 (5:6:5)
[277] 800x600 (8:8:8)
[257] 640x480 (256 color palette)
[259] 800x600 (256 color palette)
[273] 640x480 (5:6:5)

Pro X server použít modul "intel" (od 9.5.2007), který nahrazuje v X.org modul "i810"
xorg.conf:

Section "Device"
	Identifier	"Intel 945GM"
	Driver		"intel"
	Option 		"VBERestore"		"true"
	Option		"DDC"			"enable"
	Option		"MonitorLayout"		"CRT,LFP"
	Option		"Clone"			"LFP+CRT,NONE"
	Option		"XVideo"		"enable"
EndSection

Section "Monitor"
	Identifier	"LCD 1280x800"
	Option		"DPMS"		"true"
	#VertRefresh	50.0 - 62.0
	#HorizSync	30.0 - 50.0

  	# 1280x800 @ 60Hz (DDC)
        ModeLine "1280x800"   71.25 1280 1328 1360 1440    800  802  808  823 -hsync -vsync


EndSection

Section "Screen"
	Identifier	"Default Screen"
	Device		"Intel Mobile 945GM"
	Monitor		"LCD 1280x800"
	DefaultDepth	24
        SubSection "Display"
                Depth           16
                Modes           "1280x800"
        EndSubSection
        SubSection "Display"
                Depth           24
                Modes           "1280x800"
	EndSubSection
EndSection
...
Section "Extensions"
	Option "Composite" "Enable"
	Option "RENDER" "Enable"
EndSection
...
Section "DRI"
	Group	"video"
	Mode	0666
EndSection

Není potřeba používat "915resolution" pro změnu rozlišení na widescreen 1280x800.

---



Disk + DVD-RW
Využívá NCQ - optimalizaci lze nastavit v jádře.

Device Drivers  --->
  SCSI device support  --->
    <*> SCSI disk support
  Serial ATA (prod) and Parallel ATA (experimental) drivers  --->
    <*> ATA device support
    <*>   AHCI SATA support  #plná podpora SATA vč.NCQ

Pro mechaniku DVD zvolit ovladač "ata_piix".

---



Bluetooth:
Bluetooth je třeba zapnout pomocí funkčních kláves, viz níže.

Ovladač "hci_usb" a BlueZ - http://www.bluez.org/

---



WiFi:
WiFi je třeba zapnout pomocí funkčních kláves, viz níže.

Od verze 2.6.24 je ovladač v jádře:

Networking  --->
  [*] Networking support
      Wireless  --->
        [*] Improved wireless configuration API
        [*] Wireless extensions
        [*] Generic IEEE 802.11 Networking Stack (mac80211)
Device Drivers  --->
  [*] Network device support  --->
      Wireless LAN  --->
      [*] Wireless LAN (IEEE 802.11)
      [*]   Intel Wireless WiFi Link Drivers
      [*]     Intel PRO/Wireless 3945ABG/BG Network Connection

K tomu je třeba stáhnout (nebo nainstalovat ze zdrojů distribuce) firmware (iwl3945-ucode). Po rozbalení nakopírujte soubor iwlwifi-3945-1.ucode do adresáře /lib/firmware/`uname -r`/.

Pro starší jádra lze použít ovladač "ipw3945" nebo "iwlwifi".

---



Ethernet:
Ovladač v jádře je SysKonnect Yukon2 ("sky2").

---



SMBus:
Ovladač "i801_smbus", modul Intel 82801 (ICH) ("i2c_i801").

---



Čtečka karet:
Ovladač je "sdhci"- čtečka funguje od jádra 2.6.21 bez problémů

---



PCMCIA:
Ovladač je "yenta_cardbus", modul "yenta_socket"

---



Zvuková karta:
Ovladač je "HDA Intel", modul "snd_hda_intel"

---



Funkční klávesy:
Ovládání WiFi a BT je závislé na funkčních klávesách. Pro majitele 32bit systémů je podpora v jádře (od 2.6.17):

Device drivers  --->
  Input device support  --->
  [*] Miscellaneous devices  --->
      [*] x86 Wistron laptop button interface

Pro 64bit systémy je určen upravený modul acerhk, jehož zdrojové kódy lze stáhnout z http://sourceforge.net/projects/amilo/.

Poznámka

Modem netestován.

K notebooku se dodává live DVD Knoppix 4.0, které je poněkud zastaralé.



Ubuntu 6.06 detekuje snad všechny zařízení, GK, Eth, WiFi, zvuk, BT i při bootu z live CD. Debian 4, nenajde, zvuk a WiFi
Celkově velká spokojenost s tímto NTB



Klávesnice mohla být ergonomičtější. Jinak spokojenost. (Kubuntu 7.10).

Notebook má dva SO-DIMM DDR2 sloty, oficiálně podporuje pouze 2 GB (2*1 GB) paměti, ale úspěšně v něm provozuji 1 GB originální paměti spolu s 2 GB modulem (asynchronní dualchannel) a fungují celé 3 GB. BIOS má trochu problémy s detekcí rychlosti (stejná kombinace modulů nabíhá s různým časováním) a bohužel nejde nastavit ručně, ale rozdíl v propustnosti měřené pomocí memtest86+ byl v řádu asi 140 MB/s mezi nejpomalejším a nejrychlejším výsledkem (hodnoty se pohybují kolem 2 GB/s).

Pro paměti 2 x 1GB 667 MHz v synchronním dualchannelu je propustnost okolo 2,6 GB/s.
