Dotaz: Programování mikročipů PIC

[Václav Kuželík]

Prosím o radu/pomoc od někoho, kdo má osobní zkušenost se stavbou a používáním programátoru mikrokontrolérů řady PIC. Postavil jsem několik modifikací JDM programátorů prakticky se stejnými výsledky. Software programátor identifikuje, někdy i typ mikrokontroléru. Když "maji" náladu, tak po spuštění zápisu a verifikaci jsou vždy nalezeny chyby, případně zápis odmítnou. Pro práci s PIC jsem zkoušel picprog a pod WINE WinPIC, PICPgm, IcProg. Nakonec jsem našel programátor viz příloha, kterej se mě jeví z hlediska úrovní signálů spolehlivě, ale SW jej nenalezne. Programátor je 100% funkční. Nevím jen se domnívám, že problém mám v nastavení seriového portu. Kupovat programátor za +-1000-2000Kč k občasnému naprogramování součástky za desetikoruny se mě nechce. Distribuci používám Mint 16. Na desktopu se připojuji na COM port, na NTB a Raspberry přez USB-RS232 převodník.

Za případné rady děkuji. Venca

---

---

Odpovědi

[Petr Šobáň]

No a co mi s tím.

Příloha žádná.

A pokud jsi to postavil špatně a nefunguje to tak za to mi nemůžeme, prostě musíš zjistit kde máš chybu.

Prostě já jsem si taky dělal převodník z com portu na 3,3V a návod nebyl uplně košer s mým routerem to nechtělo fungovat a musel jsem zapojení upravit.

Takže tipuji že problém bude v signálech z PC které budou mít nedostatečnou uroveň, či chyby v časování.

PS. Pro nic za nic se ty programátory neprodávají. Jsou totiž vyskoušené.

[Václav Kuželík]

Přílohu jsem zbrklostí zapoměl přidat. Zapojení jsem upravil tak, že Vpp a Vdd používám externí. Ostatní signály jdou přez MAX232. ICSP připojení programuje.

[Petr Šobáň]

Takže jsi chybu našel když jsi to označil za vyřešené?

[Matlák]

Uf. Pořád žádné zapojení nevidím.. Máš alespoň odkaz? Já jsem používal broccoli18 na PIC18 a šlapalo to parádně přes LPT.

[Václav Kuželík]

Přílohy:

• Muj programátor.sch (7224 bytů)
• Muj programátor.sch (7224 bytů)

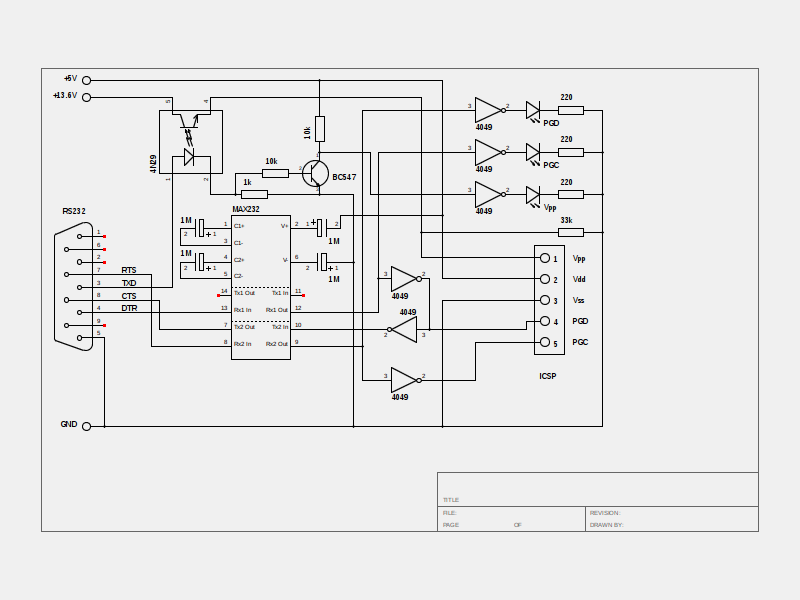

Nevím proč, ale ve formuláři jsem přílohu zadal. V náhledu se zobrazila. Oproti programátoru, na kterej nemám odkaz jsem pouze přidal indikaci a změnil jsem spínání Vpp na spínání pomocí optočlenu.

[xxxs]

prilohu si vlozil. ja som temu videl ako duplicitnu, v jednej verzii aj s prilohou. duplicity sa mazu. zmazali asi tu s prilohou preto, lebo este na nu nikto neodpovedal. tu uz odpoved bola.

[Václav Kuželík]

Příloha:

• Muj programátor.png (35694 bytů)

No a teď tam je dvakrát. Ještě ho přidam jako *.png

[Petr]

Neni to sice k tematu ale pokud netrvate na PICkach doporucuju MCU od NXP IDE se jmenuje LPCXpresso, je to funcni, ma to DEBUG, start kit s J-TAG programatorem stoji cca 500 - 700 CZK podle toho jak veliky MCU potrebujete a je jich velika rada od Cortex M0 (cca 50 CZK), az po M4 a i nejaky vice jadra... kompletni podpora pod Linux a IDE je nadstavba eclipse CTD... tohle bastleni programatoru a PICek nedela dobrotu...a je k tomu taky hromada zdrojaku...

[Petr Tomášek]

Tož takový rady jsou opravdu napiču. Když někdo napíše, že chce PIC, tak mu neseru jinej MCU, ne?

[mluno]

Mám zkušenosti s AVR (atmel), to je něco trochu jiného, a když pominu přímé připojení na port, kterému jsem nevěřil a tak jsem přidal hradla (později jsem našel i schéma podobné tomu, ke kterému jsem dospěl) nevzpomínám si na žádné problémy. Aspoň ne s paralelním portem. Programátor na seriový port jsem zkoušel několikrát bez úspěchu (sériový port na ntb mám, paralelní jen v doku nebo jako rozšiřující kartu), přestože by měl dělat to samé. USB adaptér sériového portu pravděpodobně fungovat nebude - je totiž pomalý. LPT se z usb rozumně vyrobit nedá, ještě že mám dok a pro mobilní použití adaptér s pravým portem. Ty atmely se programují přes SPI (vše pěkně v úrovních TTL), nevim jak PIC (moje znalosti končí někde u 16f84, která chtěla snad 12V no už nevim). Pro programování používám ponny prog (http://www.lancos.com/), který má nějaké pic taky v seznamu, ale nikdy jsem to nezkoušel (tu 84 mám tak 15 let koupenou z doby když jsem s tim chtěl na popud kamaráda začít a nikdy jsem se k tomu nedostal a asi nedostanu), AVR mi celkem vyhovuje (myslim ovšem že spory jestli AVR nebo PIC jsou podobné jako spory canonňáků a nikoňáků o lepší foťák, prostě každé má svoje). Kupovat profesionální programátor je pochopitelně zbytečné. S tím tisícem jste ještě z levného kraje, běžná cena je tak +/- 15 tisíc. Samozřejmně za tu cenu to potom funguje úplně jinak. Profesionální vývojové prostředky bych opravdu nechal profesionálům.

[Petr Tomášek]

Jenže tazatel se ptá na PIC.

(Taky si hraju spíš s AVRkem, ale proč to vnucovat někomu, kdo se rozhodl pro jiné řešení? Slušností je odpovídat na dotaz...)

[dambi]

Podle toho připojeného schématu to dle mého názoru fungovat ani nemůže, jelikož se PGD z PICe bude přetlačovat s výstupem toho invertoru. Nezlobte se, ale pokud nejste schopen odladit takhle jednoduché zapojení, tak opravdu doporučuji investovat do hotového programátoru. Neberte to jako invektivu, ale jako dobře míněnou radu. Např. pickit 3 se dá pořídit v GM za 1500,-, popř. plně funkční klon na ebay i s dopravou za polovic. Používám ho už pár let (ten originál) a funguje spolehlivě pod Linuxem s oficiálním vývojovým prostředím od Microchipu (zdarma ke stažení).

[Václav Kuželík]

Přiložené schéma jsem zaslal jako FUNKČNÍ řešení, se kterým již spokojeně programuji a to jak s picprog v cli tak WinPic Winpgm pomocí wine. Mnou zmiňované nefunkční/nespolehlivé programátory, které jsem zmínil v dotazu byli různé modifikace jdm pana Belzy. Pokud si pozorně přečtete co píšu, tak o "neschopnosti odladit takhle jednoduché zapojení" psát nebudete.

[dambi]

Potom tedy nechápu, proč jste sem to schéma dával ke konzultaci. Své tvrzení o vaší neschopnosti vezmu zpět, pokud připustíte, že spojit výstup toho invertoru natvrdo s PGD je prasárna a pokud mi dokážete vysvětlit, jak je možné, že i navzdory tomu vám programátor funguje

[Václav Kuželík]

Zapojení asi opravdu prasárna je. Pro mě je důležité, že funguje a nemám potřebu zjišťovat proč. Jak jsem psal, jde o okopčené zapojení někde z netu jen s tou mojí úpravou spínání vpp a indikací signálů. Tím chci říci, že mě je jedno co tvrdíte. Nastrkejte těch pár soucástek do nepájivého pole a vyzkoušejte.
