Dotaz: Jaké jsou v sytému serial (ttyS, ttyUSB) zařízení?

[Pavel Vymetálek]

Zdravím,

Jak elegantně vypsat seznam sériových portů? Objevil jsem několik návodů, ale nemohu si vybrat

Na http://wiki.debian.org/HowToIdentifyADevice/Serial je celkem elegantní řešení pomocí

$ hal-find-by-capability --capability serial | xargs -n 1 hal-device

Řešení přes

$ ls /dev/ttyS*

sice funguje, ale vypíše i porty, které nejsou v systému (ttyS2 a ttyS3).

Hledat porty pomocí

$ find /sys/ -name 'ttyS*'

také jde, ale také to není ono

V KDE4 "kcmshell4 devinfo" se ptá přes DBus "org.freedesktop.NetworkManager.Device.Serial", ale nenašel, jak to zařídit z terminálu.

Má představa je taková, že je lepší zavolat z vlastního programu program externí, jehož výstup "přeparsuji".

Jak to tedy s HALem nebo DBusem je?

Děkuji.

Odpovědi

[Saljack]

HAL nebude podle mě moc dobrá volba, přijde mi, že se ho spíš naopak snaží zbavit.

[Pavel Vymetálek]

Díky za odpověď, přesto mi to nedá... Co nahrazuje HAL? Prosím o link.

Jak tedy vypsat nainstalované sériové porty bez HALu?

Díky

[Saljack]

Trochu jsem googlil a našel jsem tohle: Fedora Ubuntu. Ale myslím, že ti to moc nepomůže. A jak získat nainstalované porty bez HALu netuším. V tomhle se vůbec nevyznám ale třeba by to mohlo jít nějak získat z udev ale je to jenom tip a možná, že je to pěkná blbost.

[Pavel Vymetálek]

Díky za odkazy, toto jsem nenašel. Ta cesta je opravdu asi přes udev a D-Bus, ale zatím mi to nezapadá do sebe...

[Pavel Vymetálek]

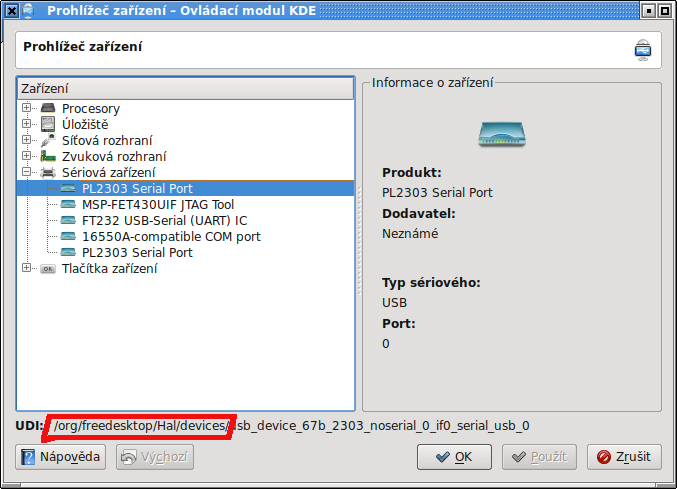

Příloha:

• hal-devices.png (66036 bytů)

Tak jsem našel příklad, který používá libudev.

Na http://www.signal11.us/oss/udev/ je malý program, který vypíše zařízení zadané třídy (v příkladu "hidraw").

Změnou "hidraw" na "tty" se mi vypíše seznam USB serial převodníků, ale porty ttyS0 a apod nevypíše, resp.

Device Node Path: /dev/ttyS0    Unable to find parent usb device.

Trpí to ovšem stejným problémem. A to že vypíše i porty, které nejsou v PC (ttyS3, ttyS4).

Jak se píše na http://wiki.debian.org/HALRemoval, KDE 4.x používají pro enumeraci zařízení Solid, který zatím používá HAL a dokládá to přiložený screenshot.

Vidím to tak, že ač se chtějí HALu všichni zbavit, tak to jde zatím těžko, protože asi má něco do sebe A to se nechci HALu zastávat, jen hledám řešení pro "moderní" distribuce.

[blondak]

u mě funguje

dmesg | grep serial

[Pavel Vymetálek]

u mě ne Ještě tomu chybí k dokonalosti dva jiné porty, které nedají do dmesg kouzelné slůvko "serial". Na "tty", "ttyUSB" apod. to stejně nedá rozumně parsovatelný výpis - tím myslím to, jak poznat, že jde o port a ne o ladící výpis jádra (usbcore: registered new interface driver usbserial)

$ dmesg | grep serial
serial8250: ttyS0 at I/O 0x3f8 (irq = 4) is a 16550A
usbcore: registered new interface driver usbserial
usbcore: registered new interface driver usbserial_generic
usbserial: USB Serial Driver core
pl2303: Prolific PL2303 USB to serial adaptor driver

Přesto díky za vyzkoušení.

$ dmesg | grep tty
console [tty0] enabled
serial8250: ttyS0 at I/O 0x3f8 (irq = 4) is a 16550A
00:09: ttyS0 at I/O 0x3f8 (irq = 4) is a 16550A
usb 2-10: pl2303 converter now attached to ttyUSB0
ftdi_sio ttyUSB1: Unable to read latency timer: -32
usb 2-4: FTDI USB Serial Device converter now attached to ttyUSB1
usb 2-7: TI USB 3410 1 port adapter converter now attached to ttyUSB2
usb 2-3: pl2303 converter now attached to ttyUSB3
ti_usb_3410_5052_1 ttyUSB2: TI USB 3410 1 port adapter converter now disconnected from ttyUSB2
usb 2-7: TI USB 3410 1 port adapter converter now attached to ttyUSB2
ti_usb_3410_5052_1 ttyUSB2: TI USB 3410 1 port adapter converter now disconnected from ttyUSB2
usb 2-7: TI USB 3410 1 port adapter converter now attached to ttyUSB2
ftdi_sio ttyUSB1: FTDI USB Serial Device converter now disconnected from ttyUSB1
usb 2-4: FTDI USB Serial Device converter now attached to ttyUSB1
ti_usb_3410_5052_1 ttyUSB2: TI USB 3410 1 port adapter converter now disconnected from ttyUSB2
ftdi_sio ttyUSB1: Unable to write latency timer: -32
ftdi_sio ttyUSB1: Unable to write latency timer: -32
usb 2-7: TI USB 3410 1 port adapter converter now attached to ttyUSB2

[blondak]

A co třeba?

dmesg | grep -oE "tty(S|USB)[0-9]+" | sort -u

[Pavel Vymetálek]

Díky, to je zase skoro ono. Ale má to jeden zásadní problém, který mě nenapadl dříve.

Když vytáhnu z USB nějaký převodník na seriák, tak se v dmesg sice objeví device disconnected, ale grep ho stejně vypíše.

Např. ttyUSB2 a ttyUSB3 už tam dávno nemám připojen...

$ dmesg | grep -oE "tty(S|USB)[0-9]+" | sort -u
ttyS0
ttyUSB0
ttyUSB1
ttyUSB2
ttyUSB3

Mimochodem, pěkná patička. V této situaci velmi pravdivá

[Pavel Vymetálek]

Asi nastal čas podívat se, jak to v tom zatraceném HALu dělají Protože to dělají asi dobře...

[blondak]

Pak mě ještě mě napadlo toto

#!/bin/bash
for tty in $(find /sys/class/tty/ -type l); do
        udevadm info --query=path --path=$tty | grep -v virtual > /dev/null
        if [ $? -eq 0 ]; then
                echo $tty | sed "s/.*\///"
        fi
done

ale mimochodem, co je špatného na hal-find-by-capability --capability serial | xargs -n 1 hal-device?

[Pavel Vymetálek]

Ten bashový skript je funkční, ale zase to vypisuje ty porty, které tam nejsou - tentokrát ttyS3 a ttyS4. Nechápu proč jsou v /dev pro ně vytvořena zařízení. Ale za to může asi udev. Měnit pro něj pravidla se mi nepřijde dobré, potřebuju aby to chodilo všude.

Každopádně moc díky za snahu pomoct.

Vypadá to, že se kruh uzavřel...

Na tom "hal-find-by-capability --capability serial | xargs -n 1 hal-device" já nevidím nic špatného, funguje to nejlépe a přesně tak, jak potřebuji.

Původně jsem se ptal právě na to, co je na tom špatného? Odpovědí bylo HAL! Tak nevím.

[Pavel Stárek]

No, vzhledem k tomu, že se distribuce snaží HALu zbavit, bych na něj moc nespoléhal. Zbavují se ho sice pomalu (protože byl zadrátován v dosti programech), ale jistě. Asi by bylo dobré, najít nějaké jiné řešení.

Já si například ve svých programech v Pythonu otevírám všechny porty, které si myslím že by je měl program umět (/dev/ttyS*, /dev/ttyUSB* ale i /dev/ttyM* - pro Moxa karty), a když otevření selže, tak port prostě neexistuje, a nezobrazí se v GUI (například). Jiné řešení mne nenapadlo, parsovat tu hrůzu v /sys se mi moc nechce.

[Pavel Vymetálek]

Stejně to dělám i já ve svém programu, ale přijde mi to divné a pomalé. Navíc když má jiná aplikace zkoumaný port otevřen, tak se někdy ztratí znaky apod. To je ale další problém k řešení...

Navíc mne láká možnost vypsat o tom portu další informace, jako výrobce, čip apod. tak, jak to poskytuje HAL.

[Pavel Stárek]

Tak pak jedině nastudovat zdrojáky HALu, myslím si že parsuje /sys ale to je takové jakési podivné (symlinky sem a tam a vůbec se mi to nelíbí ).

[R]

dmesg urcite nie. Staci, ked to nejaky driver trochu zaspamuje a ziadne seriove porty tam uz nenajdes.

[pc2005]

Co třeba rozparsovat tohle /proc/tty/drivers a podadresář /proc/tty/driver. Jinak některý zařízení maj i něco ve tvaru ttyHSC a věci na FPGA maj zase ttyULx. Imho jméno je irelevatní, to si driver může vybrat jaký chce.

[Pavel Vymetálek]

Problém je v tom, že adresář /proc/tty/driver není přístupný bez práv roota. I když v souborech serial a usbserial jsou potřebé údaje. Díky za nápad.

[Vojta Drbohlav]

Zkus se podívat sem na metodu SerialPortInterface::getPorts(). S trochou úpravy by to mohlo hledat i ty ttyUSB, stačí změnit major a minor, ty se daj najít v dokumentaci jádra. Samozřejmě nutností je používat udev.

[Pavel Vymetálek]

Tak jsem se díval na tu metodu, trochu upravil a opravdu to najde co má, zas je ale problém s těmi /dev/ttyS2 a /dev/ttyS3, které jsou vytvořené v /dev/ ale v počítači nejsou.

#include <libudev.h>
#include <stdio.h>
#include <stdlib.h>
#include <locale.h>
#include <unistd.h>

int main (void) {
	int minor;
	struct udev *udev;
	udev = udev_new();
	if (!udev) {
			printf("Can't create udev\n");
			exit(1);
	}
	for(minor = 0; minor <= 255; ++minor) {
		struct udev_device * udev_device = udev_device_new_from_devnum(udev, 'c', makedev(188, minor));
		if(udev_device != NULL) {
			printf("%s\n", udev_device_get_devnode(udev_device));
			udev_device_unref(udev_device);
		}
		else
			break; // mozna by se melo pokracovat ve vyhledavani..
	}
	for(minor = 64; minor <= 255; ++minor) {
		struct udev_device * udev_device = udev_device_new_from_devnum(udev, 'c', makedev(4, minor));
		if(udev_device != NULL)
		{
				printf("%s\n", udev_device_get_devnode(udev_device));
				udev_device_unref(udev_device);
		}
		else
			break; // mozna by se melo pokracovat ve vyhledavani..
	}
	udev_unref(udev);
	return 1;
}

Možná to ještě zkusit port po portu otevřít, a jestli se podaří, tak ten port tam je...

Díky za inspiraci.

[frr]

Na standardní /dev/ttySx (ne-USB) by určitě šlo zeptat se programem "setserial". Na kterých portech ukáže neprázdný UART, tam něco našel.

[Pavel Vymetálek]

# setserial -g /dev/tty[USB]*
/dev/ttyS0, UART: 16550A, Port: 0x03f8, IRQ: 4
/dev/ttyS1, UART: unknown, Port: 0x02f8, IRQ: 3
/dev/ttyS2, UART: unknown, Port: 0x03e8, IRQ: 4
/dev/ttyS3, UART: unknown, Port: 0x02e8, IRQ: 3
/dev/ttyUSB0, UART: 16654, Port: 0x0000, IRQ: 0
/dev/ttyUSB1, UART: 16550A, Port: 0x0000, IRQ: 0

Funguje to i na USB-serial převodníky i když si vymýšlí typ UARTu

Ano, je to řešení, výstup lze snadno parsovat, ale přeci jen mne láká možnost získat informace o výrobci, čipu, s/n apod... Když se pracuje s mnoha porty, tak se to hodí. Ale třeba se ve zdrojáku setserial dozvím něco zajímavého

Každopádně díky.

[frr]

O výrobci čipu a sériovém čísle?
Něco zjistíte snad na USB, pomocí nástrojů specifických pro USB. Podle VID/PID poznáte primárně spíš výrobce donglu, než výrobce čipu. Další podrobnosti jedině tak, že si přidáte nějaká printk() do driveru pro danou rodinu převodníků USB/serial (= pro daný USB čip), pokud víte co v hardwaru hledat.
Pomocí setserial ohledně obecného sériového portu nic dalšího nezjistíte. Podle typu UARTu můžete odhadnout, že 16950 je Oxford (dnes PLX), 16750 by mohl být Exar. 16550A může být naprosto jakýkoli výrobce. Konfigurační registry UARTu neobsahují nic jako "vendor ID" nebo "revision", nedejbože sériové číslo... A to nemluvím o tom, že byste si na ten UART musel sáhnout přímo na hardware (ioperm() a inb()/outb()), protože ioctl(TIOCGSERIAL) nic pokročilého nevrací. Ostatně i ten typ UARTu si linuxový ovladač (tipuju drivers/serial/8250.c) odvozuje docela krkolomnou heuristikou.
Tak mě napadá, že podle bázové adresy (>=0x400) by se dala poznat PCI zařízení, a dokonce dohledat odpovídající IO window (PCI BAR), potažmo konkrétní PCI device - a jeho Vendor/Device/SubVendor/SubDevice/Revision. Což opět někdy ukazuje na výrobce čipu, jindy na výrobce desky.
A ještě by se dalo čenichat na IO portech 0x2E+2F / 0x4E+4F, jestli není v systému nějaký známý SuperIO šváb, a pokud ano tak jaký. Inspiraci hledejte třeba v drivers/watchdog/w83627hf_wdt.c . Opět se dá zjistit vendor ID, device ID a snad i nějaká revize - případně se dají dohledat, kam jsou namapované adresy sériových portů (bázové adresy v IO space), ale to už je specifické pro konkrétní čipy = moc práce. A hele, on na to existuje SuperIOtool
A ještě by teoreticky mohl něco vypsat dmidecode, ale odhaduju že o SuperIO tam toho moc nebude - možná seznam COM portů bez dalších informací.

[Pavel Vymetálek]

Díky za vyčerpávající odpověď. Každopádně nechci s kanónem na vrabce. Všechno co potřebuji, vypisuje HAL a jsou tam i výrobci čipů, VID/PID, sériová čísla adaptérů apod. Viz výpis z mého PC.

$ hal-find-by-capability --capability serial | xargs -n 1 hal-device
udi = '/org/freedesktop/Hal/devices/usb_device_403_6001_12345678_if0_serial_usb_0' // to 12345678 je opravdu sériové číslo převodníku - sám jsem ho do eeprom zapisoval
  info.category = 'serial'  (string)
  linux.hotplug_type = 2  (0x2)  (int)
  linux.subsystem = 'tty'  (string)
  linux.device_file = '/dev/ttyUSB2'  (string)
  info.subsystem = 'tty'  (string)
  info.product = 'FT232 USB-Serial (UART) IC'  (string)
  info.udi = '/org/freedesktop/Hal/devices/usb_device_403_6001_12345678_if0_serial_usb_0'  (string)
  linux.sysfs_path = '/sys/devices/pci0000:00/0000:00:02.0/usb2/2-4/2-4:1.0/ttyUSB2/tty/ttyUSB2'  (string)
  info.parent = '/org/freedesktop/Hal/devices/usb_device_403_6001_12345678_if0'  (string)
  serial.originating_device = '/org/freedesktop/Hal/devices/usb_device_403_6001_12345678_if0'  (string)
  info.capabilities = { 'serial' } (string list)
  serial.device = '/dev/ttyUSB2'  (string)
  serial.port = 0  (0x0)  (int)
  serial.type = 'usb'  (string)

udi = '/org/freedesktop/Hal/devices/usb_device_451_f430_TUSB34103D299682E658FF15_if0_serial_usb_0'
  info.category = 'serial'  (string)
  linux.hotplug_type = 2  (0x2)  (int)
  linux.subsystem = 'tty'  (string)
  linux.device_file = '/dev/ttyUSB1'  (string)
  info.subsystem = 'tty'  (string)
  info.product = 'MSP-FET430UIF JTAG Tool'  (string)
  info.udi = '/org/freedesktop/Hal/devices/usb_device_451_f430_TUSB34103D299682E658FF15_if0_serial_usb_0'  (string)
  linux.sysfs_path = '/sys/devices/pci0000:00/0000:00:02.0/usb2/2-7/2-7:2.0/ttyUSB1/tty/ttyUSB1'  (string)
  info.parent = '/org/freedesktop/Hal/devices/usb_device_451_f430_TUSB34103D299682E658FF15_if0'  (string)
  serial.originating_device = '/org/freedesktop/Hal/devices/usb_device_451_f430_TUSB34103D299682E658FF15_if0'  (string)
  info.capabilities = { 'serial' } (string list)
  serial.device = '/dev/ttyUSB1'  (string)
  serial.port = 0  (0x0)  (int)
  serial.type = 'usb'  (string)

udi = '/org/freedesktop/Hal/devices/pnp_PNP0501_serial_platform_0'
  info.category = 'serial'  (string)
  linux.hotplug_type = 2  (0x2)  (int)
  linux.subsystem = 'tty'  (string)
  linux.device_file = '/dev/ttyS0'  (string)
  info.subsystem = 'tty'  (string)
  info.product = '16550A-compatible COM port'  (string) // to mi stačí
  info.udi = '/org/freedesktop/Hal/devices/pnp_PNP0501_serial_platform_0'  (string)
  linux.sysfs_path = '/sys/devices/pnp0/00:09/tty/ttyS0'  (string)
  info.parent = '/org/freedesktop/Hal/devices/pnp_PNP0501'  (string)
  serial.originating_device = '/org/freedesktop/Hal/devices/pnp_PNP0501'  (string)
  info.capabilities = { 'serial' } (string list)
  serial.device = '/dev/ttyS0'  (string)
  serial.port = 0  (0x0)  (int)
  serial.type = 'platform'  (string)

udi = '/org/freedesktop/Hal/devices/usb_device_67b_2303_noserial_if0_serial_usb_0'
  info.category = 'serial'  (string)
  linux.hotplug_type = 2  (0x2)  (int)
  linux.subsystem = 'tty'  (string)
  linux.device_file = '/dev/ttyUSB0'  (string)
  info.subsystem = 'tty'  (string)
  info.product = 'PL2303 Serial Port'  (string)
  info.udi = '/org/freedesktop/Hal/devices/usb_device_67b_2303_noserial_if0_serial_usb_0'  (string)
  linux.sysfs_path = '/sys/devices/pci0000:00/0000:00:02.0/usb2/2-10/2-10:1.0/ttyUSB0/tty/ttyUSB0'  (string)
  info.parent = '/org/freedesktop/Hal/devices/usb_device_67b_2303_noserial_if0'  (string)
  serial.originating_device = '/org/freedesktop/Hal/devices/usb_device_67b_2303_noserial_if0'  (string)
  info.capabilities = { 'serial' } (string list)
  serial.device = '/dev/ttyUSB0'  (string)
  serial.port = 0  (0x0)  (int)
  serial.type = 'usb'  (string)

Z dmesg dostanu také vcelku vyčeřpávající informace...

Jen z toho HALu je to takové hezké a učesané. Teď to nemohu najít, ale někde v dokumentaci k libudev jsem se dočetl, že mají v plánu obohatit výstupní informace tak, jak to asi dělá HAL. Bylo to někde v souvislosti se SOLIDem z KDE4, který doposud používá HAL.

Možná by to byl námět na zpracování enumerátoru sériových portů pro Jardíka I když to vypadá, že si už vybral vypalovačky...

[Pavel Vymetálek]

Už se to začíná rýsovat pomocí libudev díky Jardíkovi. Viz diskuze u jeho blogu.

[frEon]

minor a major cisla najdes i v /proc:

cat /proc/devices
Character devices:
  1 mem
  4 /dev/vc/0
  4 tty
  4 ttyS
  5 /dev/tty
  5 /dev/console
  5 /dev/ptmx
  7 vcs
 10 misc
 13 input
 21 sg
 29 fb
128 ptm
136 pts
180 usb
189 usb_device
202 cpu/msr
203 cpu/cpuid
226 drm
251 hidraw
252 usbmon
253 bsg
254 rtc

Block devices:
  1 ramdisk
259 blkext
  7 loop
  8 sd
  9 md
 65 sd
 66 sd
 67 sd
 68 sd
 69 sd
 70 sd
 71 sd
128 sd
129 sd
130 sd
131 sd
132 sd
133 sd
134 sd
135 sd
180 ub
253 device-mapper
254 mdp
