Dotaz: RRDtool - měření teploty - Raspberry pi

[Petr.M]

Dobry den.

Dostal jsem od rodičů k narozeninám Raspberry pi.

Připojil jsem si k němu teplotní čidlo DS1820.

Po elektro stránce jsem postupoval podle tohoto a funguje mi to..

http://raspberrypi.cz/1-zapojeni-ds2482s-100-i2c-1wire-a-teplotnich-cidel-ds18b20-soucastky-zapojeni-instalace-nastaveni-mysql-php-web-android-aplikace/

Bohužel na programovaní nějakého MySQL nema zkušeností.

Našel jsem návod,jak udělat graf přes RRDtoo pomocí python.

http://www.kompf.de/weather/pionewiremini.html

Mé čidlo však není připojeno přes ten GPIO pin ale přes I2C-1wire DS2482S-100

Pomůže mí prosím někdo?

sudo apt-get install rrdtool python-rrdtool

Kam umistít tu tabulku s databazí?

rrdtool create temperature.rrd --step 900 \

Odpovědi

[mhepp]

Použij aplikace z balíčku ow-shell. Ten Ti zpřístupní 1wire sběrnici, i když je přes I2C. Potřebuješ ještě modul ds2482 a i2c_dev, ale ten by měl být součástí Rpi jádra. Také to mám takhle, protože 1-wire přes GPIO je emulované a dělalo to paseku.

A soubor s RRD umístíš tam, kde Ti to bude vyhovovat a budeš míť právo zápisu. Pokud bys ale chtěl být ubersprávný, tak by sis měl vytvořit adresář ve /var/lib/ a soubor s RRD umístit tam.

[Petr.M]

Mi to funguje.

/mnt/1wire/28.48D4A8040000/temperature

V tom souboru temperature mam aktuální teplotu.

http://www.fastimages.eu/?v=111111ere.png

Už jsem přišel i na to jak vytvořit tu databazi.

http://www.fastimages.eu/?v=rrdtool1.png

Ten read_temp.py skript asi neupravím.

Ve škole mame kroužek delphi, je to troch podobné, ale přece jen i v tom delphi jsem začátečník.

[Petr.M]

Ono to zas nevypada tak složitě

tfile = open ("/ sys / bus / W1 / devices / 28-000004abe3fa / w1_slave ")

Tu by stačilo změnít cestu k memu teplomětu.

tfile = open("/mnt/1wire/28.48D4A8040000/temperature")

text = tfile.read() // přečte teplotu

tfile.close() // uzavře soubor

Ted by chtělo jen zaokrouhlít tu ziskanou teplotu v proměnne text 23.875 na 23.8 a uložit do databaze.

Jak to mate prosím řešene?

[kulichs]

místo temperature načítej fasttemp

[Petr.M]

Děkují moc za radu.

Už to umím nečist přes php i lazarus. Ještě nějaký ten graf a spokojen :(

[ET]

koukni na stranky rrdtool, je tam i tutorial a v kapitole "Time to create some graphics" je i ukazka, jak takovy graf z rrd zkonstruovat - je to par stranke v anglictine, doporucuju precist cele, at se neco priucis

[Petr.M]

Databazi mam /home/pi/teplota/teplomer1.rrd

Teplota čidla je v souboru /mnt/1wire/28.48D4A8040000/fasttemp

pi@raspberrypi ~ $ sudo rrdtool update /home/pi/teplota/teplomer1.rrd N:`cat /mnt/1wire/28.48D4A8040000/fasttemp`

ERROR: mmaping file '/home/pi/teplota/teplomer1.rrd': Nepřípustný argument

[mhepp]

Tak owfs bych nepoužíval, občas spadne a tváří se že běží, ale teplotu Ti nepošle. Raději použij aplikaci owread. Například takhle:

owread /28.48D4A8040000/fasttemp

Navíc, owread funguje i pod obyčejným uživatelem, takže není potřeba používat sudo.

unset LANG
teplota=`owread /28.48D4A8040000/temperature12`
teplota=`printf '%.1f' $teplota`
rrdtool update /home/pi/teplota/teplomer1.rrd N:${teplota:-NaN}

(První příkaz odnastaví jazyk -- kvůli rozdílu v desetinných číslech -- 1.1 kontra 1,1. Druhý načte teplotu, třetí ji zaokrouhlí na jedno desetinné místo a čtvrtý uloží do RRD. Konstrukce

${teplota:-NaN}

zajistí, že pokud se nepovede načíst teplota, uloží se do RRD hodnota „Neznámá hodnota“.)

[Petr.M]

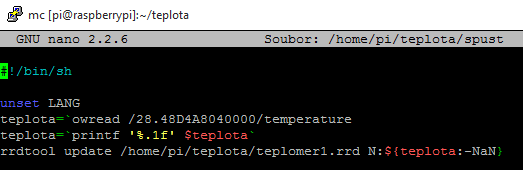

Příloha:

• tep.png (5293 bytů)

pi@raspberrypi ~ $ sudo /home/pi/teplota/spust

/home/pi/teplota/spust: 6: /home/pi/teplota/spust: Syntax error: EOF in backquote substitution

Foto v přiloze.

owread /28.48D4A8040000/temperature

vypiše to teplotu 21.1875

Když zakomentují ten 6 řádek a pod něj dam

echo "21.4" > /home/pi/teplota/teplomer1.rrd

Vše OK a do souboru teplomer1.rrd se uloží 21.4

Tim je vidět že do souboru jde možno zapisovat.

Kde muže byt ještě kopanec?

[reb]

Na konci ctvrteho radku chybi backquote (`).

[Petr.M]

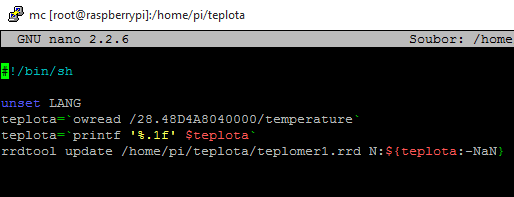

Příloha:

• tep.png (5176 bytů)

info v přiloze.

pi@raspberrypi ~ $ sudo /home/pi/teplota/spust

ERROR: reached EOF while loading header rrd->stat_head

[mhepp]

Ještě se dívám, že místo /bin/sh je potřeba použít /bin/bash kvůli té konstrukci ${teplota:-NaN}. To nevím, jestli sh umí.

Jinak, echo '21.4' > soubor.rrd je chyba! Přepíše se celý obsah souboru tím 21.4, takže je třeba vytvořit RRD znovu (tím rrdtool create)

[Petr.M]

Vše jsem s toho teplomer1.rrd smazal

Spustil jsem soubor create_db

#!/bin/bash

rrdtool create teplomer1.rrd --start N --step 300 \

DS:temp:GAUGE:600:U:U \

DS:outtemp:GAUGE:600:U:U \

RRA:AVERAGE:0.5:1:12 \

RRA:AVERAGE:0.5:1:288 \

RRA:AVERAGE:0.5:12:168 \

RRA:AVERAGE:0.5:12:720 \

RRA:AVERAGE:0.5:288:365

a pak /home/pi/teplota/spust

Je to ok ale databaze furt prazdna.

[Petr.M]

Tak mi to funguje cele jen ta databaze je furt prazdna.

Tomu skriptu spust.sh se nějak nechce.

Dal jsem i do crontab */5 * * * * /home/pi/teplota/spust.sh

V logech vidím jak se ten skript spouští co 5 minut.

Ale nezapisuje :(

[Petr.M]

/bin/bash

unset LANG

teplota=`owread /28.48D4A8040000/temperature`

teplota=`printf '%.1f' $teplota`

rrdtool update /home/pi/teplota/teplomer_1.rrd N:${teplota:-NaN}

echo ${teplota} > /home/pi/teplota/test.txt

Do toho textaku to tu teplotu co 5 minut normálně zapisuje.

Tedy kopanec je někde tady.

rrdtool update /home/pi/teplota/teplomer_1.rrd N:${teplota:-NaN}

[mhepp]

Problém je v tom, že při vytváření jsi nastavil RRD na dvě nezávislé hodnoty -- temp a outtemp. A při update ukládáš pouze jednu (ano, druhé čidlo nemáš, ale do RRD musíš něco uložit).

Správně bys tedy měl volat update takhle:

rrdtool update /home/pi/teplota/teplomer_1.rrd N:${teplota:-NaN}:NaN

A až zapojíš druhé čidlo, tak to NaN nahradíš za proměnou obsahující teplotu druhého čidla.

[Petr.M]

Hm, už to začinam chapat :)

Takže při vytvaření si mužu vytvořit třeba 3 nezavisle hodnot pro 3 čidla.

A pak to do toho ukladat.

rrdtool update /home/pi/teplota/teplomer_1.rrd N:${teplota:-NaN}:{teplota1:-NaN}:{teplota2:-NaN}

[mhepp]

Ano, uz to zacinas chapat! Gratuluji!

[Petr.M]

Tak děkují všem tady za pomoc a trpělivost.

Už to funguje :)
