Kamerové systémy II : Hikvision

30.11.2014 21:34 | Přečteno: 5162× | plky

Pod minulým zápiskem "Kamerové systémy" byl zmíněn v diskusi systém Hikvision. Už se mi také dostal do ruky.

Šéf na něj nějak narazil na netu, tak jsem mu řekl, ať ho donese na hraní, než ho nasadí do reálu.

Hikvision

Jde o čínskou firmu, u které stát financuje CCTV, jejich výrobky tedy používá vláda a mají i různé další věci pro dohledová centra apod. Kvalita snímačů je celkem na vysoké úrovni.
Údajně by měl být tento systém hojně využíván v našich věznicích, ale potvrzeno to nemám, třeba je to jen báchorka.

Hikvision DS-7604NI-SE/P

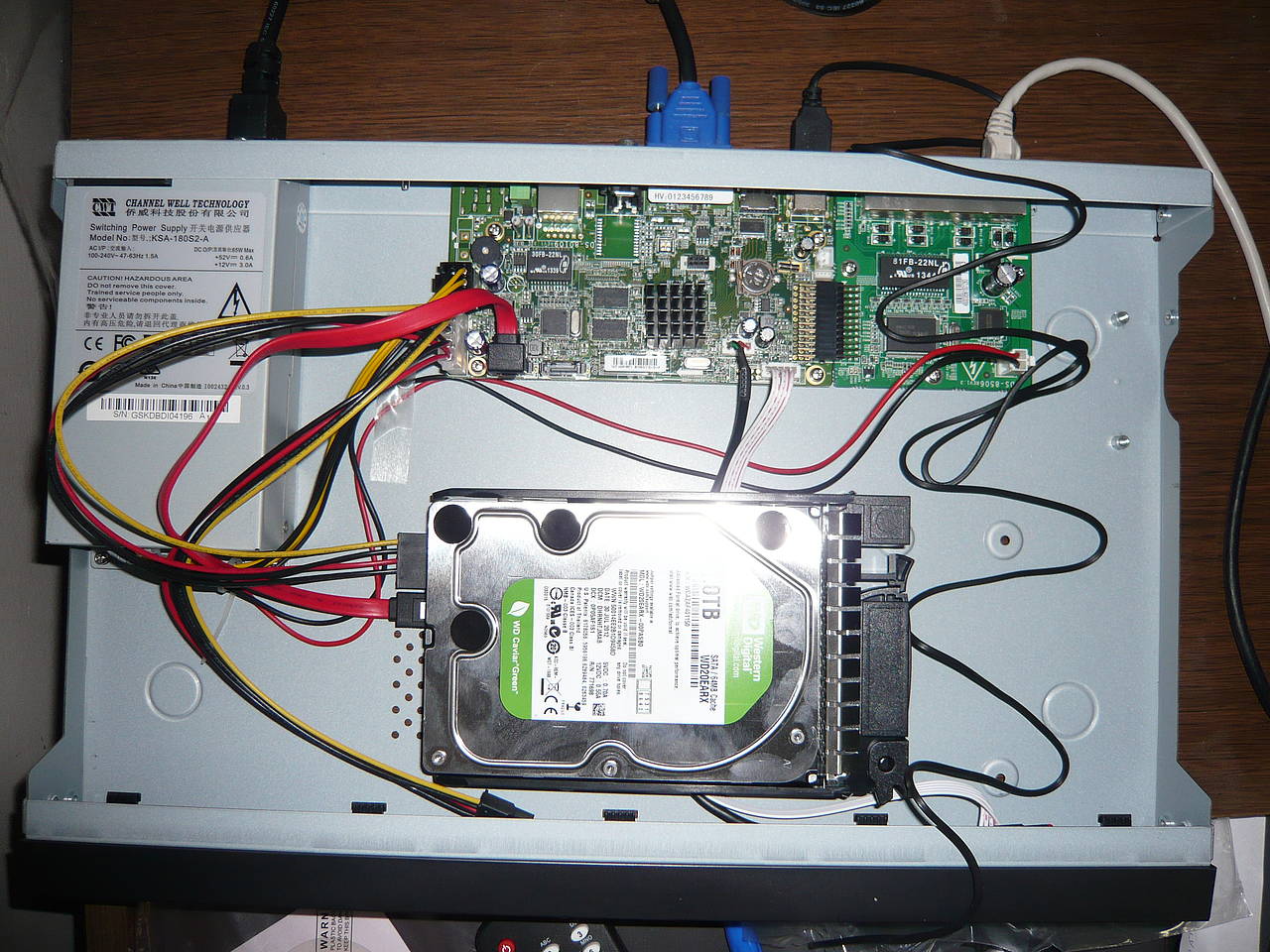

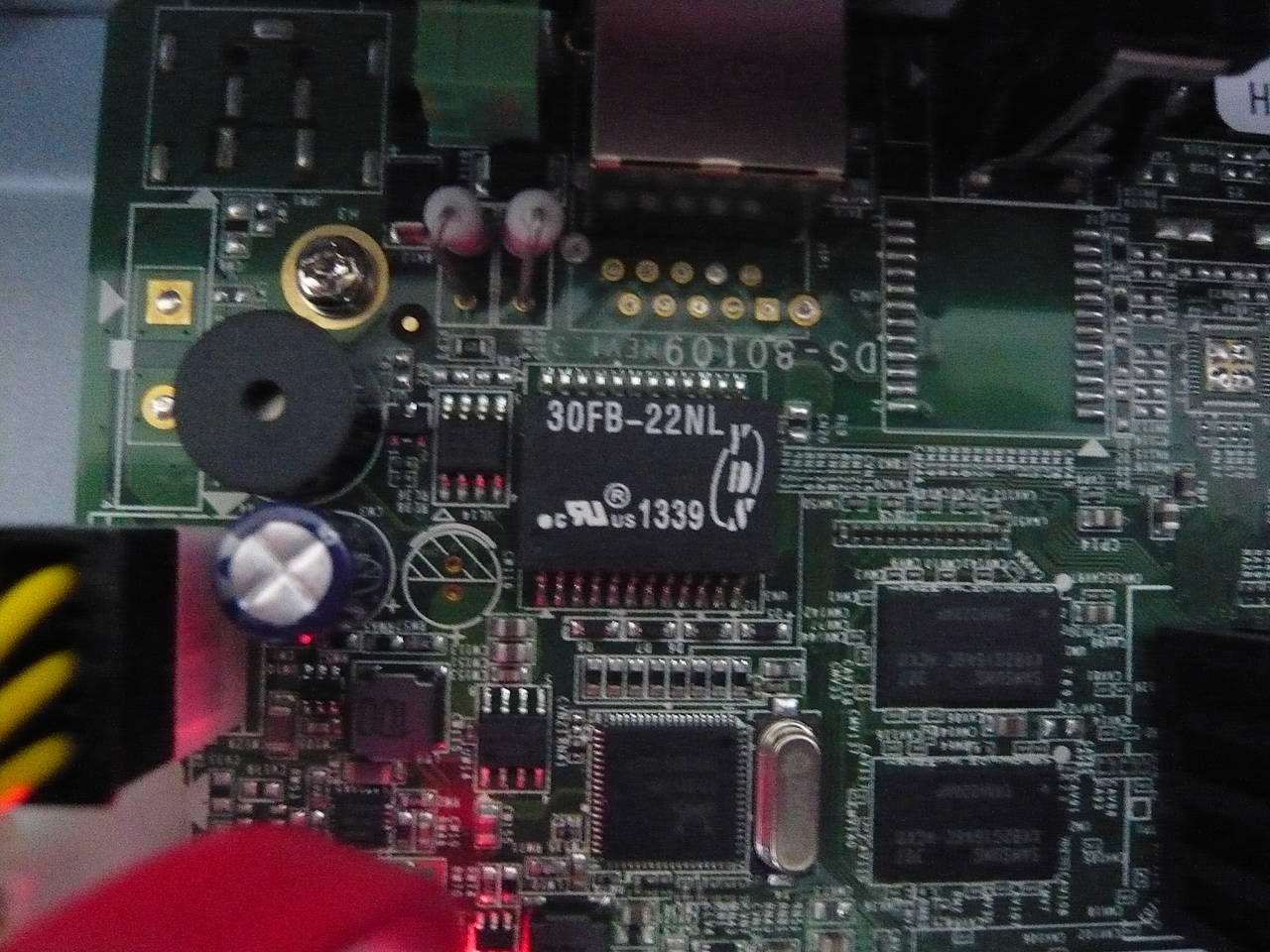

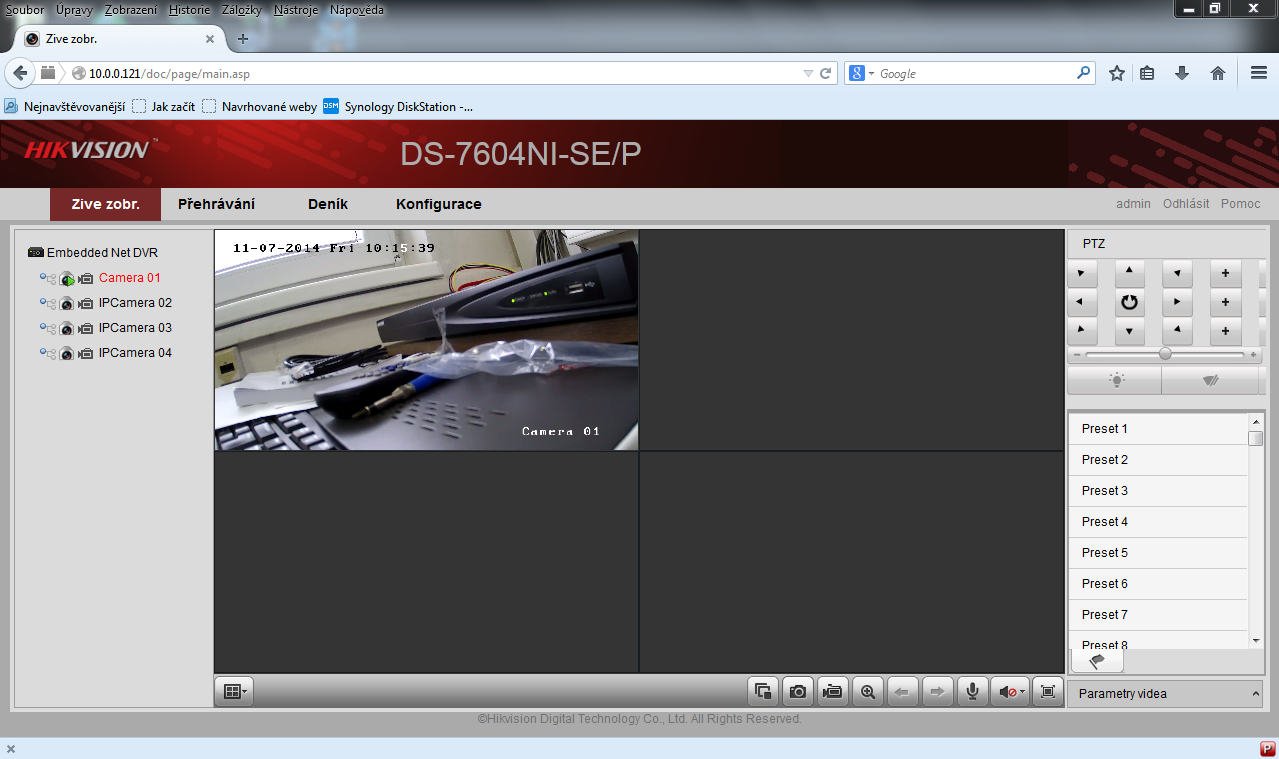

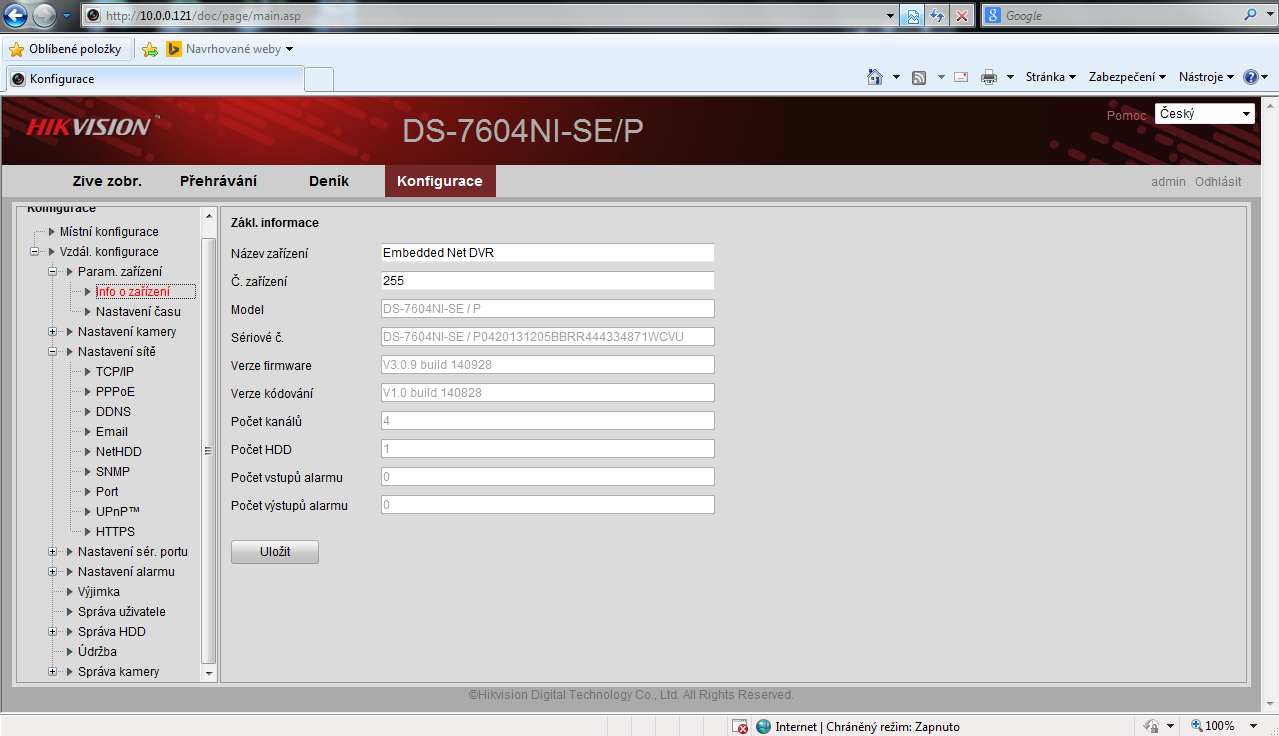

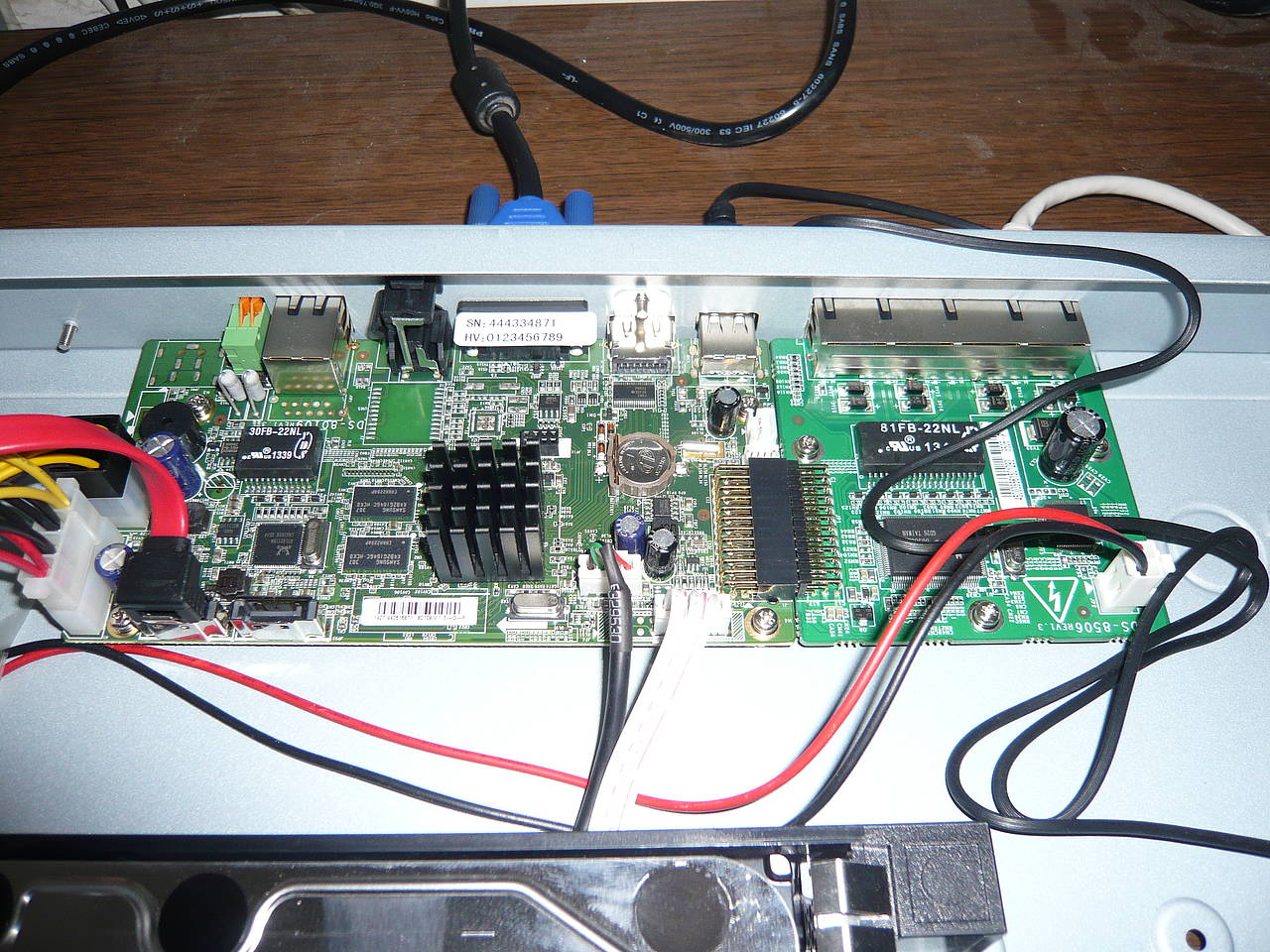

Webové rozhraní je triviální, pěkně klikací s podporou češtiny. Přehrávání videa je řešeno nějakým exe kontejnerem, který se stahuje z přehrávače a následně instaluje (takže win only). Manipulace s videem pak prostřednictvím tohoto sw funguje jak v IE, tak ve FF. Záznam jde přepnout do full screenu, procházení historie je intuitivní brnkačka. Možnosti nastavení jsou bohaté a plně dostatečné. Lze připojit 2x SATA hdd (při formátování beeper pěkně křičí). Rozhraní, které je vidět na připojeném monitoru je téměř totožné s rozhraním, které lze vidět ve webovém prohlížeči. Disk na snímkách níže je z jednoho storage včetně hotswap rámečku a je jen pohozen v bedně.

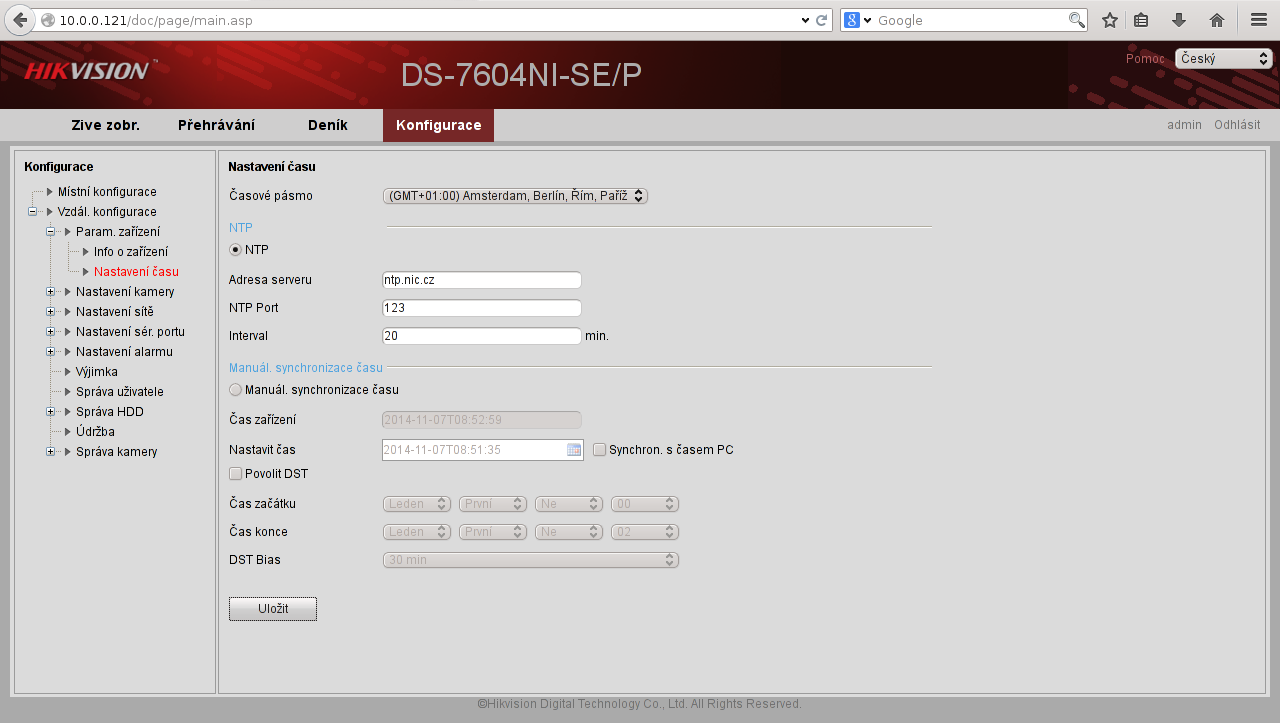

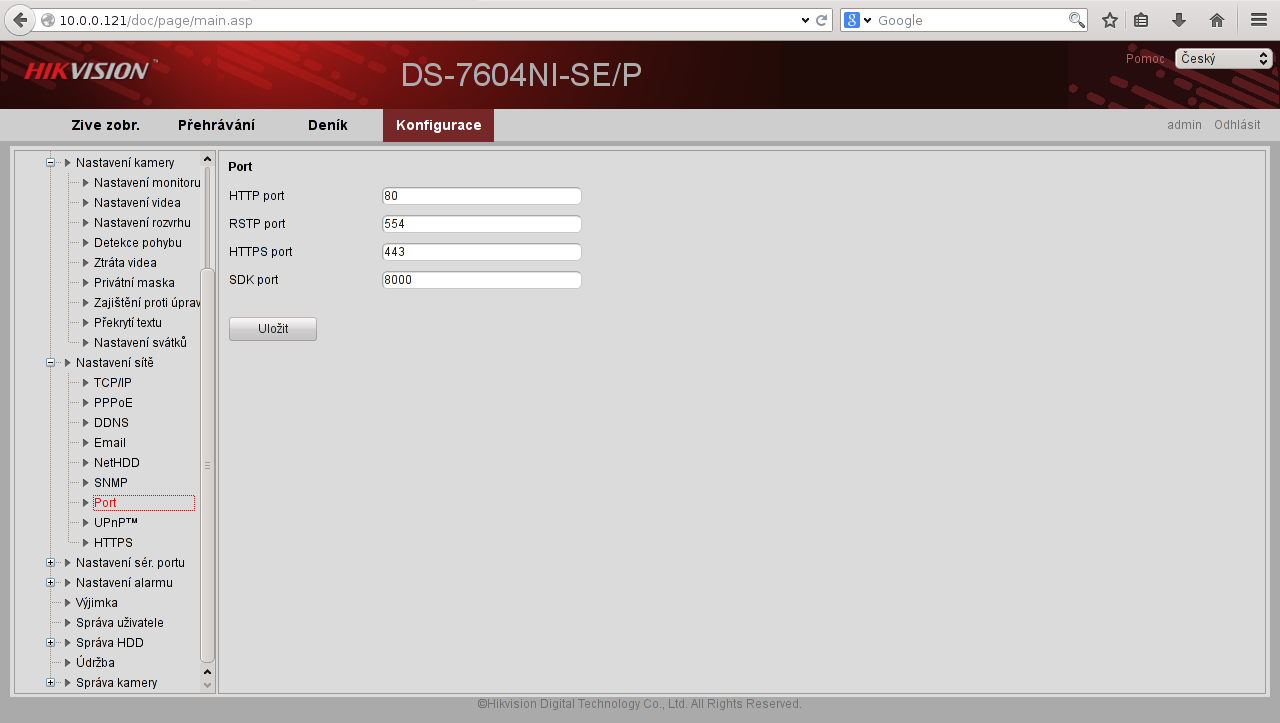

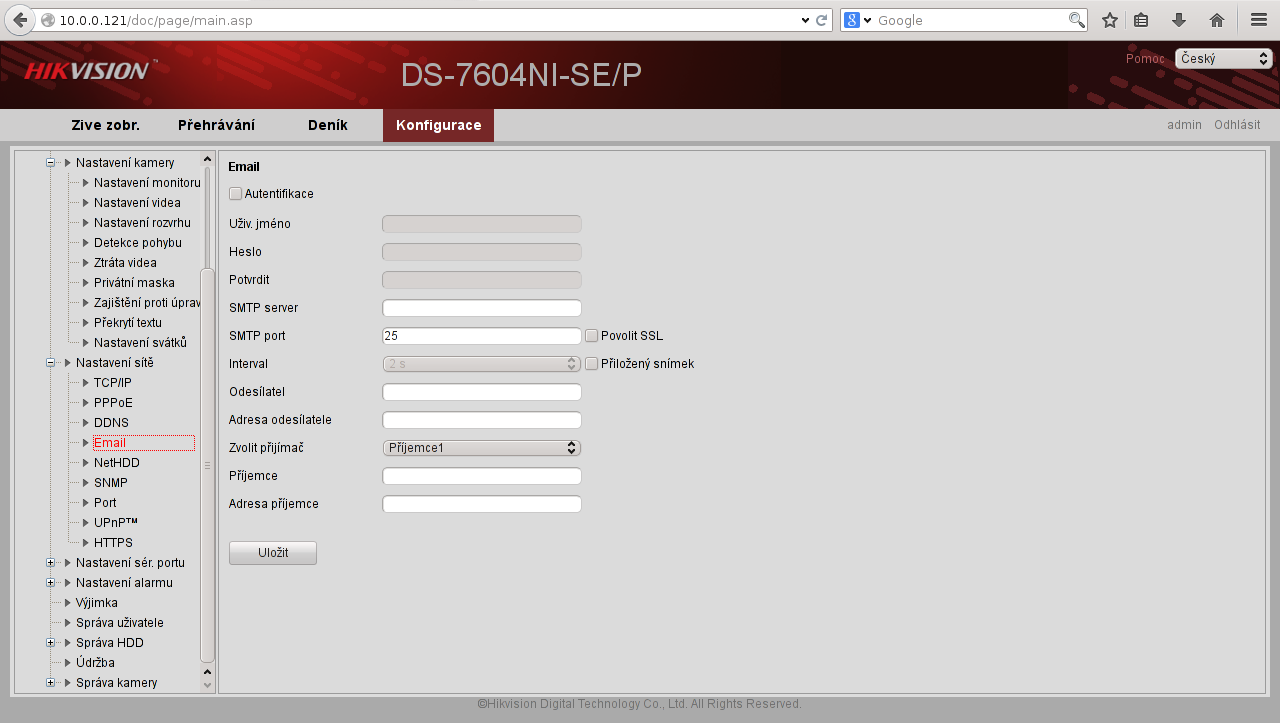

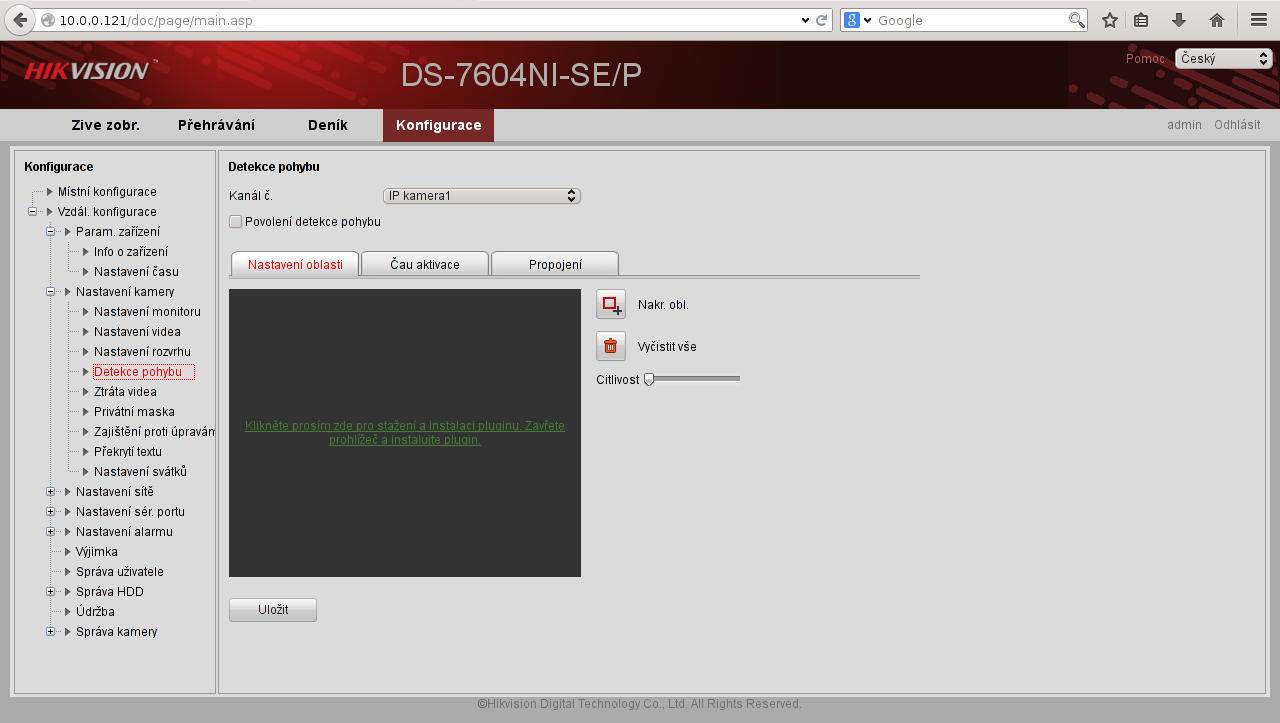

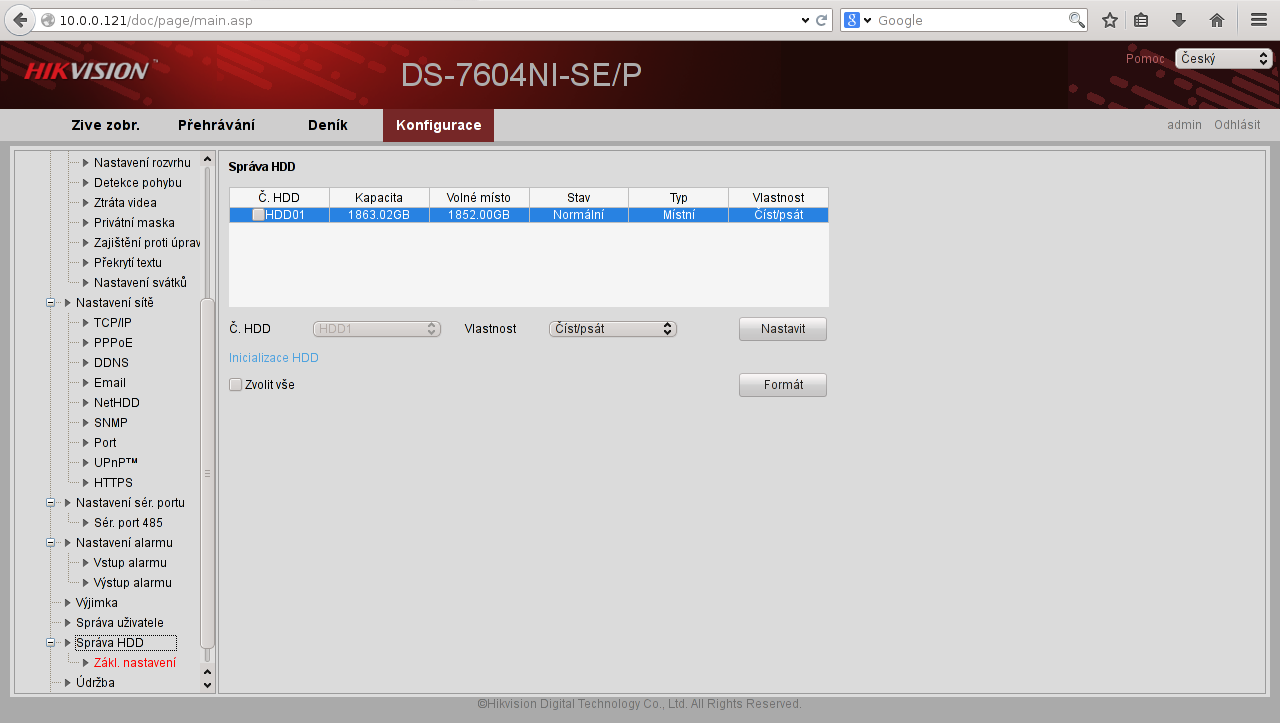

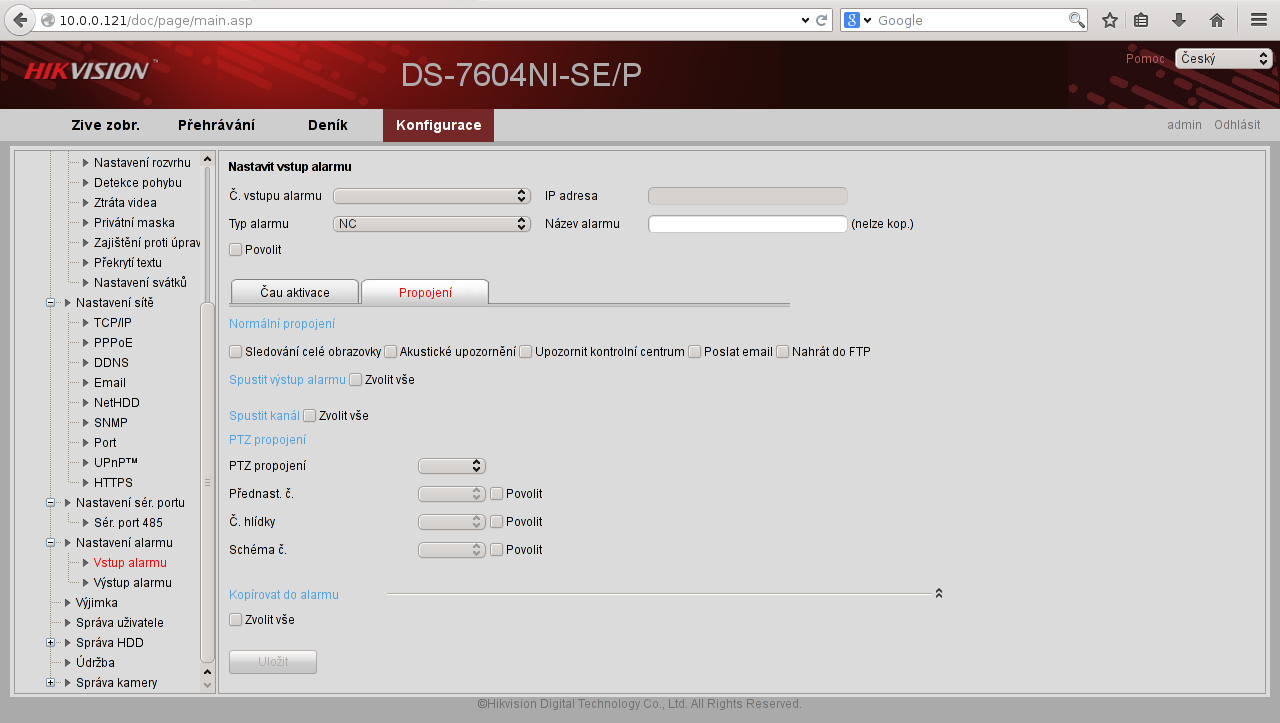

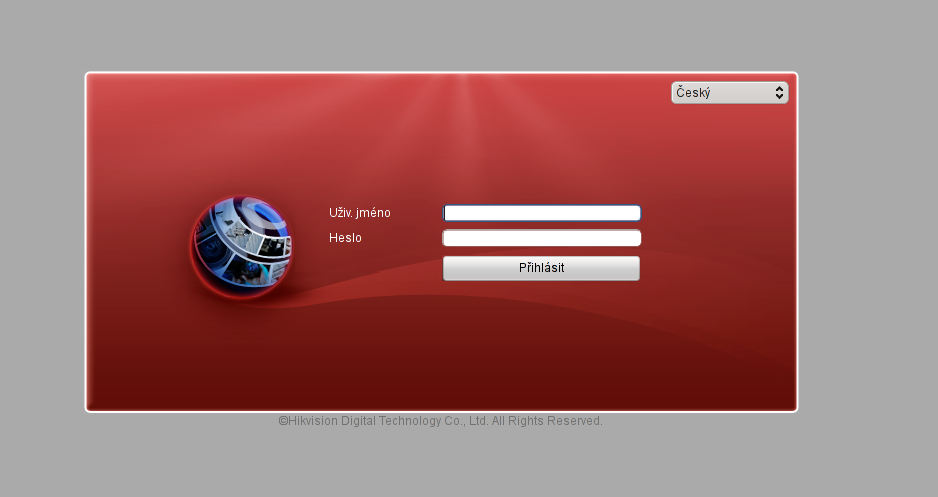

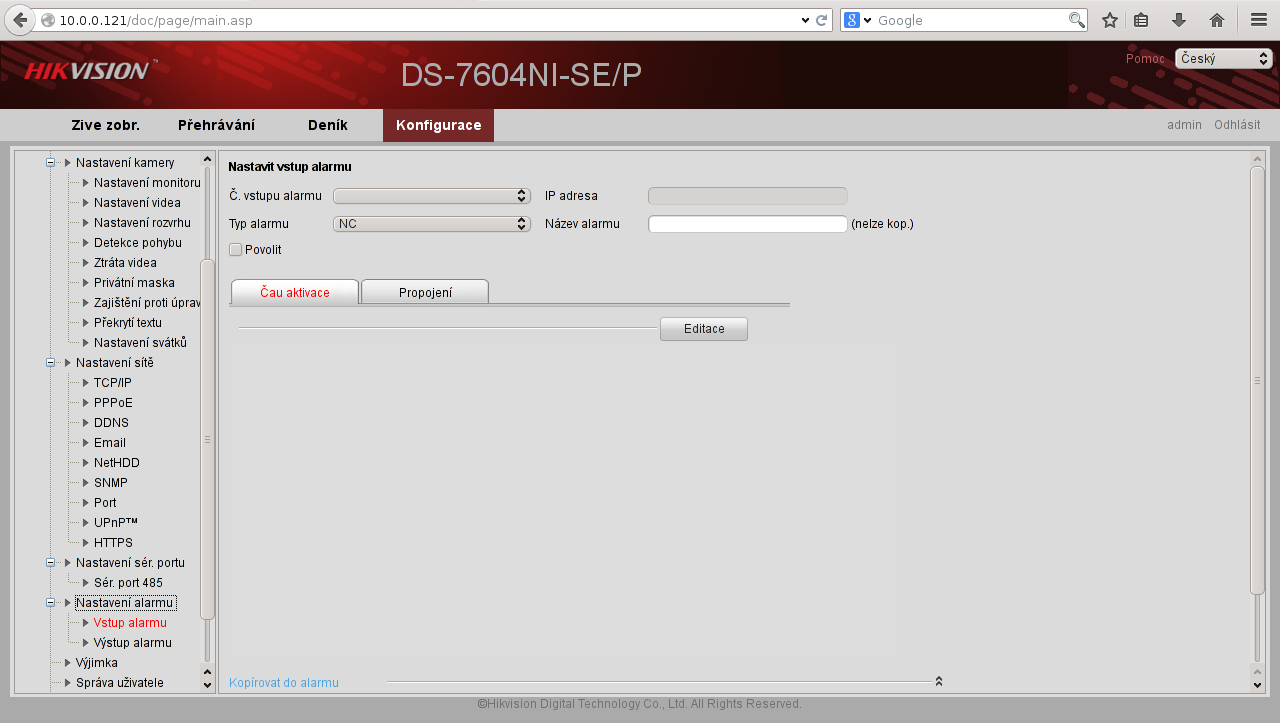

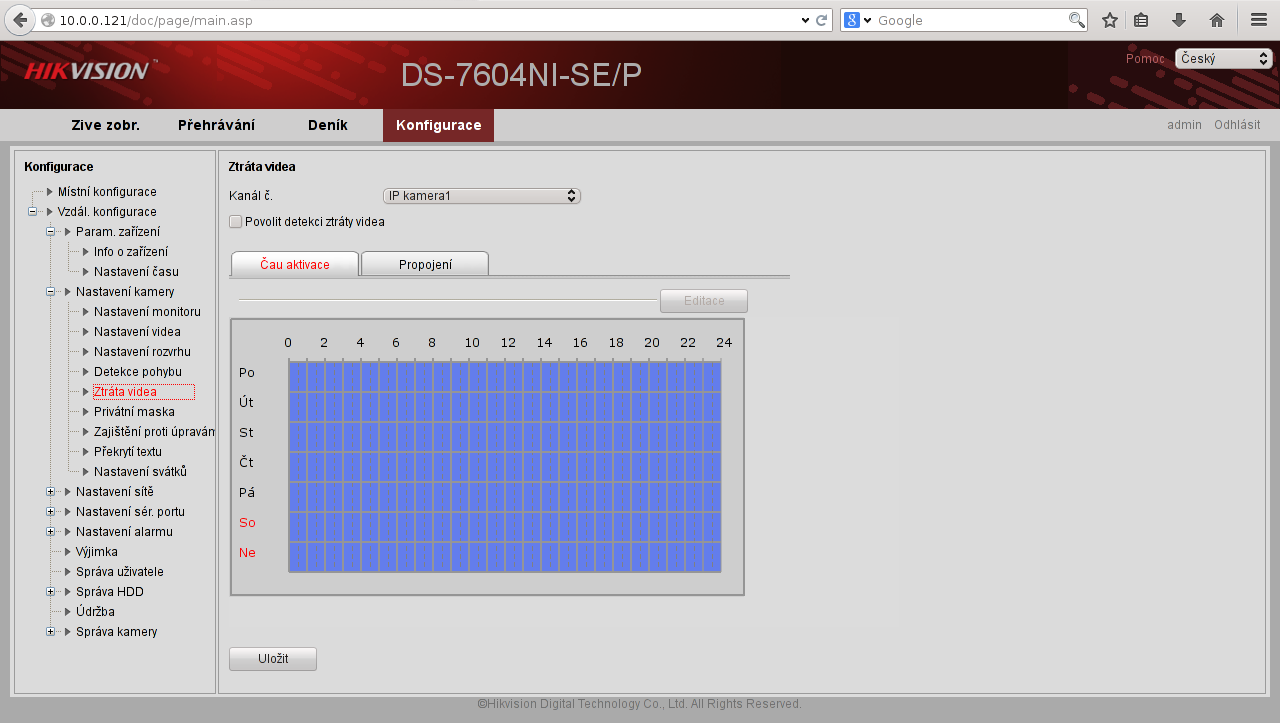

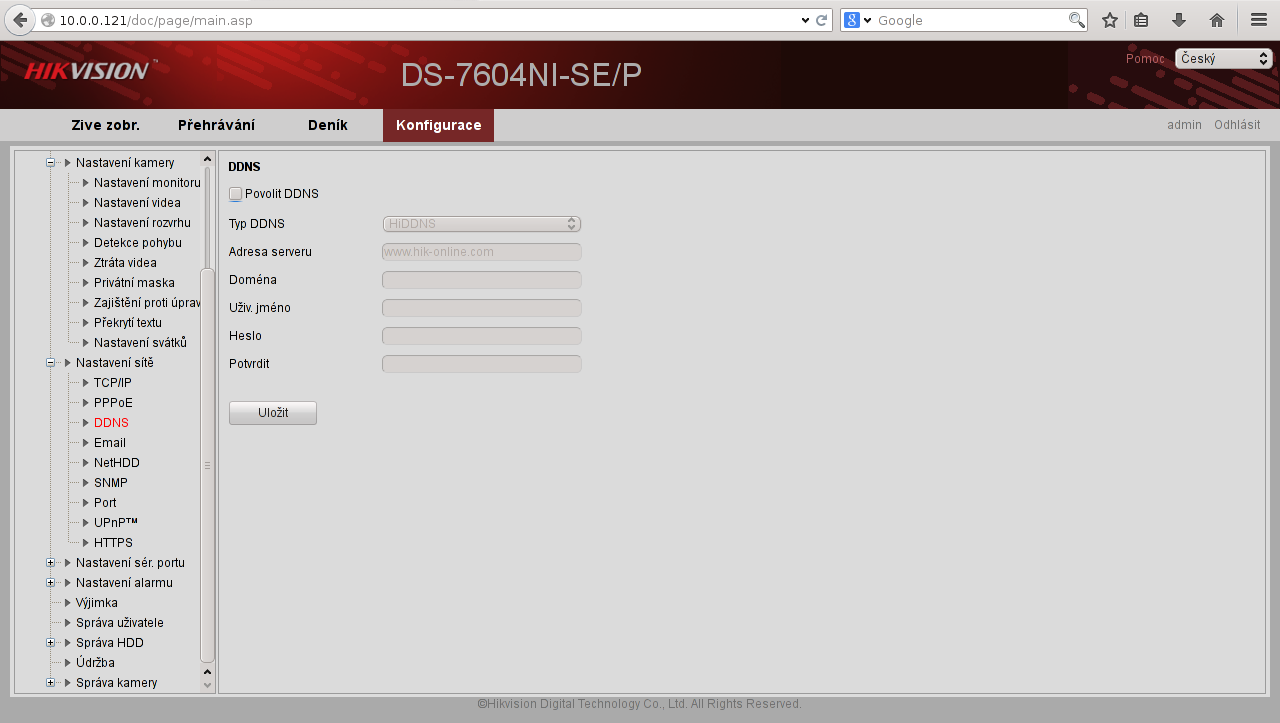

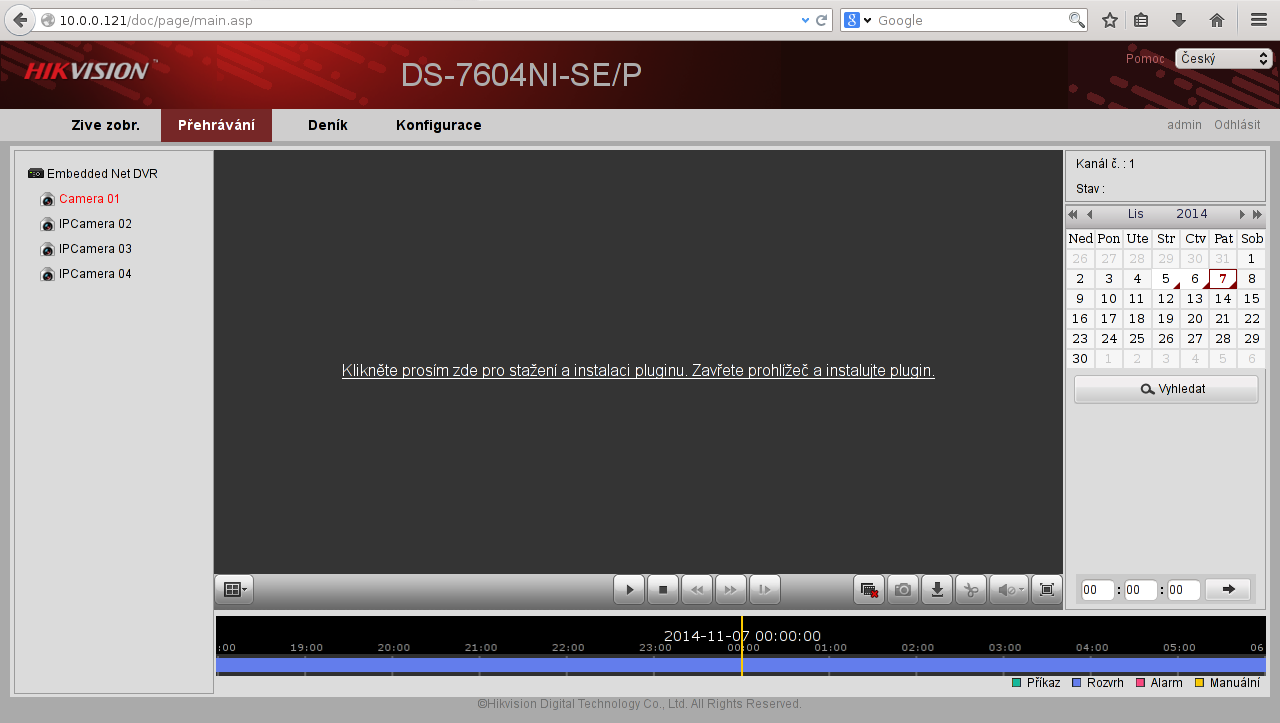

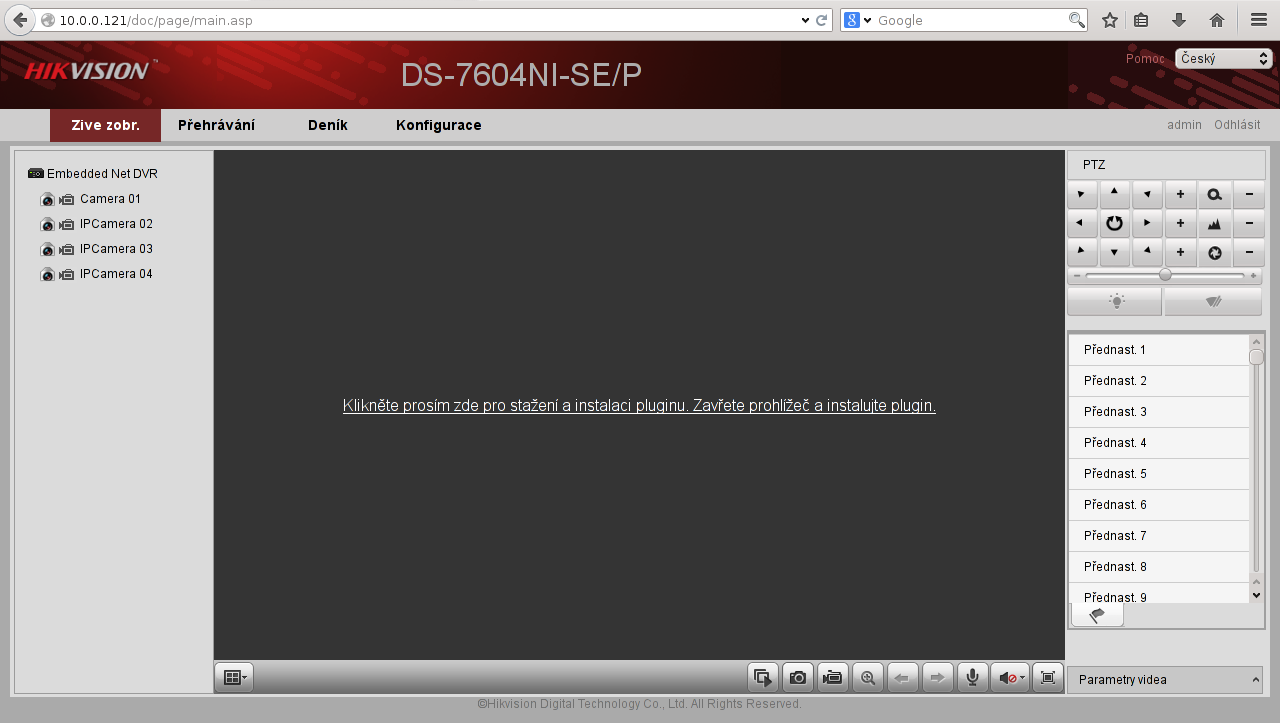

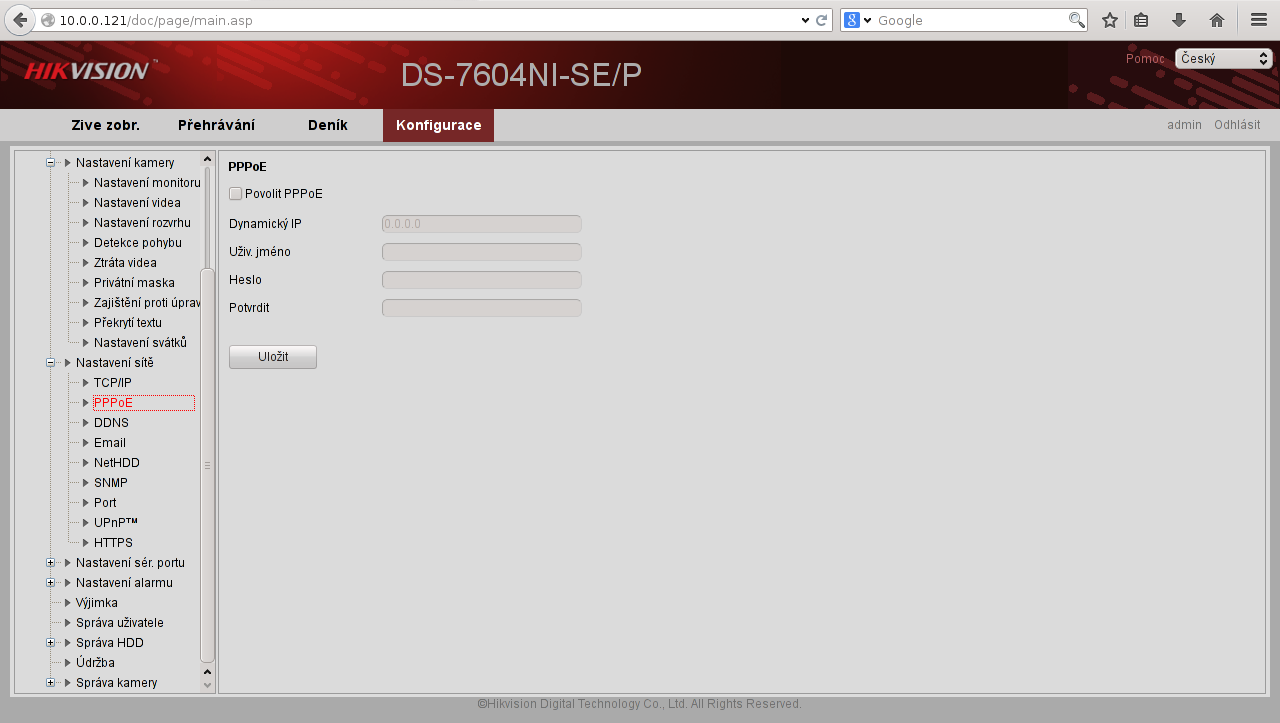

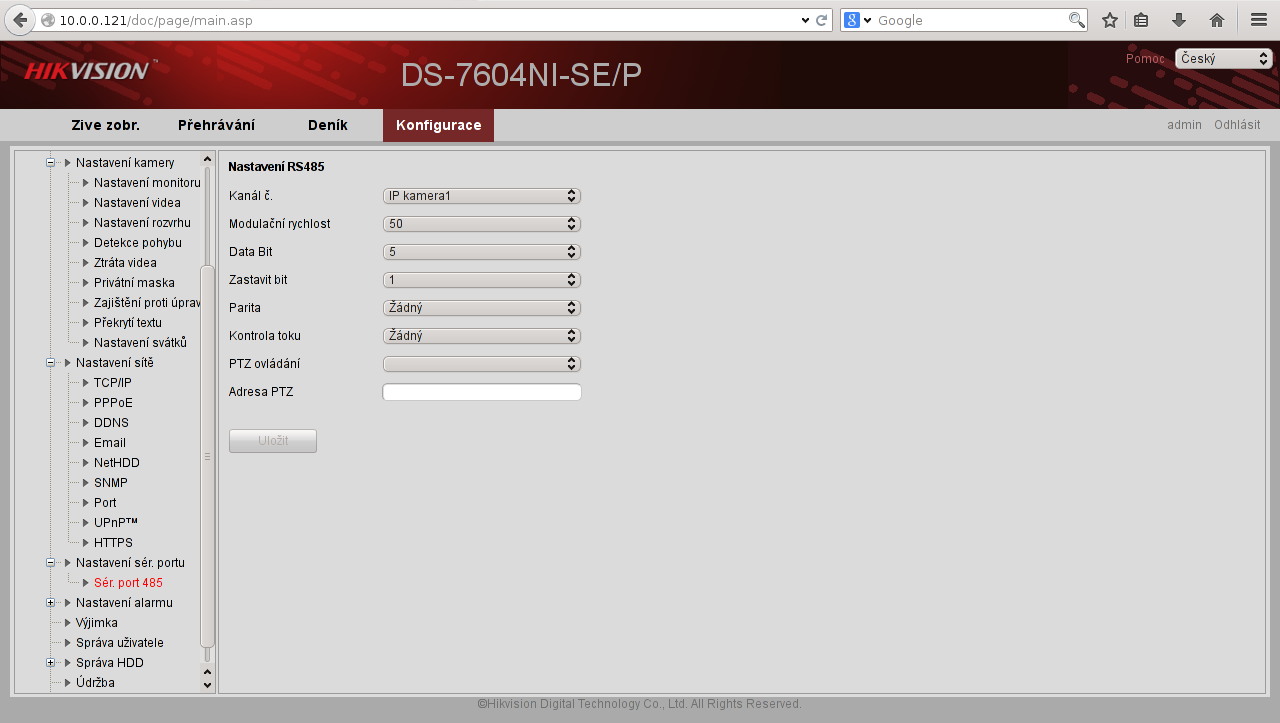

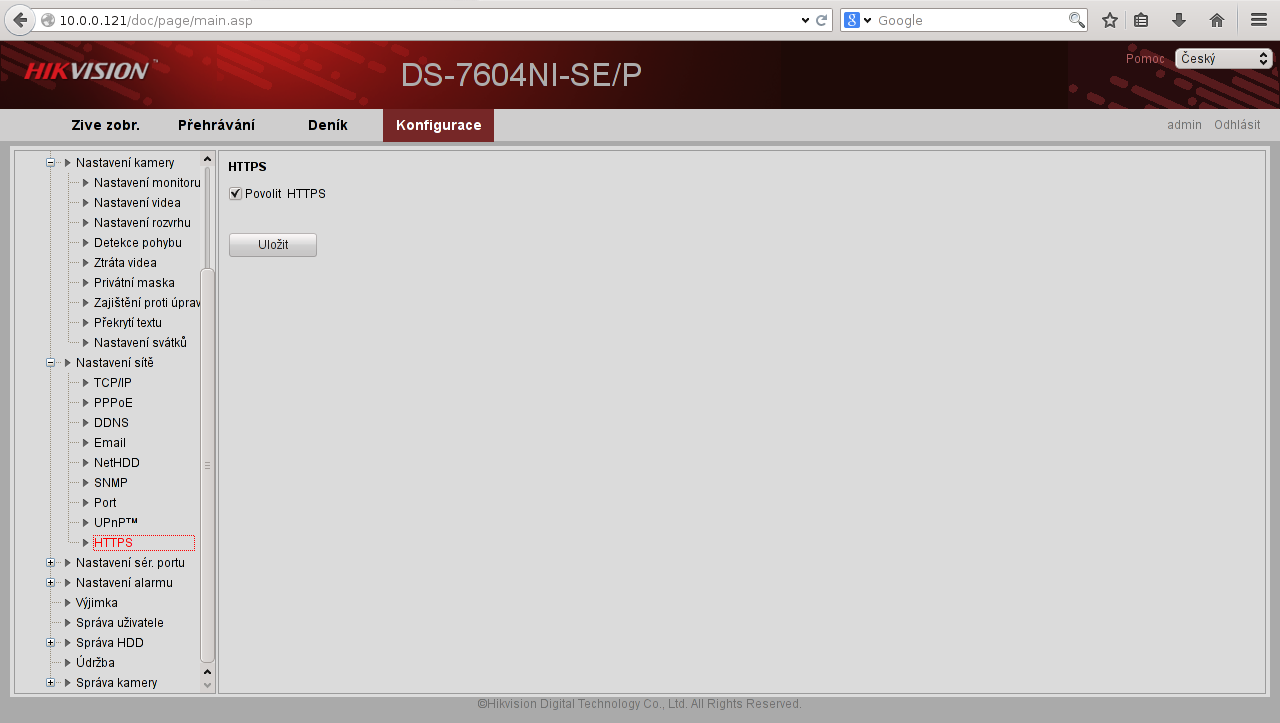

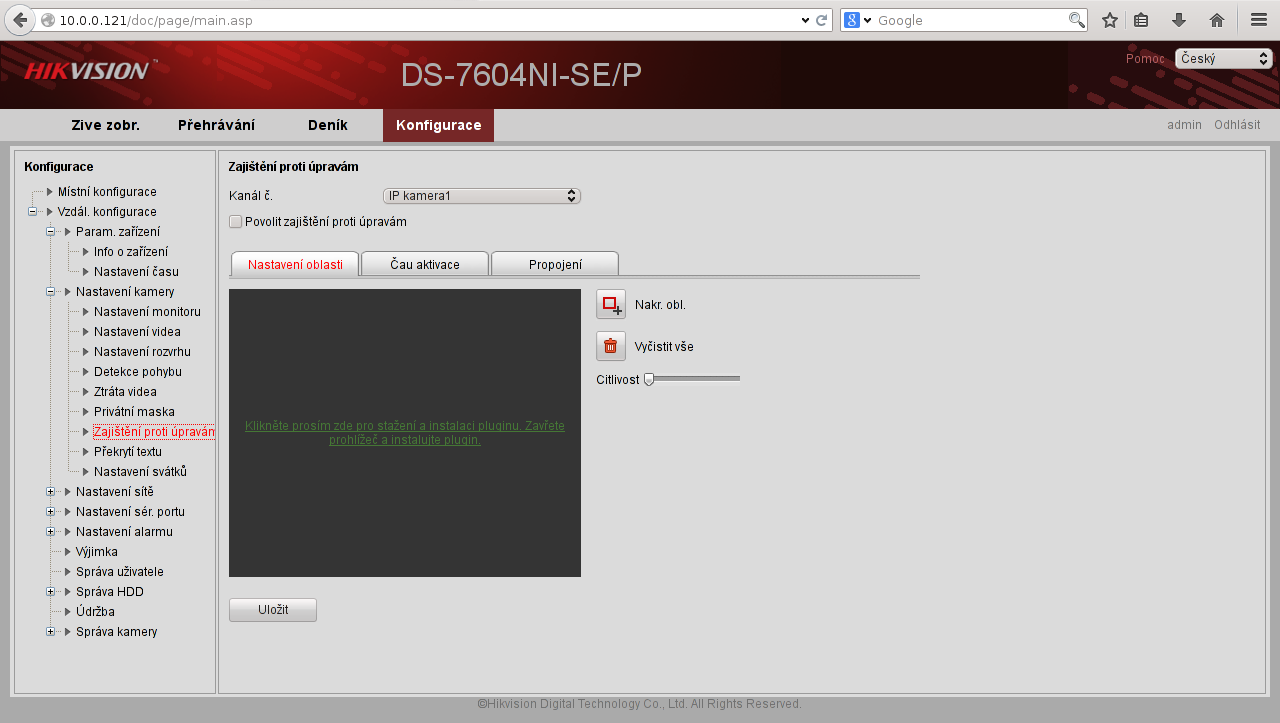

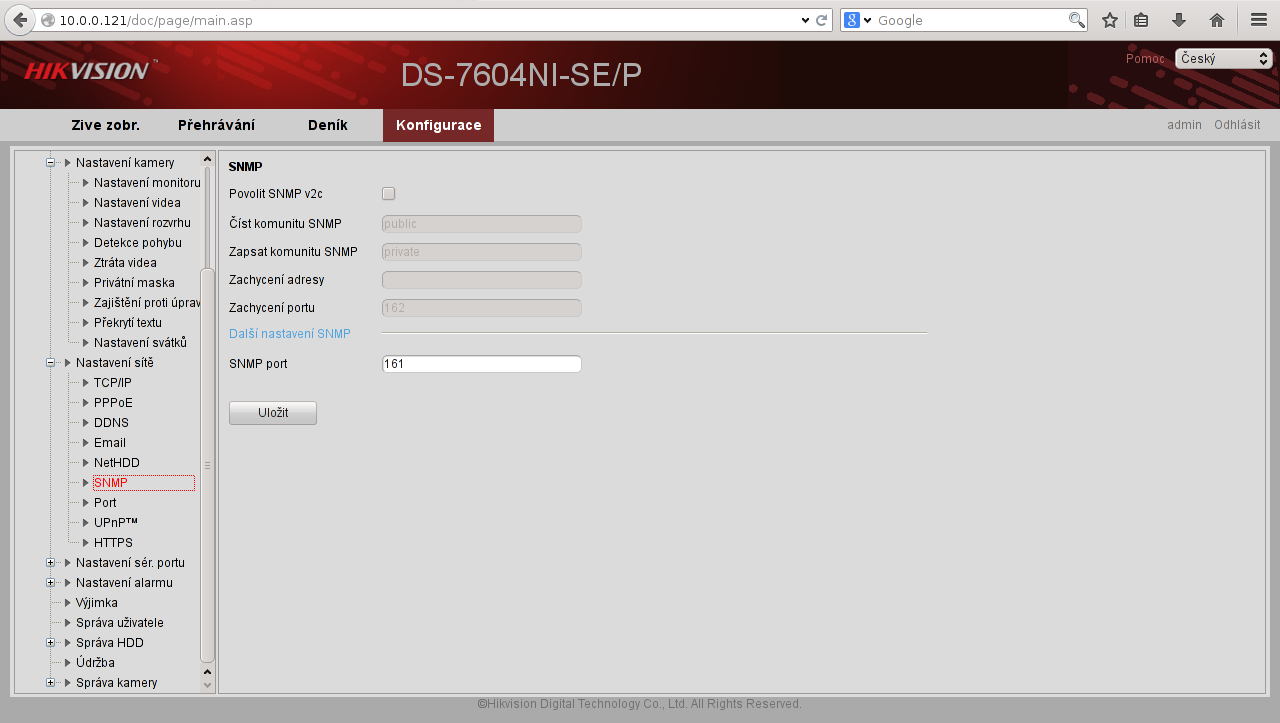

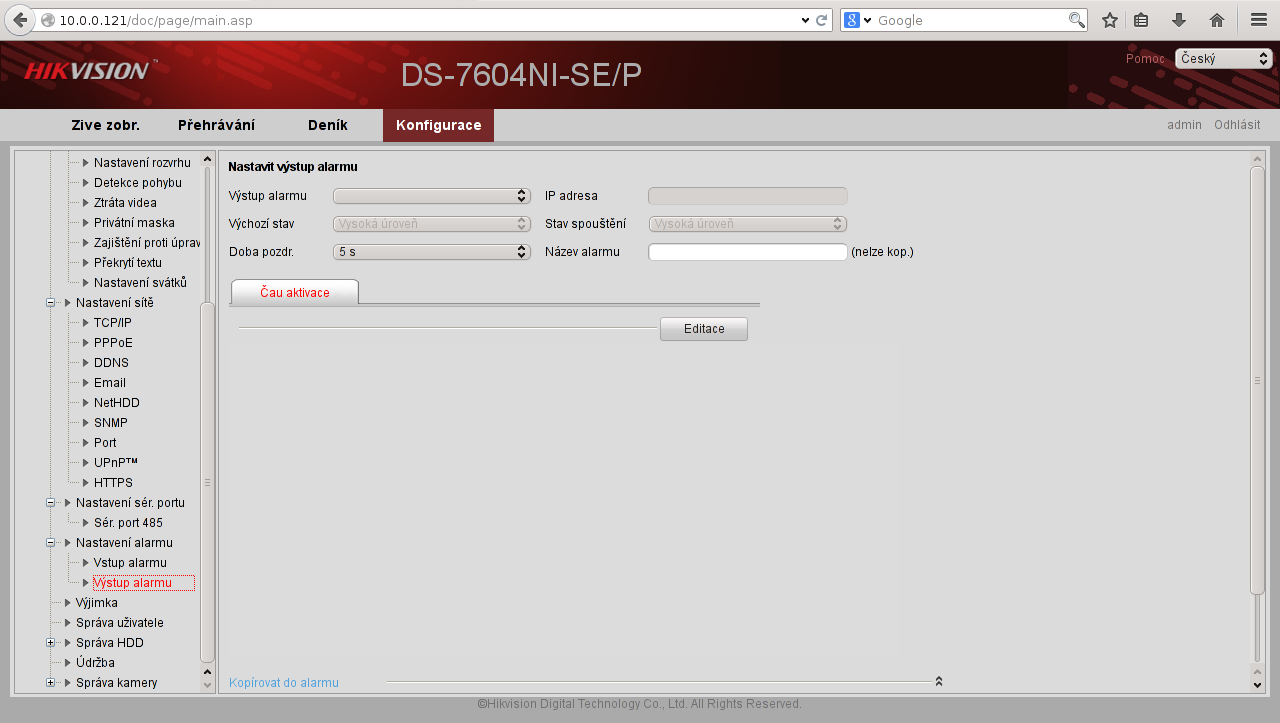

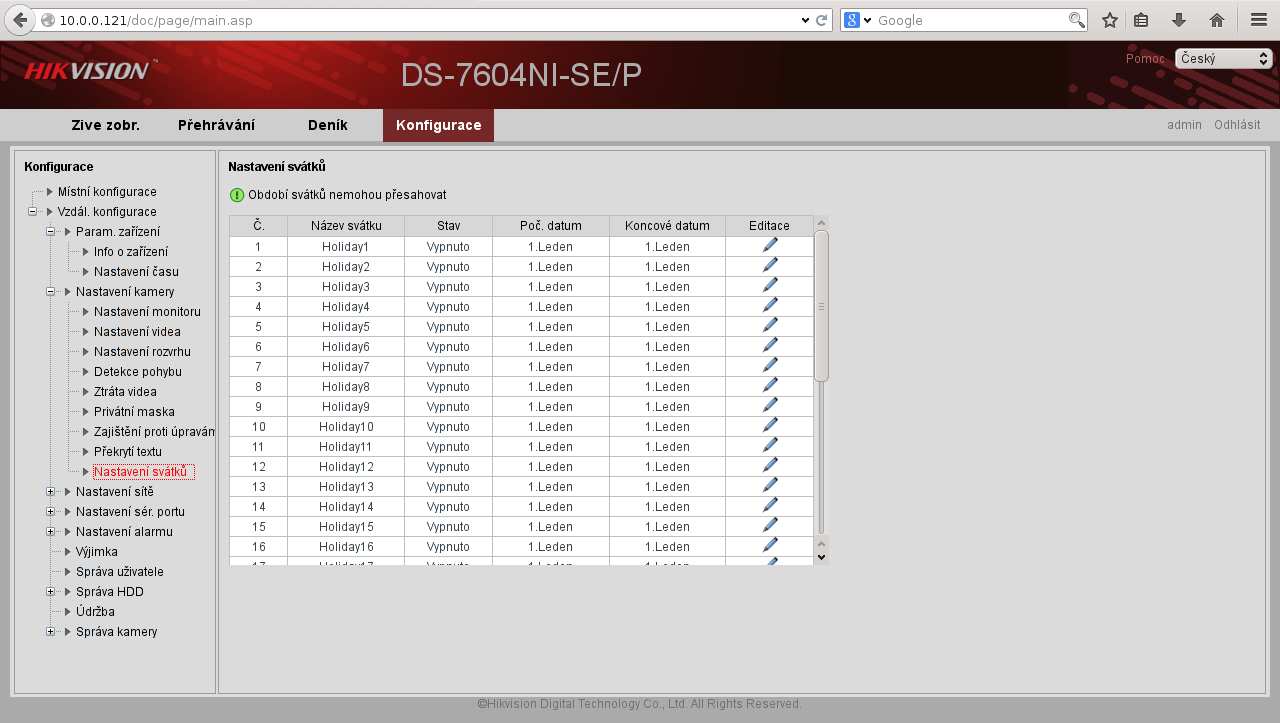

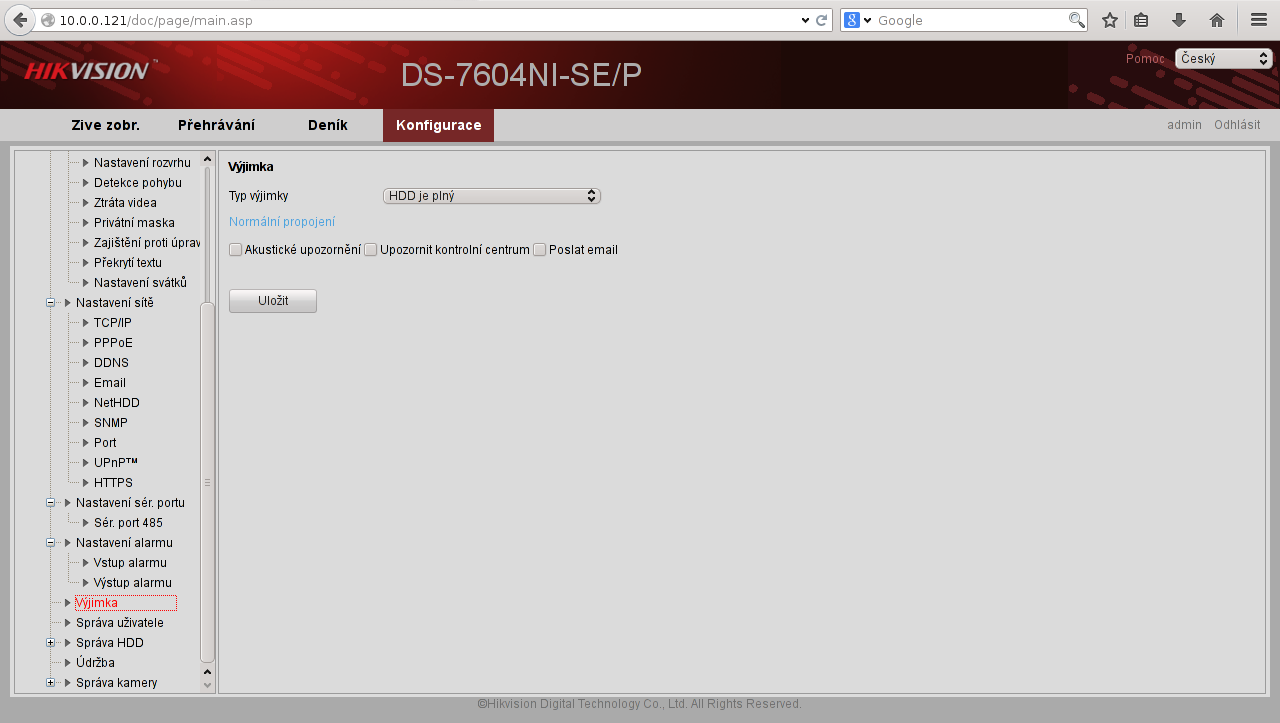

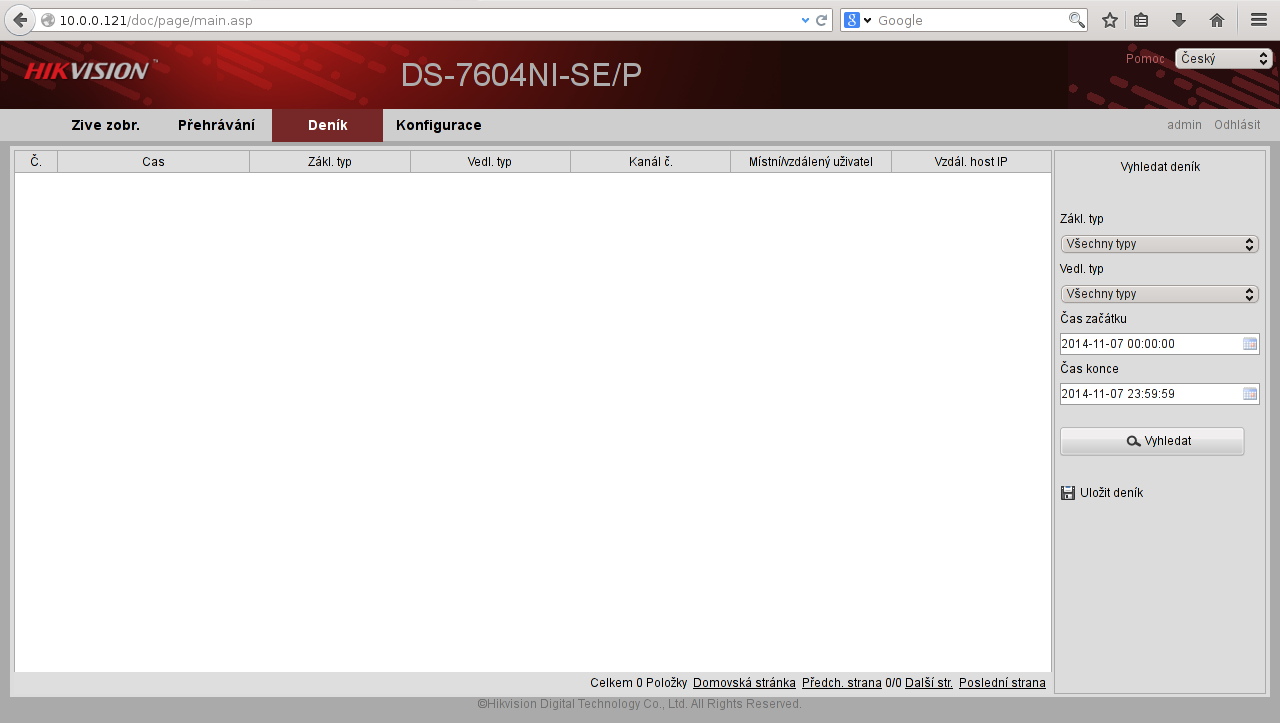

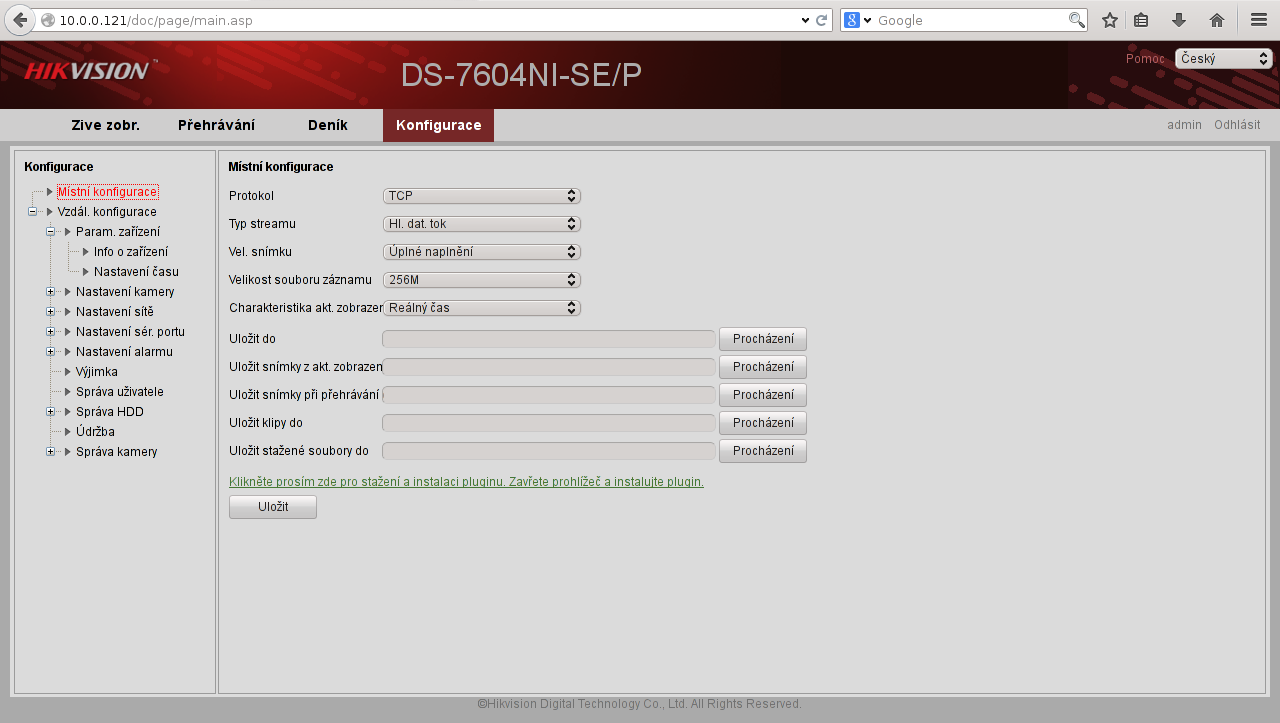

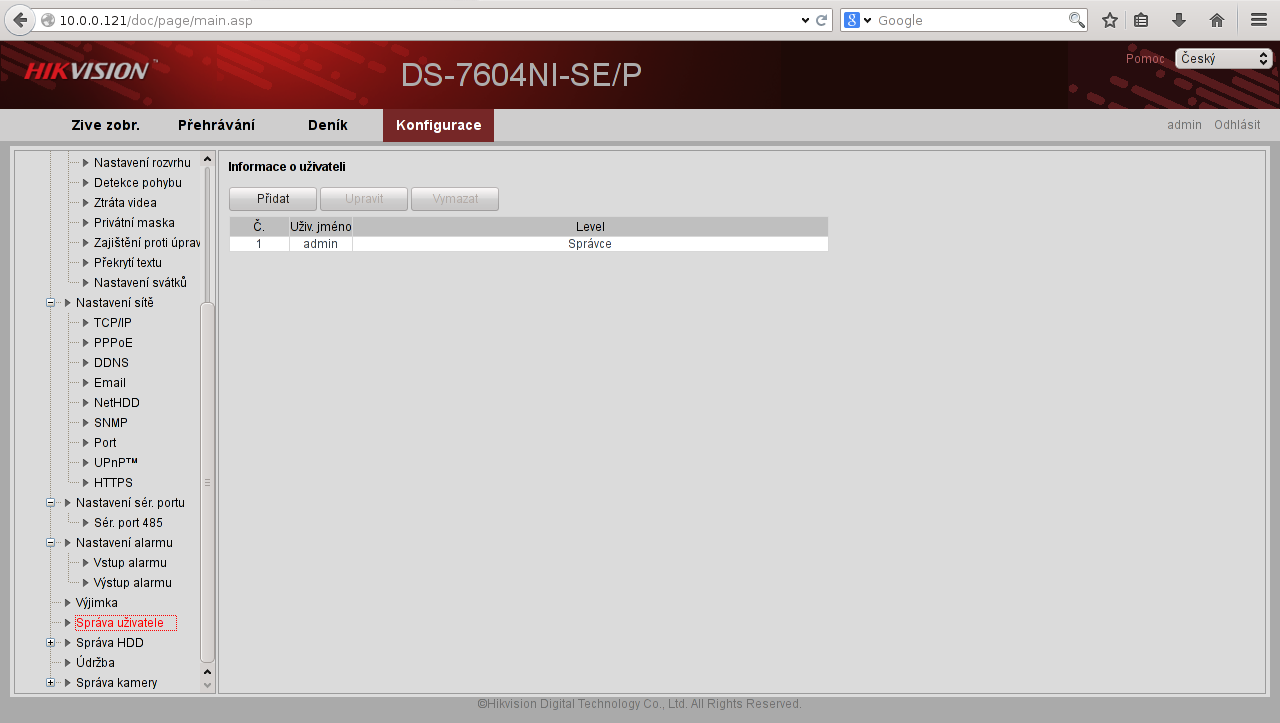

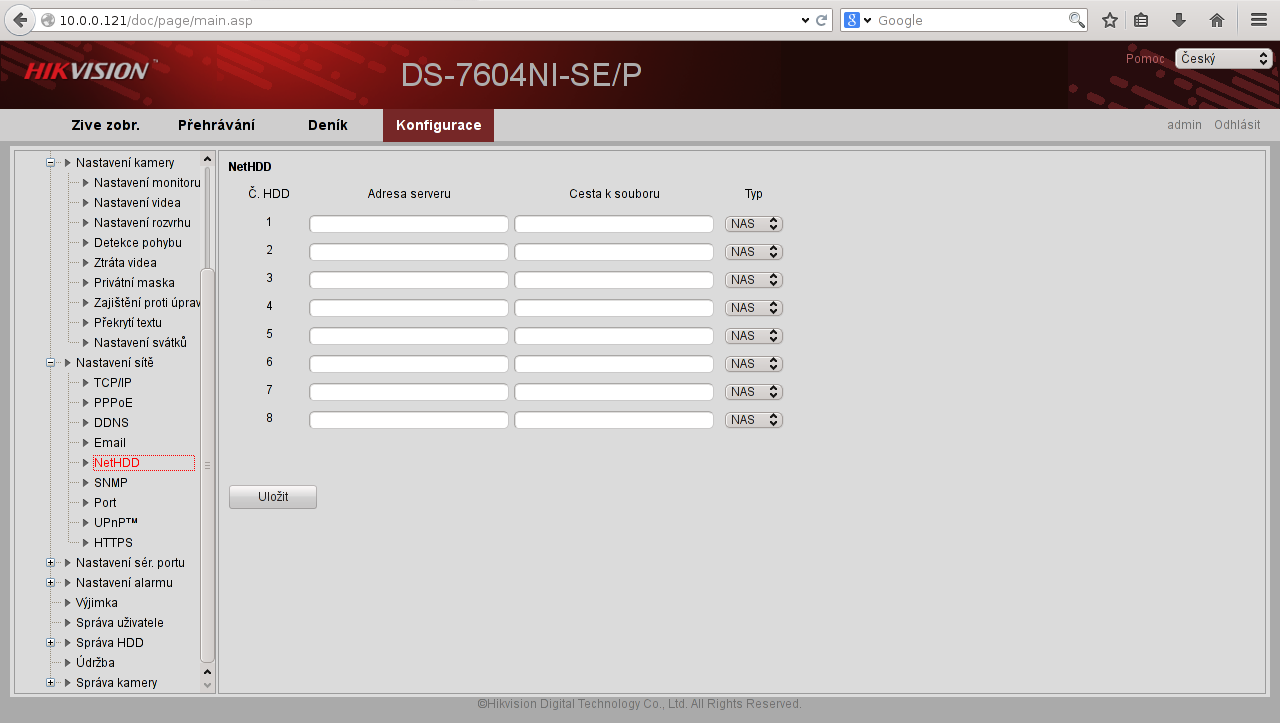

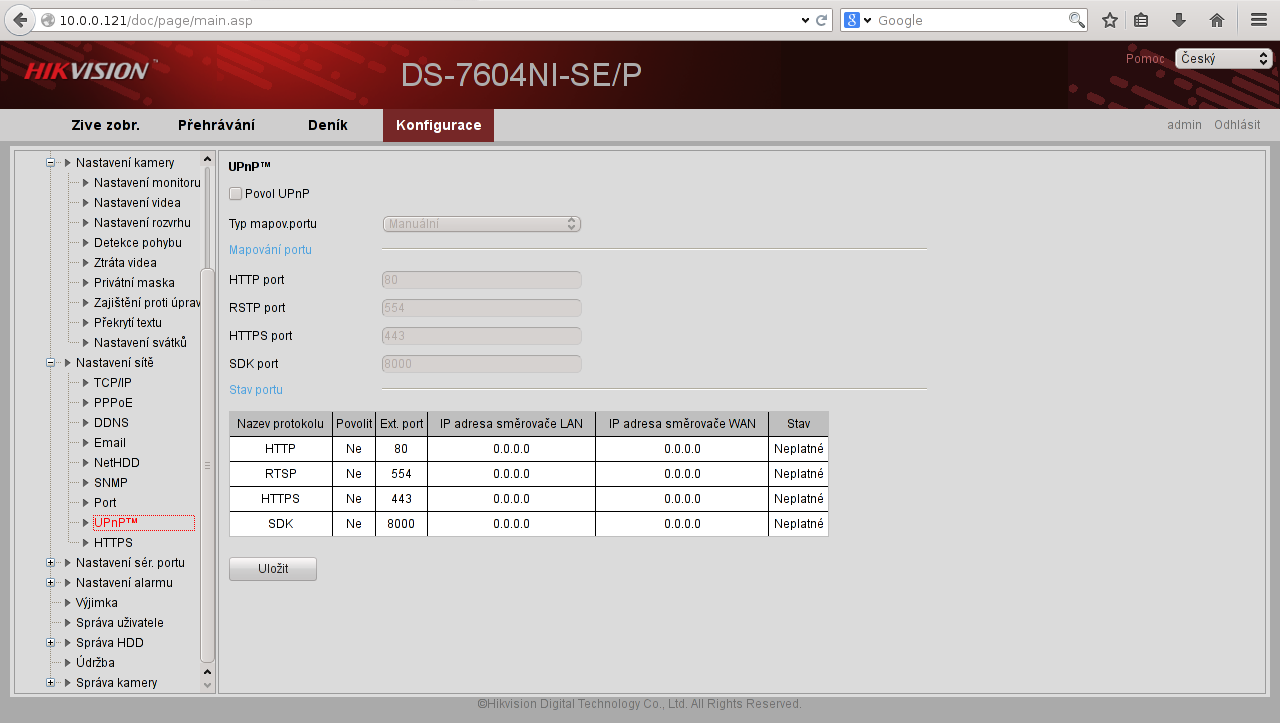

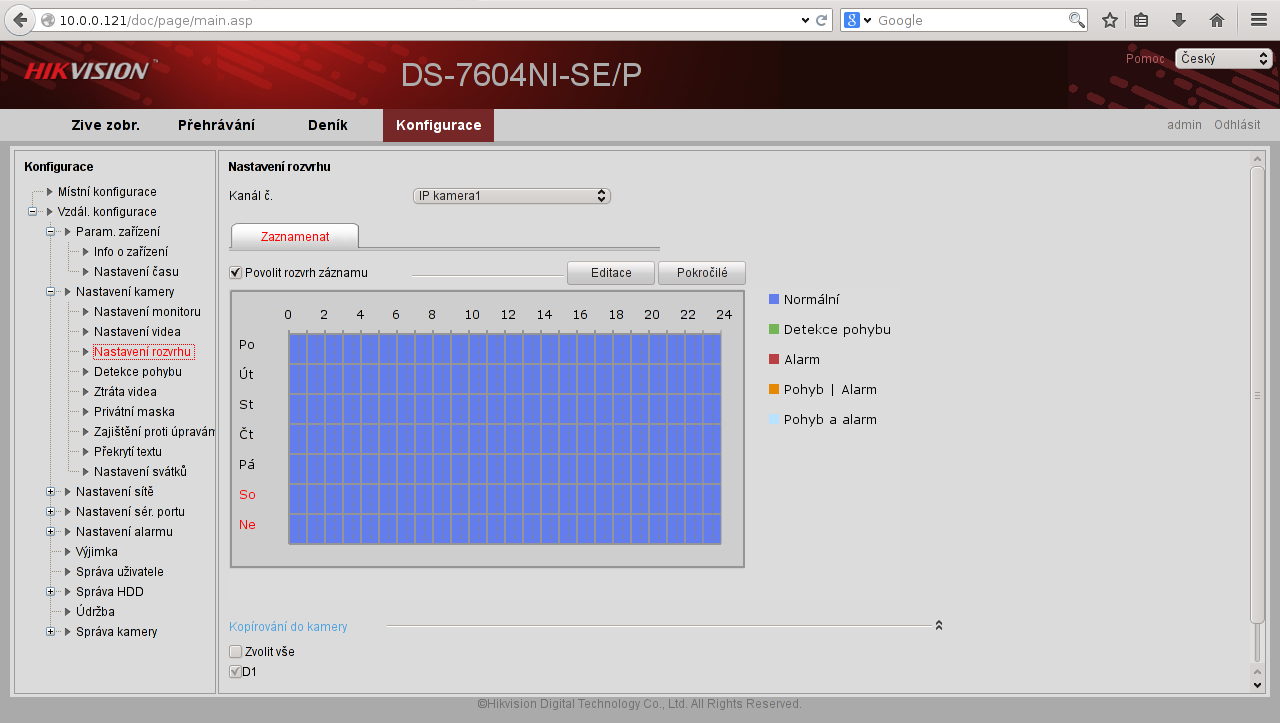

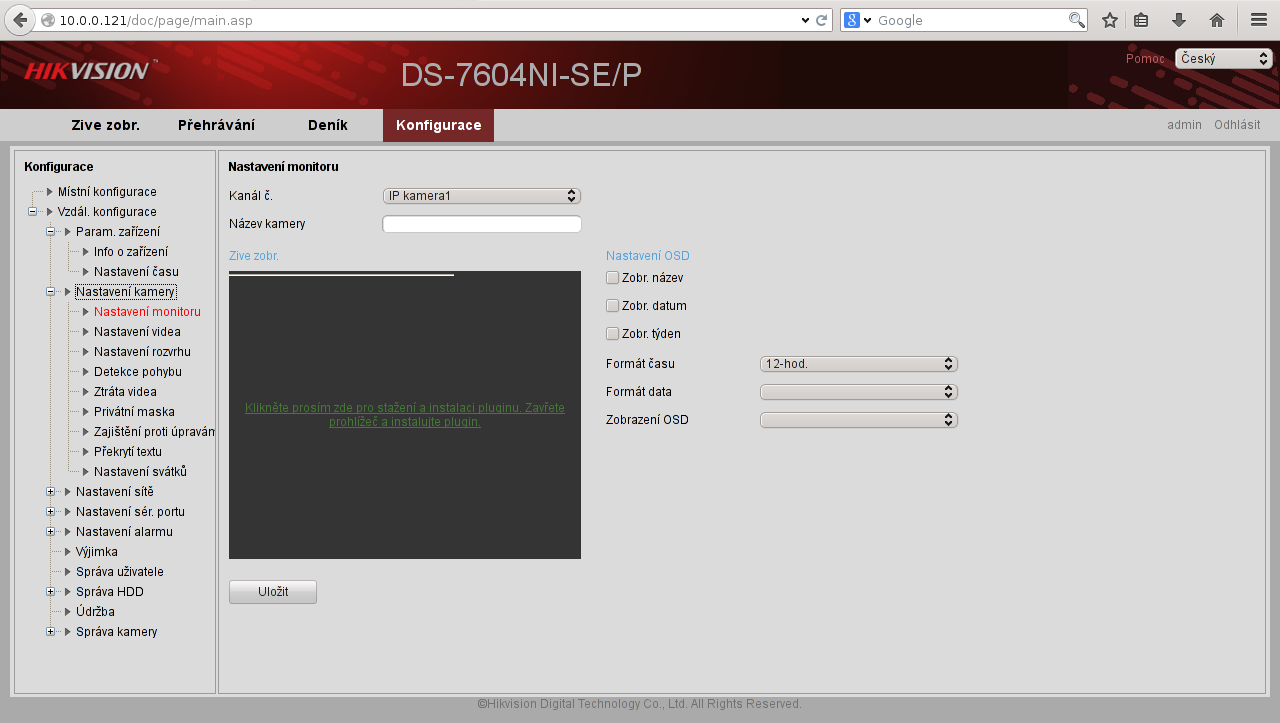

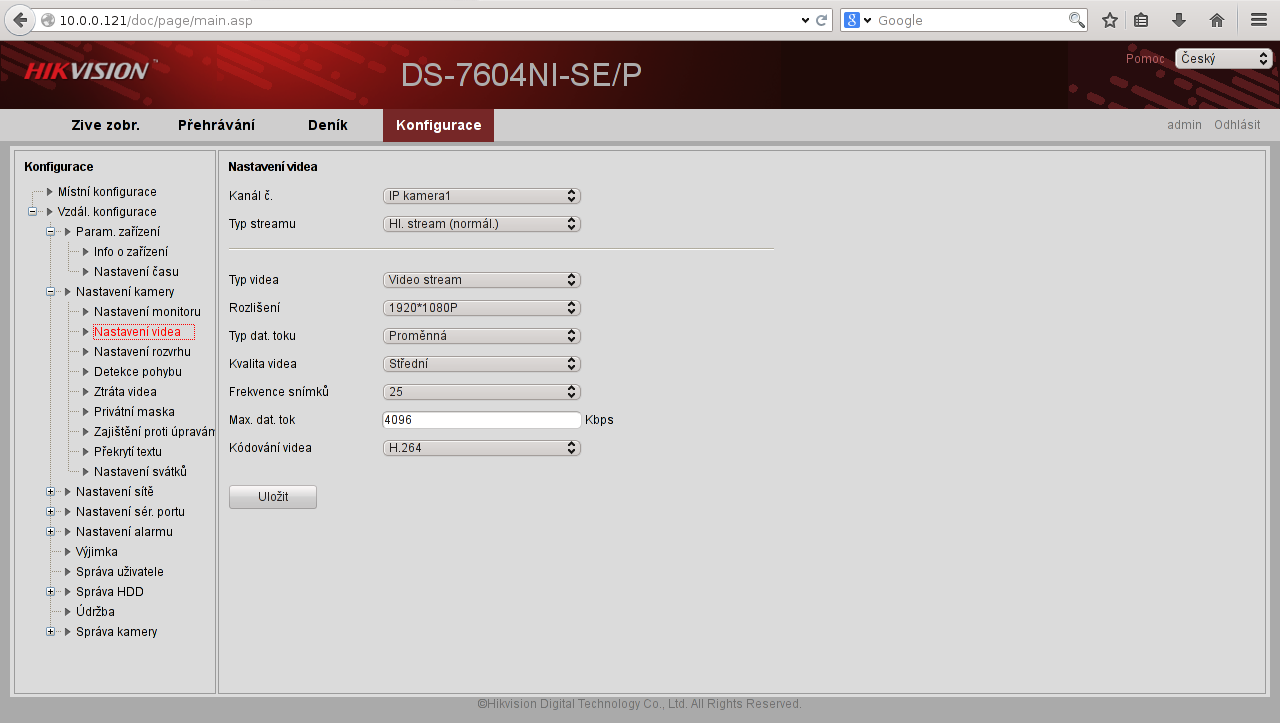

Snímky celého web rozhraní jsou pod blogem.

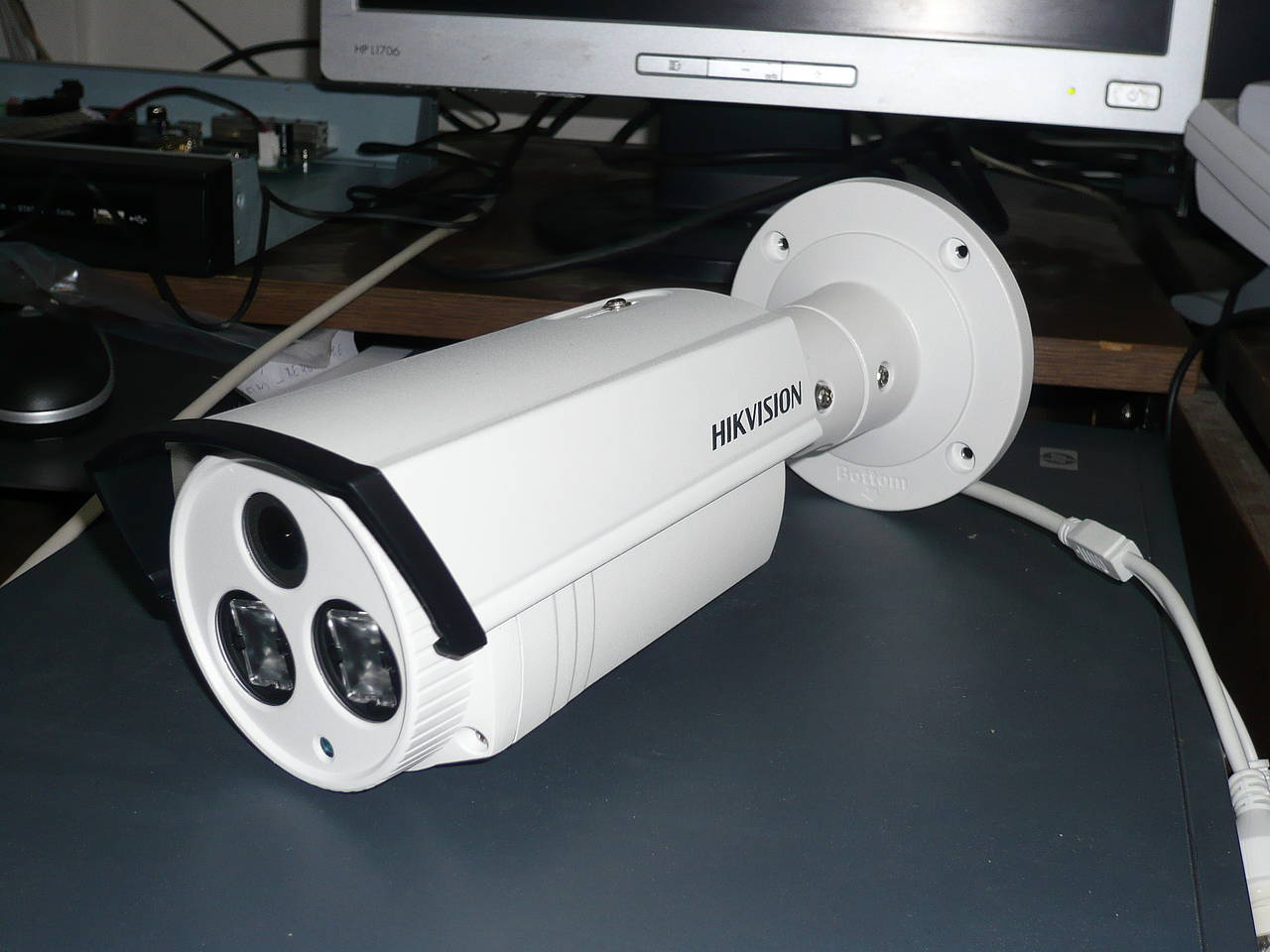

Kamera Hikvision DS-2CD2232-I5

Šéf si k recorderu pořídil 4x 3Mpix kamery s nočním přísvitem do 50m. Musím říci, že za tu cenu je to celkem slušný kousek. Kamera splňuje krytí IP66 a kdo by to byl řekl, není to plast, ale je to z velké části kovové. S cenou se dostal myslím někam k 5000-Kč s DPH za jeden ks, což je za poskytnutou kvalitu opravdu krásná cena. Za celý set včetně kamer zaplatil asi 28 000,-Kč s DPH + ještě si musí koupit pevný disk. Video náhled kamery : Hikvision DS-2CD2232-I5 3MP EXIR Bullet Camera unboxing

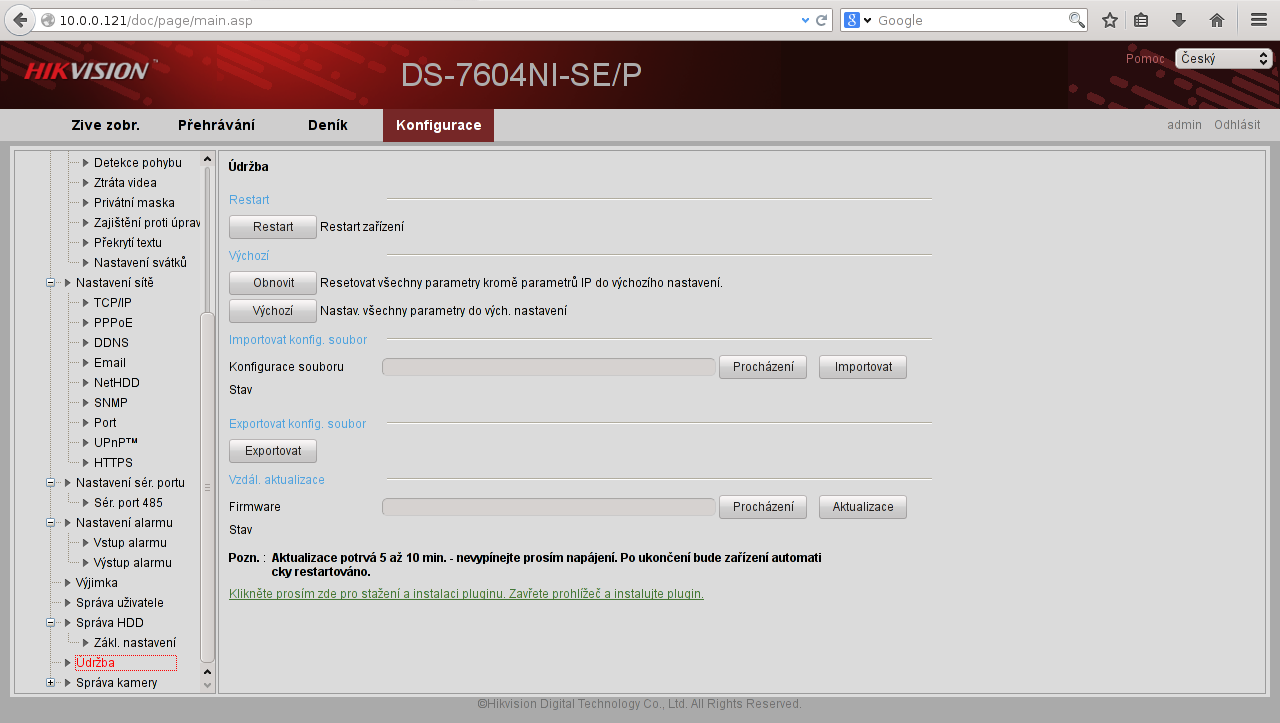

Upgrade firmware

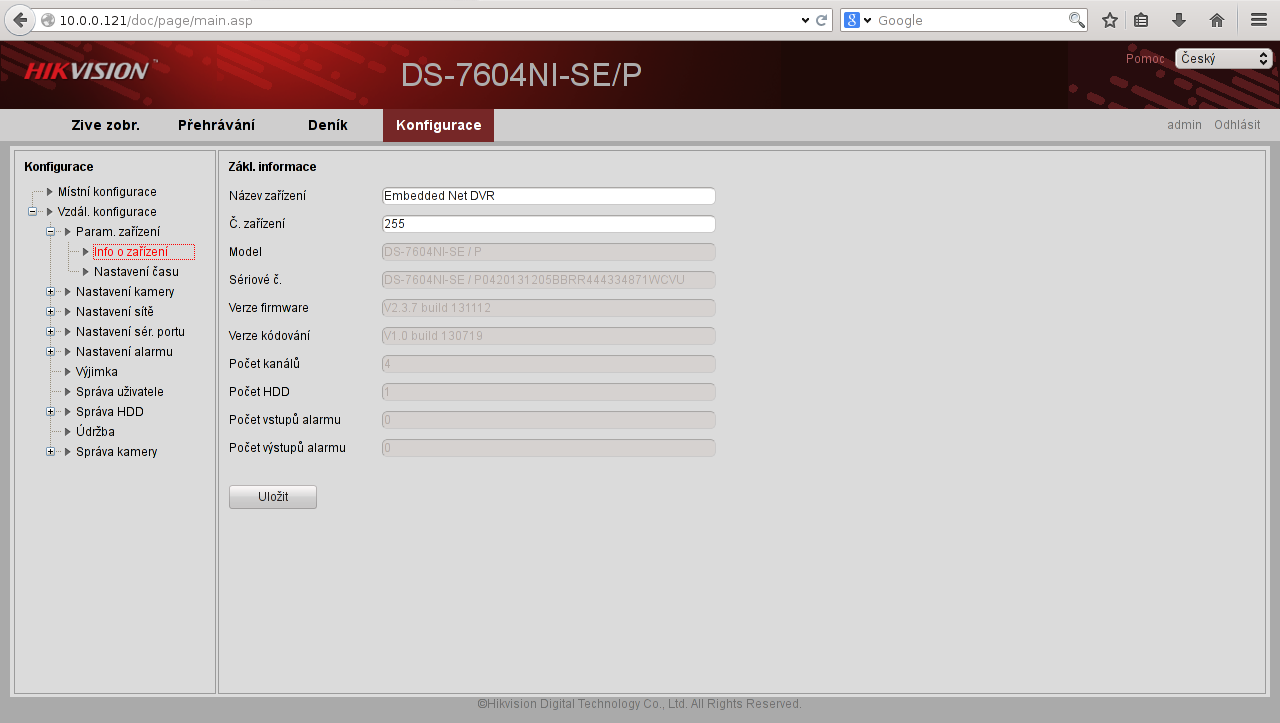

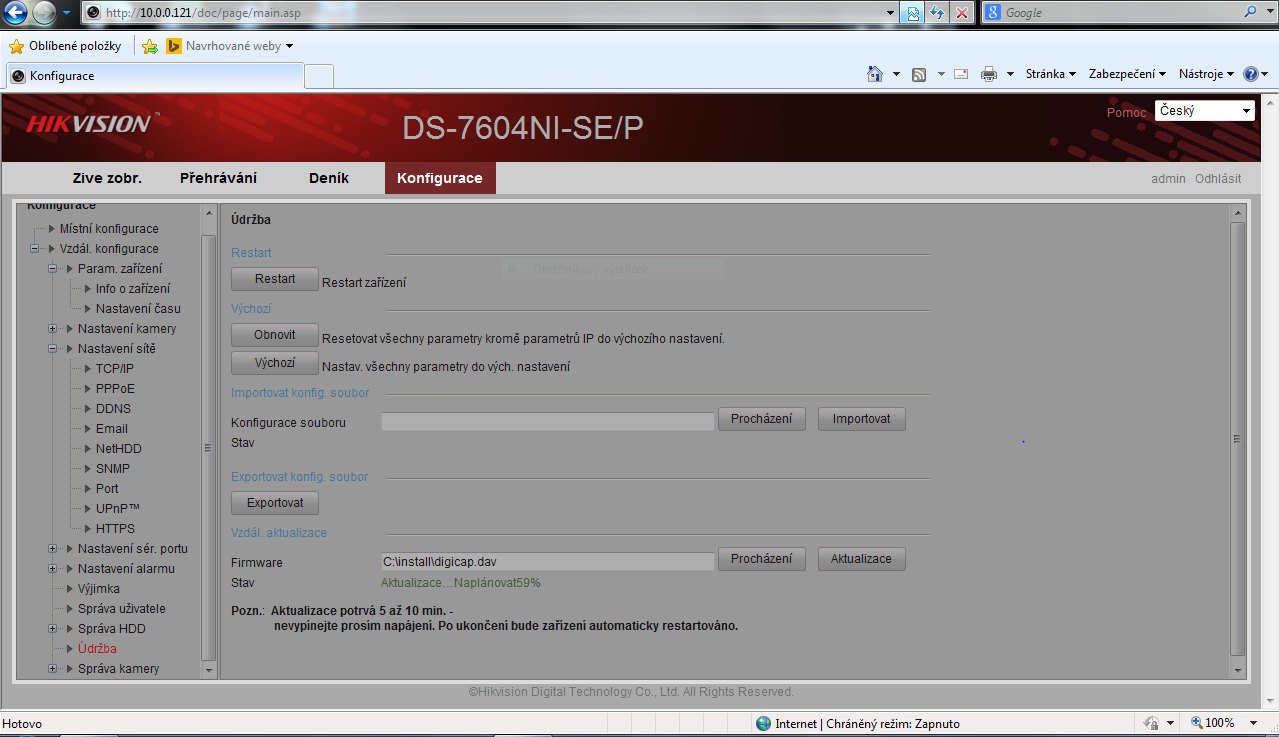

Oproti např. AVTechu jsou k dispozici nové verze firmware (viz : www.hikvisioneurope.com/portal/) a s jejich instalací není problém (má to 12MiB a soubor s fw se jmenuje "digicap.dav "). Dodané zařízení mělo firmware verze "2.3.7 build 131112". K poslední verzi "3.0.9 Build140928" jsem našel tyto změny (changelog nic moc, ale pořád lepší, než nic) :

- Add 7 more languages:Finnish,Norwegian,Danish,Swedish,Croatian,Serbian,Slovenia.
- Fix the bug regarding the email attached picture.
- Optimize the firmware.
- Support 20 EU languages in web interface.
- Fix bugs. 3. add mechanism on domestic and overseas products restriction.

Upgrade proběhl rychle a bez problémů. Webmgmt pak jen upozornil na novější verzi kontejneru pro přehrávání záznamu, tudíž po aktualizaci jsem zaktualizoval i ten.

Možnosti LAN portů

Zařízení má jeden WAN port a 4x LAN port. Dělá se verze, kdy je na LAN portech POE i verze bez podpory POE. Zařízení jsem měl krátce, neměl jsem moc času zjistit, jak probíhá nastavení kamer. Lze použít automatický režim, nebo ruční (přidat ručně IP kamery). DHCP na LAN portech nebylo (ověřeno s ntb). LAN porty nefungovaly přímo jako switch (když jsem připojil ntb se statickou IP, tak jsem se na ostatní kamery nedostal). Jak říkám, na toto hraní jsem už neměl čas, tudíž berte tento odstavec s maximální rezervou.

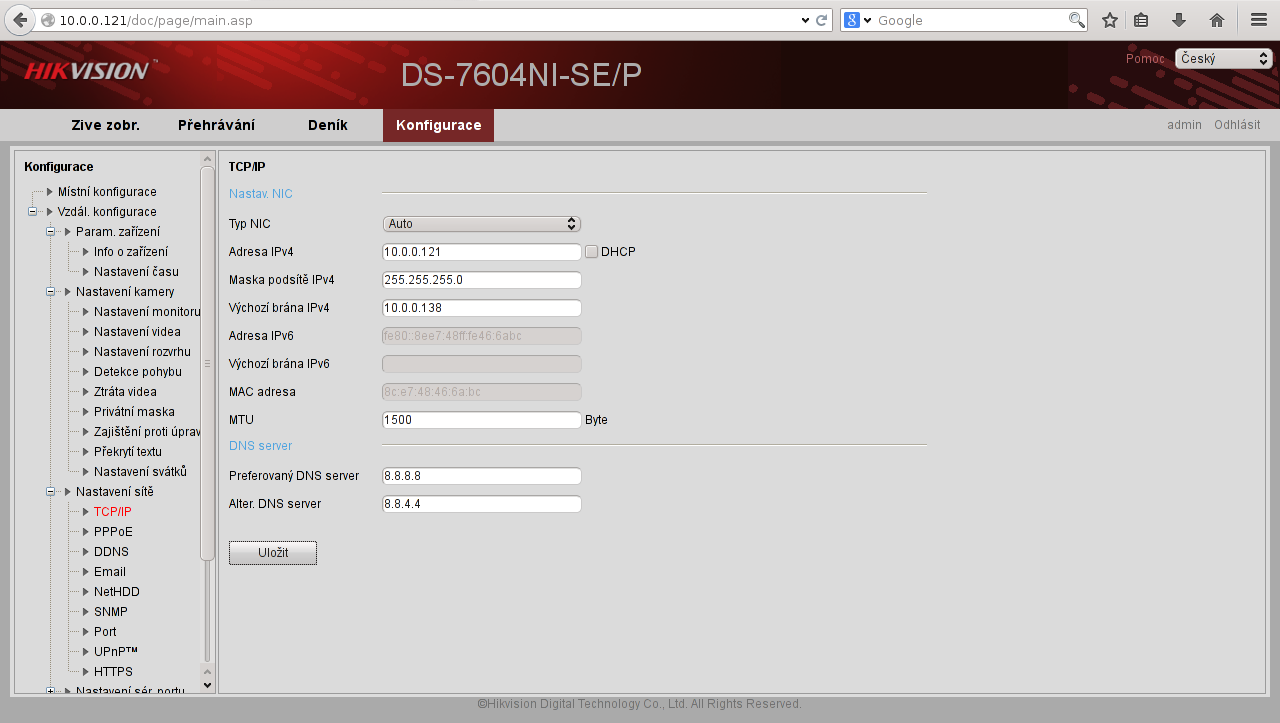

Taktéž jsem ve webovém rozhraní nenašel, kde se mění IP recorderu pro LAN rozhraní, ale na připojeném monitoru s myší jsem ho našel. Nevím, zda tato absence přišla s novým fw, nebo s nějakou nekonzistencí nastavení po upgrade (nebo zda to tak bylo už od počátku).

Mobilní klient

Hikvision má mobilní klienty pro Android i iPhone. Osobně jsme testovali verzi pro iPhone a nebyl problém. Při každém uložení nastavení kontroluje jeho správnost a krátce v bublince ukáže, zda je korektní, či ne. Kamerový systém jsme měli na ADSL s odchozí linkou 512kbit a ještě lehce využitou. Připojovali jsme se přes 3G a snímkování na telefonu bylo cca jeden snímek za 5s. Dalo se to, ale při testu jsme měli zapojenou jen jednu kameru. Osobně bych řekl, že je zde prostor pro zlepšení.

Hikvision Client Software iVMS-4000 / iVMS-5200P

Jedná se o klientský SW pro windows. K jeho vyzkoušení jsem se taktéž nedostal. Verze 4000 má asi 202MiB.

Procházení historie

Tady trochu zklamu, nějak jsem v tom kvapu zapomněl vyzkoušet export/stažení videa. Procházení jako takové je velice jednoduché. Vzhledem k tomu, že kamery jsou H.264, tak uloženy na hdd budou taktéž v tomto formátu (a já doufám, že to nebude záměrně něčím šlehlé, aby nebyl problém s přehráváním).

Závěr

Osobně shledávám řešení od firmy Hikvision za zdařilé, velmi na mně zapůsobilo jednoduchostí, kvalitou a cenou. Bohužel, v případě vzdáleného živého pohledu na kamery se jedná o win-only řešení (protože ten proprietární plugin). Bonusem je, že vycházejí aktualizace (i když značně omezeně). Netuším, jak to třeba vypadá s podporou jiných, než Hikvision kamer. Cena oproti konkurenčnímu řešení IPCorder je podle mně plus mínus stejná s tím, že pro IPCorder je potřeba ještě POE switch. IPCorder tedy vyjde ve finále dráž, ale člověk má cz support, pravidelné aktualizace a universální řešení (podporuje nemálo kamer).
Osobně bych to viděl tak, že komu nevadí win-only vzdálený náhled (nebo se spokojí s čuměním na monitor připojeným přímo k DVR), tak Hikvision boxík s kamerama je asi to nejlepší v poměru cena/výkon/kvalita, s čím jsem se zatím setkal.

Zdar Max

PS: jen pro zajímavost : wikidevi, How to hack 5.1.2 firmware on China region cameras to English



Obrázky

Komentáře

[2014]

Jde o čínskou firmu...

Když ti nevadí, nechat se z Číny špehovat, proč ne...

[Max]

Toto snad není o tom, zda je to Čínské, nebo ne, ne? Pokud narážíš na možnost špiclování, tak je to spíš o tom, zda je SW a HW uzavřený, či otevřený. V tom případě jsi nejspíše v háji, protože sice na straně serveru můžeš použít třeba ZoneMinder, ale co použiješ za kameru? Tam asi moc možností s OSS firmware a OSS hw mít nebudeš.
Z toho mi vyplývá, že jsi vesměs vyprodukoval jen nicneříkající plk :-/.
Zdar Max

[R]

Analogovu.

[Max]

10 důvodů pro IP kamery
IP vs. analog kamery a základní pojmy
Zdar Max

[2014]

Akorát že analogovou kameru ti nikdo nehackne

[Max]

Kameru nepřipojenou do sítě také ne .
Zdar Max

[2014]

Toto snad není o tom, zda je to Čínské, nebo ne, ne?

Je. Číňanům se naprosto nedá věřit (západním korporacím sice taky ne, u Číňanů je to všechno ^2).

Pokud narážíš na možnost špiclování, tak je to spíš o tom, zda je SW a HW uzavřený, či otevřený.

Tak ovladaci softvér jako .exe mi moc otevreny nepripada...

Tam asi moc možností s OSS firmware a OSS hw mít nebudeš.

Staci kamera co komunikuje pomocí standardů a kamery do DMZ...

Z toho mi vyplývá, že jsi vesměs vyprodukoval jen nicneříkající plk :-/.
Zdar Max

To spis ty...

[Max]

To je čistě subjektivní pocit, který není ničím podložen.
Ovládací SW v exe podobě mají všechny ostatní kamerové systémy také (tedy až na pár výjimek).
Co ti brání v tom dát do DMZ cokoli a nepustit to do netu? Jinak podporu ONVIF máš snad u každé čínské kamery.
Já nechci nikoho obhajovat, ale přijde mi, že si jen ideologicky vybíráš, na co budeš plivat bez jakéhokoli opodstatnění.
Zdar Max

[R]

A ten EXE budes spustat na pocitaci, ktory bude urceny len na kamery a oddeleny od firemnej siete a internetu?

[Max]

Žádný exe spouštět nemusíš, můžeš se koukat na kamery přes monitor připojený přímo k DVR (např.).
Zdar Max

[Vantomas]

Nebo jde na ty kamery koukat přes RTSP s jakýmkoliv playerem co to zvládne. Z DVR je každý kanál dostupný na zvlášť URL. A z kamery je to taky tak dostupný.

[pavlix]

Mimochodem mi od Express Alarm Czech s.r.o. přišel spam ohledně kamer této značky, tak doufám, že to nijak nesouvisí s ábíčkem.

[Max]

Taky pěkný, ale mně zatím nic nepřišlo :-/.
Zdar Max

[medulin]

Existuje i Linuxový klient iVMS-4200.
Zkoušel jsem ho na Mageia 3 kernel-desktop-3.10.60-1.mga3 a vše co jsem zkoušel fungovalo dobře.
A ten exe plugin by mohl v v Linuxu fungovat pomocí Pipelight, ale to jsem nezkoušel.

[Max]

Ahoj, díky za info.
Zdar Max

[medulin]

Je i Linuxová verze pluginu, podařilo se mi do té Mageia nainstalovat tu verzi pro opensuse 11.3, ale obraz z kamery se mi v prohlížeči nezobrazil Byl někdo úspěšnější?

[Max]

Já ho už nemám k dispozici, takže nemohu ověřit.
Zdar Max
