ATI Mobility Radeon 9000

Zastaralý:

ano

Technické parametry

ATI Mobility Radeon 9000 (M9) s chipem R250, dodáván v mnoha noteboocích.
V noteboocích od IBM jsou paměti často na stejném PCB jako je GPU, až 64MB VRAM.

Core: M9 252MHz 128bit
Memory: 32/64MB DDR 400MHz 128bit
Year: 2002 Bus: AGP 8x Made: 150nm Transistors: 30 milion
Pixel pipelines: 4 TMU per pipeline: 1
Pixel shaders: 4 (v 1.4) Vertex shaders: 1 (v 1.1) DirectX: 9
Memory bandwith: 6400 MB/s
Pixel write speed: 1008 MPixel/s Texel write speed: 1008 MTexel/s

Identifikace pod Linuxem

VGA compatible controller: ATI Technologies Inc Radeon R250 Lf [Radeon Mobility 9000 M9] (rev 02)

Postup zprovoznění pod Linuxem

Framebuffer: VesaFB funguje zcela bez problémů (na LCD notebooku nevadí, že se Vesa grafické módy inicializují na obnovovací frekvenci jen 60 Hz). RadeonFB funguje také v pořádku (doporučuji použít novou verzi od jádra 2.6.14).

X.org: Open-source ovladač "radeon" (dodávaný s X.org) funguje bez problémů. Binární ovladače od ATI jsem nezkoušel.

DRI/DRM: OpenGL 3D akcelerace funguje téměř bez problémů.

Video: XV pro přehrávání videa funguje bez problémů, v MPlayeru funguje také celá řada dalších možných výstupů (XVidix s přímou podporu Radeon BES, Vesa apod.).

TV-out: S-Video výstup lze nastavit a aktivovat pomocí utility "atitvout" s parametrem -f (a to jak ve framebufferu, tak v X.org). Kvalita výstupu však není moc valná -- sice neobsahuje Macrovision, ale obraz má široký černý okraj především nahoře a dole, ne úplně ideální poměr stran, omezení na 1024x768 atd. Také většinou nelze mít zapnutý LCD/CRT výstup a TV-out současně. Pro přehrávání videa lze použít XV v X.org nebo v MPlayeru přímo výstup "vesa" (i v konzoli).

D-Sub výstup a dualhead: Externí výstup by se měl zapnout automaticky po připojení externího monitoru a měl by klonovat obraz z LCD (včetně parametrů jako obnovovací frekvence atd.). Pokud se nově zinicializují X.org, tak se také pomoci DDC/EDIC zjistí optimální parametry externího monitoru a nastaví se případně vyšší obnovovací frekvence. Dualhead konfiguraci (jiný obraz na LCD i CRT) jsem zatím nezkoušel, ale podle dokumentace k radeon ovladači by měla fungovat.

Poznámka

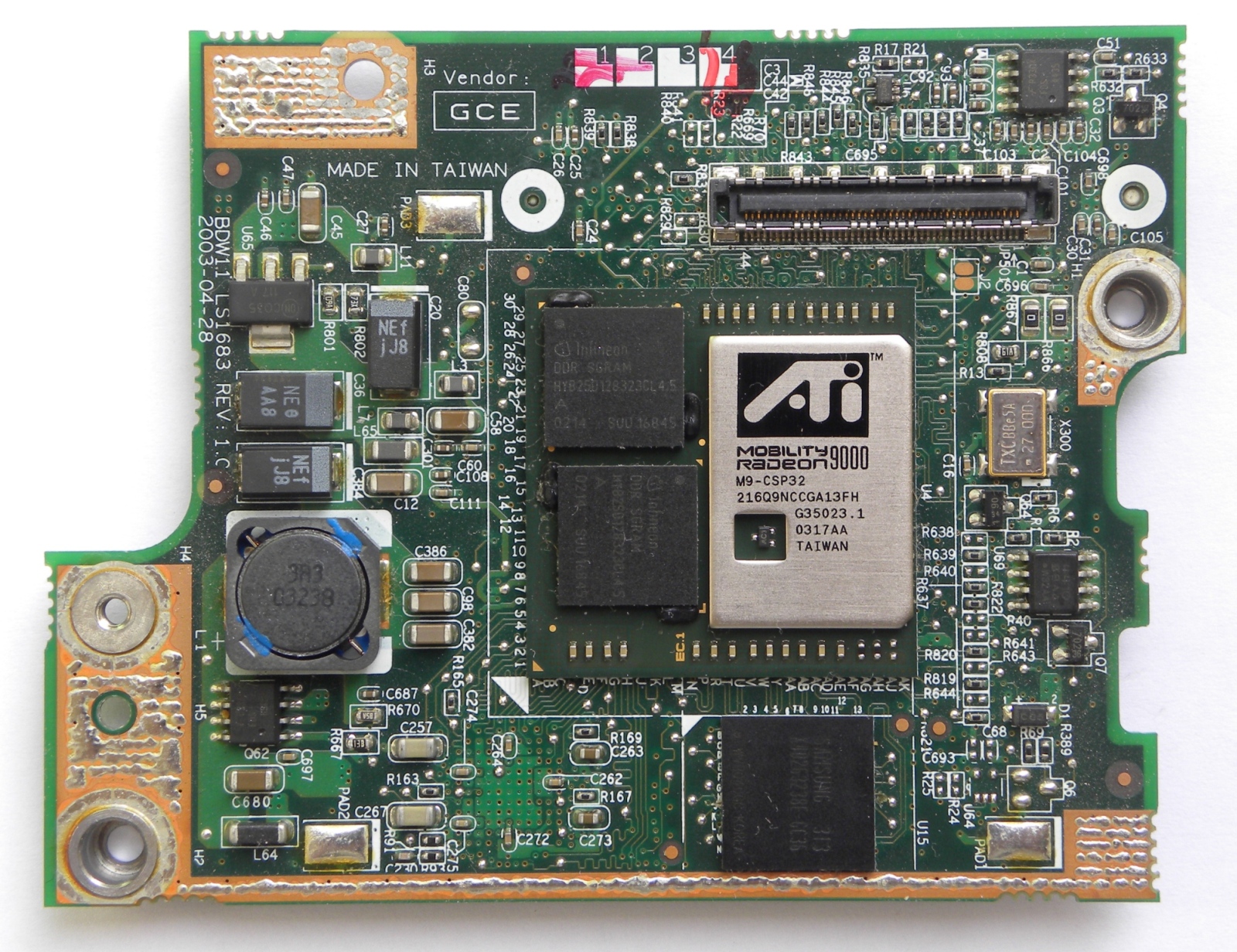

Na obrázcích lze vidět 64MB verzi pocházející z notebooku IBM ThinkPad T40p, jedná se o model s 64MB VRAM přímo na GPU, druhá karta je vyměnitelná a pochází z notebooku Dell Inspiron 5150, ta má také 64MB VRAM, pouze 32MB je na GPU, zbytek je na PCB. Dellovská karta má nižší takty GPU i VRAM oproti IBM.

Obrázky
