Pinnacle PCTV Pro

Technické parametry

Analogový TV tuner obsahující i rádio (FM).
Sběrnice: PCI
Možnosti připojení: Koax anténa 75 ohm, samostatná pro TV i rádio. Konektor jack 3.5 mm na připojení audio výstupu do vstupu zvukové karty. Konektor S-video a 1xCinch - kompozitní video. Lze propojit i interně pomocí Audio-out.

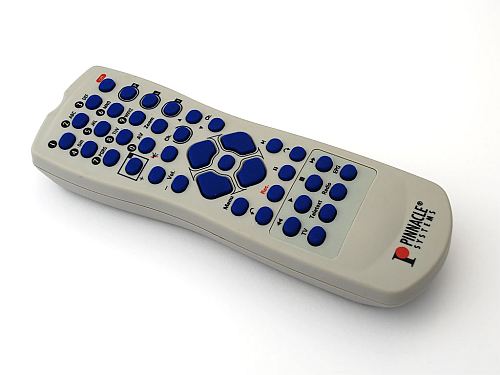

Dálkový ovladač: Infra ovladač + připojení senzoru na sériový port počítače.

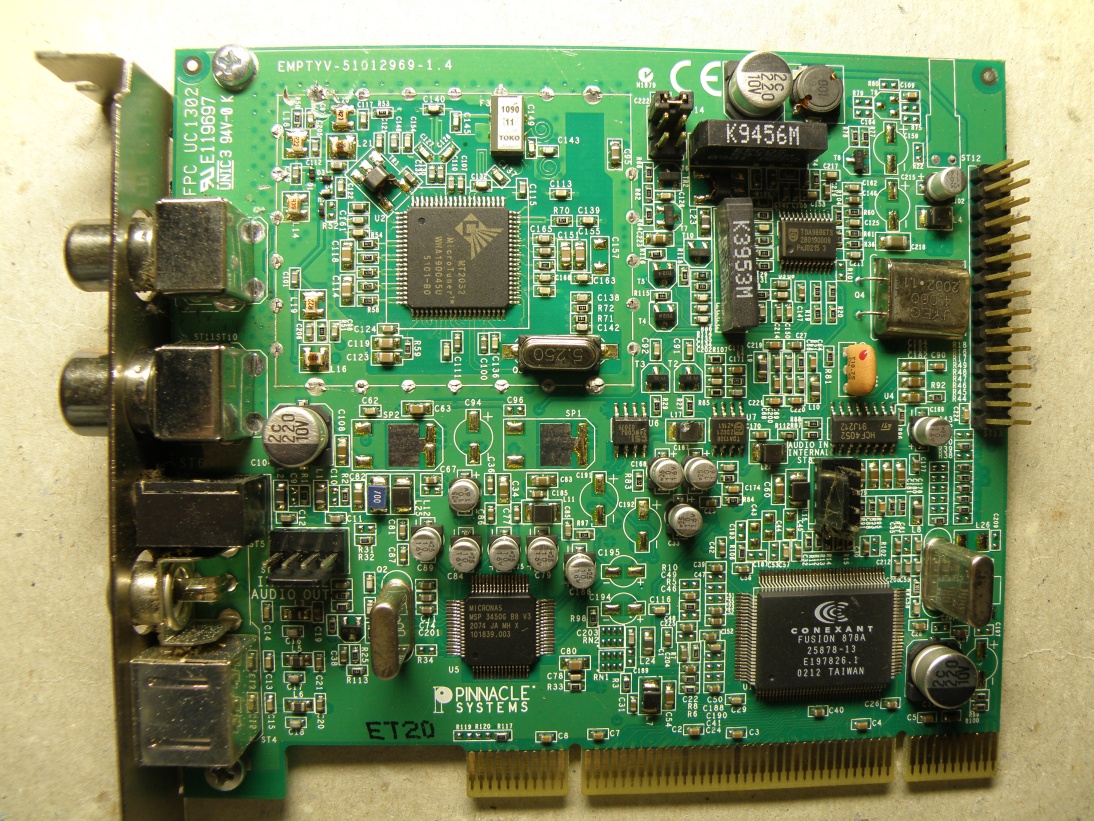

Tato karta obsahuje chipy: MT2032 (tuner pod stíněním), TDA9886 (pll), HCF4052 (switch), TDA1308 (zesilovač), 24WC08 (paměť), Fusion 878A (tv tuner), MSP3450 (zvukový procesor).

Identifikace pod Linuxem

bttv: driver version 0.9.17 loaded
 bttv: using 8 buffers with 2080k (520 pages) each for capture
 bttv: Bt8xx card found (0).
 bttv0: Bt878 (rev 17) at 0000:01:09.0, irq: 17, latency: 16, mmio: 0xfdeff000
 bttv0: detected: Pinnacle PCTV [card=39], PCI subsystem ID is 11bd:0012
 bttv0: using: Pinnacle PCTV Studio/Rave [card=39,insmod option]
 bttv0: gpio: en=00000000, out=00000000 in=00fffbff [init]
 msp3400 0-0040: MSP3410G-B11 found @ 0x80 (bt878 #0 [sw])
 msp3400 0-0040: MSP3410G-B11 supports nicam and radio, mode is autodetect and autoselect
 tuner 0-004b: chip found @ 0x96 (bt878 #0 [sw])
 tda9887 0-004b: tda988[5/6/7] found @ 0x4b (tuner)
 tuner 0-004b: type set to tda9887
 Chip ID is not zero. It is not a TEA5767
 tuner 0-0060: chip found @ 0xc0 (bt878 #0 [sw])
 bttv0: i2c: checking for MSP34xx @ 0x80... found
 bttv0: pinnacle/mt: id=2 info="PAL+SECAM / stereo" radio=yes
 bttv0: tuner type=33
 mt20xx 0-0060: microtune: companycode=3cbf part=42 rev=95
 mt20xx 0-0060: microtune MT2050 found, OK
 tuner 0-0060: type set to MT2050
 bttv0: i2c: checking for MSP34xx @ 0x80... found
 bttv0: i2c: checking for TDA9875 @ 0xb0... not found
 bttv0: i2c: checking for TDA7432 @ 0x8a... not found
 bttv0: registered device video0
 bttv0: registered device vbi0
 bttv0: registered device radio0
 bttv0: PLL: 28636363 => 35468950 . ok

Postup zprovoznění pod Linuxem

Karta:
Po zasunutí do slotu a nabootování OS linux (Ubuntu 10.04,10.10, Mandriva 2009, openSUSE 11.3) byla detekována jako karta:

card=39 - Pinnacle PCTV Studio/Rave

je možno i: card=52 - Pinnacle PCTV Studio Pro nebo card=11 - MIRO PCTV pro
tuner: type=33 - MT2032 universal
Moduly: BTTV, MT20xx, TDA9887, BT878, MSP3400, všechny se natáhnou během zavádění modulu BTTV

modprobe bttv card=39 tuner=33 pll=1 radio=1

*************************************************************************
Dálkový ovladač:
Je podporován přímo v LIRC, takže úplně bez problémů. Miro PCTV receiver:

configure --with-driver option - pctv
Required LIRC kernel modules - none
lircd driver - pinsys
default lircd and lircmd config files - pinnacle_systems/lircd.conf.pctv
Supported remotes - bundled

Nastavení souboru /etc/lirc/hardware.conf:

LOAD_MODULES="false"
DRIVER="pinsys"
DEVICE="/dev/ttyS0" #pro port COM1, pro COM2 použijte, /dev/ttyS1.

Zkopírování správného ovladače:

cp /usr/share/lirc/remotes/pinnacle_systems/lircd.conf.pctv /etc/lirc/lircd.conf

Znovu načtení konfigurace + spuštění LIRCu:

/etc/init.d/lirc restart

Vyzkoušet pomocí programu:

irw

a dostaneme něco jako:

000000000000001b 00 vol+ PinnacleSysPCTVRemote
000000000000000b 00 Stop PinnacleSysPCTVRemote
0000000000000015 00 pause PinnacleSysPCTVRemote
000000000000000d 00 Play PinnacleSysPCTVRemote

poté stačí upravit (založit) soubor: ~/.lircrc kde nastavíme požadované akce, př:

##audacious

begin
     prog = audacious
     button = Play
     config = PLAY
     repeat = 0
end

begin
     prog = audacious
     button = VolUp
     config = VOL_UP
     repeat = 1
end

*************
V případě problémů se sériovým portem, v logu (dmesg) se objeví:

**could not reset tty**

použít

setserial /dev/ttyS0

nebo

setserial /dev/ttyS0 autoconfig

, kde x v ttySx - je správné číslo portu.

Poznámka

Televize a video vstupy chodí pomocí programu tvtime.
Rádio se mi nepodařilo rozchodit! Jakákoliv aplikace: radio, kradio, QtRadio projede scan frekvenčního pásma, ale nic nenajde. Prostě to neladí! Ani když se zadá ručně frekvence, žádný šum nic. Vypadá to na něco s laděním MT2032.
IR ovladač funguje báječně a bez problémů.

Update 1.3.2013 Rozchozeno dálkové ovládání od Ubuntu 12.10. Zastrčit do sériového portu, a stačí pouze: Nastavení souboru /etc/lirc/hardware.conf:

LOAD_MODULES="false"
DRIVER="pinsys"
DEVICE="/dev/ttyS0" #pro port COM1, pro COM2 použijte, /dev/ttyS1.

Zkopírování správného ovladače:

cp /usr/share/lirc/remotes/pinnacle_systems/lircd.conf.pctv /etc/lirc/lircd.conf

Znovu načtení konfigurace + spuštění LIRCu:

/etc/init.d/lirc restart

Vyzkoušet pomocí programu:

irw
