AVerTV DVB-T Super 007 (M135D)

Podpora:	kompletní
Ovladač:	v jádře
Adresa ovladače:	http://www.linuxtv.org/

Technické parametry

Prevzato z linuxtv.org:

• Philips 8275AC1 (tunner)
• Philips TDA10046A (demodulator)
• Philips SAA7131E

Identifikace pod Linuxem

# lspci
02:06.0 Multimedia controller: Philips Semiconductors SAA7133/SAA7135 Video Broadcast Decoder (rev d1)

# dmesg
Linux video capture interface: v2.00
saa7130/34: v4l2 driver version 0.2.14 loaded
ACPI: PCI Interrupt 0000:02:06.0[A] -> GSI 18 (level, low) -> IRQ 18
saa7133[0]: found at 0000:02:06.0, rev: 209, irq: 18, latency: 32, mmio: 0xec42a000
saa7133[0]: subsystem: 1461:f01d, board: Avermedia Super 007 [card=117,autodetected]
saa7133[0]: board init: gpio is 40000
saa7133[0]: i2c eeprom 00: 61 14 1d f0 54 20 1c 00 43 43 a9 1c 55 d2 b2 92
saa7133[0]: i2c eeprom 10: ff ff ff ff ff 20 ff ff ff ff ff ff ff ff ff ff
saa7133[0]: i2c eeprom 20: 01 40 01 32 32 01 01 43 88 ff 00 55 ff ff ff ff
saa7133[0]: i2c eeprom 30: ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff
saa7133[0]: i2c eeprom 40: ff 21 00 c0 96 10 03 02 15 16 ff ff ff ff ff ff
saa7133[0]: i2c eeprom 50: ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff
saa7133[0]: i2c eeprom 60: ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff
saa7133[0]: i2c eeprom 70: ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff
tuner 0-004b: chip found @ 0x96 (saa7133[0])
tda8290 0-004b: setting tuner address to 60
tuner 0-004b: type set to tda8290+75a
tda8290 0-004b: setting tuner address to 60
tuner 0-004b: type set to tda8290+75a
saa7133[0]: registered device video0 [v4l2]
saa7133[0]: registered device vbi0
DVB: registering new adapter (saa7133[0])
DVB: registering frontend 0 (Philips TDA10046H DVB-T)...
tda1004x: setting up plls for 48MHz sampling clock
tda1004x: found firmware revision 20 -- ok

Postup zprovoznění pod Linuxem

Karta funguje minimalne od kernelu 2.6.24.x, ale je potreba stahnout ovladace z mercurialu linuxtv.org
V kernelu 2.6.29.x jsou uz ovladace v jadre a neni potreba nic stahovat (a to vcetne fw).

Ke karte je potreba firmware. Plati pro vsechny verze kernelu!

V % make menuconfig:

Device Drivers -->
  Multimedia devices -->
    Video capture adapters -->
      [m] Philips SAA7131 support
        [m] DVB/ATSC Support for saa7131 TV based cards

Pripadne zavislosti modulu VIDEO_SAA7131_DVB:

HAS_IOMEM
VIDEO_CAPTURE_DRIVERS
VIDEO_V4L2
VIDEO_SAA7134
DVB_CORE
VIDEOBUF_DVB
DVB_PLL
DVB_MT352
DVB_TDA1004X
DVB_NXT200X
DVB_TDA10086
DVB_TDA826X
DVB_ISL6421
MEDIA_TUNER_TDA827X
MEDIA_TUNER_SIMPLE

Nezapomente umistit firmware do eg. '/lib/firmware/' popr. do adresare specifickeho pro Vasi distribuci.

Natahnuti modulu do jadra (jiz by nemelo byt potreba): # modprobe saa7131_dvb

Inicializovana karta, moduly v jadre:

saa7134_dvb            20232  4
saa7134               141744  1 saa7134_dvb
videobuf_dvb            6048  1 saa7134_dvb
ir_common              39808  1 saa7134
v4l2_common            14140  2 saa7134,tuner
videodev               38496  3 saa7134,tuner,v4l2_common
videobuf_dma_sg        10784  2 saa7134_dvb,saa7134
videobuf_core          15328  3 saa7134,videobuf_dvb,videobuf_dma_sg
tveeprom               11808  1 saa7134

Navod na zprovozneni na www.linuxtv.org.

Poznámka

Firmware lze alternativne stahnout zde.

Pozor, firma AverMedia vyrábí i stejnojmenou kartu Super 007, která je analogová. Karty mají i téměř identické balení. Liší se vývody, absencí jednoho čipu u analogové verze a produkotvým kódem (M135A / M135D).

Stránka výrobce k této kartě

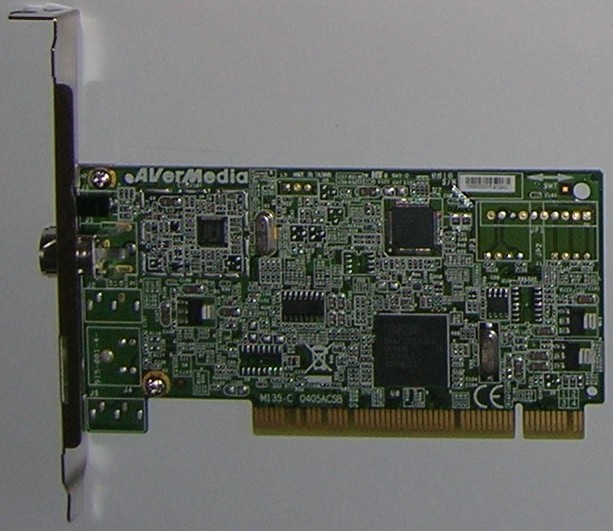

Obrázky
