Leadtek Winfast DTV1000 S

Podpora:	kompletní
Ovladač:	v jádře

Technické parametry

Stránky výrobce:

Chipset:
NXP 18271 + TDA10048 + SAA7130HL

Hardware Interface:
32-bit PCI 2.3 bus mastering Compatibility
Graphics drivers must include DirectX 8.1 software Video Standards
TV Tuner Receiving Frequency VHF 170~230MHz, UHF 470~862MHz
IR remote control infrared remote control

Connectors:
TV RF in connector (75 Ohm)
RCA connector for Composite video input
4-pin connector for S-video input
Phone jack for remote sensor

Identifikace pod Linuxem

lspci -v

02:07.0 Multimedia controller: Philips Semiconductors SAA7130 Video Broadcast Decoder (rev 01)
        Subsystem: LeadTek Research Inc. Unknown device 6655
        Flags: bus master, medium devsel, latency 32, IRQ 19
        Memory at e4000000 (32-bit, non-prefetchable) [size=1K]
        Capabilities: (access denied)

dmesg

saa7134 0000:00:06.0: PCI INT A -> GSI 17 (level, low) -> IRQ 17
saa7130[1]: found at 0000:00:06.0, rev: 1, irq: 17, latency: 64, mmio: 0xfaeff400
saa7130[1]: subsystem: 107d:6655, board: Leadtek Winfast DTV1000S [card=175,autodetected]
saa7130[1]: board init: gpio is 2120000
input: saa7134 IR (Leadtek Winfast DTV as /devices/pci0000:00/0000:00:06.0/input/input5
IRQ 17/saa7130[1]: IRQF_DISABLED is not guaranteed on shared IRQs
saa7130[1]: i2c eeprom 00: 7d 10 55 66 54 20 1c 00 43 43 a9 1c 55 d2 b2 92
saa7130[1]: i2c eeprom 10: 00 ff 82 0e ff 20 ff ff ff ff ff ff ff ff ff ff
saa7130[1]: i2c eeprom 20: 01 40 01 01 01 ff 01 03 08 ff 00 8a ff ff ff ff
saa7130[1]: i2c eeprom 30: ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff
saa7130[1]: i2c eeprom 40: ff 35 00 c0 00 10 03 02 ff 04 ff ff ff ff ff ff
saa7130[1]: i2c eeprom 50: ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff
saa7130[1]: i2c eeprom 60: ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff
saa7130[1]: i2c eeprom 70: ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff
saa7130[1]: i2c eeprom 80: ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff
saa7130[1]: i2c eeprom 90: ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff
saa7130[1]: i2c eeprom a0: ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff
saa7130[1]: i2c eeprom b0: ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff
saa7130[1]: i2c eeprom c0: ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff
saa7130[1]: i2c eeprom d0: ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff
saa7130[1]: i2c eeprom e0: ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff
saa7130[1]: i2c eeprom f0: ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff
Chip ID is not zero. It is not a TEA5767
tuner 1-0060: chip found @ 0xc0 (saa7130[1])
tda8290: no gate control were provided!
saa7130[1]: registered device video1 [v4l2]
saa7130[1]: registered device vbi1
dvb_init() allocating 1 frontend
DVB: registering new adapter (saa7133[0])
DVB: registering adapter 0 frontend 0 (Philips TDA10046H DVB-T)...
tda1004x: setting up plls for 48MHz sampling clock
tda1004x: found firmware revision 29 -- ok
dvb_init() allocating 1 frontend
tda18271 1-0060: creating new instance
TDA18271HD/C1 detected @ 1-0060
DVB: registering new adapter (saa7130[1])
DVB: registering adapter 1 frontend 0 (NXP TDA10048HN DVB-T)...
tda10048_firmware_upload: waiting for firmware upload (dvb-fe-tda10048-1.0.fw)...
saa7134 0000:00:06.0: firmware: requesting dvb-fe-tda10048-1.0.fw
tda10048_firmware_upload: firmware read 24878 bytes.
tda10048_firmware_upload: firmware uploading
tda10048_firmware_upload: firmware uploaded
saa7134 ALSA driver for DMA sound loaded
IRQ 16/saa7133[0]: IRQF_DISABLED is not guaranteed on shared IRQs
saa7133[0]/alsa: saa7133[0] at 0xfaeff800 irq 16 registered as card -1
saa7130[1]/alsa: Leadtek Winfast DTV1000S doesn't support digital audio

Postup zprovoznění pod Linuxem

Kernel 2.6.33 a vyšší

Od kernelu 2.6.33 byl ovladač začleněn přímo do jádra a bez problémů funguje. Stačí tedy zkompilovat s vhodnými volbami (např. CONFIG_DVB_CORE, CONFIG_VIDEO_DEV, CONFIG_VIDEO_SAA7134, CONFIG_VIDEO_SAA7134_DVB...), a do /lib/firmware/ umístit soubory s firmware:

• dvb-fe-tda10048-1.0.fw
• v4l-cx23885-avcore-01.fw
• v4l-cx23885-enc.fw

Ke stažení například zde: http://www.turnovfree.net/~stybla/linux/firmware/v4l/

V dmesg pak můžeme ještě zkontrolovat, že firmware byl při zavádění modulu saa7134 v pořádku načten:

saa7134 0000:00:06.0: firmware: requesting dvb-fe-tda10048-1.0.fw
tda10048_firmware_upload: firmware read 24878 bytes.
tda10048_firmware_upload: firmware uploading
tda10048_firmware_upload: firmware uploaded

Kernely 2.6.32 a nižší

Přichystejte si zdrojáky svého jádra do /usr/src/linux

hg clone http://www.kernellabs.com/hg/~mkrufky/dtv1000s/
cd dtv1000s
make menuconfig

Vyberte si správné moduly, budete potřebovat věci související s Video4Linux2 a SAA7130.

make
make install
modprobe saa7134

Teď už zbývá jen zapojit kabely, naladit stanice a můžete sledovat DVB-T vysílání v počítači.

Alternativni postup linuxtv.org:

hg clone http://linuxtv.org/hg/v4l-dvb
cd v4l-dvb
make
make install

Alternativne je mozne % make menuconfig; a vybrat pouze pozadovane ovladace.
Ovladac vyzaduje firmware, ktery je mozno stahnout:

• http://steventoth.net/linux/hvr1700/
• http://www.turnovfree.net/~stybla/linux/firmware/v4l/

Potrebne soubory:

• dvb-fe-tda10048-1.0.fw
• v4l-cx23885-avcore-01.fw
• v4l-cx23885-enc.fw

Tyto umistime do '/lib/firmware/' popr. do adresare specifickeho pro danou distribuci.
Pak uz by melo stacit pouze: % modprobe saa_7134_dvb;

Poznámka

31.10.2009 - neplatne
V mercurialu linuxtv.org se objevila (experimentalni) podpora teto karty. Nicmene, zavedeni modulu do jadra 2.6.31.5 znamena jeho okamzity pad. Melo by tedy byt otazkou casu, nez bude tato karta (snad) podporovana. Nemel jsem moc casu (a hw) se tomu venovat.
stybla

23.11.2009
Ovladače od Michaela Krufkyho mi bez problémů fungují od půlky září, kdy jsem je poprvé nainstaloval. Testováno v Gentoo Linuxu na jádrech 2.6.30 a 2.6.31. Dálkové ovládání jsem zatím netestoval. Karta by měla podle informací na krabici umět dekódovat dva signály najednou (picture and/in/on picture), ale zatím nevím jak to otestovat.
Martin Doucha

30.11.2009
Karta funguje s ovladaci z linuxtv.org a jadrem 2.6.31.6. Dalkovy ovladac jsem nezkousel, ani to neplanuji, a vlastne ho ani nemam :)
Testovano DVB-T.
Analog netestovan (antenu ani nemame) :)
Navrhuji zmenit adresu ovldace na linuxtv.org, ale nevim, jak je to s commit do v4l.
stybla

14.3.2010
Ovladač začleněn do jádra 2.6.33, viz výše.

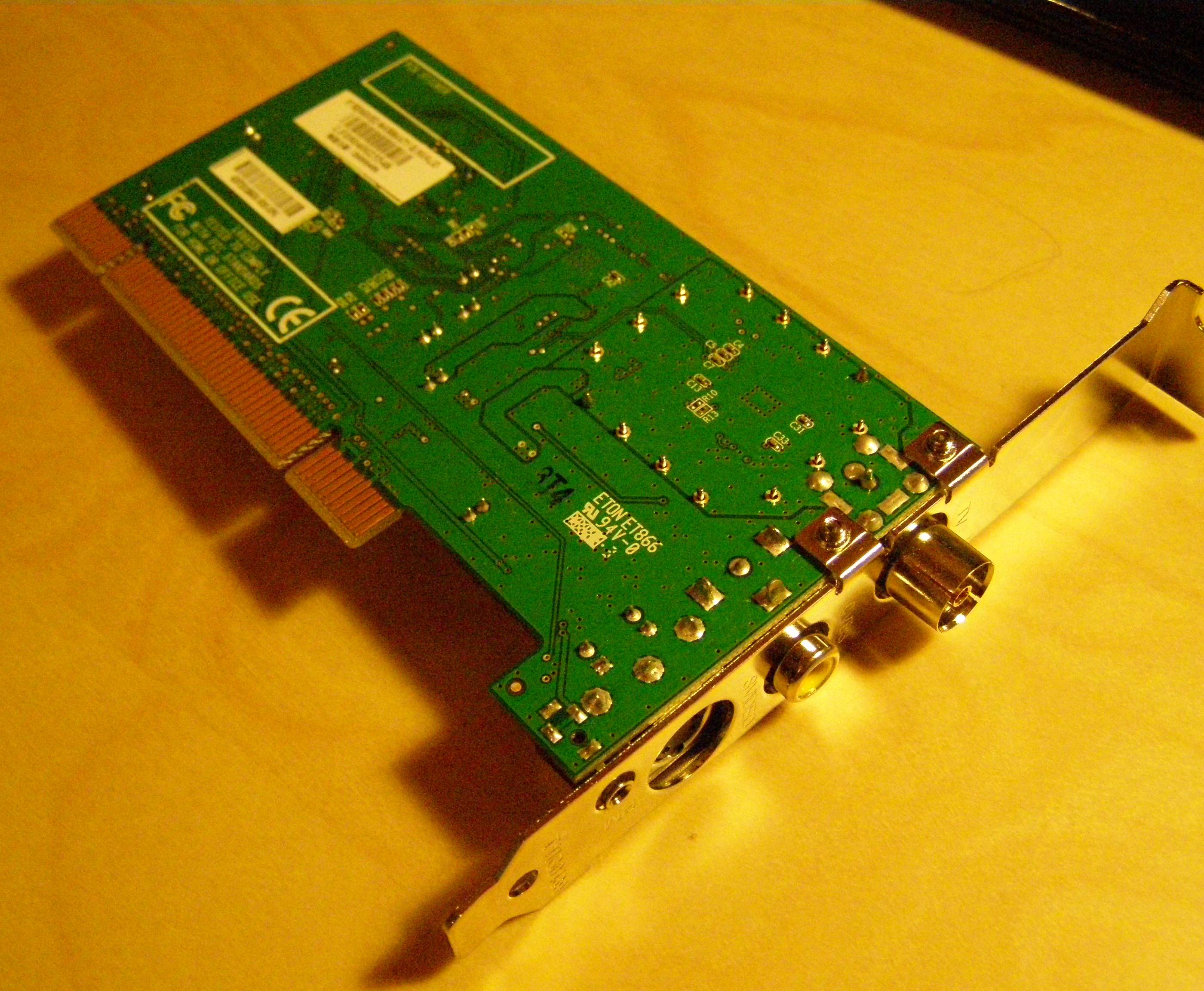

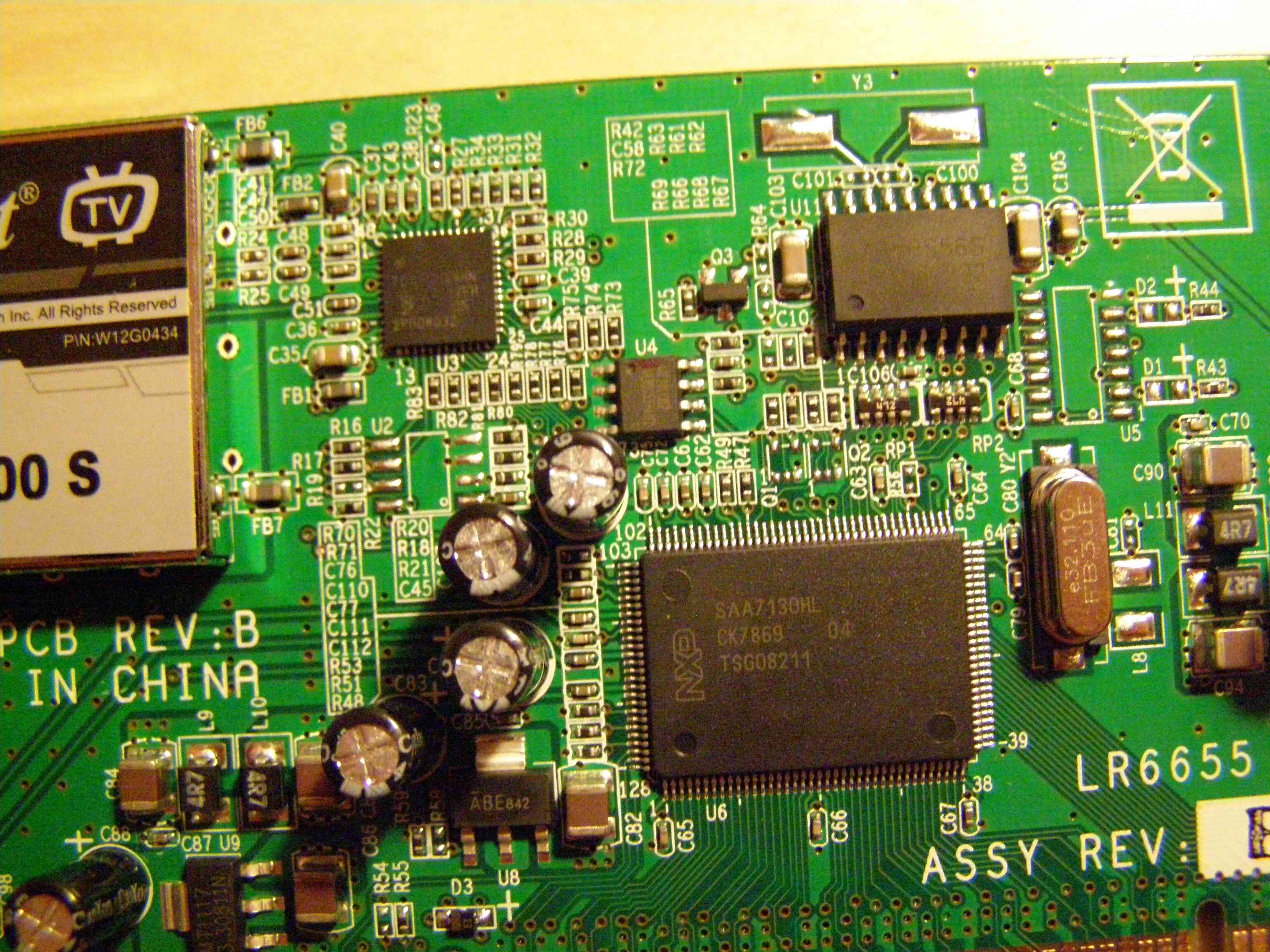

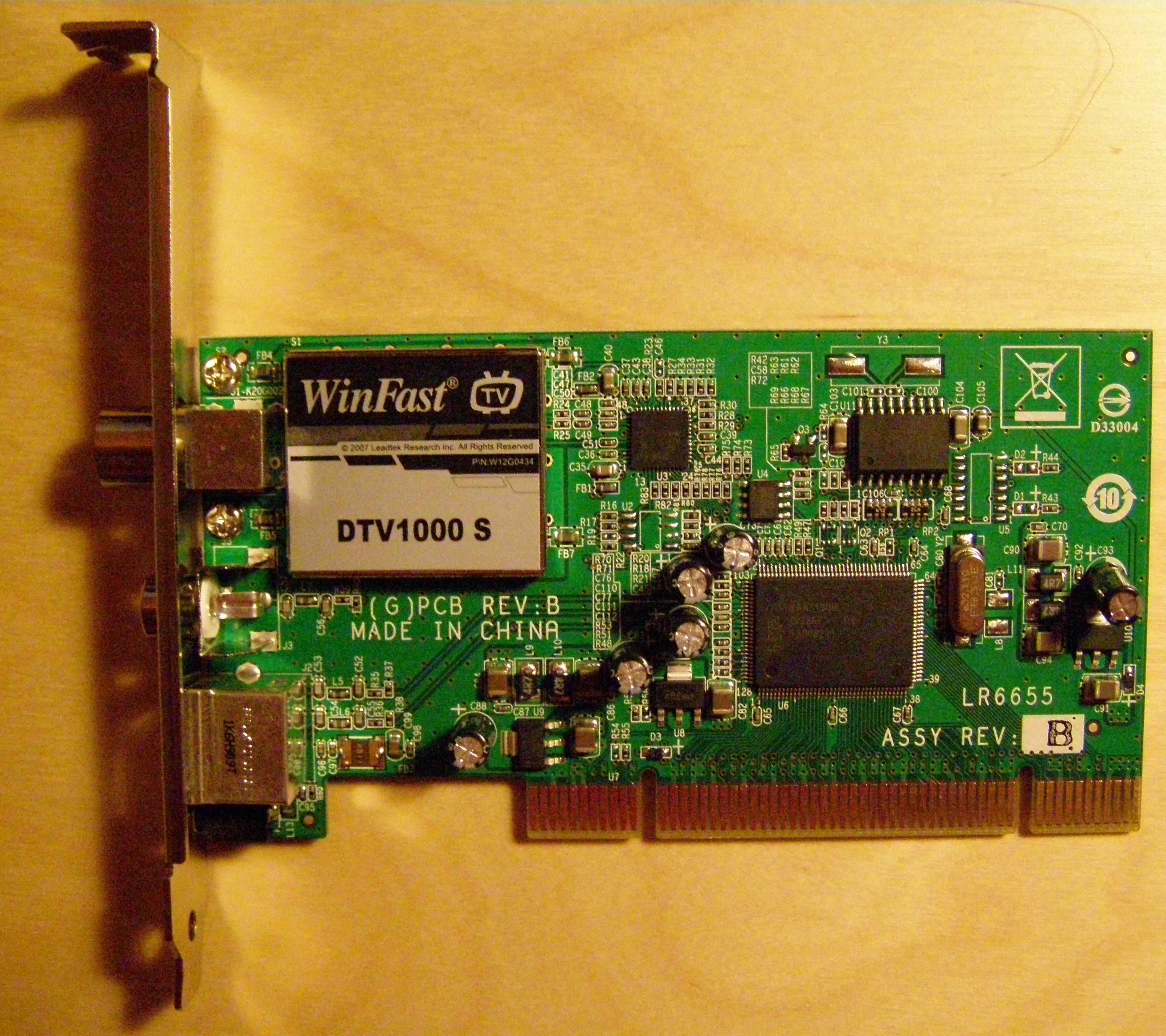

Obrázky
