Huawei EG162G (Vodafone Mobile Connect Flash K2540)

Podpora:	kompletní
Ovladač:	v jádře

Technické parametry

• Huawei EG162G (u nás nabízeno jako Vodafone Mobile Connect Flash)
• GSM/GPRS/EDGE modem
• podpora pásem 850/900/1800/1900 MHz
• maximální přenosová rychlost 236.8 Kbit/s
• podpora přenosu SMS a hlasu
• rozhraní USB 1.1
• zelená LEDka pro indikaci připojení k síti

Identifikace pod Linuxem

# dmesg
usb 2-1: new full speed USB device using uhci_hcd and address 10
usb 2-1: configuration #1 chosen from 1 choice
scsi21 : SCSI emulation for USB Mass Storage devices
usb 2-1: New USB device found, idVendor=12d1, idProduct=1001
usb 2-1: New USB device strings: Mfr=1, Product=2, SerialNumber=0
usb 2-1: Product: HUAWEI Mobile
usb 2-1: Manufacturer: HUAWEI Technologies
usb-storage: device found at 10
usb-storage: waiting for device to settle before scanning
usb 2-1: USB disconnect, address 10
usb 2-1: new full speed USB device using uhci_hcd and address 11
usb 2-1: configuration #1 chosen from 1 choice
usb-storage: probe of 2-1:1.0 failed with error -5
option 2-1:1.0: GSM modem (1-port) converter detected
usb 2-1: GSM modem (1-port) converter now attached to ttyUSB0
usb-storage: probe of 2-1:1.1 failed with error -5
option 2-1:1.1: GSM modem (1-port) converter detected
usb 2-1: GSM modem (1-port) converter now attached to ttyUSB1
usb-storage: probe of 2-1:1.2 failed with error -5
option 2-1:1.2: GSM modem (1-port) converter detected
usb 2-1: GSM modem (1-port) converter now attached to ttyUSB2
scsi25 : SCSI emulation for USB Mass Storage devices
usb 2-1: New USB device found, idVendor=12d1, idProduct=1001
usb 2-1: New USB device strings: Mfr=1, Product=2, SerialNumber=0
usb 2-1: Product: HUAWEI Mobile
usb 2-1: Manufacturer: HUAWEI Technologies
usb-storage: device found at 11
usb-storage: waiting for device to settle before scanning
scsi 25:0:0:0: CD-ROM            HUAWEI   Mass Storage     2.31 PQ: 0 ANSI: 2
sr1: scsi-1 drive
sr 25:0:0:0: Attached scsi CD-ROM sr1
sr 25:0:0:0: Attached scsi generic sg6 type 5
usb-storage: device scan complete
ISO 9660 Extensions: Microsoft Joliet Level 3
ISOFS: changing to secondary root

# lsusb
Bus 002 Device 015: ID 12d1:1001 Huawei Technologies Co., Ltd. E620 USB Modem

Postup zprovoznění pod Linuxem

Dongle je na Linuxu dobře podporovaný. Po připojení se vytvoří modemové zařízení (obvykle /dev/ttyUSB0, v mém případě /dev/ttyUSB2) a zároveň nová CD mechanika. Na té jsou umístěny ovladače a obslužné programy pro Windows.

Zprovoznění je velmi jednoduché. Z klikátka KNetworkManager se mi modem nepodařilo přimět k životu, pomocí konzolové utility wvdial (obvykle standardní distribuční nástroj) nebylo však nastavení připojení nijak složité. Použil jsem následující nastavení:

$ cat /etc/wvdial.conf
[Dialer Defaults]
Modem = /dev/ttyUSB2
Baud = 460800
Init1 = ATZ
Init2 = ATQ0 V1 E1 S0=0 &C1 &D2
Init3 = AT+CGDCONT=1,"IP","internet"
Area Code =
Phone = *99***1#
Username = web
Password = web
Modem Type = Analog Modem
Ask Password = 0
Dial Command = ATDT
Stupid Mode = 1
Compuserve = 0
Force Address =
Idle Seconds = 300
DialMessage1 =
DialMessage2 =
ISDN = 0

Kromě wvdial budete potřebovat mít nainstalovaný program pppd pro navázání PPP spojení (nezbytné). Po provedení konfigurace programu wvdial jej stačí už jen spustit v konzoli. Za několik sekund by se měl objevit následující výstup:

# wvdial
--> WvDial: Internet dialer version 1.60
--> Cannot get information for serial port.
--> Initializing modem.
--> Sending: ATZ
ATZ
OK
--> Sending: ATQ0 V1 E1 S0=0 &C1 &D2
ATQ0 V1 E1 S0=0 &C1 &D2
OK
--> Sending: AT+CGDCONT=1,"IP","internet"
AT+CGDCONT=1,"IP","internet"
OK
--> Modem initialized.
--> Idle Seconds = 300, disabling automatic reconnect.
--> Sending: ATDT*99***1#
--> Waiting for carrier.
ATDT*99***1#
CONNECT
--> Carrier detected.  Starting PPP immediately.
--> Starting pppd at Tue Jan 20 19:08:53 2009
--> Pid of pppd: 32733
--> Using interface ppp0
--> local  IP address 10.176.24.129
--> remote IP address 10.64.64.64
--> primary   DNS address 160.218.10.200
--> secondary DNS address 160.218.43.200
--> Script /etc/ppp/ip-up run successful
--> Default route Ok.
--> Connected... Press Ctrl-C to disconnect

Pokud se takovýto výstup objeví, jste úspěšně připojeni přes GPRS/EDGE.

Výše uvedené nastavení jsem zkoušel na síti Telefonica O2, mělo by však být identické s nastavením Vodafone. V případě T-Mobile je třeba použít AT+CGDCONT=1,"IP","internet.t-mobile.cz".

Poznámka

Jak vyplývá z výše uvedeného, v Česku prodávané modemy od Vodafonu nejsou blokované. Rychlost jsem neměřil ale vzhledem k použité technologii to asi nebude žádný zázrak

Údaje z lsusb jsou chybné, modem zřejmě sdílí PCI ID s PC Card zařízením Huawei E620.

Vyzkouseno i s kppp, jako
"Inicializační řetězec 2:" dáme AT+CGDCONT=1,"IP","internet"
to co je u wvdial jako Init2 se nezdá být potřeba.

U SIM karty je vhodné nejprve v telefonu zrušit PIN, pomocí AT příkazu ho sice lze zadat, ale prý to nejde v rámci vytáčení/přihlašování, protože modemu po zadání PIN chvíli trvá než se přihlásí do sítě.

Nově koupená karta s datovým tarifem není aktivována, je potřeba ji aktivovat buď prostřednictvím operátora, nebo snad jedním zavoláním kamkoli.

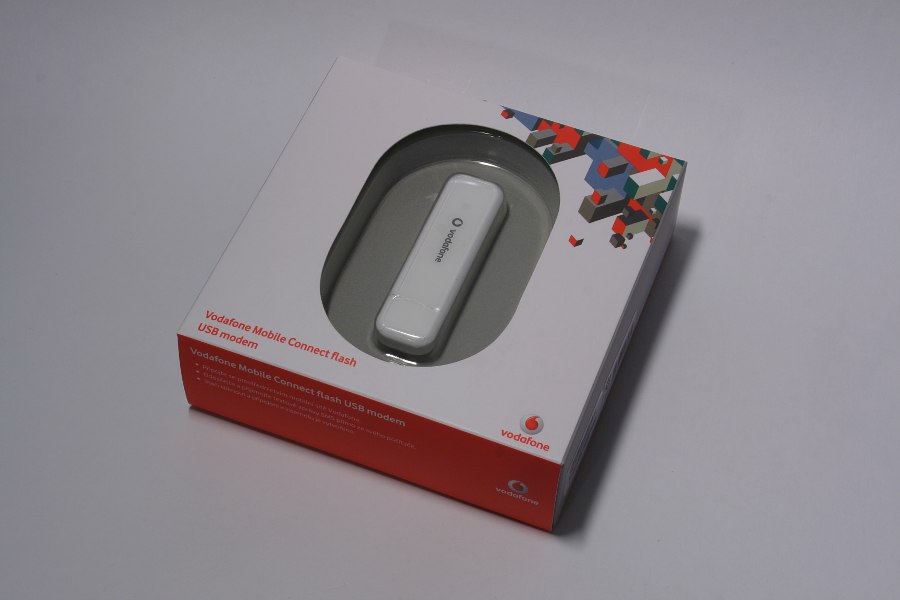

Obrázky
