Lenovo ThinkPad X230

Technické parametry

• Procesor: Intel Core i5-3320M (2.60 GHz, 3.10 GHz TurboMode, 1600 MHz FSB, 3 MB L3 cache, Ivy Bridge)
• Paměť: 4 GB DDR3 1600 MHz (dva sloty [druhý volný], maximálně 16 GB)
• Pevný disk: 500 GB SATA HDD (7200 rpm)
• Displej: 12.5" HD Premium LED IPS matný (1366x768, 16:9)
• Grafický čip: Intel HD Graphics 4000
• Ethernet: Intel 82579LM
• Bezdrátová konektivita: Intel Advanced-N 6205 Wi-Fi; Bluetooth 4.0
• Konektory: 1x miniDP, 1x VGA, 2x USB 3.0, 1x USB 2.0, čtečka paměťových karet, sluchátka/mikrofon
• Web kamera: 720p HD
• Osvětlení klávesnice.
• Akumulátor: 6článkový (63 Wh)
• Dokovací stanice: ThinkPad Ultrabase 3 (DVD+-RW DL, 4x USB, 1x RJ45, 1x VGA, 1x DisplayPort, 1x sluchátka, 1x mikrofon)

Identifikace pod Linuxem

# lspci
00:00.0 Host bridge: Intel Corporation Ivy Bridge DRAM Controller (rev 09)
00:02.0 VGA compatible controller: Intel Corporation Ivy Bridge Graphics Controller (rev 09)
00:14.0 USB controller: Intel Corporation Panther Point USB xHCI Host Controller (rev 04)
00:16.0 Communication controller: Intel Corporation Panther Point MEI Controller #1 (rev 04)
00:16.3 Serial controller: Intel Corporation Panther Point KT Controller (rev 04)
00:19.0 Ethernet controller: Intel Corporation 82579LM Gigabit Network Connection (rev 04)
00:1a.0 USB controller: Intel Corporation Panther Point USB Enhanced Host Controller #2 (rev 04)
00:1b.0 Audio device: Intel Corporation Panther Point High Definition Audio Controller (rev 04)
00:1c.0 PCI bridge: Intel Corporation Panther Point PCI Express Root Port 1 (rev c4)
00:1c.1 PCI bridge: Intel Corporation Panther Point PCI Express Root Port 2 (rev c4)
00:1c.2 PCI bridge: Intel Corporation Panther Point PCI Express Root Port 3 (rev c4)
00:1d.0 USB controller: Intel Corporation Panther Point USB Enhanced Host Controller #1 (rev 04)
00:1f.0 ISA bridge: Intel Corporation Panther Point LPC Controller (rev 04)
00:1f.2 SATA controller: Intel Corporation Panther Point 6 port SATA Controller [AHCI mode] (rev 04)
00:1f.3 SMBus: Intel Corporation Panther Point SMBus Controller (rev 04)
02:00.0 System peripheral: Ricoh Co Ltd Device e823 (rev 04)
03:00.0 Network controller: Intel Corporation Centrino Advanced-N 6205 (rev 34)

# lsusb
Bus 002 Device 002: ID 8087:0024 Intel Corp. Integrated Rate Matching Hub
Bus 002 Device 001: ID 1d6b:0002 Linux Foundation 2.0 root hub
Bus 001 Device 002: ID 8087:0024 Intel Corp. Integrated Rate Matching Hub
Bus 001 Device 001: ID 1d6b:0002 Linux Foundation 2.0 root hub
Bus 004 Device 001: ID 1d6b:0003 Linux Foundation 3.0 root hub
Bus 003 Device 003: ID 0bdb:1926 Ericsson Business Mobile Networks BV
Bus 003 Device 002: ID 17ef:6050 Lenovo
Bus 003 Device 001: ID 1d6b:0002 Linux Foundation 2.0 root hub

# cat /proc/cpuinfo
processor	: 0
vendor_id	: GenuineIntel
cpu family	: 6
model		: 58
model name	: Intel(R) Core(TM) i5-3320M CPU @ 2.60GHz
stepping	: 9
microcode	: 0x12
cpu MHz		: 1200.000
cache size	: 3072 KB
physical id	: 0
siblings	: 4
core id		: 0
cpu cores	: 2
apicid		: 0
initial apicid	: 0
fpu		: yes
fpu_exception	: yes
cpuid level	: 13
wp		: yes
flags		: fpu vme de pse tsc msr pae mce cx8 apic sep mtrr pge mca cmov pat pse36 clflush dts acpi mmx fxsr sse sse2 ss ht tm pbe syscall nx rdtscp lm constant_tsc arch_perfmon pebs bts rep_good nopl xtopology nonstop_tsc aperfmperf pni pclmulqdq dtes64 monitor ds_cpl vmx smx est tm2 ssse3 cx16 xtpr pdcm pcid sse4_1 sse4_2 x2apic popcnt tsc_deadline_timer aes xsave avx f16c rdrand lahf_lm ida arat epb xsaveopt pln pts dts tpr_shadow vnmi flexpriority ept vpid fsgsbase smep erms
bogomips	: 5188.06
clflush size	: 64
cache_alignment	: 64
address sizes	: 36 bits physical, 48 bits virtual
power management:

Poznámka

• Zatím mi funguje téměř vše, co potřebuji, tj. suspend to ram/disk, Wi-Fi, připojování k dokovací stanici i odpojování, DVD mechanika v dokovací stanici.
• Na „Chicklet“ klávesnici se píše perfektně (potvrdili i dva majitelé ThinkPadů s ještě „klasickou“ klávesnicí).
• Trochu mi vadí absence LED diody pro Scroll Lock, kterou používám jako indikátor rozložení klávesnice (CZ/US).
• LED dioda pro Caps Lock by také nebyla marná, už jsem několikrát psal heslo pětkrát a divil se, že je to pořád špatně .
• Výdrž na baterii jsem ještě pořádně neotestoval. Při 60% podsvícení displeje, zapnuté Wi-Fi a práci v shellu na serveru notebook vydržel přes 4 hodiny. Kolik kapacity zbylo, bohužel, nevím.
• Čtečka paměťových karet funguje (vyzkoušeno s SDHC kartou).
• Multimediální tlačítka (hlasitost, jas displeje…) fungují (v Kubuntu 14.10 hned po instalaci).
• Klávesy Ctrl a Fn jsou sice fyzicky prohozené, ale jde to v BIOSu přepnout, aby Ctrl byl úplně vlevo.

Nefunguje:

• tp_smapi – zkompiluje se, ale modul nejde nahrát (budu řešit v následujících dnech), (pomůže upgrade BIOSu ?)

Nezkoušel jsem:

• Web kamera (časem vyzkouším).
• Mikrofon (časem vyzkouším).
• Bluetooth (nepotřebuji).
• Čtečku otisků prstů (nepotřebuji).

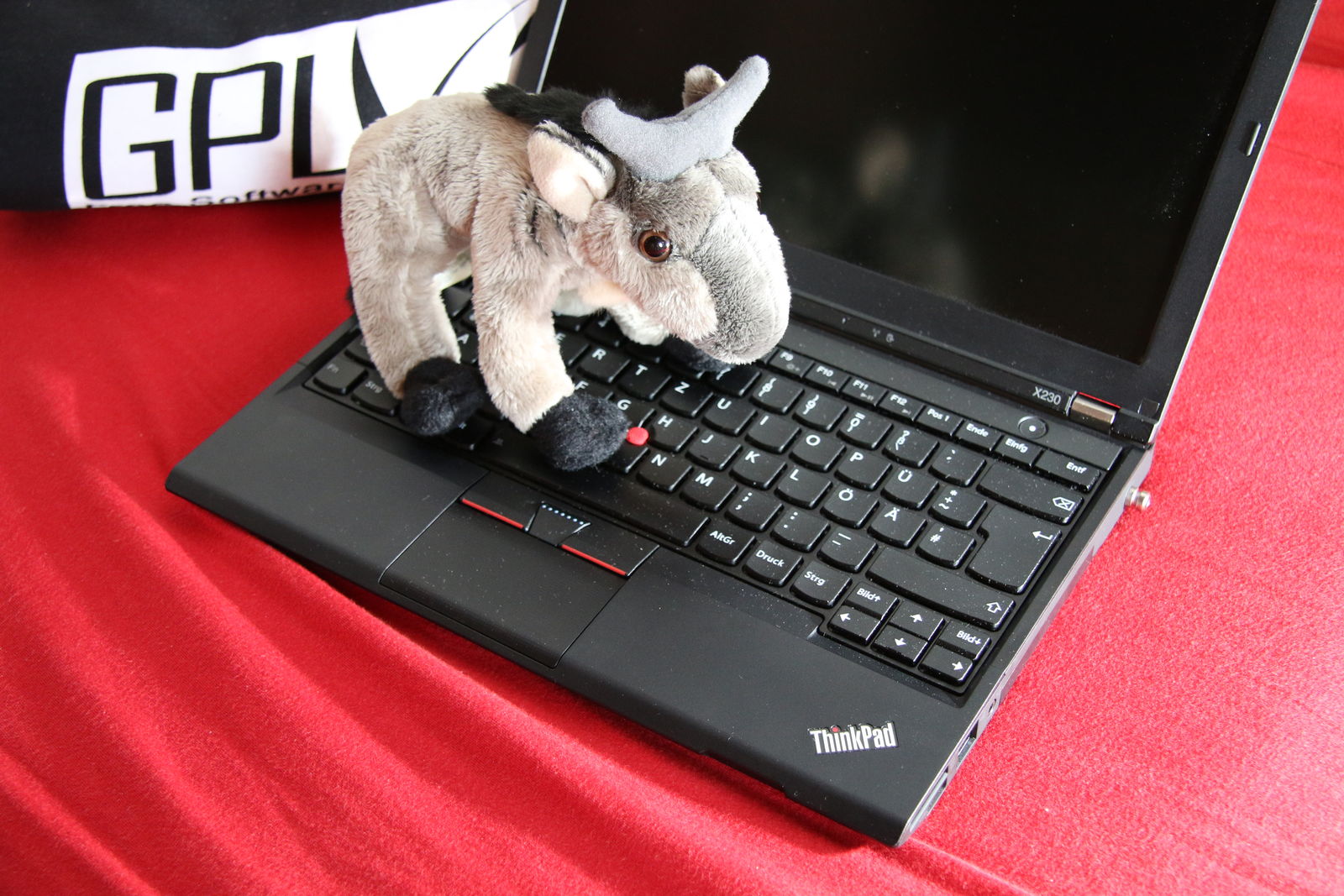

Obrázky
