Hewlett Packard t5720

Technické parametry

Originální konfigurace:

CPU: AMD Geode NX 1500 (1000MHz), podporovaný cpufreq, rozsah pracovních frekvencí je 666-1000MHz
RAM: 512MB DDR333
HDD: ATA Flash 512MB v IDE44 slotu
LAN: Via VT6107 10/100Mbps RJ45
SND: SiS AC97 compatible
USB: 6x (2x vpředu, 4x vzadu)
VGA: SIS (přesný model nevím, čip je pod chladičem)
O/S: Windows XP Embedded
Sloty: 1x PCI (vyžaduje speciální raiser kartu, redukci na case a adaptér 50W)
Porty: 6x USB, 1x sériový, 1x paralelní, 1x VGA, 1x Line-in, 1x Line-out, 1x Mikrofon, 1x RJ45
Zdroj: 25W externí

Vlastní konfigurace: Vyměnil jsem paměťový modul za 1GB DDR333 a ATA Flash za 16GB SDHC kartu v SDHC/ATA44 redukci. Operační systém je CentOS 6.

Identifikace pod Linuxem

cat /proc/cpuinfo
processor       : 0
vendor_id       : AuthenticAMD
cpu family      : 6
model           : 8
model name      : AMD Athlon(tm) Processor
stepping        : 1
cpu MHz         : 999.997
cache size      : 256 KB
fdiv_bug        : no
hlt_bug         : no
f00f_bug        : no
coma_bug        : no
fpu             : yes
fpu_exception   : yes
cpuid level     : 1
wp              : yes
flags           : fpu vme de pse tsc msr pae mce cx8 apic mtrr pge mca cmov pat pse36 mmx fxsr sse syscall mp mmxext 3dnowext 3dnow up
bogomips        : 2000.00
clflush size    : 32
cache_alignment : 32
address sizes   : 34 bits physical, 32 bits virtual
power management: ts fid vid

lspci
00:00.0 Host bridge: Silicon Integrated Systems [SiS] 741/741GX/M741 Host (rev 03)
00:01.0 PCI bridge: Silicon Integrated Systems [SiS] SiS AGP Port (virtual PCI-to-PCI bridge)
00:02.0 ISA bridge: Silicon Integrated Systems [SiS] SiS963 [MuTIOL Media IO] (rev 25)
00:02.1 SMBus: Silicon Integrated Systems [SiS] SiS961/2 SMBus Controller
00:02.5 IDE interface: Silicon Integrated Systems [SiS] 5513 [IDE]
00:02.7 Multimedia audio controller: Silicon Integrated Systems [SiS] AC'97 Sound Controller (rev a0)
00:03.0 USB Controller: Silicon Integrated Systems [SiS] USB 1.1 Controller (rev 0f)
00:03.1 USB Controller: Silicon Integrated Systems [SiS] USB 1.1 Controller (rev 0f)
00:03.2 USB Controller: Silicon Integrated Systems [SiS] USB 2.0 Controller
00:0a.0 Ethernet controller: VIA Technologies, Inc. VT6102 [Rhine-II] (rev 8d)
01:00.0 VGA compatible controller: Silicon Integrated Systems [SiS] 661/741/760 PCI/AGP or 662/761Gx PCIE VGA Display Adapter

Postup zprovoznění pod Linuxem

Pokus nainstalovat systém z CD-ROM připojené na USB port selhal. Nakonec jsem to vyřešil tak, že jsem SDHC redukci připojil k jinému PC přes USB/IDE adaptér a CentOS nainstaloval z CD. Instalace je pak přímočará.

Poznámka

Fan-less terminál s malou spotřebou, v současnosti funguje jako DHCP/DNS server, po přidání PCI nebo USB síťovky může zastat funkci routeru.

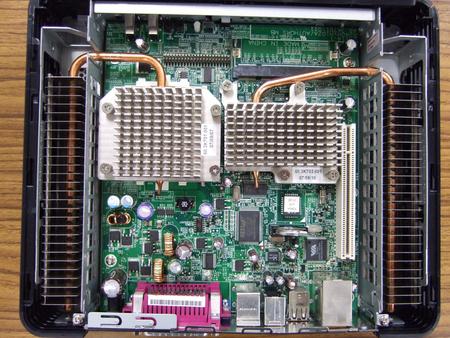

Obrázky
