MSI StarCam Clip

Technické parametry

* Senzor: CMOS 1,3M
* Objektiv: 1/4'' skleněná čočka
* Rozlišení: 640x480
* Podporovaná rozlišení: 640x480, 352x288, 320x240, 176x144, 160x120
* Rychlost snímků: 30fps(640x480)
* Rozlišení statického obrazu: 640x480 (interpolované 1280x1024)
* Zaostření: 3 cm ~ nekonečno
* Viditelný úhel objektivu: 56° diagonálně
* Clona: Auto
* Expozice: Auto
* Formát obrazu: RGB24&I420
* Spotřeba: 2W (typicky)
* Operační systémy: Windows98/2000/Me/XP
* Rozhraní: USB1.1
* USB mikrofon: -45DB
* LED osvětlení: 3 bílé LED diody
* Infračervené světlo: 0 ~ 2 m high power

Identifikace pod Linuxem

lsusb:
Bus 001 Device 003: ID 0c45:60c0 Microdia

lsmod:
sn9c102               107981  0
gspca                 647120  0
videodev               30145  2 sn9c102,gspca
snd_usb_lib            19393  1 snd_usb_audio
v4l2_common            20033  2 sn9c102,videodev
v4l1_compat            16581  1 videodev
compat_ioctl32          5569  1 sn9c102
snd_hwdep              12869  1 snd_usb_audio

dmesg:
usb 1-1: new full speed USB device using uhci_hcd and address 3
usb 1-1: configuration #1 chosen from 1 choice
Linux video capture interface: v2.00
/var/lib/dkms/gspca/1.0.18-1.fc7.rf/build/gspca_core.c: USB GSPCA camera found. SONIX JPEG (sn9c1xx)
/var/lib/dkms/gspca/1.0.18-1.fc7.rf/build/gspca_core.c: [spca5xx_probe:4098] Camera type JPEG
/var/lib/dkms/gspca/1.0.18-1.fc7.rf/build/gspca_core.c: [spca5xx_getcapability:1215] maxw 640 maxh 480 minw 160 minh 120
usbcore: registered new interface driver gspca
/var/lib/dkms/gspca/1.0.18-1.fc7.rf/build/gspca_core.c: gspca driver 01.00.18 registered
sn9c102: V4L2 driver for SN9C1xx PC Camera Controllers v1:1.34
usbcore: registered new interface driver sn9c102
usbcore: registered new interface driver snd-usb-audio

Postup zprovoznění pod Linuxem

Ve Fedora 16, Fedora 17 Alfa jede out of the box pro cheese, mplayer tv:// a asi i dalsi software. Skype se nejak nekamaradi s rozhranim - le poteba pouzit LD_PRELOAD pro vynuceni v4l1 kompatibility modu nebo naopak prevedeni v4l1 interface na v4l2.
cat > /usr/local/bin/skype << EOF
#!/usr/bin/bash
LD_PRELOAD=/usr/lib/libv4l/v4l1compat.so /usr/bin/skype
EOF
chmod +x /usr/local/bin/skype


Poznámka

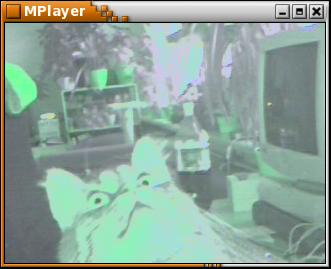

Jakub Velímský uvedl zde navod jak kameru donutit k provozu za pomoci vmware. Postup jsem zkoušel, ve vmware obraz vidět nebyl, ale kamera se skutečně rozběhla. Problémem jsou barvy viz další přiložený screenshot. Pomoci usbsnoop (win) a usbreplay (lin) se kamerka dá donutit k činnosti i bez vmware - se stejně čupr zeleným výsledkem. Pokud se někdo dostanete dál dějte vědět.

---

Update xnemp100:

MSI Starcam jsem dnes (20.10.2007) rozeběhnul na FC7 s ovladačem http://www.linux-projects.org/modules/news/ - zatím jde bohužel o ovladač s třídenním časovým omezením - konečně ale něco, co FUNGUJE!


lsusb:
Bus 002 Device 002: ID 0c45:60c0 Microdia
Bus 002 Device 001: ID 0000:0000
Bus 001 Device 001: ID 0000:0000
Bus 001 Device 003: ID 0c45:60c0 Microdia
Bus 001 Device 004: ID 0c45:60c0 Microdia
Bus 003 Device 001: ID 0000:0000


dmesg:
sn9cxxx: module license 'Proprietary' taints kernel.
usb 1-1: SN9Cxxx PC Camera Controller detected usb 1-1: Image sensor detected usb 1-1: Initialization succeeded usb 1-1: V4L1 & V4L2 device registered as /dev/video0 and ready to use!

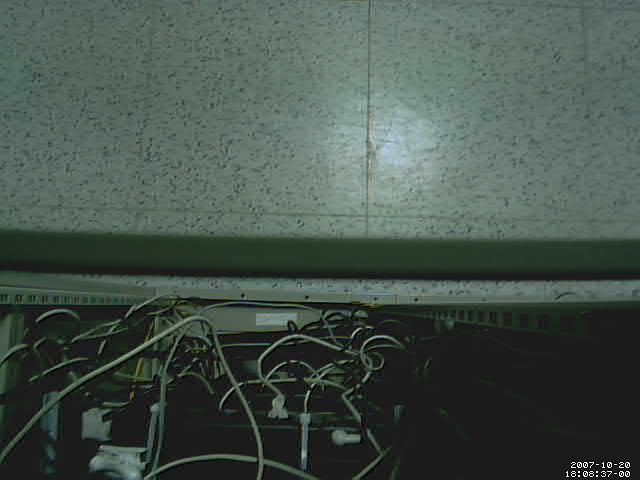

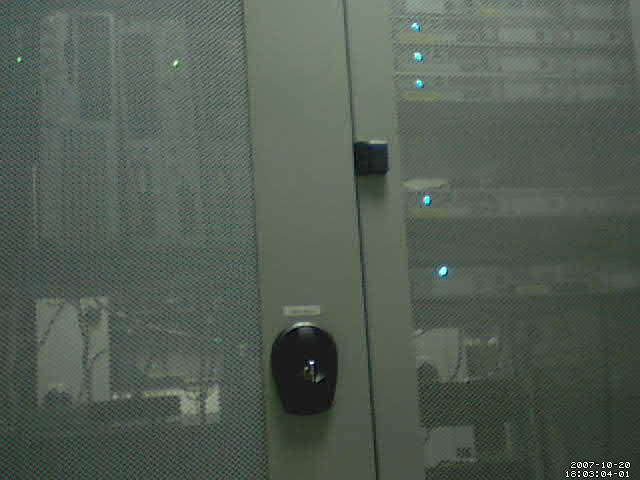

Výsledek:
viz dva poslední obrázky dole...

Update 24.4.2008:
Boban Aleksov publikoval svoji upravenou verzi gspca driveru.www.pamplast.com/gspca/ Kamera funguje a Boban dokonce jeste pracuje na nejakem vylepseni (tested with vlc, mplayer, skype). Nove je mozne vypnout a zapnout IR diody pro nocni videni.

Update 16.12.2009 (jose1711):

Boban uz vyvoj a udrzbu driveru ukoncil. Rovnako tak i autor komercneho closed-source driveru prestal vydavat nove verzie. Kazdopadne kamera na Arch Linuxe s kernelom 2.6.32 a modulom sn9c102 zobrazi obraz v xawtv, skype (s v4l1compat.so), vlc, cheese. Pri umelom osvetleni su vsak farby velmi vyblednute a/alebo nespravne podane - pravdepodobne kvoli chybajucemu automatickemu vyvazeniu bielej. Mikrofon je detegovany, ale nahravanie nefunguje (http://www.qbik.ch/usb/devices/showdev.php?id=3951)

Update 18.03.2012 (rebus):
Po dlouhe dobe jsem potreboval videokameru a potvrzuji ze driver stale funguje (kernel 3.3.0-0.rc7.git0.3.fc17.x86_64 z Fedora 17 Alfa). Zkousel jsem:
mplayer tv://
cheese
LD_PRELOAD=/usr/lib/libv4l/v4l1compat.so skype
LD_PRELOAD=/usr/lib/libv4l/v4l2convert.so skype
Z nejakeho duvodu to nefacha se samotnym skype.
IR Ledky se mi bohuzel nepodarilo zprovoznit, takze zatim (uz zase) bez night vision.

Obrázky
