3M MicroTouch EXII-1020SC

Podpora:	kompletní
Ovladač:	v X Window serveru
Zastaralý:	ano

Technické parametry

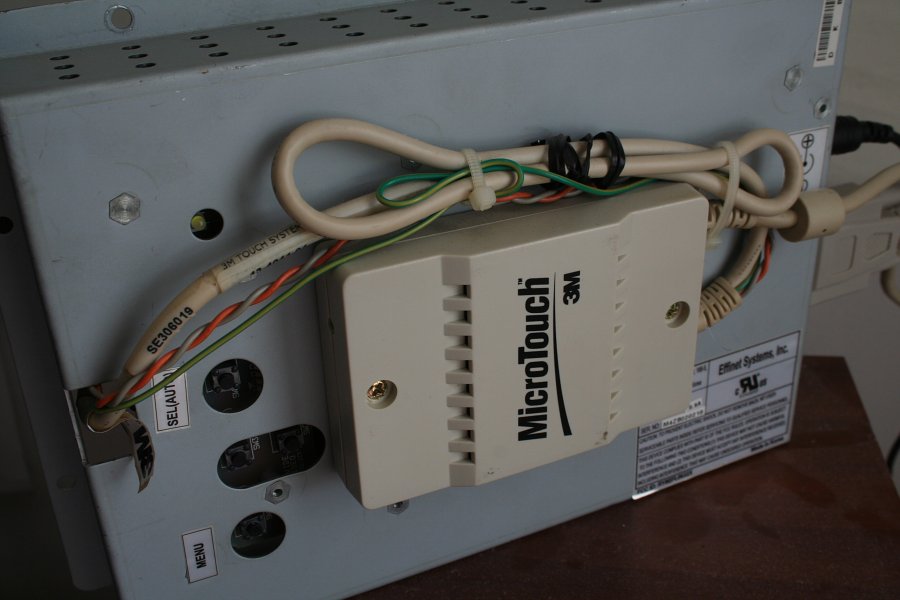

• model MicroTouch EXII-1020SC Rev 2.4 FIM
• řadič dotykové vrstvy
• kapacitní technologie
• skleněný povrch
• rozhraní RS-232 (seriové)
• zelená LED indikující napájení
• podporováno ovladačem microtouch v X

Identifikace pod Linuxem

(**) MicroTouch FINGER input device: /dev/ttyS0
(**) Option "SendCoreEvents"
(**) FINGER: always reports core events
(**) Option "CorePointer"
(**) FINGER: Core Pointer
(**) Microtouch X device name: FINGER
(**) Microtouch associated screen: 0
(**) Option "MaxX" "16383"
(**) Microtouch maximum x position: 16383
(**) Option "MinX" "0"
(**) Microtouch minimum x position: 0
(**) Option "MaxY" "16383"
(**) Microtouch maximum y position: 16383
(**) Option "MinY" "0"
(**) Microtouch minimum y position: 0
(**) Microtouch ThruGlass frequency is: 0
(**) Microtouch device will work in Landscape mode
(WW) FINGER: does not have core pointer capabilities
(II) XINPUT: Adding extended input device "FINGER" (type: MicroTouch Finger)
(**) Option "Device" "/dev/ttyS0"
(**) Option "BaudRate" "9600"
(**) Option "StopBits" "1"
(**) Option "DataBits" "8"
(**) Option "Parity" "None"
(**) Option "Vmin" "10"
(**) Option "Vtime" "1"
(**) Option "FlowControl" "None"
(--) MicroTouch touchscreen is a , connected through a serial port.
(--) MicroTouch controller firmware revision is 8.7.
(--) MicroTouch status of errors: ^M@.

Postup zprovoznění pod Linuxem

V openSUSE a některých dalších distribucích lze dotykovou obrazovku konfigurovat přímo z nějakého klikátka (např. SaX). Pokud vaše distro podobným klikátkem nedisponuje, je třeba přidat do konfigurace X.org následující řádky:

Section "InputDevice"
        Identifier "3MMicroTouch"
        Driver     "mutouch"
        Option     "CorePointer"
        Option     "InputFashion"       "Touchpanel"
        Option     "Type"       	"finger" # muze byt tez "stylus"
        Option     "Device"     	"/dev/ttyS0"
        Option     "MinX"       	"0"
        Option     "MaxX"       	"16383"
        Option     "MinY"       	"0"
        Option     "MaxY"       	"16383"
        Option     "maybetapped_action" "click"
        Option     "maybetapped_button" "1"
        Option     "longtouch_action"   "down"
        Option     "longtouch_button"   "2"
        Option     "SendCoreEvents"     "yes"
EndSection

Dále je ještě třeba do sekce ServerLayout přidat řádek InputDevice "3MMicroTouch" "SendCoreEvents". Pokud jste správně nastavili port, na kterém máte zařízení připojené (Option "Device" "/dev/ttyS0"), tak vám po restartu X bude dotyková obrazovka fungovat podobně jako myš.

Další konfigurační volby, jimiž se nastavuje chování dotykové obrazovky (např dlouhé podržení -> klik pravým myšítkem), naleznete v dokumentaci ke knihovně Libtouch. Obecné informace o dotykových panelech jsou taktéž uvedeny v XFree86-Touch-Screen-HOWTO.

Poznámka

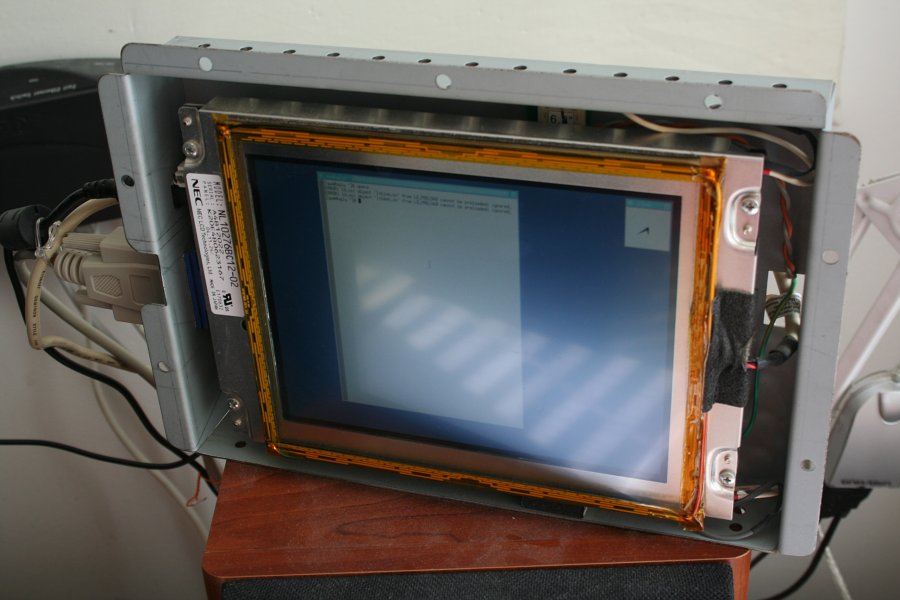

• dotykovou vrstvu jsem získal přilepenou na displeji NEC NL10276BC12-02 koupeném na eBayi pod názvem 6.3 inch TFT flat panel, great for project or PC od prodejce 7sec4syl, který tam podobných panelů nabízel nedávno více
• dotyková vrstva se kalibruje volbami MinX/MaxX/MinY/MaxY v xorg.conf. Tyto hodnoty by měly jít získat utilitou Touchcal
• já kalibraci neprováděl, RPM verze Touchcalu mi vyvolávala při spuštění buffer overflow a skompilovat verzi ze zdrojových kódů se mi nepodařilo. Dá se to ale přežít protože panel je i ve výchozím nastavení mimořádně přesný
• narozdíl od odporových panelů, které jsou obvykle k vidění, nevyžaduje tento téměř žádnou sílu pro "vyvolání dotyku", přirovnal bych jej citlivostí k notebookovému touchpadu.
• výrobce nabízí uzavřené ovladače na svých stránkách (volba Linux TouchWare Drivers), součástí RPM balíku s jadernými moduly je i kalibrační utilita (netestováno)

Obrázky
