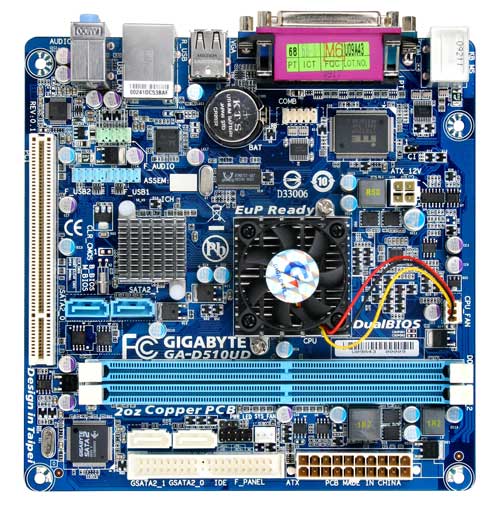

Gigabyte GA-D510UD

Technické parametry

Processor
* 1M L2 cache
* Built in with an Intel® Dual-core Atom™ D510 processor (1.66 GHz)
Chipset
* Intel® NM10
* iTE IT8720
* Realtek ALC888B codec
* Supports 2 / 4 / 6 / 8 channel audio
Memory
* 2 x 1.8V DDR2 DIMM sockets supporting up to 4 GB
* DDR2 800/667 MHz
Informace o podpoře paměťí najdete pod položkou "Seznam podporovaných pamětí."
LAN
* 1 x RTL8111D chip (10/100/1000 Mbit)
Internal I/O Connectors
* 1 x 20-pin ATX power connector
* 1 x 4-pin ATX 12V power connector
* 1 x Chassis Intrusion connector
* 1 x CPU fan connector
* 1 x front audio header
* 1 x front panel connector
* 1 x IDE
* 1 x power LED connector
* 1 x system fan connector
* 2 x USB 2.0/1.1
* 4 x SATA 3Gb/s
Expansion Slots
* 1 x PCI
Rear Panel I/O
* 1 x D-Sub
* 1 x parallel port
* 1 x PS/2 keyboard port
* 1 x PS/2 mouse port
* 1 x RJ45 LAN
* 1 x serial port
* 3 x Audio jacks (Line-in/Line-out/MIC)
* 4 x USB 2.0/1.1
Form Factor
* Mini-ITX Form Factor; 17.0cm x 17.0cm
H/W Monitoring
* CPU fan speed control
* CPU temperature detection
* CPU/System fan speed detect
* System voltage detection
BIOS
* 2 x 4 Mbit flash ROM
* Award BIOS
* PnP 1.0a, DMI 2.0, SM BIOS 2.4, ACPI 1.0b
* Supports DualBIOS™
Bundle Software
* Norton Internet Security (OEM version)
Operating System
* Microsoft® Windows® 7/ Vista/ XP
Other Features
* @BIOS™
* Auto Green
* Download Center
* Q-Flash™
* Smart Recovery
* Support for Q-Share
* Supports EasyTune
* Xpress™ Install
* Xpress™ Recovery 2

Identifikace pod Linuxem

00:00.0 Host bridge: Intel Corporation Pineview DMI Bridge (rev 02)
00:02.0 VGA compatible controller: Intel Corporation Pineview Integrated Graphics Controller (rev 02)
00:1b.0 Audio device: Intel Corporation 82801G (ICH7 Family) High Definition Audio Controller (rev 02)
00:1c.0 PCI bridge: Intel Corporation 82801G (ICH7 Family) PCI Express Port 1 (rev 02)
00:1c.1 PCI bridge: Intel Corporation 82801G (ICH7 Family) PCI Express Port 2 (rev 02)
00:1d.0 USB Controller: Intel Corporation 82801G (ICH7 Family) USB UHCI Controller #1 (rev 02)
00:1d.1 USB Controller: Intel Corporation 82801G (ICH7 Family) USB UHCI Controller #2 (rev 02)
00:1d.2 USB Controller: Intel Corporation 82801G (ICH7 Family) USB UHCI Controller #3 (rev 02)
00:1d.3 USB Controller: Intel Corporation 82801G (ICH7 Family) USB UHCI Controller #4 (rev 02)
00:1d.7 USB Controller: Intel Corporation 82801G (ICH7 Family) USB2 EHCI Controller (rev 02)
00:1e.0 PCI bridge: Intel Corporation 82801 Mobile PCI Bridge (rev e2)
00:1f.0 ISA bridge: Intel Corporation Tigerpoint LPC Controller (rev 02)
00:1f.2 IDE interface: Intel Corporation 82801GB/GR/GH (ICH7 Family) SATA IDE Controller (rev 02)
00:1f.3 SMBus: Intel Corporation 82801G (ICH7 Family) SMBus Controller (rev 02)
01:00.0 Ethernet controller: Realtek Semiconductor Co., Ltd. RTL8111/8168B PCI Express Gigabit Ethernet controller (rev 03)
02:00.0 SATA controller: JMicron Technology Corp. 20360/20363 Serial ATA Controller (rev 02)
02:00.1 IDE interface: JMicron Technology Corp. 20360/20363 Serial ATA Controller (rev 02)

Postup zprovoznění pod Linuxem

Centos 5.3 bez problémů s vyjímkou řadiče SATA na sadě NM10. Xorg nezkoušen.

Poznámka

Základní deska má zásadní problém se SATA řadičem integrovaným v NM10!

Přestože sada NM10 podporuje AHCI, nastavení v BIOSu zapíná AHCI pouze na přídavném řadiči. Nelze změnit nastavení AHCI pro NM10, takže tyto SATA porty běží v módu Legacy IDE. Propustnost v legacy ide módu byla kolem 3MB/s místo 90MB/s na portech integrovaného řadiče jmicron v módu AHCI.

Edit: Podle http://www.thehkstyle.com/blog/?p=226&cpage=1#comment-59 by měl být problém s nemožností nastavit AHCI pro čipset NM10 vyřešen po upgrade BIOSu na v. F4.
