VIA PC2500E (PCHIPS)

Podpora:	kompletní
Ovladač:	v jádře

Technické parametry

označení - PCM7E PC2500 1.0C (resp. PCCHIPS V21G 1.0C)
formát Flex-ATX -230 x 190 mm
Mikroprocesor VIA C7-D (Esther) 1,5 GHz (FSB 400 MHz, 90 nm, spotřeba 2 W v klidu, při zátěži garantováno <20 W)
Chipset VIACN700/8237R+ (spotřeba max. 4 W)
grafická karta VIA Unichrome Pro IGP, připojená přes AGP 8x,
max. 64 MB sdílené paměti
síťová karta VIA VT6103L 10/100Mbps Fast Ethernet PHY
zvuková karta Realtek ALC655, 6 kanálů, odpovídá spec. AC97 2.3

2x DDR2 533 MHz (max. 2x 1 GB)
2x IDE ATA-133
1x floppy konektor
2x SATA150
2x PCI 2.2 slot
1x CNR slot
1x 20 pin ATX konektor
1x 4 pin 12 V konektor standardu ATX12V
1x připojení předního audio panelu
4x připojení USB 2.0 předního panelu
1x analogový vstup z CD
1x připojení PC speakeru
1x 3 pin ventilátor CPU
1x 3 pin systémový ventilátor

2x PS/2 konektor
4x USB 2.0 vzadu
1x VGA d-sub konektor
1x paralelní port
1x sériový port (9 pinový)
3x 3,5 mm jack - audio konektory (mikrofon, linkový vstup, výstup)
1x RJ-45

Identifikace pod Linuxem

00:00.3 Host bridge: VIA Technologies, Inc. PT890 Host Bridge
00:00.4 Host bridge: VIA Technologies, Inc. CN700/VN800/P4M800CE/Pro Host Bridge
00:00.7 Host bridge: VIA Technologies, Inc. CN700/VN800/P4M800CE/Pro Host Bridge
00:01.0 PCI bridge: VIA Technologies, Inc. VT8237 PCI Bridge
00:0f.0 IDE interface: VIA Technologies, Inc. VIA VT6420 SATA RAID Controller (rev 80)
00:0f.1 IDE interface: VIA Technologies, Inc. VT82C586A/B/VT82C686/A/B/VT823x/A/C PIPC Bus Master IDE (rev 06)
00:10.0 USB Controller: VIA Technologies, Inc. VT82xxxxx UHCI USB 1.1 Controller (rev 81)
00:10.1 USB Controller: VIA Technologies, Inc. VT82xxxxx UHCI USB 1.1 Controller (rev 81)
00:10.2 USB Controller: VIA Technologies, Inc. VT82xxxxx UHCI USB 1.1 Controller (rev 81)
00:10.3 USB Controller: VIA Technologies, Inc. VT82xxxxx UHCI USB 1.1 Controller (rev 81)
00:11.0 ISA bridge: VIA Technologies, Inc. VT8237 ISA bridge [KT600/K8T800/K8T890 South]
00:11.5 Multimedia audio controller: VIA Technologies, Inc. VT8233/A/8235/8237 AC97 Audio Controller (rev 60)
00:12.0 Ethernet controller: VIA Technologies, Inc. VT6102 [Rhine-II] (rev 78)
01:00.0 VGA compatible controller: VIA Technologies, Inc. UniChrome Pro IGP (rev 01)

Postup zprovoznění pod Linuxem

"běžné" distribuce s novými jádry si bez problémů automaticky poradí se všemi integrovanými součástmi, jedinou vyjímkou je integrované grafické jádro - VIA Unichrome Pro

Zatím se mi nikde nepodařilo zprovoznit plně funkční 2D+3D+MPEG akceleraci. 2D+MPEG funuje bez problémů s xorg-openchrome ovladačem, při použití 3D akcelerace se na CN700 systém zasekává. To platí i pro nejnovější SVN openchrome. Problém je známý, důvod ani řešení není známo. Originální ovladače z viaarena sice netuhnou, nicméně jsou naprosto nepoužitelné.

* Nová verze Openchrome ovladačů (zima 2008) už zvládá i 3D akceleraci bez zatuhnutí (resp. zatuhne to nevypočitatelně tak jednou za čtvrt roku

Poznámka

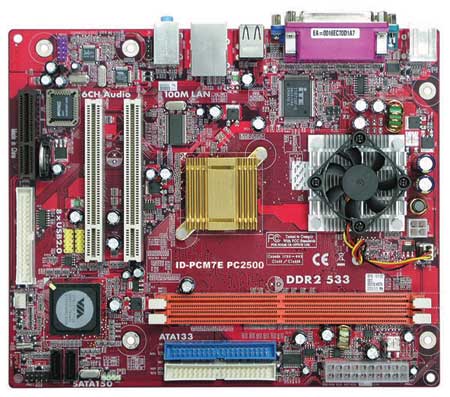

• existují dvě varianty této desky - jedna je označena jako PC2500E V1.0C, červené PCB, výrobce PCCHIPS (originální označení V21G 1.0C). Druhou variantou je PC2500G 1.0, PCB je modré (že by Gigabyte?:)). Kromě značky síťové karty (u první VIA, u druhé Realtek) a rozložení komponent pravděpodobně neexistuje žádný podstatný rozdíl.
• nenáročný procesor C7-D nepotřebuje aktivní chlazení, nicméně výrobce z nějakých sadistických pohnutek osadil tuto desku jen titěrných pasivních chladičem a na něj přidělal šílený ventilátor o průměru 4 cm a s 6000 ot./s., samozřejmě bez regulace. Nicméně pokud má deska dostatek volného prostoru, lze ji i po odstranění ventilátoru uchladit (s trochou sadismu) jen pomocí ventilátoru zdroje. Výměna chladiče za masivní, používaný pro severní můstky (např. Xilence) udrží spolehlivě teplotu do 50 stupňů.

Obrázky
