Gigabyte Q57M-S2H

Podpora:	kompletní
Ovladač:	v jádře

Technické parametry

Základní deska osazená paticí LGA1156, podpora Intel Core i3, Core i5, Core i7, čipset Intel Q57, Realtek ALC888B - 8 kanálů, DDR3 až 1333Mhz, maximálně 16 GB, 1x PCI-E x16, 1x PCI-E x4, 2x PCI, 6x SATA 3Gb/s, 1x Ultra ATA, 12x USB 2.0, mATX.

Identifikace pod Linuxem

lspci

00:00.0 Host bridge: Intel Corporation Core Processor DRAM Controller (rev 18)
00:02.0 VGA compatible controller: Intel Corporation Core Processor Integrated Graphics Controller (rev 18)
00:16.0 Communication controller: Intel Corporation 5 Series/3400 Series Chipset HECI Controller (rev 06)
00:16.2 IDE interface: Intel Corporation 5 Series/3400 Series Chipset PT IDER Controller (rev 06)
00:16.3 Serial controller: Intel Corporation 5 Series/3400 Series Chipset KT Controller (rev 06)
00:19.0 Ethernet controller: Intel Corporation 82578DM Gigabit Network Connection (rev 06)
00:1a.0 USB Controller: Intel Corporation 5 Series/3400 Series Chipset USB2 Enhanced Host Controller (rev 06)
00:1b.0 Audio device: Intel Corporation 5 Series/3400 Series Chipset High Definition Audio (rev 06)
00:1c.0 PCI bridge: Intel Corporation 5 Series/3400 Series Chipset PCI Express Root Port 1 (rev 06)
00:1c.4 PCI bridge: Intel Corporation 5 Series/3400 Series Chipset PCI Express Root Port 5 (rev 06)
00:1d.0 USB Controller: Intel Corporation 5 Series/3400 Series Chipset USB2 Enhanced Host Controller (rev 06)
00:1e.0 PCI bridge: Intel Corporation 82801 PCI Bridge (rev a6)
00:1f.0 ISA bridge: Intel Corporation 5 Series Chipset LPC Interface Controller (rev 06)
00:1f.2 IDE interface: Intel Corporation 5 Series/3400 Series Chipset 4 port SATA IDE Controller (rev 06)
00:1f.3 SMBus: Intel Corporation 5 Series/3400 Series Chipset SMBus Controller (rev 06)
00:1f.5 IDE interface: Intel Corporation 5 Series/3400 Series Chipset 2 port SATA IDE Controller (rev 06)
02:00.0 IDE interface: JMicron Technology Corp. JMB368 IDE controller

lsusb

Bus 002 Device 002: ID 8087:0020 Intel Corp. Integrated Rate Matching Hub
Bus 002 Device 001: ID 1d6b:0002 Linux Foundation 2.0 root hub
Bus 001 Device 002: ID 8087:0020 Intel Corp. Integrated Rate Matching Hub
Bus 001 Device 001: ID 1d6b:0002 Linux Foundation 2.0 root hub

root@holly:/usr/lib/googleearth# hwinfo --short

cpu:
                       Intel(R) Core(TM) i3 CPU         540  @ 3.07GHz, 3066 MHz
                       Intel(R) Core(TM) i3 CPU         540  @ 3.07GHz, 3066 MHz
                       Intel(R) Core(TM) i3 CPU         540  @ 3.07GHz, 3066 MHz
                       Intel(R) Core(TM) i3 CPU         540  @ 3.07GHz, 3066 MHz
graphics card:
                       Intel Auburndale/Havendale Integrated Graphics Controller
sound:
                       Intel Ibex Peak High Definition Audio
storage:
                       Intel Ibex Peak PT IDER Controller
                       Intel Ibex Peak 4 port SATA IDE Controller
                       Intel Ibex Peak 2 port SATA IDE Controller
                       JMicron JMB368 IDE controller
network:
  eth0                 Intel Ethernet controller
usb controller:
                       Intel Ibex Peak USB2 Enhanced Host Controller
                       Intel Ibex Peak USB2 Enhanced Host Controller
bios:
                       BIOS
bridge:
                       Intel Auburndale/Havendale DRAM Controller
                       Intel Ibex Peak PCI Express Root Port 1
                       Intel Ibex Peak PCI Express Root Port 5
                       Intel 82801 PCI Bridge
                       Intel Ibex Peak LPC Interface Controller
hub:
                       Linux 2.6.32-5-amd64 ehci_hcd EHCI Host Controller
                       Linux 2.6.32-5-amd64 ehci_hcd EHCI Host Controller
                       Hub
                       Hub
unknown:
                       FPU
                       DMA controller
                       PIC
                       Timer
                       Keyboard controller
  /dev/lp0             Parallel controller
                       PS/2 Controller
                       Intel Ibex Peak HECI Controller
                       Intel Ibex Peak KT Controller
                       Intel Ibex Peak SMBus Controller
  /dev/ttyS0           16550A
  /dev/ttyS1           16550A
  /dev/ttyS2           16550A

Postup zprovoznění pod Linuxem

Jediný problém může být se zvukovou kartou. Jedná se o snd-intel-hda s kodekem ALC887, který je obstojně podporován až v alsa-1.0.24. V starších verzích karta hraje pouze stereo, a není k dispozici mixer. Pokud ne pak je nutné zavést modul snd-intel-hda s parametrem model=auto.

Např. v případě Debianu Squeezy je tedy nutné použít vlastní Alsu, nebo doinstalovat balíček. Viz. Launchpad.

Poznámka

Jedná se o poměrně dobře vybavenou desku. Jako u jedné z mála disponuje její grafika i výstupem pro Displayport. Zároveň by měla zvládat dva digitální výstupy současně, a je tedy možno vybírat z kombinací DVI,HDMI,DP a případně přidat i analogový VGA.

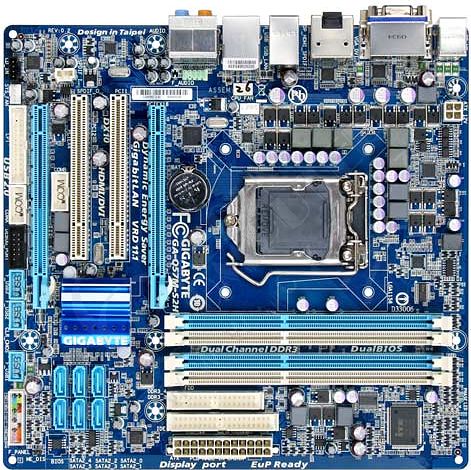

Obrázky
