ASUS P5Q-E

Podpora:	částečná
Ovladač:	v jádře

Technické parametry

Rozměrový formát	ATX
Napájecí konektor	ATX 24-pinů
CPU napájecí konektor	EATX 12V 8-pinů
Patice procesoru	socket 775
Podpora pro procesory	Intel® Core™2 Extreme/Core™2 Quad/ Core™2 Duo/Pentium® dual-core/Celeron® dual-core /Celeron®
Podpora FSB	        1600 / 1333 / 1066 / 800 MHz
Sloty pro paměti DDR2	4
Podpora pro paměti	DDR2 667 / 800 / 1066 / 1200 MHz
Duální řadič paměti	ano
Max. velikost RAM	16 GB
Chipset	                Intel® P45 / ICH10R s Intel® Fast Memory Access
Chlazení chipsetu	pasivní s heatpipe
Zvuková karta	        ADI® AD2000B
Počet zvukových kanálů	7+1
S/PDIF koax. výstup	ano
S/PDIF optický vstup	ano
Zvukový CD vstup	ano
Síťová karta    	Marvell 88E8056/88E8001® Gigabit LAN 10/100/1000 Mbps
Síťová karta    	Marvell 88E8056/88E8001® Gigabit LAN 10/100/1000 Mbps
Interní USB	        6
Externí USB	        6
USB verze	        2.0
Interní FireWire port	1
Externí FireWire port	1
Interní COM	        1
Externí PS/2 port	1 (kombinovaný Kláv./Myš)
Externí SATA port	1
PCI Express x16     	1
PCI Express x8	        1
PCI Express x4	        1
PCI Express x1        	2
ATI CrossFireX™	        ano
PCI sloty	        2
FDD konektor	        1
IDE konektory	        1
SATA2 konektory         9   =>  6 (Intel® ICH10R) + 2 + 1 eSATA (Silicon Image Sil5723 (Drive Xpert technology))
Konektory pro FAN	4
Rozměry (V x Š)	        305 x 244 mm

Identifikace pod Linuxem

00:00.0 Host bridge: Intel Corporation Eaglelake DRAM Controller (rev 02)
00:01.0 PCI bridge: Intel Corporation Eaglelake PCI Express Root Port (rev 02)
00:1a.0 USB Controller: Intel Corporation ICH10 USB UHCI Controller #4
00:1a.1 USB Controller: Intel Corporation ICH10 USB UHCI Controller #5
00:1a.2 USB Controller: Intel Corporation ICH10 USB UHCI Controller #6
00:1a.7 USB Controller: Intel Corporation ICH10 USB2 EHCI Controller #2
00:1c.0 PCI bridge: Intel Corporation ICH10 PCI Express Port 1
00:1c.4 PCI bridge: Intel Corporation ICH10 PCI Express Port 5
00:1c.5 PCI bridge: Intel Corporation ICH10 PCI Express Port 6
00:1d.0 USB Controller: Intel Corporation ICH10 USB UHCI Controller #1
00:1d.1 USB Controller: Intel Corporation ICH10 USB UHCI Controller #2
00:1d.2 USB Controller: Intel Corporation ICH10 USB UHCI Controller #3
00:1d.7 USB Controller: Intel Corporation ICH10 USB2 EHCI Controller #1
00:1e.0 PCI bridge: Intel Corporation 82801 PCI Bridge (rev 90)
00:1f.0 ISA bridge: Intel Corporation ICH10 LPC Interface Controller
00:1f.2 SATA controller: Intel Corporation ICH10 6 port SATA AHCI Controller
00:1f.3 SMBus: Intel Corporation ICH10 SMBus Controller
02:00.0 Ethernet controller: Marvell Technology Group Ltd. 88E8056 PCI-E Gigabit Ethernet Controller (rev 12)
03:00.0 IDE interface: Marvell Technology Group Ltd. 88SE6121 SATA II Controller (rev b1)
05:02.0 Ethernet controller: Marvell Technology Group Ltd. 88E8001 Gigabit Ethernet Controller (rev 14)
05:03.0 FireWire (IEEE 1394): Agere Systems FW323 (rev 70)

Postup zprovoznění pod Linuxem

Vyzkoušeno Opensuse 11.0. Veškerá podpora v jádře (2.6.25).

Poznámka

Neotestoval jsem Firewire ani Sillicon Image řadič (3x SATA + IDE)

Layout desky je výborný, 4 SATA porty jsou zalomené, 1 SATA port lehce koliduje s dlouhými Grafickými kartami typu G80/G92.

Síťovky vyžadují modul Sky/Sky2. Fungování síťovek v Linuxu lze označit přinejmenším za podivné. Na základě náhodného algoritmu je po spuštění systému síťovky funkční či nefunkční. Prostě klasika Marvell.

BIOS je příšernost sama. Některé menu v biosu zamrzávají na několik vteřin, kdy počítač nereaguje na stisky kláves. Update na nejvyší verzi nic neřeší. Velmi nemile mě překvapilo, že update biosu způsobí ztrátu všech nastavení a zcela nefunční systém. S deskami jiných výrobců tyto problémy nejsou.

Doporučuji zvolit jedno alternativních řešení od Gigabyte.

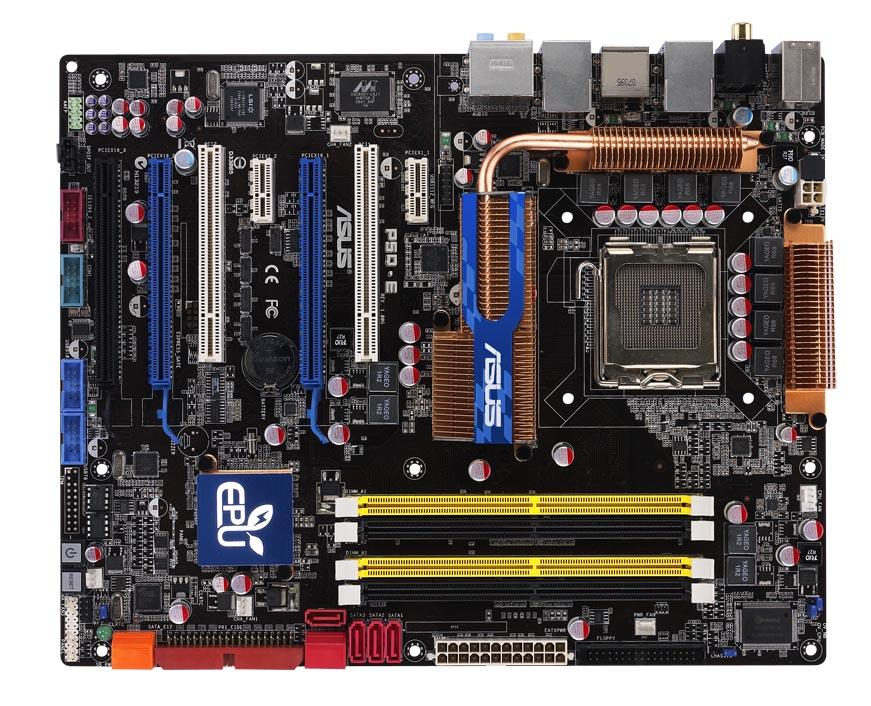

Obrázky
