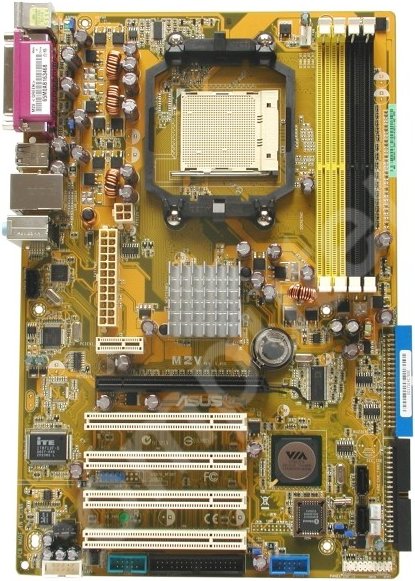

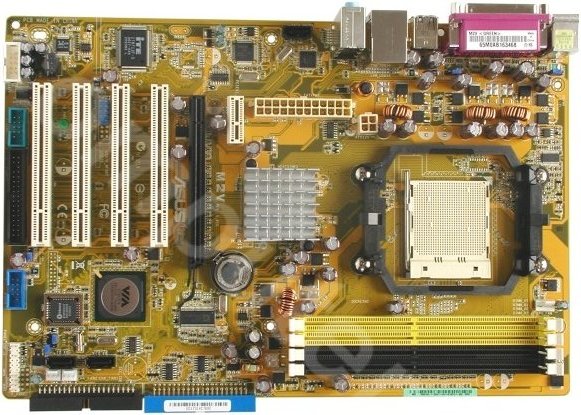

Asus M2V

Podpora:	kompletní
Ovladač:	v jádře
Adresa ovladače:	http://atl1.sourceforge.net/

Technické parametry

CPU: Socket AM2 for AMD® Athlon™ 64 X2/ Athlon™ 64 FX/ Athlon™ 64/ Sempron™ AMD Cool 'n' Quiet
Chipset: VIA® K8T890, VIA® VT8237A
Front Side Bus: 2000MT/s
Memory: 4 x DIMM, max. 8GB, DDR2 800/ 667/ 533, ECC, non-ECC, un-buffered memory, Dual Channel Architecture
Expansion Slots: 1 x PCI Express x16, 1 x PCI Express x1, 4 x PCI
Storage: VIA VT8237A South Bridge: 2 x UltraDMA 133/100/66/33, 2 x Serial ATA with, RAID 0, RAID 1, JBOD
         Marvell 88SE6121: 1 x Serial ATAI/II, 1 x External Serial ATA 3Gb/s hard disk (SATA On-the-Go)
Audio: Realtek ALC 660, 6-ch High-Definition Audio CODEC
LAN: PCI-E Gb LAN controller
USB: 8 x usb 2.0
Form Factor: ATX, 12"x 8.0"(30.5cm x 20.5cm)

Identifikace pod Linuxem

00:00.0 Host bridge: VIA Technologies, Inc. VT3351 Host Bridge
00:00.1 Host bridge: VIA Technologies, Inc. VT3351 Host Bridge
00:00.2 Host bridge: VIA Technologies, Inc. VT3351 Host Bridge
00:00.3 Host bridge: VIA Technologies, Inc. VT3351 Host Bridge
00:00.4 Host bridge: VIA Technologies, Inc. VT3351 Host Bridge
00:00.5 PIC: VIA Technologies, Inc. VT3351 I/O APIC Interrupt Controller
00:00.6 Host bridge: VIA Technologies, Inc. Unknown device 6238
00:00.7 Host bridge: VIA Technologies, Inc. VT3351 Host Bridge
00:01.0 PCI bridge: VIA Technologies, Inc. [K8T890 North / VT8237 South] PCI Bridge
00:02.0 PCI bridge: VIA Technologies, Inc. K8T890 PCI to PCI Bridge Controller
00:03.0 PCI bridge: VIA Technologies, Inc. K8T890 PCI to PCI Bridge Controller
00:03.1 PCI bridge: VIA Technologies, Inc. K8T890 PCI to PCI Bridge Controller
00:03.2 PCI bridge: VIA Technologies, Inc. K8T890 PCI to PCI Bridge Controller
00:03.3 PCI bridge: VIA Technologies, Inc. K8T890 PCI to PCI Bridge Controller
00:0f.0 IDE interface: VIA Technologies, Inc. VT8237A SATA 2-Port Controller (rev 80)
00:0f.1 IDE interface: VIA Technologies, Inc. VT82C586A/B/VT82C686/A/B/VT823x/A/C PIPC Bus Master IDE (rev 07)
00:10.0 USB Controller: VIA Technologies, Inc. VT82xxxxx UHCI USB 1.1 Controller (rev a0)
00:10.1 USB Controller: VIA Technologies, Inc. VT82xxxxx UHCI USB 1.1 Controller (rev a0)
00:10.2 USB Controller: VIA Technologies, Inc. VT82xxxxx UHCI USB 1.1 Controller (rev a0)
00:10.3 USB Controller: VIA Technologies, Inc. VT82xxxxx UHCI USB 1.1 Controller (rev a0)
00:10.4 USB Controller: VIA Technologies, Inc. USB 2.0 (rev 86)
00:11.0 ISA bridge: VIA Technologies, Inc. VT8237A PCI to ISA Bridge
00:11.7 Host bridge: VIA Technologies, Inc. VT8251 Ultra VLINK Controller
00:13.0 PCI bridge: VIA Technologies, Inc. VT8237A Host Bridge
00:13.1 PCI bridge: VIA Technologies, Inc. VT8237A PCI to PCI Bridge
00:18.0 Host bridge: Advanced Micro Devices [AMD] K8 [Athlon64/Opteron] HyperTransport Technology Configuration
00:18.1 Host bridge: Advanced Micro Devices [AMD] K8 [Athlon64/Opteron] Address Map
00:18.2 Host bridge: Advanced Micro Devices [AMD] K8 [Athlon64/Opteron] DRAM Controller
00:18.3 Host bridge: Advanced Micro Devices [AMD] K8 [Athlon64/Opteron] Miscellaneous Control
04:00.0 Ethernet controller: Unknown device 1969:1048 (rev b0)

Postup zprovoznění pod Linuxem

Od jádra 2.6.21 je ovladač síťové karty v jádře jako modul atl1. Pro starší jádra je ovladač atl1 na sf. Pokud vidíte v dmesg chyby týkající se APIC, zakažte v jádře Message Signaled Interrupts (MSI and MSI-X), případně při bootu předejte jádru parametr pci=nomsi.

Zvuková karta používá modul snd-hda-intel. I v jádru 2.6.21 je nutné při načítání tohoto modulu předat pamametr model=3stack-660, tedy do /etc/modules.d/alsa přidejte řádek

options snd-hda-intel model=3stack-660

Poznámka

Nemám jediný sata disk, takže nemohu vyzkoušet sata řadiče, ale co jsem tak četl, tak by s nimy neměly být problémy. Jinak mi s jádrem 2.6.21 funguje vše spolehlivě v 24/7 provozu bez větších problémů. Senzory sice občas hlásí zajímavé hodnoty u otáček, ale na cpu se regulují otáčky samy a další 2 pwm není problém nastavit. V Linuxu jsem sice nezaznamenal probémy s Cool’n’Quiet na 667MHz pamětech, ale pro použití v jiných systémech doporučuji používat 800MHz paměti.

Ze síťové karty jsem dostal přibližně 800MBit/s, ovšem byl jsem značně limitován výkonem počítače na 2. straně. 1GB/s bude asi dosažitelný.

Zvuková karta má sice HD v názvu, ale kvalita není nijak zázračná, na voip se hodí, ale i když nic nehraje a je vypnutý mikrofon,tak produkuje dobře slyšitelný šum. Není to piskot, ale je to i tak nepříjemné. Jedná se ale o problém asi všech takto integrovaných zvukových chipů.

Celkově se jedná o slušne vybavenou základní desku, která v linux funguje bez větších problémů. Pro stavbu levného počítače vám ji mohu doporučit.

Z původního zápisu: Ide vsetko okrem SATA radica Marvell 88SE6121 a sietovky (sitovka funguje v jadru 2.6.22 s modulem atl1). Po upgrade kernelu na 2.6.19.x nejde zasa eth0.

Mel jsem take problemy s diskem Maxtor DiamondMax 10 200GB diskem (po case se vyskytla chyba v komunikaci, jinak disk byl v poradku).

Doska asi tak 1-2x do tyzdna zamrzne. Uplne bezproblemova teda nie je.

Lepsie riesenie je Asus M2N-E, kde chodi este aj sietovka uplne bez problemov.

Obrázky
