MSI K9N Neo V3 - nVidia nForce 560

Podpora:	kompletní
Ovladač:	v jádře

Technické parametry

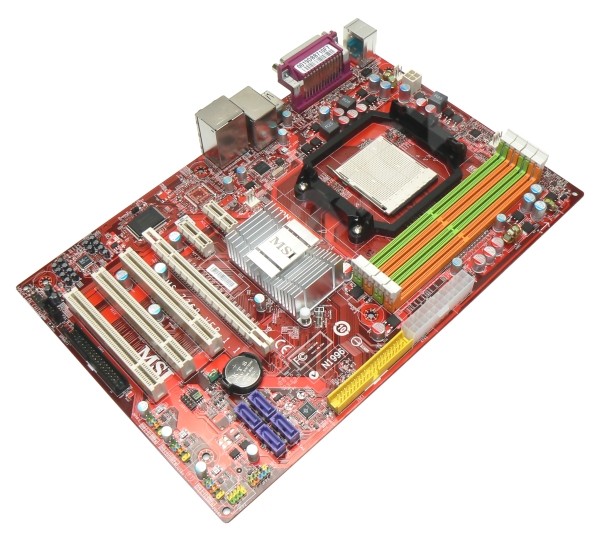

Základní deska je vybavena pouze kvalitními japonskými kondenzátory s pevným dielektrikem a zalitými cívkami, což se v cenové relaci okolo 1700,- moc nevidí. Je postavena na chipsetu nF 560. Layout je vcelku povedený, pouze pokud vlastníte dvouslotovou 200W grafickou obludu, mohli by jste mít problém s dostupností SATA portů. Můj dvouslotový ASUS 8600GT se vešel bez problémů a SATA porty jsou pohodlně přístupné. Deska zvládá režimy Native IDE, AHCI a RAID 0, 1, 5, JBOD. Používám "native IDE" protože hot-swap + NCQ (AHCI) nepotřebuju. Nicméně openSUSE 10.3 jede v režimu AHCI bez problémů.

Na chipsetu je pasiv, za provozu je horký. nikoli však vařicí. Prst se na něm udržet dá. Určitým problémem by mohlo být umístění slotů pro paměti, které jsou hodně blízko patice pro procesor, takže některé chladiče se tam asi nevejdou. Můj AC freezer 64 Pro PWM se vešel v pohodě, ale vrtule větráku je přímo nad pamětmi. (používám všechny sloty 4*1GB) Zkoušel jsem i otočení o 90%, tak aby foukal zdola (od chipsetu) nahoru ke zdroji, ale pak koliduje zahnuté spodní žebrování (chladí okolí patice procesoru) s paměťovými sloty. Deska má 3 výstupy pro ventilátory (CPU + 2x system)

První kus jsem sice musel reklamovat (pískající Ethernet) ale nová deska již funguje bezvadně. Velkým plusem je podle mě i to, že síťová karta není itegrována v nVidia MCP65, ale obsluhuje ji samostatný chip Realtek (ovladač pro Realtek), čímž se odpadájí problémy se síťovkami v nVidia MCP's a jejich ovladačem forcedeath.

Identifikace pod Linuxem

Výpis přes lspci:

00:00.0 RAM memory: nVidia Corporation MCP65 Memory Controller (rev a3)

00:01.0 ISA bridge: nVidia Corporation MCP65 LPC Bridge (rev a3)

00:01.1 SMBus: nVidia Corporation MCP65 SMBus (rev a1)

00:01.2 RAM memory: nVidia Corporation MCP65 Memory Controller (rev a1)

00:02.0 USB Controller: nVidia Corporation MCP65 USB Controller (rev a3)

00:02.1 USB Controller: nVidia Corporation MCP65 USB Controller (rev a3)

00:07.0 Audio device: nVidia Corporation MCP65 High Definition Audio (rev a1)

00:08.0 PCI bridge: nVidia Corporation MCP65 PCI bridge (rev a1)

00:09.0 IDE interface: nVidia Corporation MCP65 IDE (rev a1)

00:0a.0 IDE interface: nVidia Corporation MCP65 SATA Controller (rev a3)

00:0b.0 PCI bridge: nVidia Corporation Unknown device 045b (rev a1)

00:0c.0 PCI bridge: nVidia Corporation MCP65 PCI Express bridge (rev a1)

00:0d.0 PCI bridge: nVidia Corporation MCP65 PCI Express bridge (rev a1)

00:0e.0 PCI bridge: nVidia Corporation MCP65 PCI Express bridge (rev a1)

00:18.0 Host bridge: Advanced Micro Devices [AMD] K8 [Athlon64/Opteron] HyperTransport Technology Configuration

00:18.1 Host bridge: Advanced Micro Devices [AMD] K8 [Athlon64/Opteron] Address Map

00:18.2 Host bridge: Advanced Micro Devices [AMD] K8 [Athlon64/Opteron] DRAM Controller

00:18.3 Host bridge: Advanced Micro Devices [AMD] K8 [Athlon64/Opteron] Miscellaneous Control

03:00.0 Ethernet controller: Realtek Semiconductor Co., Ltd. RTL8111/8168B PCI Express Gigabit Ethernet controller (rev 01)

Postup zprovoznění pod Linuxem

pod openSUSE 10.3 (jádro 2.6.22) vše funguje bez problémů. Všechny ovladače v jádře.

Poznámka

4GB RAM (4x1 modul) fungují bez problémů

Obrázky
