Dotaz: Konfigurace sítě - brána mimo subnet

[bart-olomej]

Ahoj,

musím se podělit o situaci, která je pro mě celkem nepochopitelná, už je proto, že konfigurace je z mého pohledu blbě ze strany poskytovatele. S tím ale nic neudělám.

K věci, mám k dispozici 2x port na ciscu, spojený do bridge, a přidělenou adresu  s maskou /30, např. takto

IP adresa: 90.50.243.6
maska 255.255.255.252
gateway: 90.50.243.5

k tomuto rozsahu provider nějak nadrátoval rozsah 90.50.255.1-254 veřejných adres.

Na adrese 90.50.243.6 visí Mikrotik s natem, def. GW je 90.50.243.5, rozhraní eth0. Kteroukoli adresu z rozsahu přidám 255.0 přidám na eth0, stane se záhy dostupnou z netu. Původně jsem měl k dispozici jen 8 adres, proto tam historicky zůstalo pár adres s maskou /29. Tato drobnost je důležitá.

a dál, v druhém portu cisca visí Linux, ten má samozřejmě problém s bránou. Z toho důvodu je konfigurace takováto:
          inet adr:90.50.255.1  Všesměr:90.50.255.255 Maska:255.255.0.0
          a route: default 90.50.243.6

takto mi to krásně fungovalo do doby, než jsem čistě pro pořádek zlikvidoval adresy na MK s maskou /29. Jakmile je zruším nebo předělám na /24, linux přestane komunikovat, nedopinká se ani na bránu ani na sousední MK. Naproti tomu např. adresa 90.50.255.6/29 zadaná na MK stačí k tomu, aby byly na linuxu funkční adresy 90.50.255.1-5/16. Je mi jasné, že linux s maskou /16 neuvidí v síti MK s maskou /24, ale to věc nevysvětluje, ani to nepotřebuju.

Dokážete mi někdo jen takto z popisu poradit, zda dělám nějakou pitomost a nebo je chyba někde skrytá v MK? Vrátíte mi tím klidný spánek. Cokoli bude potřeba, rád upřesním, ještě tam mám např. routy pro přístup k DNS v rozsahu 90.50.XX.XX, ale ty myslím nejsou v tomto případě podstatné. Nevím, nejsem síťař :), možná se ani sem dotaz nehodí, tak se případně i omlouvám,

díky, B.

Odpovědi

[BlackyJack]

Ahoj,

můžeš sem prosím hodit nějaké schémátko? Tenhle popis louskám už asi po 3. a stále nedokážu pochopit, jak to tam máš vlastně pospojované...

[(_x_)]

+1 Jedno schema muze mit silu tisice slov...

[chytracek]

Mazec. Pravda pro orientaci by asi nakres pomohl lip, ale ...

Hod sem alespon routovaci tabulky obou stroju. Me se to zatim jevi tak, ze jestli si opravdu k dispozici dostal rozsah 90.50.255.1-254, tak je preroutovanej pres 90.50.243.6. Takze by sis na tom mikrotiku nahodil napr. 90.50.255.1 ktera by byla branou pro celej ten subnet.

[NN]

Mikrotik ma masku /30 a nepokreje linux takze, kdyz na nem sliznes routy linuxu, neuvidi na nej.

Nechat na mikrotiku 255.6/29 staci, protoze se tam 225.1 vejde..

Mimo jine k cemu ma ten linux default routu na mikrotik, kdyz to leze prez stejne cisco?

NN



[bart-olomej]

tyjo sorry, def GW na linuxu je samozřejmě stejná jako na MK, tedy 243.5, opravím to i v hlavním textu. Schémátko a routy budou za chvíli. Měl jsem tím začít, ten popis je složitej i na mě, když to po sobě s odtupem čtu.

[bart-olomej]

Příloha:

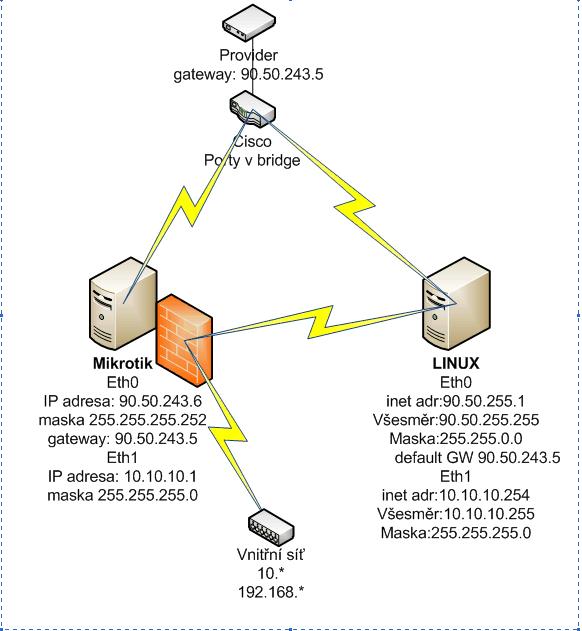

• schema.JPG (49658 bytů)

routy na linuxu:

Adresát               Brána                Maska                     Přízn Metrik Odkaz  Užt Rozhraní
90.50.254.254   90.50.243.5     255.255.255.255  UGH   0      0        0 eth0
10.10.10.0          *                         255.255.255.0        U     0      0          0 eth1
90.50.0.0            *                         255.255.0.0             U     0      0          0 eth0  ....toto je tam kvůli DNS na adrese 90.50.XX.YY
192.168.0.0       10.10.10.1        255.255.0.0             UG    0      0        0 eth1  ... druhá noha do vnitřní sítě
10.0.0.0              10.10.10.1        255.0.0.0                 UG    0      0        0 eth1 ... to samé rozsah 10.*
default                 90.50.243.5     0.0.0.0                      UG    0      0        0 eth0



 routy MK (bez rozsahů 192 a 10, bylo by toho moc)

Flags: X - disabled, A - active, D - dynamic, C - connect, S - static, r - rip, b - bgp, o - ospf, m - mme,
B - blackhole, U - unreachable, P - prohibit
 #      DST-ADDRESS        PREF-SRC        GATEWAY-STATE GATEWAY                               DISTANCE INTERFACE
 0 A S  0.0.0.0/0                          reachable     90.50.243.5                           1        ether1-ven
 1 ADC  10.10.10.0/24      10.10.10.1                                                          0        ether2 - administracni
10 ADC  10.168.211.0/24    10.168.211.1                                                        0        wlan1
11 ADC  90.50.243.4/30     90.50.243.6                                                         0        ether1-ven
12 ADC  90.50.255.0/24     90.50.255.7                                                         0        ether1-ven

a síť

Flags: X - disabled, I - invalid, D - dynamic
 #   ADDRESS            NETWORK         BROADCAST       INTERFACE
 1   90.50.243.6/30     90.50.243.4     90.50.243.7     ether1-ven
 2   10.10.10.1/24      10.10.10.0      10.10.10.255    ether2 - administracni

 4   10.168.211.1/24    10.168.211.0    10.168.211.255  wlan1

 6   ;;; Dostupnost Linuxu
     90.50.255.6/29     90.50.255.0     90.50.255.7     ether1-ven



[bart-olomej]

a ještě malinké upřesnění, řádek ....toto je tam kvůli DNS na adrese 90.50.XX.YY patří samozřejmě k řádce 1.

tedy takto:

90.50.254.254   90.50.243.5     255.255.255.255  UGH   0      0        0 eth0 ....toto je tam kvůli DNS na adrese 90.50.254.254,

uff snad už je jinak vše OK :)

[BlackyJack]

Naproti tomu např. adresa 90.50.255.6/29 zadaná na MK stačí k tomu, aby byly na linuxu funkční adresy 90.50.255.1-5/16. Je mi jasné, že linux s maskou /16 neuvidí v síti MK s maskou /24, ale to věc nevysvětluje, ani to nepotřebuju.

Nevidím důvod, proč by se neměli vidět dvě zařízení, jedno s IPv4 adresou 90.50.255.1/16 a druhé s 90.50.255.2/24.

[bart-olomej]

JJ, takhle se uvidí. Myslel jsem situaci, kdy na MK ta adresa 90.60.255.6/29 nebude. Pak by MK měl jen adresu 90.50.243.6/29 a linux jen 90.50.255.1 (2, 3 atd) /16. Což je vlastně jedna nejjednoduší situace, kdy mi přestává být dostupný linux z/do internetu a které nerozumím.

Že na sebe nevidí oba stroje chápu, ale že linux nevidí bránu už mi jasné není.
