Dotaz: Směrování sítí ?

[Lucano]

Ahoj,

mám takový oříšek...pro někoho asi malinu :).

NTB1 (VLAN 10) eth0:10.128.128.128/9

PC (VLAN8) eth0:192.168.168.168/24

propojeno 1x eth do

1x eth ----> Router eth0: VLAN8 192.168.168.169/24 VLAN10 10.128.128.129/9

eth1: router 192.168.1.1/24

spojeno 1xeth

eth0: NTB2 192.168.1.2/24

no a potrebuju udelat to, aby mi vlan10 z NTB1 byl smerovany na eth1 routeru, tzn. abych se z NTB2 (192.168.1.2) dokazal pingnout na 10.128.128.128

a za boha nemuzu prijit na to jak... Vedel by nekdo?

Diky,

L.

Odpovědi

[anonymous_coward]

Na routeru musí být subinterfacy aby mohl routovat mezi VLANy. Možná by to chtělo schéma sítě. Co to je za router? Linux, Cisco?

[anonymous_coward]

Oprava, nevšimnul jsem si NTB2. Pokud tomu dobře rozumím, mělo by to chodit za předpokladu, že má router přístup do všech sítí a NTB2 ví, že má pro cestu do sítě s NTB1 jít skrze router.

[Lucano]

Příloha:

• IMAG0133.jpg (308209 bytů)

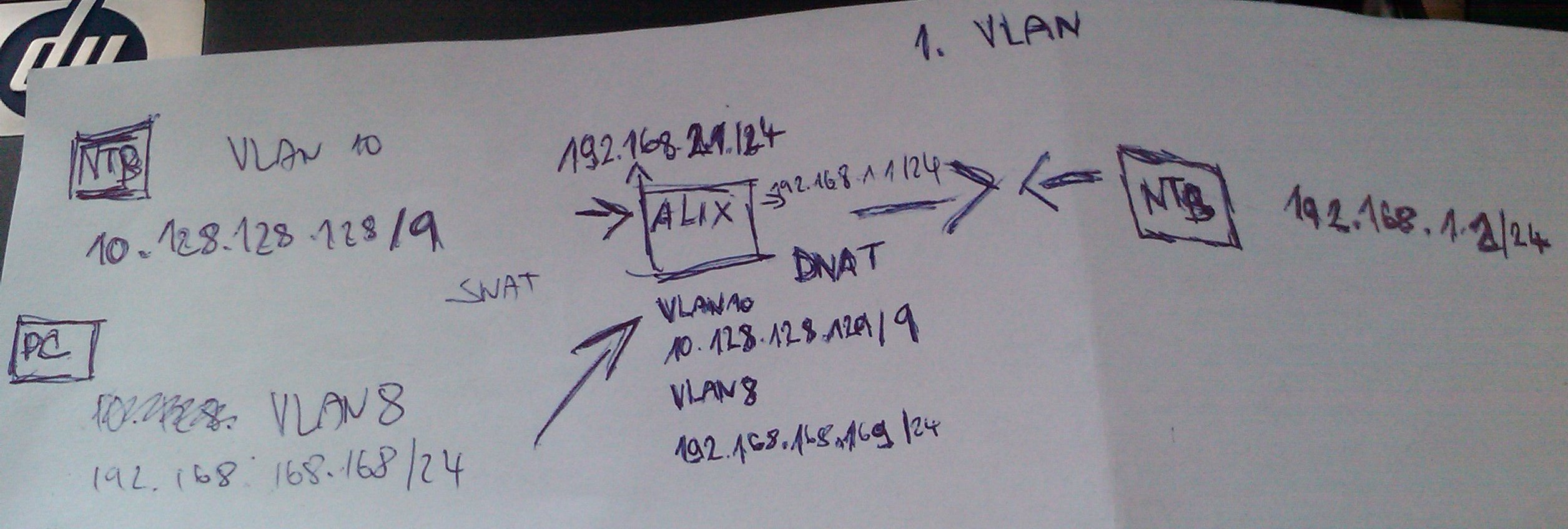

V priloze zasilam nacrtek.

Vse je linux.

Ano, jde mi o to, aby se NTB2 dostal na NTB jedna, ktery je v kompletne jine siti a opacne. Bohuzel nemam moc poneti jak to nastavit. Imho to bude jednoduchy, ale jsem z toho uz docela zmatenej. Napadlo me, jestli by to neslo SNATem a DNATem? nebo jenom nejak staticky?

Diky.

[Sopťa]

Ahoj,

pokud NTB s IP 192.168.1.2 má default GW na 192.168.1.1 (Alix) tak stačí v Alixu zapnout IP forward. Pokud ne tak musíš v NTB zadat že network 10.128.128.128/9 je za GW 192.168.1.1 pro tu druhou VLAN to samý. A ještě předpokládám že druhej NTB a PC mají default GW směřovanou na ten Alix (10.128.128.129, 192.168.169)

Jestli netušíš jak to je, tak sem hoď routovací tabulky že všech zařízení.

Petr

[Lucano]

tak jo,

ipforward mam zaply.

NTB2 mam GW na 192.168.1.1 (Alix) NTB1 mam GW na 192.168.168.169 (Alix) a 10.128.128.129 (Alix)

NTB2 a NTB1 se vzajemne nepingaji.

A ted proc? Podle me v tom alixu musi jeste neco probehnout, ne?

Grrr, normalne routuju pres OSPF vsechno, ale tohle me asi zabije... ty tabulky poslu...

[Lucano]

Příloha:

• tabulka.txt (2691 bytů)

vypis z tabulek, kolega potreboval linuxovy ntb, tak jsem musel pripojit widlovej.

v priloze.

[Sopťa]

No nějak to nechápu...

Takže Alix má dvě fyzický rozhraní eth0 a eth1. Na eth1 je rozsah 192.168.1.0/24, na eth0 je 192.168.2.0/24. A teď mě zajímá na kterým fyzickým rozhraní jsou vytvořený ty VLANy, nad eth0? Prosím o výstup z "cat /proc/net/vlan/config" na routeru.

A kterej NTB je NTB1 na tom obrázku (náčrtku) a kterej je NTB2? A kde je PC routovací tabulka? Jo a doufám že NAT/DNAT a podobný hračky jsou vypnutý.

Mě zaráží proč NTB1 má na sobě vytvořený rozhraní VLAN8 a i VLAN10 a default GW směřuje na 192.168.8.1 ??

Pokud má být NTB1 ve VLAN10, tak by měl mít pouze IP adresu 10.128.128.128 na rozhraní vlan10 a default GW na adresu 10.128.128.129. Nic víc, pak všechen provoz z něj bude otagován do VLAN10 a všechny pakety co nebudou směřovat do sítě 10.128.0.0/9 odešle na Alix (10.128.128.129) a ten Alix pak teprve rozhodne kam den paket dál pošle.

Máš tam ještě někde nějakej switch? Nebo něco co by pracovalo s otagovanejma paketama??

A co je vůbec záměrem týhle konstrukce.

Petr

[Lucano]

Alix ma dve rozhrani,

config_eth0=( "192.168.2.1/24" ) config_eth1=( "192.168.1.1/24" )

vconfig_eth0=( "set_name_type VLAN_PLUS_VID_NO_PAD" ) vlans_eth0="8 10"

config_vlan8=( "192.168.168.169/24") config_vlan10=( "10.128.128.129/9" )

NTB1 je ten vlevo, NTB2 vpravo. NAT/DNAT vypnuto je. NTB1 ma nad eth0 2 VLANY, VLAN8 a VLAN10. Oba VLANY smeruji do routeru eth0, kde potrebuji, aby byly smerovane na port eth1 (kam je zapojeny NTB2 a ten NTB2 pingal NTB1.

Switch mezitim nemam, ale muzu ho vlozit.

slouzi to k simulaci jednoho pevneho kusu zarizeni, ktere prijde... to je trochu slozity vysvetlovat, jenom bych to potreboval rozchodit, no :)

[Sopťa]

Aha,

tak už asi chápu kde je problém.

Celý routing na tom noťasu smazat a začít znova, jinak to nevidím.

A opravdu bude mít to jedno zařízení na sobě obě VLANy? Bude potřebovat dvě IP adresy 10.128.128.128 a 192.168.168.168??

Dále bude mít ještě nějaký subnet přímo na ethernetu, tzn bez VLAN ? Bude to ten rozsah 192.168.8.0/24 ??

Kudy to bude mít přístup do "netu", tzn zbytku sítě? Přes toho Alixe nebo ještě jinudy?

Takhle je to celý komplikovaný a moc chyb najednou.

Začal bych tím v tom NTB1 bych nastavil eth0: IP adress:192.168.8.2, mask: 255.255.252.0 -- žádná GW!!!

Pak bych vytvořil VLAN8: IP adress: 192.168.168.168, mask: 255.255.255.0 -- žádná GW!!!

Pak zadat default GW na IP adresu: 192.168.168.169

Routovací tabulka NTB1 by vypadala asi takhle:

Adresát         Brána           Maska           Přízn Metrik Odkaz  Užt Rozhraní

192.168.168.0   0.0.0.0         255.255.255.0   UG    0      0        0 vlan8

192.168.8.0     0.0.0.0         255.255.252.0   U     0      0        0 eth0

169.254.0.0     0.0.0.0         255.255.0.0     U     0      0        0 eth0

127.0.0.0       0.0.0.0         255.0.0.0       U     0      0        0 lo

0.0.0.0         192.168.168.169 0.0.0.0         UG    0      0        0 vlan8

A předpokládám že NTB1 je spojeno kabelem s Alixem do rozhraní eth0

NTB2 bude mít obyč tabulku:

Adresát         Brána           Maska           Přízn Metrik Odkaz  Užt Rozhraní

192.168.1.0     0.0.0.0         255.255.255.0   U     0      0        0 eth0

169.254.0.0     0.0.0.0         255.255.0.0     U     0      0        0 eth0

127.0.0.0       0.0.0.0         255.0.0.0       U     0      0        0 lo

0.0.0.0         192.168.1.1     0.0.0.0         UG    0      0        0 eth0

Pak by měl jít ping z NTB2.

Nejdřív rozjeď základ s jednou VLAN a pak se pouštěj do zbytku.

Jo a na test tohohle ti stačí jen NTB1, až Ti to bude fungovat tak musí projít ping na Alix eth1: 192.168.1.1

Petr

[pavlix]

K čemu SNAT a DNAT? Zdá se, že rád děláš z jednoduchých věcí složité.

VLANy považuj za další ethernetová rozhraní, je to tak jednodušší na pochopení. Dynamický routing na tak malé schéma nepotřebuješ a v IPv4 ti to ani neulehčí.

Pokud vše připojuješ k jednomu routeru tak v podstatě stačí všude nastavit správně IP, rozsah a jako bránu router. Na routeru stačí IP a rozsah. Při povoleném forwardu tohle už pak funguje samo.

Teprve když máš více routerů, můžeš použít další statické záznamy či dynamické směrování.
