Dotaz: Konverzia lineárneho vstupu na HDR a upload na youtube

[mirec]

Příloha:

• hdr_desc.jpg (706654 bytů)

Ahojte. Mám 32-bitový lineárny float point výstup z OpenGL (áno som si na 100% istý, že je lineárny). Chcel by som z toho uploadnúť video na Youtube s 10-bitovou hĺbkou pretože 8 bitov vyzerá v tmavých odtieňoch hrozne.

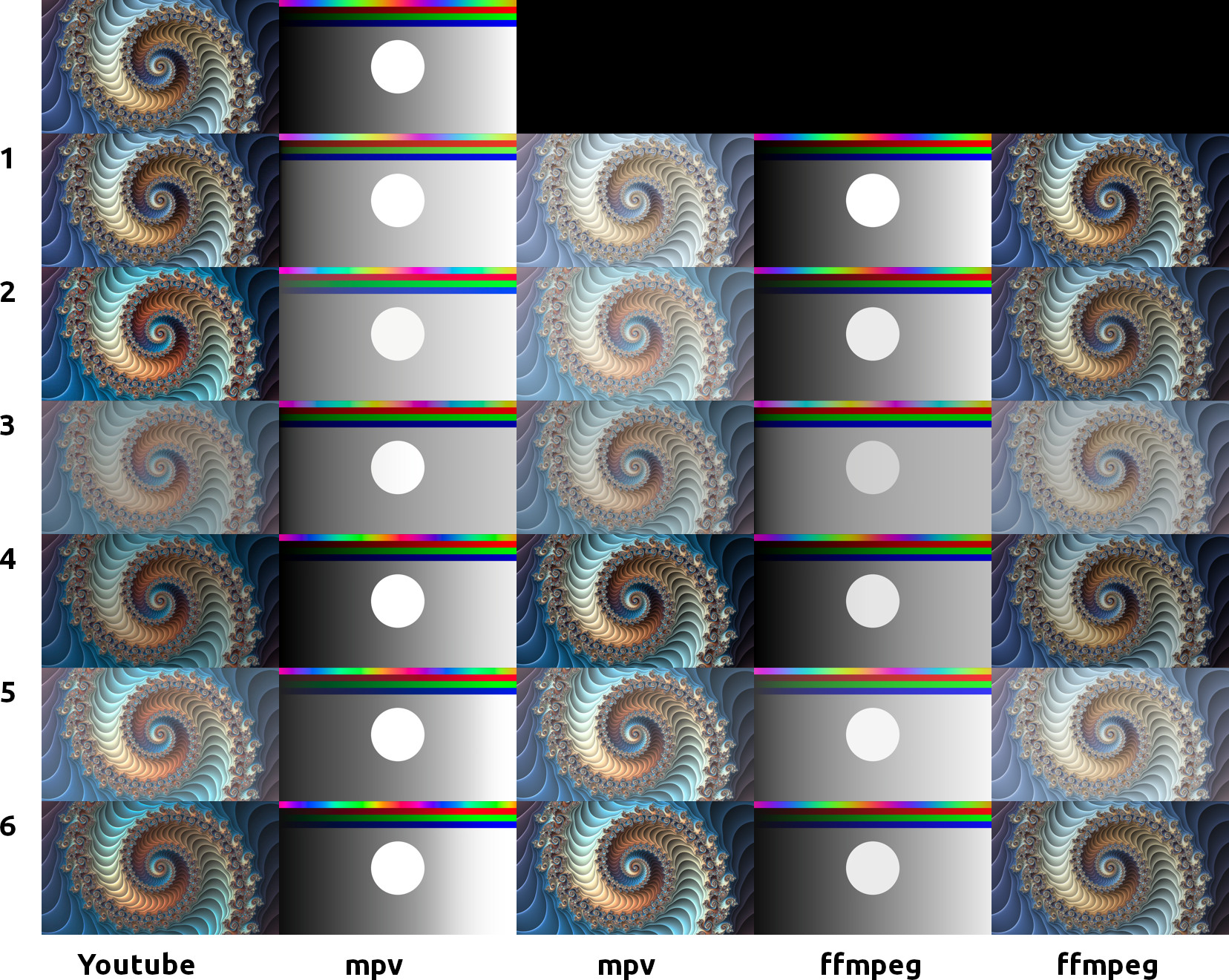

Teraz moje neúspešné pokusy (screenshoty sú v priloženom obrázku, horný riadok je výstup z OpenGL).

Takže tento príkaz vyzerá na desktope OK a má 12 bitový výstup, ale youtube ho prevedie na 8 bit:

# 1
ffmpeg \
  -r 60 \
  -f rawvideo \
  -s 1920x1080 \
  -pix_fmt gbrpf32le \
  -color_range pc \
  -color_trc linear \
  -color_primaries bt2020 \
  -colorspace bt2020nc \
  -i pipe:0 \
  -y \
  -crf 18 \
  -c:v libx265 \
  -c:a flac \
  -pix_fmt yuv444p12le \
  -preset fast \
  -loglevel error out.mkv

Podľa youtube musí mať HDR video metadáta, takže ich pridávam:

# 2
  ...
  -i pipe:0 \
  ...
  -color_range pc \
  -color_trc linear \
  -color_primaries bt2020 \
  -colorspace bt2020nc \
  -x265-params colorprim=bt2020:transfer=linear:colormatrix=bt2020nc:range=full \
  ...

To neberie, pretože používa lineárny transfer. Takže:

# 3
ffmpeg \
  ...
  -i pipe:0 \
  ...
  -vf zscale=rin=full:pin=2020:tin=linear:min=2020:r=full:p=2020:npl=200:t=arib-std-b67,format=yuv444p12le \
  -color_range pc \
  -color_trc arib-std-b67 \
  -color_primaries bt2020 \
  -colorspace bt2020nc \
  -x265-params colorprim=bt2020:transfer=arib-std-b67:colormatrix=bt2020nc:range=full \
  ...

Youtube to berie, ale vyzerá úplne naprd na všetkom, čím prehrávam. Keď však zmením vstupnú transfer funkciu na bt709 vyzerá to skoro dobre (ale prečo bt709 keď je vstup lineárny?)

# 4
ffmpeg \
  ...
  -i pipe:0 \
  ...
  -vf zscale=rin=full:pin=2020:tin=709:min=2020:r=full:p=2020:npl=200:t=arib-std-b67,format=yuv444p12le \
  -color_range pc \
  -color_trc arib-std-b67 \
  -color_primaries bt2020 \
  -colorspace bt2020nc \
  -x265-params colorprim=bt2020:transfer=arib-std-b67:colormatrix=bt2020nc:range=full \
  ...

Colorspace filter s lineárnym vstupom vyzerá rovnako zle:

# 5
ffmpeg \
  ...
  -i pipe:0 \
  ...
  -vf colorspace=bt2020:ispace=bt2020nc:itrc=linear:iprimaries=bt2020:trc=bt2020-12:irange=pc:range=pc:format=yuv444p12 \
  -color_range pc \
  -color_trc arib-std-b67 \
  -color_primaries bt2020 \
  -colorspace bt2020nc \
  -x265-params colorprim=bt2020:transfer=arib-std-b67:colormatrix=bt2020nc:range=full:master-display=G(13250,34500)B(7500,3000)R(34000,16000)WP(15635,16450)L(10000000,1):max-cll=1000 \
  ...

Ale zase s bt709 vyzerá skoro dobre, akurát farby sú rozhodené a jas tiež celkom nesedí

# 6
ffmpeg \
  ...
  -i pipe:0 \
  ...
  -vf colorspace=bt2020:ispace=bt2020nc:itrc=bt709:iprimaries=bt2020:trc=bt2020-12:irange=pc:range=pc:format=yuv444p12 \
  -color_range pc \
  -color_trc arib-std-b67 \
  -color_primaries bt2020 \
  -colorspace bt2020nc \
  -x265-params colorprim=bt2020:transfer=arib-std-b67:colormatrix=bt2020nc:range=full:master-display=G(13250,34500)B(7500,3000)R(34000,16000)WP(15635,16450)L(10000000,1):max-cll=1000 \
  ...

Aké parametre sú správne pre HDR určené na youtube?

Odpovědi

[panpanika]

klobouk dolu hezky pripravena otazka. pujc sem treba vterinu tvyho zdroje a ja neco zkusim. kazdopadne vseobecne je youtube v tmavejch odstinech naprd.

[mirec]

Malá doplnková informácia. Za hlavný problém považujem posun farieb. Jas si viem vykompenzovať aj keby som mal urobiť vlastnú korekciu (zrejme by som vynásobil jas nejakým polynómom v shaderi keď už aj tak riešim prevod z packed formy na planar v pomocou shaderov).

Teraz k posunu. Zdá sa, že youtube akceptuje len farebný priestor Rec. 2020. Keď tak pozerám na farebné priestory, Rec. 2020 je výrazne posunutá do zelenej, preto je aj môj výstup viacej zelený.

Okrem toho nepoužívam (okrem úpravy fotografií) kalibračný profil môjho panelu. Bez toho je panel považovaný za sRGB (Rec. 709). Youtube pridáva sýtosť farieb tak, aby farby zobraziteľné v sRGB zodpovedali skutočným farbám v dôsledku čoho je väčšina farieb absolútne presaturovaná.

Keďže uploadujem len generované videá, nevidím dôvod na použitie farebných profilov. Skúšal som z videa stripnúť informáciu o farebnom profile. V tom prípade mpv aj ffmpeg renderovali video korektne, ale youtube hlási, že video sa nepodarilo spracovať.

Otázka je teda, či existuje špinavý trik, ktorý dovolí nahrať na youtube video s 10-bitovou hĺbkou, ale bez farebného profilu, aby sa využil maximálny gamut displaya bez toho, aby to bola na sRGB extrémne prepálená saturácia?

[X]

Tady jsou vypsane podminky pro spravnou detekci HDR.

[mirec]

Veď práve ... tá požiadavka na Rec. 2020 spôsobí buď totálne prepálené farby na displayoch s menším gamutom ak nastavím ako vstup Rec 2020, alebo ak nastavím vstup sRGB tak na displayoch so širším gamutom (napr. ja mám DCI-P3) to bude mať vyblednuté farby. Ak nastavím vstup DCI-P3 potom to bude vyzerať dobre u mňa, ale blbo na sRGB (prepálené farby) aj Rec. 2020 (nevýrazné farby).

[PetebLazar]

Odhlednete prosim od barevneho podani, to jsem vubec neresil. Pokud jsem z Davinci Resolve Studio vyexportoval projekt jako 1080p HDR Rec.2020 v HEVC-10bit_444 HLG, ve Windows se zapnutou podporou HDR je YT nabizeno jako HDR obsah. Na zarizenich bez podpory HDR nabidne pouze vlastni konverzi do SDR.

Zda YT nahrany obsah pochopil jako HDR asi lze overit pomoci youtube-dl -F URL_videa

...
248          webm       1920x1080  1080p   41k , webm_dash container, vp9@  41k, 24fps, video only, 98.85KiB
137          mp4        1920x1080  1080p   72k , mp4_dash container, avc1.640028@  72k, 24fps, video only, 175.55KiB
335          webm       1920x1080  1080p HDR  237k , webm_dash container, vp9.2@ 237k, 24fps, video only, 572.68KiB

Vypis z MediaInfo

Format                                   : MPEG-4
Format profile                           : Base Media
Codec ID                                 : isom (isom/iso2/mp41)
File size                                : 7.82 MiB
Duration                                 : 19 s 750 ms
Overall bit rate                         : 3 323 kb/s
Encoded date                             : UTC 2022-09-05 15:58:07
Tagged date                              : UTC 2022-09-05 15:58:07
Writing application                      : Blackmagic Design DaVinci Resolve Studio

Video
ID                                       : 1
Format                                   : HEVC
Format/Info                              : High Efficiency Video Coding
Format profile                           : Format Range@L4@Main
Codec ID                                 : hvc1
Codec ID/Info                            : High Efficiency Video Coding
Duration                                 : 19 s 750 ms
Bit rate                                 : 3 322 kb/s
Width                                    : 1 920 pixels
Height                                   : 1 080 pixels
Display aspect ratio                     : 16:9
Frame rate mode                          : Constant
Frame rate                               : 24.000 FPS
Color space                              : YUV
Chroma subsampling                       : 4:4:4
Bit depth                                : 10 bits
Scan type                                : Progressive
Bits/(Pixel*Frame)                       : 0.067
Stream size                              : 7.82 MiB (100%)
Encoded date                             : UTC 2022-09-05 15:58:07
Tagged date                              : UTC 2022-09-05 15:58:07
Color range                              : Limited
Color primaries                          : BT.2020
Transfer characteristics                 : HLG
Matrix coefficients                      : BT.2020 non-constant
Codec configuration box                  : hvcC

Other
ID                                       : 2
Type                                     : Time code
Format                                   : QuickTime TC
Duration                                 : 19 s 750 ms
Frame rate                               : 24.000 FPS
Time code of first frame                 : 01:00:00:00
Time code, striped                       : Yes
Language                                 : English
Default                                  : No
Encoded date                             : UTC 2022-09-05 15:58:07
Tagged date                              : UTC 2022-09-05 15:58:07

[mirec]

Cez yt-dlp samozrejme kontrolujem. Pri splnení podmienok nie je problém, aby to uložilo ako HDR:

yt-dlp -F https://youtu.be/iXg-1cvxhr8
...
702 mp4   7680x4320   60 10     │    1.38GiB 47698k https │ av01.0.17M.10 47698k video only          4320p60 HDR, mp4_dash

Problém je, že sa nevyužíva plný farebný rozsah, ktorý ponúka display (keďže som v tomto prípade určil, že vstup je sRGB). Keď určím vstup ako Rec.2020 tak to zase preexponuje saturáciu. Pri reálnych záberoch z kamery to väčšinou nevadí pretože farby v reálnom svete nebývajú až tak saturované, ale počítačom generované animácie sú niečo úplne iné.

[PetebLazar]

Chtělo by to někam nasdílet nějakou krátkou ukázku výstupních dat renderu, bez toho asi budeme pouze mlátit prázdnou slámu.

[mirec]

Tu je sRGB a tu je Rec. 2020. Zdroj je generovaný z tohto shaderu.

[PetebLazar]

Nejde ten zdroj přesměrovat do souboru a kus z něj někde nasdílet? Upřímně řečeno, zajišťovat si jeho vygenerování překračuje mou ochotu se tomuto problému věnovat.

[mirec]

Do akého typu súboru? Ak obrázok tak hneď v otázke je priložený súbor a je to prvý riadok, prvý obrázok. Môžem uploadnúť aj vo vyššom rozlíšení. Teoreticky môžem niekde uploadnúť aj raw stream, ale to má vyše 30MB na každý frame pri full HD.

[panpanika]

sorry ja tam vidim jen nejakej jpeg. za me vterina hejbajiciho se uncompressed mov/mkv v cilovem rozliseni. at minimalizujes usili na druhe strane.

[mirec]

V cieľovom rozlíšení to síce neviem preniesť, ale sekundu videa v 1/100 rozlíšení hádam v priebehu najbližších dní stihnem uploadnúť. Ehm rád by som za t vetu dal smajlíka, ale s 10kB/s uploadom video s vyše 200Gbit/s bitratom nemám šancu uploadnúť tento rok.

[mirec]

Tak nakoniec mi dnes ide internet celkom dobre, takže tu je video.

Je to 62 framov, v rozlíšení 960x540 pri 32 bitovej (4B) hĺbke, takže je to 62*960*540*3*4 = 385 689 600 B = 367 MiB.

Formát je planárny, teda jednotlivé kanály sú uložené za sebou, najskôr zelený, potom modrý a červený. Každý pixel je 32-bitové float point little endian číslo v rozsahu [0, 1]. Za bežných okolností by som uložil ako packované RGB, ale ffmpeg vie čítať len planárny RAW float point formát:

ffmpeg -pix_fmts|grep f
IO... gbrpf32be              3            96
IO... gbrpf32le              3            96
IO... gbrapf32be             4            128
IO... gbrapf32le             4            128
IO... grayf32be              1            32
IO... grayf32le              1            32

Nakoniec príkaz, ktorým sa dá enkódovať:

xzcat video.raw.xz|ffmpeg -r 60 -f rawvideo -s 960x540 -pix_fmt gbrpf32le -i - -c:v libx265 -crf 25 -y video.mkv

[PetebLazar]

Zkonvertoval jsem si na sekvenci TIFF-16bit, nic detailnejsiho(bezztratovejsiho) mi Davinci Resolve Studio asi nezkousne.

Pozn. Všimnul jsem si, že Davinci Resolve nabízí jako jeden z "Color processing mode" Rec.2020 (P3-D65 limited), to by se patrně hodilo pro color gradaci na P3-D65 device (s tím, že by množina použitých barev patrně nepřesáhla tento gamut ve větším prostoru Rec.2020).

[PetebLazar]

Nemám žádné pořádné HDR zařízeni (pouze fake HDR400 bez dimmingu), takže dávám k posouzení. Za pulkou jsem se snazil pridat jas.

[mirec]

Vďaka, vyzerá to tak, že keď nastavím primaries na smpte431 (zodpovedá DCI-P3) a nastavím icc profil pre môj panel, potom to zodpovedá tomu, čo by som chcel vidieť. Ak zmením profil späť na sRGB je to presaturované, ale zase nie je to až tak hrozne. V zásade by som povedal, že farby by som mal OK

Zostáva ešte gama korekcia. Tu je divné, že keď posielam lineárny vstup a nastavím ho ako lineárny, potom čistá čierna sa mi zobrazuje ako 20% šedá. S trc bt709 je čierna niekde na úrovni tak 2%. Nechápem na základe čoho ffmpeg z nuly robí niečo iné. Musím to ešte preskúmať.

[PetebLazar]

Není to závislé na (ne)využití plného/limitovaného výstpu GK?

https://www.benq.eu/en-eu/knowledge-center/knowledge/full-rgb-vs-limited-rgb-is-there-a-difference.html

[mirec]

Je to jedna z možností. Dnes sa k tomu asi nedostanem, ale cez víkend skúsim prehnať cez ffmpeg tiffka a skúsim sa pozrieť presne na vstup / výstup (číselné hodnoty). Možno podľa toho zistím kde robí nejakú korekciu navyše. Inak na vstupe, výstupe aj filtroch nastavujem full range.

[PetebLazar]

Mozna si vygenerovat obraz linearni sedive skaly a pak overit co se s nim pri pouziti shodnych prevodu z hlediska (ne)linearity stane. HLG ma snad gammu do hodnoty 0,5 prakticky shodnou s SDR. https://en.wikipedia.org/wiki/Hybrid_log%E2%80%93gamma

[mirec]

To som aj spravil, testovací obrázok je hneď v otázke :) Skúšal som urobiť aj vlastnú konverziu napríklad do srgb (prikladám kód, je to výťažok humusu, ktorý prevádza packed formu na planárnu a prevracia obraz podľa osi y):

#define get_texel(x, y) texelFetch(input_buffer, ivec2(int(x), __h__ - int(y)), 0)
#define lin_to_srgb(val) (val <= .0031308 ? (val) * 12.92 : 1.055 * pow(val, 1.0/2.4) - 0.055)

float get_addr(in int addr)
{
	int pix = addr / 4;
	int component = ((addr % 4) + 1) % 3;
	return lin_to_srgb(get_texel(pix % __w__, pix / __w__)[component]);
}

V každom prípade neurobil som poriadnu analýzu krivky, ktorá lezie na výstupe ffmpegu. Musím sa na to pozrieť, ale až cez víkend.

[PetebLazar]

OT: Na této stránce je zajímavý přehled různých color space včetně příkladu reálného snímku.

[panpanika]

jaj clovek se rychle necha zmlsat panelakovou optikou :) zkusim na to mrknout dnes, kazdopadne jsem si vsiml ze OBS ma nove podporu HDR do youtube, tak mezitim muzes mrknout na to jak to delaj oni a napodobit je https://github.com/obsproject/obs-studio/releases/tag/28.0.1

[panpanika]

herdek tak dneska zase cas nebude, mam nejakej marnej tejden. kazdopadne co me napada:
1) zkus provist barevnou transformaci zase zpatky do neceho nekomprimovanyho - nezere ti barvy komprese?
2) zkus jinej kodek vp9 profil2, 10bit h264, pripadne klido i ty proresy co pisou tady
https://support.google.com/youtube/answer/7126552?hl=en#zippy=%2Chdr-video-file-encoding%2Chdr-metadata
(jdou vyblejt z ffmpegu a mam s tim celkem dobry zkusenosti, ne konkretne s HDR ale vseobecne ffmpeg vs prores)
3) workflow skrz davinciho jak pise kolega, mas tam na to celkem hezky budiky abys videl co se deje
4) zkusit v malym rozliseni live capture skrz to obsko do youtubu a pak to stahnout a porovnat

[PetebLazar]

Presne tak, staci klidne sekunda raw steamu. Pise se rok 2022, tak bychom nemeli mit strach z prenosu par stovek MB.

[mirec]

Přílohy:

• src.png (9840 bytů)
• youtube_dci_p3.png (47653 bytů)
• youtube_bez_vf.png (46808 bytů)

Takže pár zistení ...

V prvom rade nápad použiť limitovaný rozsah (tv) bol správny. Po nastavení na limited sa využíva plný rozsah odtieňov šedej.

Jediný parameter, s ktorým som sa teraz hral je colorspace (alebo ekvivalentné volanie zscale s rovnakým výsledkom, preto ho neuvádzam).

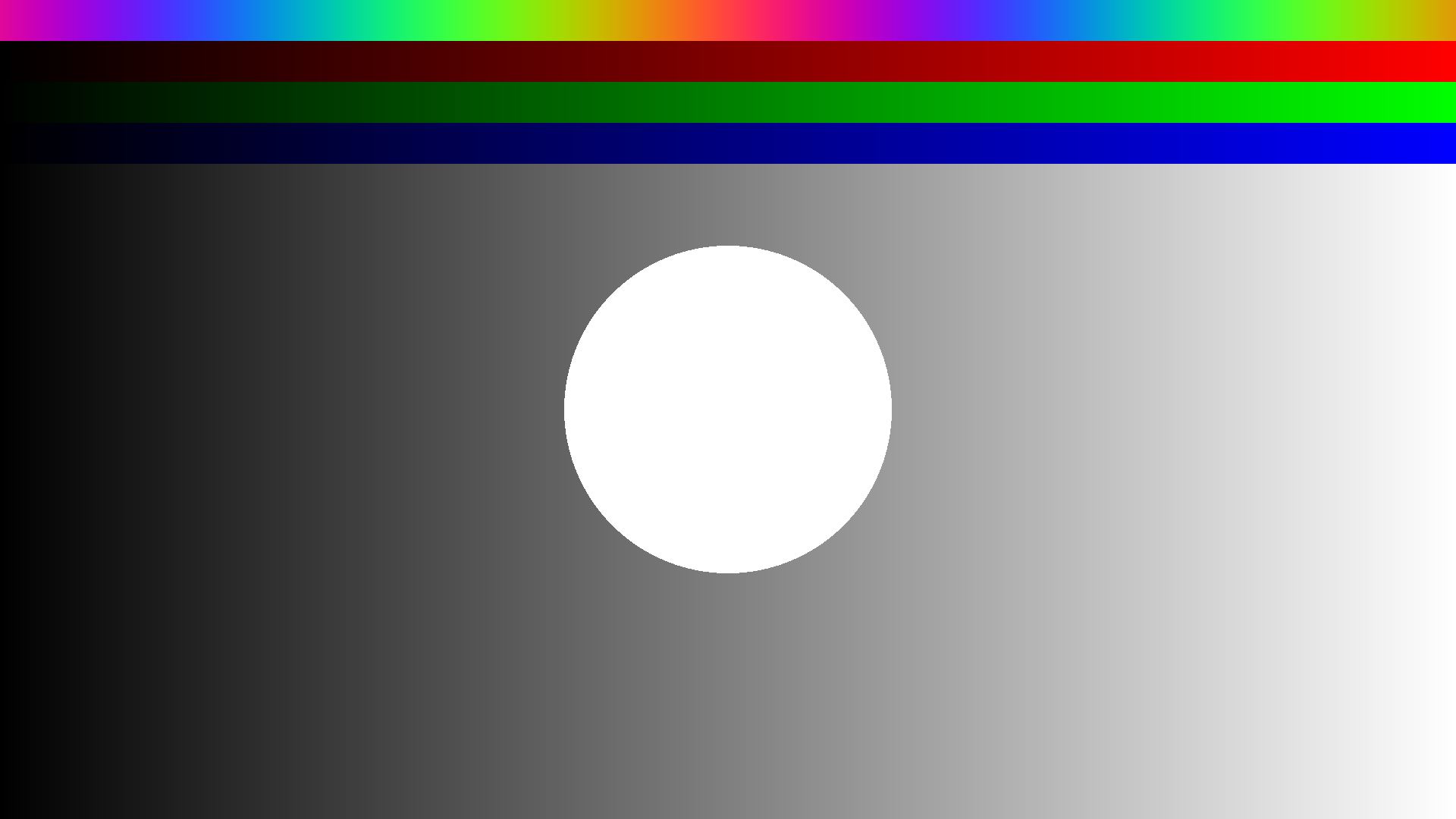

Testovací obrázok je src.png.

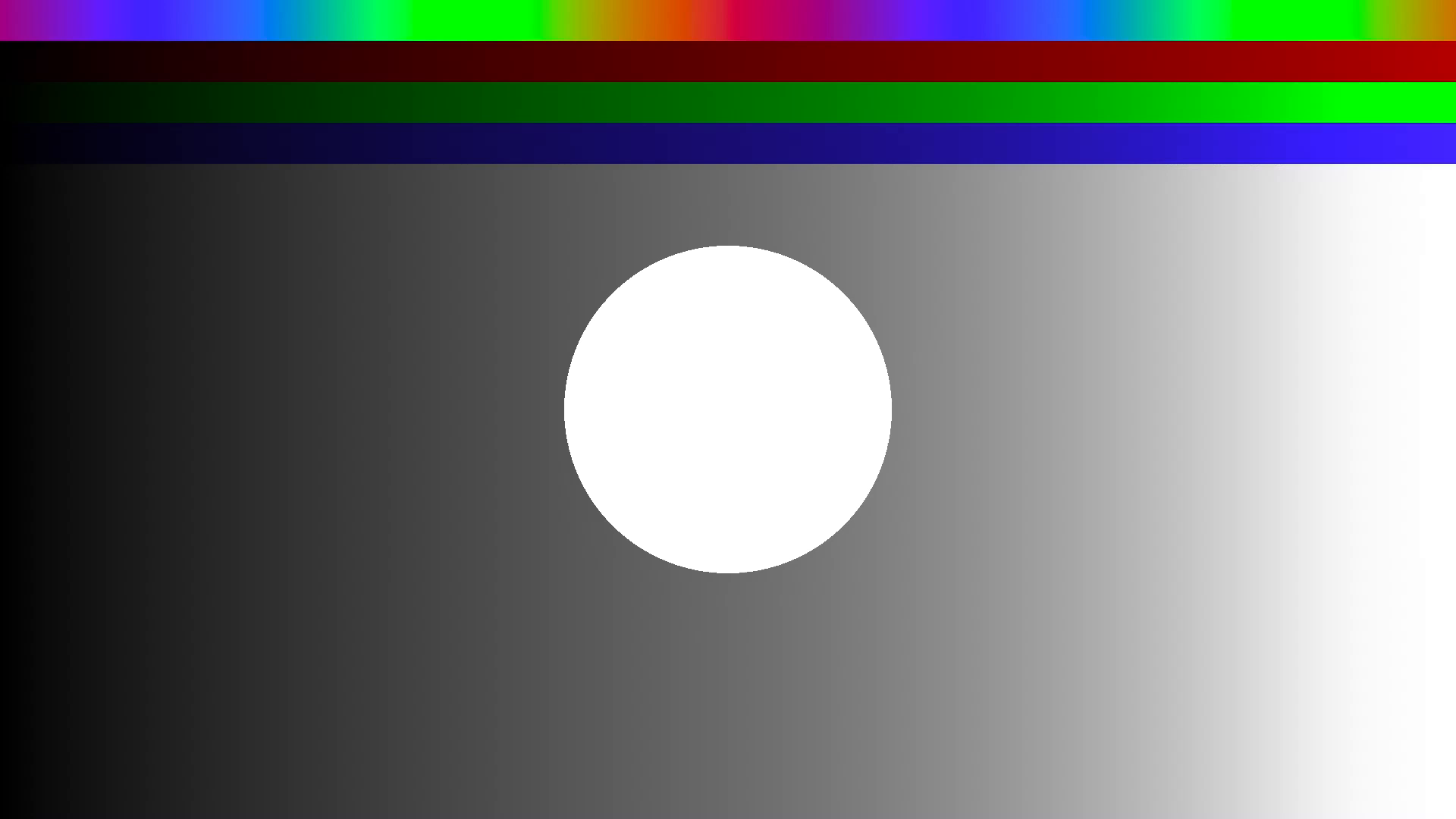

Výstup s parametrami:

colorspace=bt2020:ispace=bt2020nc:space=bt2020nc:itrc=linear:trc=linear:iprimaries=smpte431:primaries=bt2020:irange=tv:range=tv

je v youtube_dci_p3.png

Transfer funkcia je linear. Vyzerá to tak, že interne sa používa linear a akákoľvek kombinácia itrc a trc generuje nesprávny výstup.

S osekaním na farby DCI-P3 je výsledná farba modrej v SDR fialová. Červená nedosahuje nikdy plnú hodnotu ak nie je kombinovaná s ostatnými farbami.

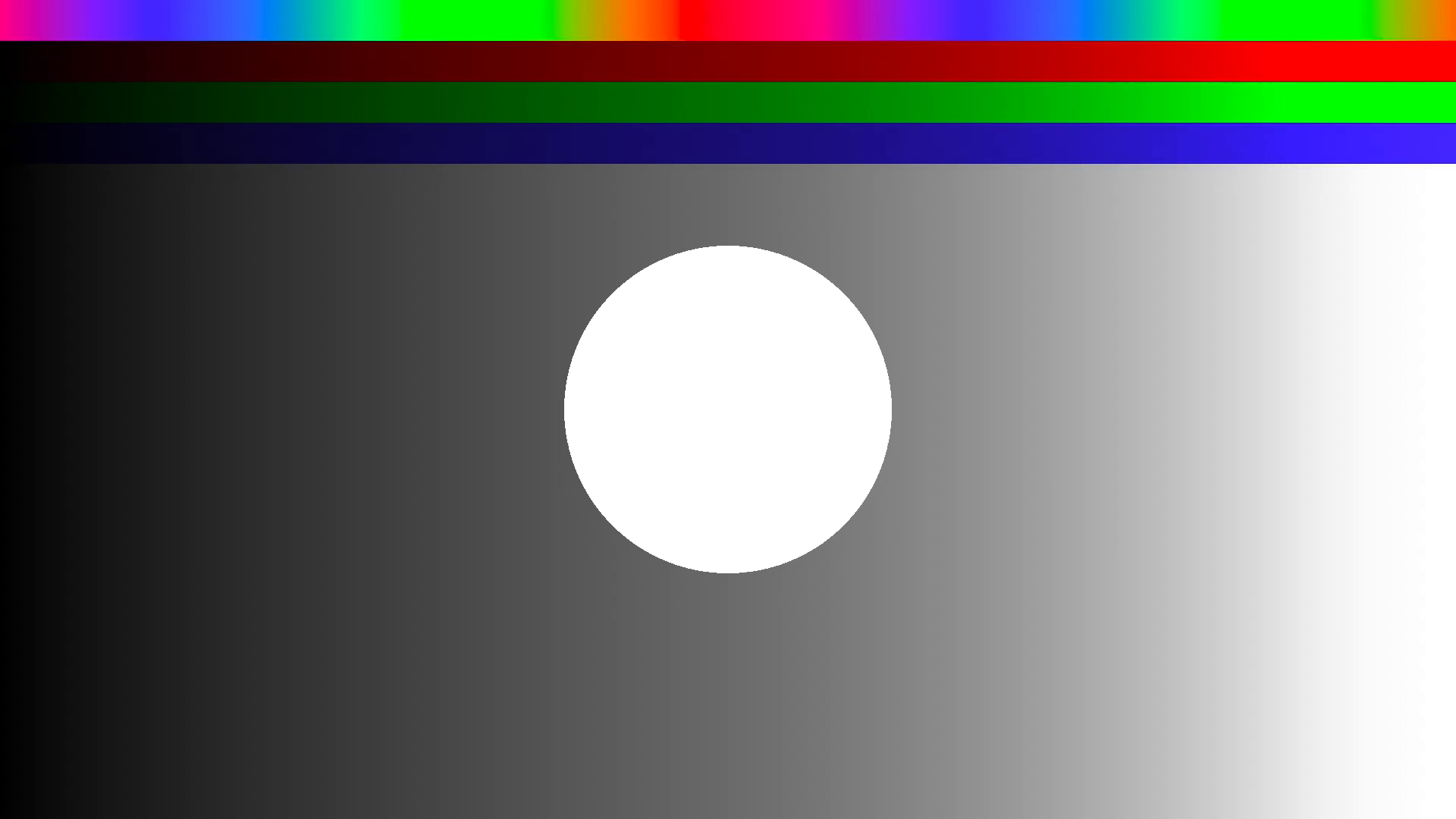

Nakoniec výstup youtube_bez_vf.png je bez parametra vf, alebo s iprimaries=bt2020 (výstup je v tomto prípade rovnaký, colorspace teraz nerobí žiadnu konverziu). Asi bude najrozumnejšie nepoužívať žiadnu konverziu :\

[PetebLazar]

Ty převody mezi colorspace dělá FFmpeg absolutní coloristickou metodou?

[mirec]

Spôsob prevodu farieb bola jedna z prvých vecí, ktoré som sa snažil nájsť, ale jediná oficiálna dokumentácia, ktorú som k tomu našiel je tu.

[PetebLazar]

OT: Zajímavý dokument k televizní HDR produkci.

[PetebLazar]

Jen pro ujasnění, monitor je kalibrován na "DCI P3" (s bílou více do zelena .. 6300K) a gamma 2.6 (pro konzumaci obsahu ve zcela zatemněných kinosálech), nebo "P3 D65" s gamma 2.2(2.4)?

Problém je, že tím jak s příchodem wide-gamut monitorů opustily tyto bezpečné závětří sRGB(Rec.709) gamutu, rozdílné(větší/menší) fyzické gamuty nových monitorů proti standardům (P3, Rec.2020) nedávají moc šancí na korektní barvy. Ani kalibrace s profilací nezaručuje, že zvolený přehrávač pomocí vhodného colorimetrického modelu zobrazí v rámci dostupného gamutu barvy správně.

Před cca 15 lety jsem si koupil EIZO CG211 s interní 12-bit LUT, který byl po kalibraci přesně sRGB včetně požadované gammy (cca 99% pokrytí sRGB při validaci). Bohužel cca 30000 natočených hodin udělalo s jeho CCFL své (byl provozován na 50cm/m2) a oprava by se již nevyplatila. Dnes bych si za jeho tehdejší cenu, i bez zohlednění inflace v mezidobí, monitor nevybral.

Poslední úlovek v honbě za LCD byl obstarožní DELL UP2516D 1440p, který má HW kalibraci (možnost přepínat mezi dvěma uloženými profily) a ač pochází z sRGB/AdobeRGB éry i vcelku zajímavé pokrytí DCI P3. Čekání na Godota, tj. monitor s micro-LED tak stále pokračuje.

[mirec]

Příloha:

• wp.png (11242 bytů)

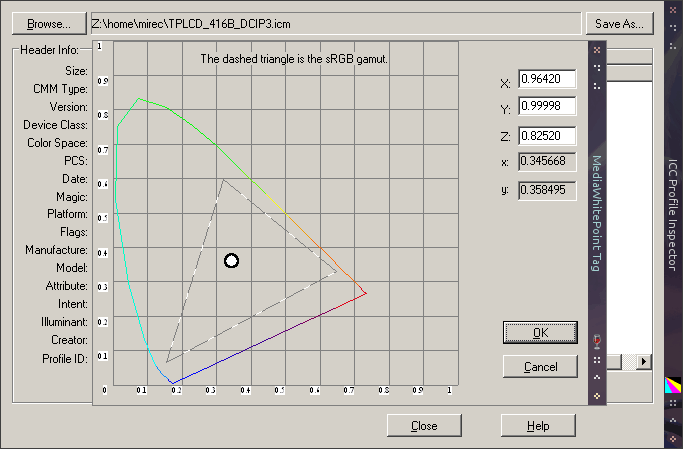

V prílohe je white point. Gama je samostatná pre každý kanál RGB. Podľa EDID by som mal mať 14" panel MNE001EA1-5. Používam icc profil od výrobcu notebooku.

[PetebLazar]

Podle těch hodnot xy v tom diagramu to vypadá na nastavení bílé na Prepress D50 (rozptýlené denní světlo?), na video bych očekával D63(D65).

[mirec]

Pravdu povediac netuším. Vidím, že tento panel má redukovanú modrú zložku, takže bez icm profilu je obraz trochu posunutý do oranžova. Nahranie profilu posun upraví na +/- bielu (nemám spektrometer, takže neviem to posúdiť).

[PetebLazar]

Správné hodnocení barevnosti obrazu při neznámém gamutu (kalibračním cíli) LCD, vlivu redukce modré a limitů při nastavování panelů v ntb (typicky bez OSD) bude asi někde na pomezí štěstí a zázraku.

Ten tovární profil by měl zmiňovat za jakých nastavení byl naměřen (jas, ...). U obecného profilu bude jeho relevance záviset na odchylce vlastností použitých komponent (podsvícení, panel) v rámci výrobního procesu. Pokud by šlo o individuální kalibrační profil k danému kusu ntb je to výhodou, ale kalibrace je nekončící process (typicky opakovaný po cca 100 hodinách provozu).

[mirec]

Takže aby som to nejak uzavrel ...

FFmpeg normálne očakáva lineárny vstup a ak človek nevynúti blbú konverziu medzi trc enkóduje väčšinou dobre.

FFplay prehárava dobre.

Prehrávač mpv sa snaží robiť nejaký tonemapping ale ako všetky HDR-SDR algoritmy robí s farbami a odtieňmi divné veci, ale keď sa vynúťi --tone-mapping=gamma prehrávanie funguje dobre.

Nakoniec youtube. Farby v SDR verzii sú zle. Či to orežem na sRGB, alebo DCI-P3 alebo dám plné Rec.2020 stále sú zle (moc šedé, alebo fialová namiesto modrej). Gama v SDR je zle. Jednoducho robí to nejaký magický prevod z HDR do SDR a ten nemám pod kontrolou.

[Peter Golis]

To mi pripomína komerčnú definíciu HDR, presaturované.
