Dotaz: Programování ATtiny2313 "selhává"

[atmel]

Ahoj, postavil jsem si obvod podle schématu http://www.abclinuxu.cz/images/clanky/martinek/1cip-programator_sch_big.png. Problém je že takto to nekomunikuje. Po zadání avrdude -c dapa -p t2313 -e se mi zobrazí avrdude: initialization failed, rc=-1. Pokud spojím pin1 přes odpor se zemí, tak už to jakoby jede, ale avrdude: Expected signature for ATtiny2313 is 1E 91 0A. Proč musí být pin spojen se zemí a proč to avrdude odmítá?

Odpovědi

[finn]

Nepoužíváš nějaký zvláštní paralelní port (třeba převodník USB → LPT)? Chyba může být v něm. Podle datasheetu musí být před započetím programování vývod RESET/ v nule, proto může částečně pomoct ten odpor.

[atmel]

Převodník nepoužívám. Je to parport na staré desce s pentiem 233. Zkoušel jsem to i na intel little valley2 a chování víceméně stejné(jen ten odpor musel být jiný). Nakonec jsem zjistil že programování funguje, když jsem ten odpor s pinu 1 měl 660R. Ale když jsem nastavil externí krystal, tak se to začalo chovat zase jako předtím bez těch odporů, jinak obvod fungoval. Fakt nevím, kde hledat problém.

[T.O.M.]

Proc se nepoohlidnes po nejakem programatoru s vlastni logikou - neco ve stylu PAtmelu za par stovek? Vzdycky me udivuje, kdyz se nekdo snazi casovat komunikaci se zarizenim na portu primo programem z user-space a pak se divi, ze to (vetsinou) nejede...

[skywaker]

kup si nejaky na USB port.. ja som si zohnal tento: AVRmkII a stal ma nieco cez 1300SK... http://www.sos.sk/?str=371&artnum=55355

vo windows ide bez problemov.. v linuxe mi ho detekovalo ale este som neprogramoval... neviem ale nanaslo mi svaba. moja nesikovnost mozno :)

[trekker.dk]

Vzdycky me udivuje, kdyz se nekdo snazi casovat komunikaci se zarizenim na portu primo programem z user-space a pak se divi, ze to (vetsinou) nejede...

Háček je v tom, že avrdude přes paralelní port umí běžně programovat úplně bez problémů. Asi to bude mít nějakou souvislost s tím, že z toho portu odcházejí i hodiny, takže preempce toho programu nezpůsobí selhání funkce programátoru.

Sám používám jako "programátor" paralelní port už dost dlouho a téměř bez problémů.

[trekker.dk]

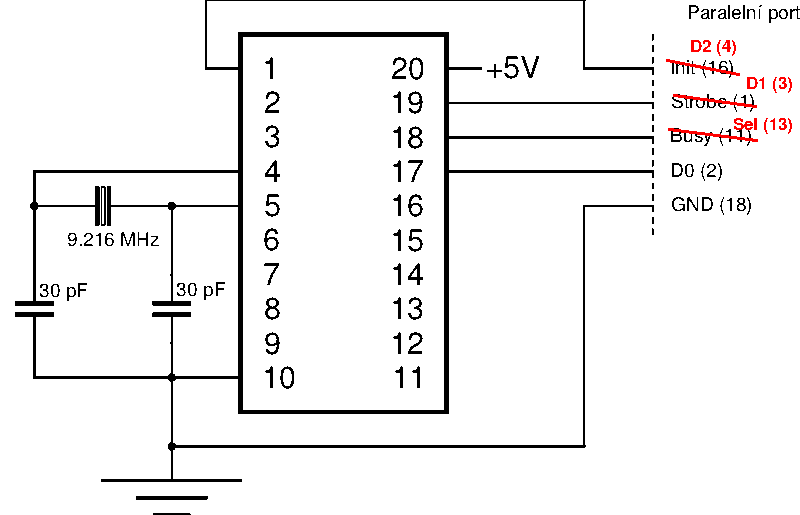

Příloha:

• programator_xil.png (7593 bytů)

Problém je popsán dost obecně, takže nějaké obecné návrhy:

Jestli jsi to ještě neudělal, tak zkontroluj zapojení, jestli všechny dráty drží na místě a tak.

Pokud spojím pin1 přes odpor se zemí, tak už to jakoby jede, ale avrdude: Expected signature for ATtiny2313 is 1E 91 0A

Tady by se hodilo vypsat i to, co se skutečně přijalo, tj. Device signature = 0xXXXXXX

Jinak s programátorem "dapa" jsem občas měl problémy hlavně v situaci, kdy jsem se pokoušel pracovat s testovacím MCU, který toho měl docela dost za sebou. Tak jsem zkusil místo toho použít programátor "xil" a od té doby ani jediný problém.

"xil" je taky programátor pro paralelení port, od "dapa" se liší jenom zapojením vývodů. Jak se liší, najdeš v souboru /etc/avrdude.conf (hledej "xil", "dapa" je kousek vedle). Když změníš zapojení, spouštíš avrdude -c xil ...

(Ta změna zapojení je takhle: MOSI je stále pin2, to se nemění. SCK není připojené na pin 1, ale na pin 3. RESET není připojené na pin 16, ale na pin 4. MISO není připojené na pin 11, ale na pin 13. Všechny změny pinů se týkají paralelního portu, tzn. na straně mikropočítače se nic nemění. Zakreslil jsem změny do původního schématu a přiložil obrázek. Za nic neručím, než to zkusíš, zkontroluj si to podle toho avrdude.conf.)

[atmel]

No device signature to vrátí pokaždé jinou, občas tak 1/100 pokusů se to trefilo, takže je asi něco s komunikací. Zvláštní je to když je ten pin1 spojen se zemí odporem kolem 600R, tak to komunikuje spolehlivě, ale až do té doby než zapojím externí krystal, pak je komunikace v pase.

[atmel]

S tím xilem je to to samý. Naprosto totožný chování. S uzemněnám pinem1 to jede.

[trekker.dk]

Který pin 1? Pin 1 (STROBE) na LPT portu nebo na MCU (RESET)?

[trekker.dk]

Ještě mě napadlo - zkus tomu avrdude přidat parametr -i 100 (určuje počet mikrosekund mezi každou změnou bitu) Pokud je nějaký problém ve spojení (špatné kabely apod.), tak tohle by mohlo pomoci (za cenu zpomalení programování)

[atmel]

Pin na mcu(reset). Časový interval nezabral.

[atmel]

Tak se externím krystalem mi to funguje s odporem 440R

[trekker.dk]

Tak to už nevím. Možná je to opravdu tím, co psal finn.

[atmel]

No ale já převodník nepoužívám.

[trekker.dk]

Já myslel tu část:

Podle datasheetu musí být před započetím programování vývod RESET/ v nule, proto může částečně pomoct ten odpor.

Ale i tak je to divný. Kdyby to tak bylo, tak to znamená, že LPT port sám není schopen dotlačit pin reset toho MCU do nuly včas. To by znamenalo, že na tom pinu je nějaká dost velká kapacita a to mi přijde divné - kde by se vzala.

[atmel]

Teď jsem měřil napětí, které dodává lpt pinu 1, a je tam 5.8V, což mi přijde docela dost. Po nasazení toho odporu je tam 2.4V a tehdy to funguje.

[atmel]

No nic, alespoň že to funguje takhle. Teď zkouším připojit sériový port a nějak se mi to nedaří. Když na konektoru canon 9 pin spojím vysílací a přijímací pin, tak to co pošlo přes echo dostanu přes cat. Za obvodem max232 když spojím vysílací a přijímací, tak se nic neděje a ani naprogramovaný obvod bez "zkratování tx a rx" nic do pc nevyšle. Na výstupu z atmela se ale objeví napětí 5V jak na tx tak na rx vedoucích z atmela, ale na druhou stranu se to přes max232 asi nedostane, nevím jak to odzkoušet. Zapojil jsem podle http://www.abclinuxu.cz/images/clanky/martinek/1cip-max232_sch.png. Co asi dělám špatně? Pokud bude potřeba víc informací k popisu problému, ptejte se. Z atmelem dělám teprve druhý den .

[trekker.dk]

Za obvodem max232 když spojím vysílací a přijímací, tak se nic neděje

Tzn. piny 9 a 10 toho obvodu MAX232 jsou propojené mezi sebou, ale nejsou připojené k ničemu jinému. Sériový port je připojený k 7 a 8, ostatní piny podle schématu. Když pošleš něco pomocí echo, tak cat nevrátí nic.

Napadají mě tři možnosti:

1. nedostatečné napájení - čím to vlastně napájíš?
2. vadný obvod MAX232
3. špatné propojení - ten MAX232 je spojen s portem nějakým koupeným kabelem nebo dráty? Jestli kabelem, tak můžou být dráty v něm překřížené (pin 2 na jednom konci spojený s pinem 3 na druhém a obráceně)

[atmel]

Stabilizovaným napětím 5V přes LM78L05. Je propojen kabely na konektor vs obvod.

[trekker.dk]

Ty hodnoty jsou měřené během programování? Předpokládám, že ne - v takovém případě je 5.8V opravdu dost, má tam být 5.

2.4V je zase poměrně málo - jestli se tam ten port snaží vyrobit 5V, ale udrží jenom 2.4V, tak asi dostává pěkně pohulit.

Napadlo mě, jak vyzkoušet, jestli to je tak, jak jsem říkal, tj. port nestihne nastavit pin reset do nuly předtím, než začne programovat.

Spusť postupně:

avrdude -c dapa -p t2313 -E reset
avrdude -c dapa -p t2313 [příkaz pro programování]

(Místo dapa může být xil, podle toho, jak to máš zrovna zapojené.) Při tom prvním příkazu se nestane nic, jenom bude nadávat, že má špatnou Device signature. Zajímá mě, co udělá ten druhý příkaz. Spouštět samozřejmě bez toho odporu.

A ještě jeden nápad - jak je ten port nakonfigurovaný v BIOSu? Mám takový matný pocit, že když jsem ho neměl v režimu SPP, tak mi to taky blbnulo.

[atmel]

Mockrát děkuju, S SPP v biosu už to funguje i bez toho odporu. Původně jsem tam měl SPP, zkoušel jsem SPP+EPP, ale SPP mě vyzkoušet nenapadlo.

[atmel]

A ještě k tomu sériovému portu. Zjistil jsem, že pokud posílám přes echo na sériové rozhraní nějaká data, tak při připojeném max232n klesne napětí od com konektoru na přibližně -4V na jednom vodiči a na -7V na druhém z původních -6.6V a -10.4V. A na straně, která vede z max232n do atmela je na jednom vodiči z 0.14V 0.10V a druhý zůstává 3.5V i když nic neposílám. Takto se to děje pokud není atmel naprogramován pro sériovou komunikaci. Pokud naprogramován je tak jde z atmela na obou vodičích 5V.

[trekker.dk]

Zjistil jsem, že pokud posílám přes echo na sériové rozhraní nějaká data, tak při připojeném max232n klesne napětí od com konektoru na přibližně -4V na jednom vodiči a na -7V na druhém z původních -6.6V a -10.4V.

To je logické. Klidové napětí na sériové lince má být -12V (log.1). Když začneš něco posílat, tak tam občas projde nějaká log. 0 (tj. ideálně +12V), což stejnosměrný měřák vyhodnocuje jako pokles té hodnoy.

A na straně, která vede z max232n do atmela je na jednom vodiči z 0.14V 0.10V a druhý zůstává 3.5V i když nic neposílám.

"Jeden" a "druhý" vodič je skvělá identifikace. Já mám třeba na jednom vodiči pořád nulu, ale zas tak moc to nevadí, protože je to zem. (Čti: když nevím, co ty vodiče spojují, nemůžu říct, jestli se chovají správně.)

Pokud naprogramován je tak jde z atmela na obou vodičích 5V.

To je správně, v klidovém stavu se vysílá/přijímá log.1, tedy +5V

[atmel]

Podle http://www.abclinuxu.cz/images/clanky/martinek/1cip-max232_sch.png.

"Jeden" a "druhý" vodič je skvělá identifikace.

PIN 9 a 10 z MAX232N.

[atmel]

MAX232N je v pořádku. Našel jsem doma ještě jeden rok starý a chová se to naprosto totožně.

[trekker.dk]

Těžko takhle na dálku říct, co tam může být za problém. Osobně bych se v první řadě pokusil dostat do takového stavu, aby fungovala kombinace port - MAX - MAX - port při přenosu dat pomocí echo/cat bez zapojeného MCU.

[atmel]

A může to tak vůbec fungovat? Pokud zkouším cat-echo na portu, tak nesmím mít připojenou zem. Teď jsem zapojil podle http://www.avrprojects.net/img/AT2313%20board%20RS232_sch.jpg a zjistil jsem, že pokud něco atmel posílá, tak 5V bylo na 11pinu maxe a na tom dalším, který vede taky do atmela bylo 0.3V a zároveň se změnilo napětí na pinu14 z -0.8V na 0.2V, takže to jakoby něco posílá, ale končí to bůhví jak. Napětí bez připojeného atmela jsou na max232 na pinu13 -10.6V a na pinu14 -1.2V, což je rozdílné než při původním zapojení dle http://www.abclinuxu.cz/images/clanky/martinek/1cip-max232_sch.png. Tak nevím co si o tom myslet.

[atmel]

A tedka mi prestalo fungovat programovani atmela, musel jsem zas na reset pin pripojit ten odpor. Ja myslim, ze ten port v pc je nejakej nacatej asi.

[trekker.dk]

A může to tak vůbec fungovat?

Jo. Takhle zkouším pokaždé, když se mi procesor nechce bavit s počítačem, abych vyloučil chybu ve spojení.

zjistil jsem, že pokud něco atmel posílá, tak 5V bylo na 11pinu maxe a na tom dalším, který vede taky do atmela bylo 0.3V a zároveň se změnilo napětí na pinu14 z -0.8V na 0.2V, takže to jakoby něco posílá, ale končí to bůhví jak.

Zjišťovat, co se děje na datové lince sériového portu stejnosměrným voltmetrem, je krajně neefektivní a nicneříkající. Na to je potřeba osciloskop. Proto doporučuju nejdřív rozchodit komunikaci port - max - max - port. Až to půjde, tak to teprve spojit s MCU.

[atmel]

Tudíš dle schématu http://www.abclinuxu.cz/images/clanky/martinek/1cip-max232_sch.png by stačilo na max232 propojit pin9 a pin10 a mělo by to kecat samo se sebou?

[trekker.dk]

Mělo by.

[atmel]

Chvilkama mi to nechce komunikovat ani s propojeným pinem2 a 3 na sériáku. Možná mám nějaké divné nastavení portu.

programator:~# stty -F /dev/ttyS0
speed 9600 baud; line = 0;
-brkint -imaxbel

Je tohle v pořádku?

[atmel]

Tak to nějak samo od sebe začalo fungovat přes max232. Sice to vracelo nějaký zkomoleniny, ale alespoň komunikovalo. Tak jsem to připojil k atmelu, naprogramoval atmel a nic. Tak jsem to od atmela odpojil a spojil piny a teď to ani nic nevrací co mu pošlu. Co si mám o tom myslet? Vadný sériový port?

[trekker.dk]

Co si mám o tom myslet? Vadný sériový port?

Jakým způsobem je to vlastně všechno propojené? Myslím jako co je kupované a co je dělané ručně. Jak je propojen port s MAXem, MAX s MCU, LPT s MCU atd. Z toho, že to občas funguje a občas ne, mi přijde, že je to všechno nějak divně popropojované.

Možná by stálo za to pro zkoušení samotného portu a MAXe zapnout paritu: stty -F /dev/ttyS0 parenb parodd inpck ignpar -parmrk Dokud se nebude vracet to, co z portu vylezlo, tak je stále někde problém.

(Paritu lze následně opět vypnout pomocí stty -D /dev/ttyS0 -parenb -inpck)

[pc2005]

Jestli máš nullmodem kabel a další volný sériák, tak je stačí tím kabelem spojit, nastavit stejnou rychlost (paritu, počet bitů) a echo/catnout a uvidíš zda funguje.

[atmel]

Teď se to chová takhle: po spojení pinů před maxem:

,
term1: programator:~/programator/lepsi# cat /dev/ttyS0
term2: while : ; do echo "ll" > /dev/ttyS0; done
��H���H���H���H���H���H���H���H���H������C!��H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H���H��kl

ll

ll

ll

ll

ll

ll

Zjistil jsem že nejdřív musím pustit cat a pak echo, jinak to nefunguje. Takhle to funguje dobře, nicméně přes maxe se to nedostane. Zapojený to mám následovně: konektor CANON 9 napájený takto: http://www.abclinuxu.cz/images/clanky/martinek/1cip-rs232-9pin-2.jpg. Od něj jsou vedený 3 vodiče třívodičovým kabelem přes nulové odpory do nepájivého kontaktního pole. Jeden do země, dva do maxe. K maxovi jsou přidělány elektrolytické kondénzátory 1uF. Všechno je proměřené, všechny kontakty ok.

[atmel]

Teď jsem to přepojil podle http://www.dhservis.cz/dalsi/prevodnik.htm a už to "funguje" i za maxem se spojenými výstupy. Ale vrací to místo ll:

┌┌



┌┌



┌┌



┌┌

[atmel]

To leze ale i pokud spojím kontakty před maxem, takže asi špatný konektor.

[pc2005]

To bude asi chybným nastavením seriáku, hoď sem ještě

stty -F /dev/ttySx -a

.

[atmel]

stty -F /dev/ttyS0 -a
speed 9600 baud; rows 0; columns 0; line = 0;
intr = ^C; quit = ^\; erase = ^?; kill = ^U; eof = ^D; eol = <undef>;
eol2 = <undef>; swtch = <undef>; start = ^Q; stop = ^S; susp = ^Z; rprnt = ^R;
werase = ^W; lnext = ^V; flush = ^O; min = 1; time = 0;
parenb parodd cs8 hupcl -cstopb cread clocal -crtscts
-ignbrk -brkint ignpar -parmrk inpck -istrip -inlcr -igncr icrnl ixon -ixoff
-iuclc -ixany -imaxbel -iutf8
opost -olcuc -ocrnl onlcr -onocr -onlret -ofill -ofdel nl0 cr0 tab0 bs0 vt0 ff0
isig icanon iexten echo echoe echok -echonl -noflsh -xcase -tostop -echoprt
echoctl echoke

[atmel]

Zjistil jsem že pokud to chvíli nechám a vyzkouším to za pár minut tak už to vrací ll, ale občas jsou mezi tím paznaky. A komunikace s atmelem nejde. Po odpojení od atmela to vrací už jenom paznaky a zase to musím chvíli nechat a pak to vrací ll.

[trekker.dk]

A komunikace s atmelem nejde.

Vykašli se na atmel. Dokud ti nepůjde samotný max, tak ti nepůjde ani ten atmel. A když ho náhodou rozchodíš, tak to bude tak nespolehlivé, že to nebude na žádnou užitečnou práci.

[trekker.dk]

Jaké nastavení sériáku by způsobilo, že port chybně přijme to, co vyslal? Kromě konverze speciálních znaků (která se netýká "ll") mě nic nenapadá.

[pc2005]

Příloha:

• reset_serial (691 bytů)

Mě se to stávalo, když byla moc velká rychlost na nekvalitním vodiči. Každopádně pokud ten sériak není rozbitý a není špatný vodič, tak to musí být jedině konfigurací. Mě osobně se taky ten sériák občas chová prapodivně, ale vyřešil jsem to tak, že jsem si uložil konfiguraci stty zrovna když to fungovalo (myslím, že třeba po použití minicomu to občas nechtělo přijímat znaky). Taky bych si zkontroloval zda se čte a zapisuje jen jedním procesem a tedy porty nekolidují. Konektory podle mě budou dobrý, je to stará technologie, což znamená, že to jsou jen kusy kovu v sobě (já používám sériak bez konektorů, jen zastrkané drátky a funguje to krásně). Taky bych ty handshake piny nespojoval, sériák funguje i jen 3 drátově (Rx, Tx, GND) ty handshake tam jsou jen jako pomocné (třeba při spojení modemu), sériák je schopen se synchronizovat i jen se start/stop bity. Taky by mohlo být něco špatně v BIOSu (na mé desce občas kolidují IRQ a vůbec to nefunguje, nebo třeba IrDA (ale to nebude moc pravděpodobné).

Na závěr přikládám bashový skript, který nastaví všechny parametry z doby, kdy to funguje (já vím je to prasárna, chtěl jsem to trochu uspořádát podle manuálu, ale ještě jsem se k tomu nedostal). Neručím ale za něj, protože nevím v jakém je funkčním stavu.

[trekker.dk]

Teď jsem to přepojil podle http://www.dhservis.cz/dalsi/prevodnik.htm a už to "funguje" i za maxem se spojenými výstupy.

Podle toho, jak se funkce těch obvodů mění se změnou zapojení, se pro jistotu zeptám ještě jednou: jak to napájíš?

Nahoře píšeš, že stabilizovaným napětím 5V přes LM78L05. Z čeho bereš vstupní napětí pro ten LM78L05? Jak velké je to vstupní napětí, jak velký proud dá ten zdroj toho napětí? Je na výstupu toho LM78L05 určitě 5V?

Funkce toho maxe by se neměla měnit se zapojením - na netu se jich povaluje víc, ale měly by být vzájemně ekvivalentní. Podle toho, že ti to občas jde a občas ne, mi přijde, že to nemá dostatek šťávy.

[atmel]

No zkoušel jsem z toho LM dostat i 100mA do diod a napětí kleslo jen minimálně asi ze 4.98 na 4.95V. Vstupní napětí beru z adaptéru, který dodá 9V při 250mA.

[atmel]

Teď mi to jde spolehlivě. S nastavením

stty -F /dev/ttyS0 clocal cread -crtscts cs8 -cstopb hup -parenb parodd -brkint -icrnl ignbrk -igncr ignpar imaxbel -inlcr inpck -istrip -iuclc -ixany ixoff -ixon bs0 cr0 ff0 nl0 -ocrnl -ofdel -ofill -olcuc -onlcr -onlret onocr -opost tab0 vt0 -crterase crtkill -ctlecho -echo -echok -echonl -echoprt -icanon -iexten -isig -noflsh -tostop -xcase time 5 min 1

viz. http://www.abclinuxu.cz/clanky/hardware/seriova-komunikace-pod-linuxem-i to dokonce vypíše přesně to co mu pošlu a nevypisuje to pořád dokola jako předtím.

[atmel]

Pozorováním jsem došel k závěru, že vše funguje jak má dokud to nepřipojím třeba jen na chvilku na atmela a zpátky. Pak se to musí chvilku nechat a zase jede vše jak má, bohužel jen v "repeat módu."

[trekker.dk]

Teď mi to jde spolehlivě.

I s tím MAXem, předpokládám. Výborně.

Pozorováním jsem došel k závěru, že vše funguje jak má dokud to nepřipojím třeba jen na chvilku na atmela a zpátky.

Takže pár pokusů:

1. Vytvoř smyčku s tím MAXem (port - MAX - MAX - port). Atmela připoj jenom k napájení. Komunikuje ještě ta smyčka echo/cat?

2. Naprogramuj Atmel tak, aby ty sériové piny byly vypnuté, tedy byly nastaveny do stavu vysoké impedance. Úplně na to bude stačit program typu:

.org 0
    rjmp 0

Tu stranu, kde jsou TTL úrovně (spojení pinů 9 a 10 na MAXovi), propoj s RXD (pin 2 na MCU). Funguje to ještě?

3. Piny 9 a 10 na MAX jsou stále spojené, místo s RXD je spoj s TXD (pin 3 na MCU). Funguje to ještě?

4. Piny 9 a 10 na MAX jsou stále spojené, opět je spoj s RXD a napiš program, který aktivuje RXD pin, například:

    ldi r16, (1 << RXEN)
    out UCSRB, r16
stop:
    rjmp stop

Funguje to ještě?

Všechny testy mají vyloučit hardwarovou chybu procesoru; pokud je procesor v pořádku, nemělo by ani při jednom z nich hrozit poškození součástek.

[atmel]

1. OK 2. Už nefunguje 3. OK

[atmel]

Po vymazání čipu je v pohodě i 2. bod.

[atmel]

Už jsem našel zdroj problému. Měl jsem ve zdrojáku c DDRD=1, což nastavilo všechny D piny na výstupní.

[trekker.dk]

Jasně. V PORTD je ve výchozím stavu nula, tedy MAX se snažil držet na tom pinu log.1, ten pin zase log.0. To je v podstatě zkrat, takže (spekuluju) dost možná pokleslo napětí, procesor se vyresetoval, tím zkrat zmizel, procesor naskočil, znovu zkrat a takhle se to opakovalo. To by vysvětlovalo ty podivné hodnoty typu 3,5V a podobné.

[atmel]

Příloha:

• pokus.c (1249 bytů)

Díky za rady. Tak teď konečně k tomu k čemu jsem se chtěl dohrabat. Jak zajistit komunikaci mezi atmelem a pc. Zkouším program(viz příloha). Když něco pošlu na atmela, tak mi vrátí paznaky(alespoň je už vrací atmel). Myslím že je problém v rychlosti komunikace. Když na pc nastavím jinou rychlost, tak to vrací jiné paznaky. Atmel by měl mít frekvenci 9.216MHz a podle toho jsem taky upravil InitUART na 59.

[atmel]

No ale částečně to vrací to co jsem poslal + 1 bit(viz. c kod) viz:

echo A > /dev/ttyS0
Bò

echo AAA > /dev/ttyS0
BA

echo AAA > /dev/ttyS0
BI

[atmel]

Všechno vyřešeno, všechno funkční. Měl jsem špatně nastaven fuse bit, teď to už komunikuje. Mockrát všem děkuji za pomoc.

[atmel]

Ještě malý dotaz: jak mám napsat fci ReadString, které nebude číst jenom písmena jako ReadByte v pokus.c, ale celá slova?

[atmel]

oprava: které nebude číst jenom písmena jako ReceiveByte v pokus.c

[pc2005]

Asi bych to řesil jako na PC, znaky ukončené 0. Jednoduchý cyklus bude potom číst ze seriáku data a zapisovat je do určené oblasti v paměti a po příchodu nuly se ukončí.

[atmel]

Kromě vyresetování procesoru asi jo. Protože procesor jel v tu chvíli dál. Nechal jsem ho totiž i problikávat ledky.

[mika_hakkinen]

velice dobrý programátor přes USB je usbasp, http://www.fischl.de/usbasp/ několikrát se tady řešil stačí jen pohledat
