Dotaz: PlantUML: jak automaticky ocislovat akce v activity diagramu?

[zdenek2008]

Pri navrhu vetsich activity diagramu v PlantUML je obcas problem s identifikaci konkretni akce druhym lidem, takze by bylo vhodne mit je automaticky ocislovane abych Vojtovi ze mlyna jednoduse napsal "mrkni na akci c. 38, co na ni rika Zubejda?" a nemusel mu obsirne vysvetlovat o ktere casti diagramu se momentalne bavime. Sequence diagram ma na to prikaz autonumber, ale activity diagram ne. Tak jsem myslel ze bych ten zdrojak po aktualizaci zpracoval nejakym skriptem (asi v bashi/pythonu, nebo snippetem/makrem primo v kWrite?) ktery by pridal auto increment cislovani do kazde akce, tedy nekam mezi kazdou uvodni dvojtecku a uzaviraci znak jako treba v nasledujicim kodu:

@startuml
:Ready;
:next(o)|
:Receiving;
split
 :nak(i)<
 :ack(o)>
split again
 :ack(i)<
 :next(o)
 on several line|
 :i := i + 1]
 :ack(o)>
split again
 :err(i)<
 :nak(o)>
split again
 :foo/
split again
 :i > 5}
stop
end split
:finish;
@enduml

Nemeli byste nekdo nejaky tip jak na to co nejjednoduseji? Predem diky za pripadne tipy.

---

---

Odpovědi

[zdenek2008]

awk 'BEGIN { ID=1 } /:/ { sub(/:/, ":" ID " "); ID++ } 1'

[zdenek2008]

Diky moc, vyzkousim, zvysi to prehlednost diagramu.

[zdenek2008]

Příloha:

• pokus_awk.png (24452 bytů)

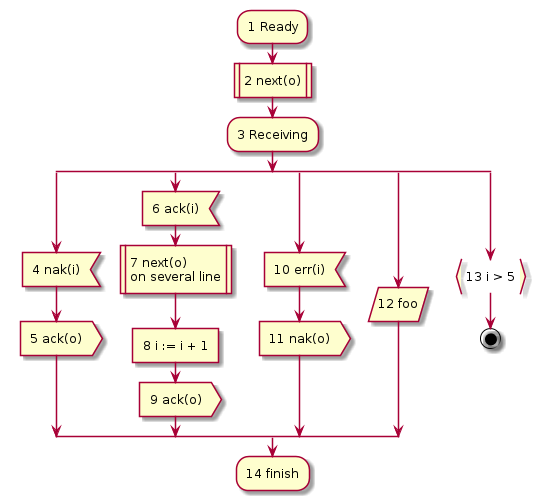

Tady je vysledek. Co bych si mohl prat vic? Diky!

[Kit]

Ještě by to číslo mohlo být vedle bloku, kterého se týká, jiným fontem nebo s jiným pozadím.

[zdenek2008]

V PlantUML diskuznim foru nekdo pozadoval pridani autonumber prikazu do activity diagramu, zatim to nikdo nepridal; ale ten uzivatel chtel cislovat edges misto nodes. To by taky vyhovovalo, ale zatim se mi vic libi cislovani primo v bloku/node/akci/aktivite nebo jakkoliv tomu rikame. Plantuml nabizi bohate formatovani, takze tam je velky prostor ke zlepsovani. Jeste si budu muset trochu pohrat s awk, az bude vic casu. Napriklad awk cisluje i zakomentovane nodes/bloky/akce, zkratka kde je :neco: i kdyz je pred tim ' jako znak pro komentar.

[.]

To první // je regexp filtrující řádky, pro které se provede následující příkaz. Dá se napsat přesněji. (začátek řádku, whitespace, dvojtečka).

awk 'BEGIN { ID=1 } /^\s*:/ { sub(/:/, ":" ID " "); ID++ } 1'

V awku se dá udělat hodně, ale jestli plánuješ nějaké větší brikule, tak ho přeskoč a zkus raději ten Python.

[zdenek2008]

Diky za vylepseni. Nic vic od toho nepozaduji, staci kdyz to ocisluje ty nodes, mozna to cislo by mohlo byt oddelene od dalsiho obsahu, treba "1) obsah" nebo "1 - obsah", zkusim si to nejak prizpusobit.

[zdenek2008]

sub(/:/, ":" ID " - ")

[zdenek2008]

Diky moc, vynalezal bych znovu kolo...
