    IPSec na Linuxu, krok za krokem - 1

    17. 3. 2006 | Jan Vondráček | Bezpečnost | 18781×

    Pracuji už dlouhou dobu s Cisco zařízeními, routery, pixy a další. Můj takový koníček je zkoušet nahrazovat služby, která Cisco zařízení poskytují, Linuxem. Chci se s vámi podělit o své zkušenosti.

    Úvod a teorie ipsecu

    Pracuji už dlouhou dobu s Cisco zařízeními, routery, pixy a další. Můj takový koníček je zkoušet nahrazovat služby, která Cisco zařízení poskytují, Linuxem. Určitě není žádný problém spojit dva cisco routery proti sobě různými způsoby, ale spojit proti sobě zařízení různých výrobců už bývá problém. V internetovém prostředí často na takovouto nutnost narazíte, protože každý z nás si nemůže dovolit koupit Cisco router. Při takových pracech často velmi dobře pochopíte fungování nejrůznějších technologií i fungování Linuxu.

    O jednu takovou technologii se s vámi chci teď podělit. Návodů na rozchození ipsecu pod Linuxem jsem četl spoustu, ale pomocí žádného se mi nepodařilo spojit přes ipsec linuxový stroj proti Cisco zařízení. Určitě to musí jít, protože ipsec je standard a už jsem to i viděl v činnosti. Ovšem všechny návody spojovaly pouze dva Linuxy proti sobě a využívaly manuální spojení ipsecem bez IKE (internet key exchanger) a to mi nevyhovuje. Ipsec je podporován i ve spoustě dalších levných necisco zařízeních a tam byste manuální spojení ipsecu jen opravdu marně hledali. Takže se do toho pustíme a nejdříve si povíme něco o teorii, co ipsec je a samozřejmě se zmíním i o manuálním spojení.

    Pro Linux existuje spousta programů, které řeší bezpečnou komunikaci. Některé se dokonce honosí, že fungují na ipsecovém standardu, ale jejich implementace ipsecu není plná, a proto se nemohou spojit s jinými programy. Program, který podporuje standard je dle mého takový, který vám dovolí sestavit vpn mezi ciscem, linxovým strojem a třeba Windows. Ano, nedivte se, i Windows mají implementován ipsec, psalo ho pro ně přímo Cisco :-) Jako nejvhodnější, a v podstatě jediný, se mi pro Linux jeví projekt Openswan. Je to pokračování projektu Freeswan. Implementace ipsecu je zde plná, i když v dokumentaci trochu vázne. A tím se zde budeme zabývat.

    Teorie ipsecu

    Co je to vlastně ipsec? Je to služba, která umožňuje dvěma zařízením komunikovat bezpečně, tedy šifrovaně. Co je to ale bezpečně? Bezpečně znamená nejen tak, aby nikdo neviděl obsah paketů, které posíláme, ale také, abychom přišli na to, že se nám spojení snaží někdo rušit a i v případě, že by někdo šifrování prolomil, jsme o tom věděli. Toto vše je v ipsecu implementováno. Ipsec má dvě fáze svého běhu - Main mod a Quick mod.

    V Main modu pracuje IKE, který ověří obě strany šifrovaného spojení a ustanoví prvotní bezpečnou komunikaci. V této fázi se nepřenáší zatím žádná data. Cisco používá pro tuto část ISAKMP, Openswan Pluto.

    Quick mod se pak již používá pro samotný přenos dat. U Cisca se to nazývá ipsec, Openswan Klips.

    Existuje ještě jeden mód, Agressive. Je to zjednodušené spojení main a quick s trochu ořezanou bezpečností. Tento mód se používá pro připojení klientů, kteří nemají pevnou IP adresu, třeba připojení z dial-upu a podobně. Omezení bezpečnosti je ale vyváženo ještě dodatečnou autorizací (xauth), ale o tom si povíme dále.

    Ipsec je jen o matematice. A je nutno si pamatovat jedno základní pravidlo: Bezpečná jsou jen ta čísla, která jsem si potvrdil vlastním výpočtem. A proto při počítání klíčů se skutečně všechny výpočty provádějí duplicitně, na obou stranách. Ono by to jinak ani nešlo.

    Ipsecové spojení je pouze bod-bod. Pokud budete mít tři místa, která mezi sebou budete chtít spojit, vyjdou vám tři ipsecová spojení, na každé ipsecové bráně dvě - metoda spojení do full mesh. Další způsob, jak spojit tři místa, je, zvolit si jednu centrálu a ostatní místa připojit jen do ní. Výhodou je jen jeden tunel na pobočce, ale více na centrále. Pobočky se mezi sebou vidí přes centrálu, ale data tekoucí mezi pobočkami zatěžují linku centrály 2x - metoda hvězda. Při konstrukci sítě si toto musíte uvědomit a podle toho zvolit patřičnou metodu.

    Pro pochopení funkce ipsecu si musíme povědět něco o základních pojmech a parametrech, které budeme nastavovat:

    hash SHA-1 nebo MD5 Hash je jednosměrná funkce, která nám z textu nebo čísla vyrobí šifru. Tímto způsobem se uchovávají hesla v Linuxu, v zašifrované podobě. Při přihlášení se pak heslo, které zadáváte, zahashuje a porovná s uloženou hashí. V ipsecu se toto používá pro kontrolu, že paket nebyl modifikován. Po vytvoření, zašifrování paketu se číslo jeho velikosti prožene hashí a připojí se k paketu. Při přijetí paketu se číslo opět kontroluje, tj. velikost paketu se zahashuje a spočítaná hash se porovná s obdrženou.
    DH group
    Dieffiel-Hellmanovo číslo
    Je to velké prvočíslo používané pro počítání klíčů. A skupina nám prozradí, jak velké to číslo má být, a samozřejmě jak časově a výkonnostně náročný výpočet to je. U každé skupiny je definována šíře bitového základu.
    DH group 2 = 1024 bitů
    DH group 5 = 1536 bitů
    DH group 14 = 2048 bitů
    DH group 15 = 3072 bitů
    DH group 16 = 4096 bitů
    DH group 17 = 6144 bitů
    DH group 18 = 8192 bitů
    Skupina 1 není openswanem podporována z důvodu bezpečnosti, číslo je příliš malé. A například Cisca nemají, krom nejnovějších IOSů, podporu více než 5. Může se vám tedy stát, že příliš staré nebo hodně ořezané zařízení nebude s novým fungovat.
    klíče
    1. Preshare key - sdílený klíč je textový klíč, který je svázán s IP adresami a používá se při obou fázích. Zahrnuje se do výpočtů jak autentizačních klíčů, tak i šifrovacích klíčů. Je to jediná konstanta ve výpočtech, obě strany tento klíč musí obsahovat. Generování je snadné - něco si napište, kus textu, pozdrav a nebo jen uhoďte do klávesnice. :-) Že se vám to zdá jednoduché a málo bezpečné? Ano, není to nejbezpečnější metoda, ale je nejsnazší a nejuniverzálnější na rozchození.
    2. RSA klíče jsou dalším typem klíčů. Asi je znáte z SSH. U nich je trochu problém, že se musí generovat v každém zařízení. Jsou bezpečnější, ale v praxi jsem je nikdy nepoužil.
    3. Posledním typem jsou certifikáty od certifikační autority. Obě zařízení se musí spojit s třetím, který jim vydá certifikát. Je to metoda nejbezpečnější, protože klíč není uložen v ipsecovém zařízení. V praxi jsem to viděl v činnosti, ale také nikdy nepoužil.
    DES Šifrovací algoritmus s délkou klíče 56 bitů. Dnes je již dost zastaralý, protože jeho rozlousknutí při dnešních výkonech počítačů trvá asi 20 minut. Pokud jej používáme, měli bychom nastavit životnost klíče tak na 10 minut. Openswan DES vůbec nepodporuje z důvodů malé bezpečnosti.
    3DES Silnější šifra s délkou klíče 168 bitů, šifruje jako DES, ale 3x dvěma klíči. Nejdříve prvním, pak druhým a na konec zase prvním. Tímto mechanizmem se sice dostaneme na dnes nerozlousknutelnou dobu, ale výpočetní náročnost je také trojnásobná. Efektivní délka klíče se tak smrskne na 112 bitů.
    AES Odlišný algoritmus od DESů s délkou klíče 128, 192 nebo 256 bitů. Je mnohem bezpečnější a také rychlejší. Dnes nejvhodnější pro používání.
    PFS Perfect Forward Secrecy - říká, jestli se v quick módu mají použít čísla vygenerovaná v main módu. Pokud je na yes, čísla se generují znovu. Je to bezpečnější, ale trochu náročnější na výkon a čas při sestavování spojení. Při dnešních výkonech je zdržení nepostřehnutelné.
    tunelovací a transportní mód Při transportu dat se ipsec může chovat dvěma způsoby. Zašifruje datovou část a zbytek, IP záhlaví, nechá bez změny, a nebo zašifruje celý paket a přidá novému paketu nové IP záhlaví. První, transportní, mód vyžaduje, aby pakety mezi ipsecovými zařízeními mohly chodit i bez šifrování. Druhý, tunelovací mód, umožňuje propojit dvě sítě s neveřejnými adresami. Rozdíl je ve větším overheadu v tunelovacím módu a mohou se pak vyskytnout problémy s fragmentací paketů. Na Linuxu jsem se ale s problémy s fragmentací nesetkal. Na Cisco routerech problémy s fragmentací bývají a tam se to řeší tak, že se vytvoří gre tunel a šifrují se až pak gre pakety. Je to nelogické, ale funguje to. :-) Cisco zařízení mají při použití přídavných šifrovacích modulů, VPN akcelerátorů, až 5x větší výkon při tunelovacím módu. Na to je také třeba pamatovat.
    transport
    transportní mód

    tunel
    tunelovací mód

    IKE, ISAKMP, PLUTO

    Jak již jsem psal výše, IKE se stará o počáteční navázání spojení a především o autentizaci. Autentizací zde rozumíme to, že pokud chci s někým, dle konfiguračního nastavení, navázat spojení, musím si být jistý, že je to on. A především, že naši počáteční domluvu nikdo nerušil a i pokud poslouchal, že mu to není nic platné. Je důležité si uvědomit, že musíte vytvořit zabezpečené spojení skrz prostředí, kde vás může kdokoliv slyšet. Pro lepší představu si vemte místnost plnou lidí a vy si potřebujete s někým promluvit tak, aby z vaší komunikace nemohl nikdo jiný těžit. Tomu, že vás uslyší, bohužel nemůžeme zabránit.

    Main mód za účelem navázání spojení sestavuje spojení na UDP 500. Port 500 je cílový i zdrojový. Někde se také můžete setkat s pojmenováním, že je navázán jeden obousměrný tunel, samotná data pak proudí dvěma jednosměrnými tunely navázanými quick módem. To je dáno asymetrickým šifrováním ipsecu, zašifrujete jedním klíčem, ale rozšifrovat musíme druhým. U asymetrické šifry se klíč na zašifrování nedá použít na rozšifrování zprávy.

    V rámci main módu se tedy posílá šest zpráv. Výsledkem těchto zpráv je autentizace obou stran a šifrovací klíč pro posílání prvních navazovacích zpráv quick módu. Nejdříve vysvětlím, jak onen šifrovací klíč vznikne. Pro zjednodušení to ukážu na skutečně jednoduchém příkladu se symetrickou šifrou. Symetrická šifra má jeden klíč pro šifrování i dešifrování. Příklad, který uvádím, je velice jednoduchý, a proto, jestli to bude někdo zkoušet, zapomeňte na komplexní čísla a také na kalkulačky. To aby vynikla výpočetní i časová náročnost tohoto procesu.

    5*2*3=30

    Zde jsme si vytvořili klíč 30 a pro zjednodušení si vezměte zprávu napsanou v čistém textu. Každému znaku přiřaďte číslo, třeba podle ASCII tabulky. Pro zašifrování vám stačí přičíst ke každému číslu ASCII znaku klíč 30 (pokud dojdeme nad 255, skáčeme zpátky na nulu) a vyjde vám z toho již dosti obtížně čitelný text. Počítače to provádějí tak, že klíč je binární sada 1 a 0, a mezi daty a klíčem se provádí logická funkce XOR. Pokud takto zašifrovanou textovou zprávu někdo dostane a ví, že má od každého ASCII znaku zašifrované zprávy odečíst 30, výsledek dostane poměrně rychle. Pokud je ale klíč složen ze dvou velkých prvočísel, je řešení v rozumném čase prostě nemožné. A na tomto podobném principu, ovšem složitější v tom, že klíče jsou dva, funguje i ipsec.

    Klíč tedy máme, ale jak jsme se k němu dostali, aniž by to někdo zjistil, že klíč je 30, i když poslouchá naši domluvu? Odpověď je právě v tom násobení. Při sestavování klíče si strana A vygenerovala číslo, zde 5. Strana B číslo 2. Strana A pošle straně B svoje vygenerované číslo a strana B udělá pro stranu A to samé. Číslo 3 je v příkladu sdílený klíč. Obě strany tedy mají všechna čísla a mohou vypočítat daným vzorcem, který je všeobecně znám, šifrovací klíč. Asi si někdo řekne, že to je nesmysl, když znám vzorec a že jsem odposlechl čísla 5 a 2, mohu si klíč sestavit. To je omyl, nevíte třetí číslo, ze kterého se šifrovací klíč skládá. Takže si můžete dát do hromady 5*2*x=šifrovací klíč, co vám to ale pomůže? I v případě, že budeme za klíč uvažovat čísla 0-9, získáme 10 různých klíčů a pomocí nich se musíme pokusit zprávu přečíst. Kolik úsilí a času nám zabere takto rozšifrovat byť i jedno slovo? Pokud nejste génius, zcela jistě 100x déle, než kdybyste klíč znali. Zpráva mezitím už třeba pozbyde platnosti. Dalším opatřením, které se zde implementuje, je, že klíč platí jen po určitou dobu nebo že platí jen pro přenesení určitého objemu dat. Při výměně dat mezi A a B stanovíte znovupočítání klíče každou minutu a nebo 10 slov. Po uplynutí minuty nebo přenesení deseti slov se šifrovací klíč počítá nový a čísla z příkladu 5 a 2 se změní. Pokud byste chtěli zprávu rozšifrovat jako záškodník, musíte si také dát pozor na včasnou změnu klíče, jinak by vám zase vycházely nesmysly.

    Navíc pokud ipsec pojme podezření, že mu došel poškozený paket a že by mohlo dojít k narušení bezpečí obsahu - paket raději zahodí a iniciuje nové počítání klíče. Přesto, že je náš příklad matematicky pro první třídu, již to tak jednoduché není, že? :-)

    Jednoduchý příklad pro počítání klíče v main módu máme za sebou a teď se tedy můžeme vrátit k oněm šesti zprávám:

    1. Pokud chce strana A navázat spojení, pošle straně B své schopnosti. Třeba: "Použiji sdílený klíč, hashovací algoritmus MD5, kryptovací metodu AES o velikosti klíče 128 bitů, pro generování náhodného velkého prvočísla (v příkladu jsme generovali čísla 5 a 2) DH skupinu 5, klíč bude platit hodinu nebo bude pro přenesení 100 MB dat." Tento soubor schopností se nazývá policy a zařízení jich může poslat více s různými kombinacemi.
    2. Strana B odpoví straně A, jakou policy akceptovala. Policy jde jako čistý text výše zmíněným obousměrným tunelem. Do našeho příkladu by se dala zanést jako domluva, jak velká čísla budeme generovat a jakou metodou budeme posouvat znaky - šifrovat. Vzoreček pro výpočet šifrovacího klíče je pevně dán standardem.
    3. Před vysláním třetí zprávy dojde na základě parametrů z policy k vygenerování našeho velkého prvočísla. Generování jakéhokoliv náhodného čísla je pro počítač problém, není na to stavěn, a tak se jako generátory náhodnosti berou různé zdroje. Brumy ze zdroje a nebo, jak jsem nedávno četl o společnosti Via, z teploty cpu :-) Toto číslo se pošle straně B.
    4. Strana B také vygeneruje číslo, ze kterého se šifrovací klíč počítá, a pošle ho straně A. Upozorňuji, že toto je dost zjednodušený model, protože čísel se kvůli kontrole a výpočtu pomocí skutečného vzorečku generuje více.
    5. Před dalším paketem se provede výpočet klíče. Pak se vezmou známá data, vypočítaným klíčem se zašifrují a pošlou straně B. Paket jde stále obousměrným tunelem, ale už v šifrované podobě.
    6. Strana B také spočítá klíč a pošle ho straně A. Zároveň vezme spočítaný klíč a pokusí se s ním přečíst paket poslaný ve 5. zprávě od A. Pokud se to povede straně A i B, obě prohlásí quick mód za úspěšně ukončený.

    Tímto se obě strany bezpečně poznaly a vytvořily šifrovací klíče pro přenos zpráv pro druhý mód.

    Jestliže vám navazování ipsecu selže v této fázi, bude určitě chyba v konfiguraci. Nejjednodušší způsob, jak problém odhalit je zapnout debug. Zde vám jak Openswan tak i Cisco velmi přesně popíší, při jaké zprávě došlo k chybě. V debugu totiž přímo uvidíte jednotlivé stavy MM (main modu).

    Jak může dojít k chybě při spojování? Pokud používáte Linux proti Linuxu, tak asi nijak, když si dáte pozor na stejné parametry v konfiguraci. Ale když spojujete zařízení různých výrobců nebo platforem, může nastat problém. Každé ipsecové zařízení má určité defaultní parametry, které nejsou vidět v konfiguraci, a problém může být na světě. Proto pro jistotu všechny parametry raději určete přímo sami, je o možný problém méně. Openswan má kupříkladu defaultně DH skupinu 5, ale Cisco má defaultně skupinu 2; než mi to došlo, chvilku to trvalo.

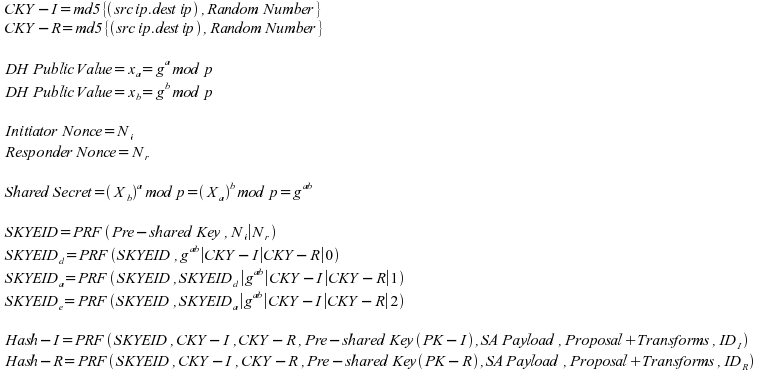

    Jen pro úplnou představu přikládám skutečné vzorečky, které se používají, i když by asi někdo našel mnohem lepší. Generovaných proměnných a počítání je tam opravdu o dost více. Každá fáze je oddělena prázdným řádkem. PRF je pseudonáhodná funkce, SKYID je pak už vlastní šifrovací klíč. Hash na konci je poslední zpráva s kontrolou šifrování. Index i nebo proměná a je iniciator, index r nebo proměná b je responder.

    Vzorečky
    Vzorečky

    Příště: IPSEC, KLIPS, druhá fáze quick mód.
