Webkamera z Raspberry Pi Zero a 3d-tištěných součástí

21.1.2021 01:12 | Přečteno: 3437× | | poslední úprava: 21.1.2021 20:00

Po tom, co jsem si přečetl výborný blog od Bystroušáka a Jendy, řekl jsem si že je na čase taky trošku přispět komunitě vlastníma rukama. Tenhle zápisek je z jedné části chlubení vlastní prací, ze dvou reklama na open-source projekty: Solvespace a Show-me webcam

Jak se postupně prodlužovala doba sociální izolace, čím dál tím víc mi chyběl kontakt s rodinou přáteli a tak, hlavně pohled tváří v tvář. A protože jsem ajťák, tak jsem hledal technické řešení - webkameru. Bohužel, komerční nabídka není nic moc, moje důvěra v ne-OS software je na rekordním minimu, a navíc to byla příležitost procvičit se v návrhu 3D tištěných součástí. Proto jsem se rozhodl, že si kameru postavím vlastní, z Raspberry Pi Zero (které se mi tu válí nevyužité) a vytisknu si na ně krabičku s držákem na monitor.

Původně jsem plánoval, že si pořádně nastuduju USB gadget mode v Linuxu, ale to narazilo na dvě překážky:

• gadget mode je těžkotonážní magie, dokumentace předpokládá znalosti USB protokolu a linuxového USB subsystému, a navíc je zastaralá
• někdo to už vyřešil za mě: projekt Show-me webcam

Protože softwarovou stránku máme vyřešenou, můžeme přemýšlet nad hardwarem. Moje požadavky byly:

1. kamera bude sedět na horním okraji mého hlavního monitoru a musí být polohovatelná ve svislém směru
2. rozumně malé rozměry
3. nízká cena
4. 3d tisk bez podpor
5. součástky se nemusí lepit (aby to šlo tisknout z PETG)

Původně jsem chtěl vymyslet nastavitelný úchyt na monitor, ale protože jsem to dělal především pro sebe, a už to začínalo být dost složité, tak jsem zvolil pevné řešení na míru. Kameru jsem v zájmu ceny a malé velikosti zvolil neoriginální od Waveshare.

Před začátkem kreslení je dobré si rozmyslet, jak zhruba bude věc vypadat. Moje idea byla: Kdybychom nechali rovný kabel, bude kamera moc dlouhá, takže kabel s kamerou ohneme a kameru zafixujeme přední částí krabičky. RPi nemůže viset jen za kameru, takže ho za montážní díry nasadíme na čepy a přitiskneme zadní částí krabičky, aby se zbytečně nehýbalo (a nepoškodili jsme kabel). Na tenhle sendvič jsou nasazené ze stran bočnice, které ho drží pohromadě. Bočnice jsou pak nasazené do stojánku, který umožňuje otáčení.

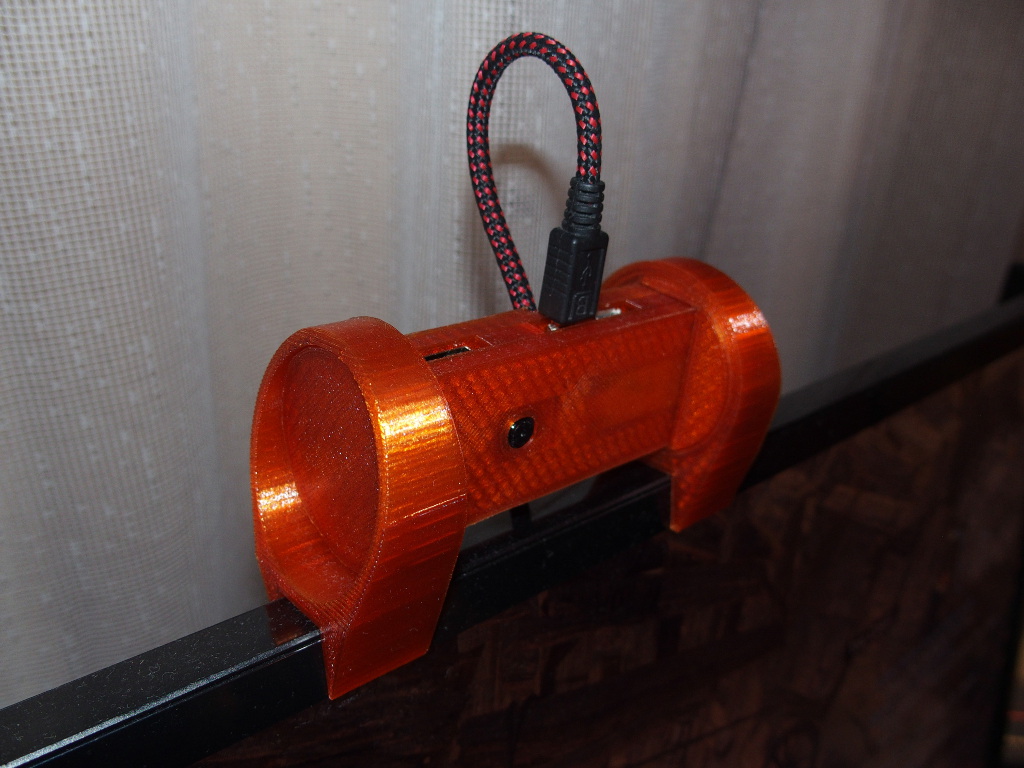

Při psaní jsem si uvědomil, že slovní popis je totálně nesrozumitelný, pokud nemám před očima jak to má nakonec vypadat, takže předběhnu: tohle je hotová kamera.

Základní představu máme, můžeme začít kreslit. Technické věci kreslím v Solvespace. Solvespace je parametrický 3-D CAD postavený na řešiči geometrických omezení (geometric constraint solver). To znamená, že můžu např. nakreslit kružnici, vepsat do ní šestiúhelník, nastavit jeho stranám stejnou délku, a Solvespace už bude vědět že úhel mezi stranami je 120 stupňů. To se hodí při kreslení: můžu v průběhu kreslení změnit nějaký rozměr, a Solvespace za mě přepočítá celý výkres.

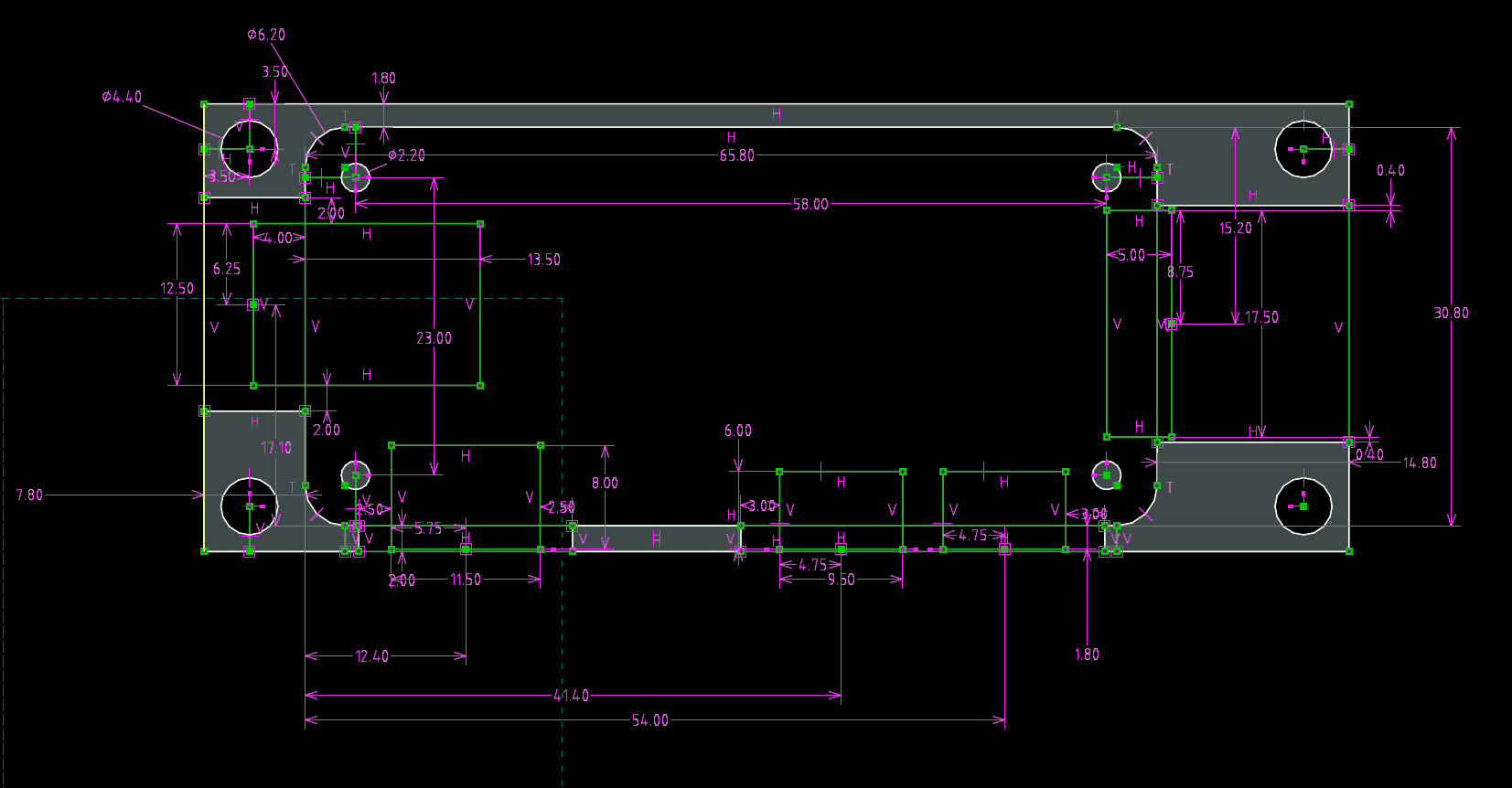

Nejdřív začneme prostřední částí, kde bude RPi. Vyjdeme z výkresu od výrobce, a dokreslíme čepy, okraje atd:

Zelené čáry jsou "konstrukční": nebudou ve výsledném výtisku, ale můžu je použít ke geometrické konstrukci, nebo si nakreslit pomocný výkres a k němu vztáhnout rozměry. Purpurově jsou omezení: většinou rozměry, ale taky často předpis že čára je vodorovná/svislá, tečná ke kružnici atd. Do výkresu jsem si dokreslil polohu konektorů, a pak dokreslil výřezy (s vynecháním místa na aby se vešel konektor na kabelu). Protože moje tiskárna není moc dobře zkalibrovaná a tiskne věci mírně "přes čáru", připočítávám k rozměrům 0,2 mm z každé strany - podle mých zkušeností je pak mezi součástmi mírná vůle, "jdou volně" ale nevypadávají.

Velký obdélníkový výřez vpravo je místo pro plochý kabel kamery.

V téhle části jsem rovnou nakreslil díry do rohů: rozhodl jsem se, že celý sendvič budou ve správné vzájemné poloze držet kolíky vytištěné na zadní straně, které budou procházet celou krabičkou a držet díly na svém místě.

Tady jsem mimochodem musel tisknout nadvakrát: do prvního výtisku se RPi těsně nevešlo. Nejdřív jsem si myslel, že jsem špatně měřil, ale šuplera ukázala, že oficiální výkres kecá: RPi je o cca 0,4 mm širší i delší než na výkresu. Takže jsem musel změnit rozměry, zkontrolovat že jsem nenechal nějaký související rozměr "napevno" (tj. všechny navazující míry jsou odvozené z kóty kterou měním jen pomocí rovnosti délek nebo geometrickou konstrukcí) a díl znova vytisknout.

Když máme nakreslenou první část, použiju operaci "extrude" která z podstavy udělá kolmý hranol, dokreslím spodní (jednolitou) plochu dílu a pokračuju zadní stranou krabičky: tou která bude přidržovat RPi na místě. Postup je obdobný, ale začínám přemýšlet jak upevnit USB kabel. Konektory na RPi jsou SMD, a snadno se vylomí; nejlepší by bylo, kdyby kabel visel svisle, to by celou věc na monitoru hezky stabilizovalo, ale zase by neměl viset přímo za konektor, to by ho vytrhával. Nakonec jsem se rozhodl, že kabel bude uchycený v zadní straně krabičky následovně: povede z RPi přímo nahoru, smyčkou se ohne dolů, pak povede natěsno vytisknutým výřezem v krabičce, a pak už může volně viset.

Protože mi to přišlo cool a elegantní, rozhodl jsem se, že výřez v krabičce bude mít kruhový průřez, ale nebude přímý: bude mírně prohnutý, aby se kabel svou vahou opíral do stěn výřezu a sám se tak fixoval. Díra navíc nemusí být úplně uzavřená, stačí když bude v nějakém místě užší než kabel. Nejsnáz se to ukáže na výsledném výtisku:

Zadní strana se kreslí podobně jako přední, jen si hlídám že ji budu muset při sestavení překlopit (takže bude zrcadlově oproti prostředku). Přidám díry na větrání, a hranolky které přitisknou desku RPi ke krabičce. Šuplerou jsem si změřil místa, kde nejsou součástky.

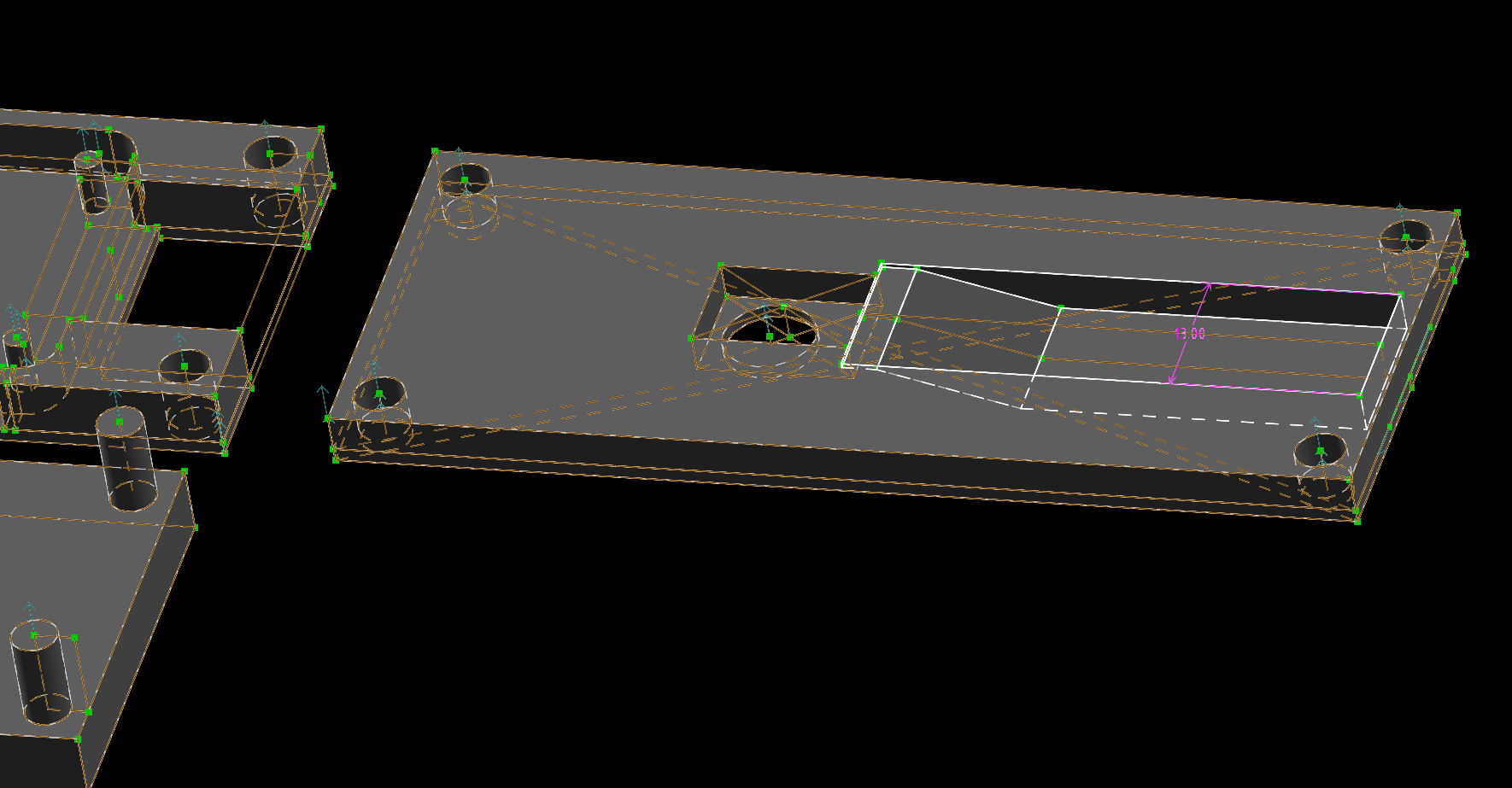

Pak kabel: nejdřív do zadní strany nakreslím kružnici (na ose datového USB konektoru), která později vyřízne díru. Protože díl kreslím do stejného výkresu, můžu si ho umístit tak, aby byl zarovnaný s předchozí částí, a jen přidat omezení "ve stejném bodě" (kreslím v rovině kolmé na osu konektoru, takže se mi osa promítá jako jediný bod). Největší problém je neztratit se ve změti čar (kružnice je bíle, hnědě jsou čáry z jiných částí výkresu, které už se v tomhle podvýkresu nedají měnit):

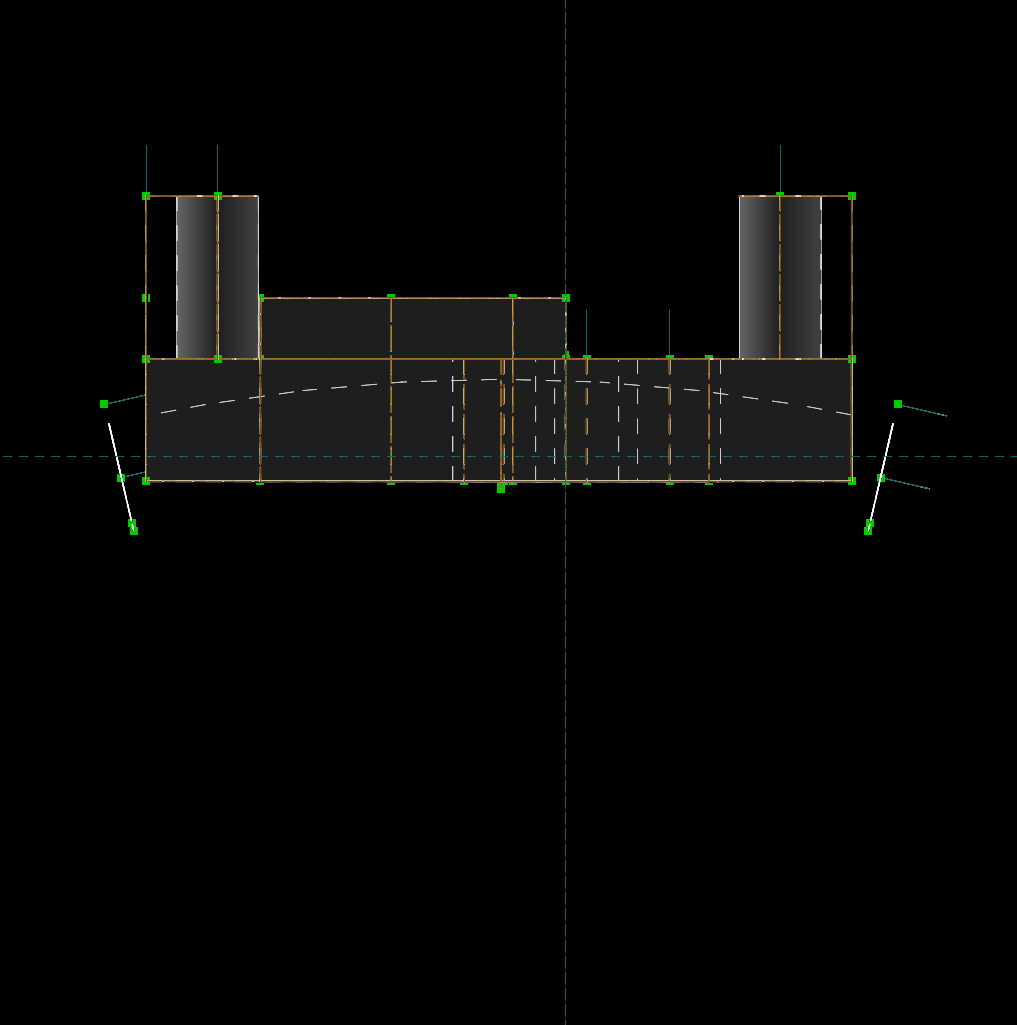

Pak tu kružnici orotuju okolo středu (který se do předchozího obrázku nevešel, ale vede k němu dolů kóta), takže vznikne zahnutá "tyč", kterou nastavím jako Difference, takže do modelu vyřízne díru:

Úhel rotace by asi šel spočítat nebo odvodit, já se spokojil s tím že jsem ho nastavil od oka tak, aby protínal celou zadní část krabičky, a neprotínal nic jiného.

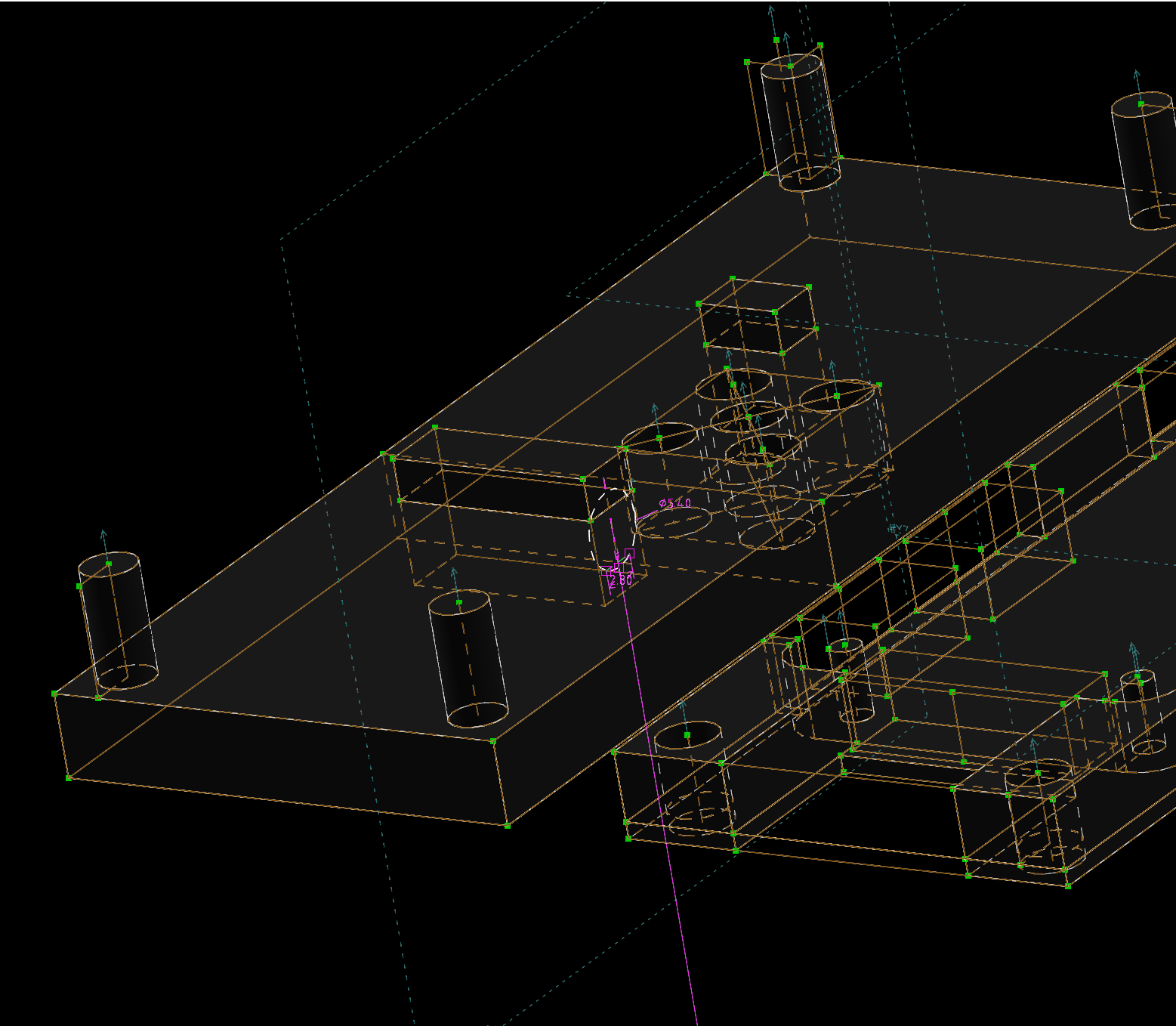

Tím mám zadní část hotovou, můžu kreslit předek. Ten je nejjednodušší, jen si opět hlídám že se díl překlopí (tentokrát podle svislé osy) EDIT: nesmysl, tenhle díl bude ve stejné orientaci jako prostředek, ve výkresu je to správně. Vymodeluju výřez na optiku kamery (kruhový), na kameru samotnou a pár součástek u ní (obdélník) a rozhodnu se, že aby se kamera pokud možno nehýbala, tak kabel těsně u jí přimáčknu ke střední části krabičky. Proto je výřez na kabel nejužší těsně u kamery. Spojovací díry nejdou skrz, je tam jen rezerva na nepřesnosti tisku.

Bočnice jsou ploché válce s pravoúhlým výřezem změřeným z modelu; Solvespace neumí omezení "takhle čára je dlouhá jako součet těchhle čtyř čar". Vymdelovat to jde, ale vím že na tom už nic dalšího záviset nebude, a je to pracné, takže si zjednodušuju práci. Montáž na monitor jsou pak dva prstence, do kterých bočnice zapadnou, s výstupky dole které jsou změřené podle monitoru.

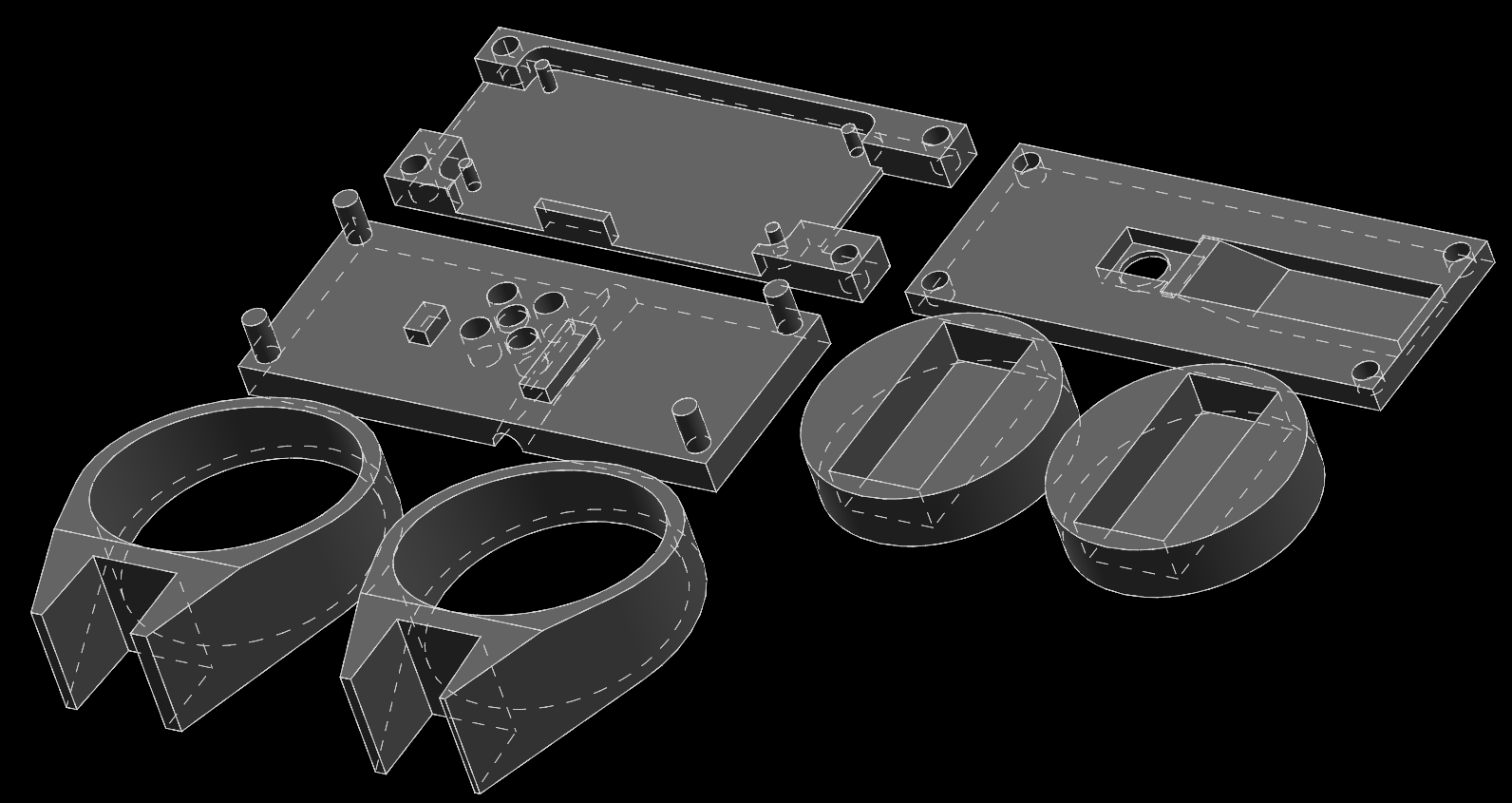

Celkový výkres, když pro přehlednost vypnu zobrazování kót a podobně, vypadá takhle:

Vytisknul jsem to nakonec z SBS, protože jsem ho měl zrovna v tiskárně. PETG by bylo možná i lepší (je trochu tvrdší), ABS nejspíš taky OK. PLA bych se vyhnul, aby krabička nezačala měknout protože RPi začalo hřát. Je dobré použít průsvitný materiál, je pak vidět dioda na kabelu kamery, která svítí když je kamera zapnutá.

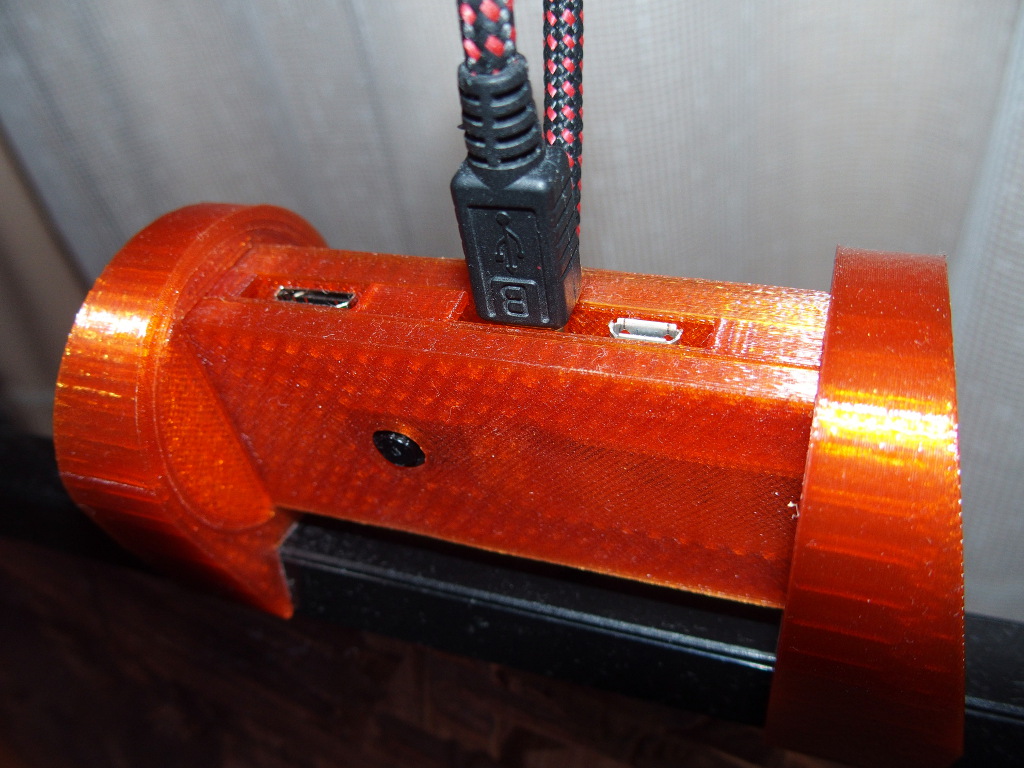

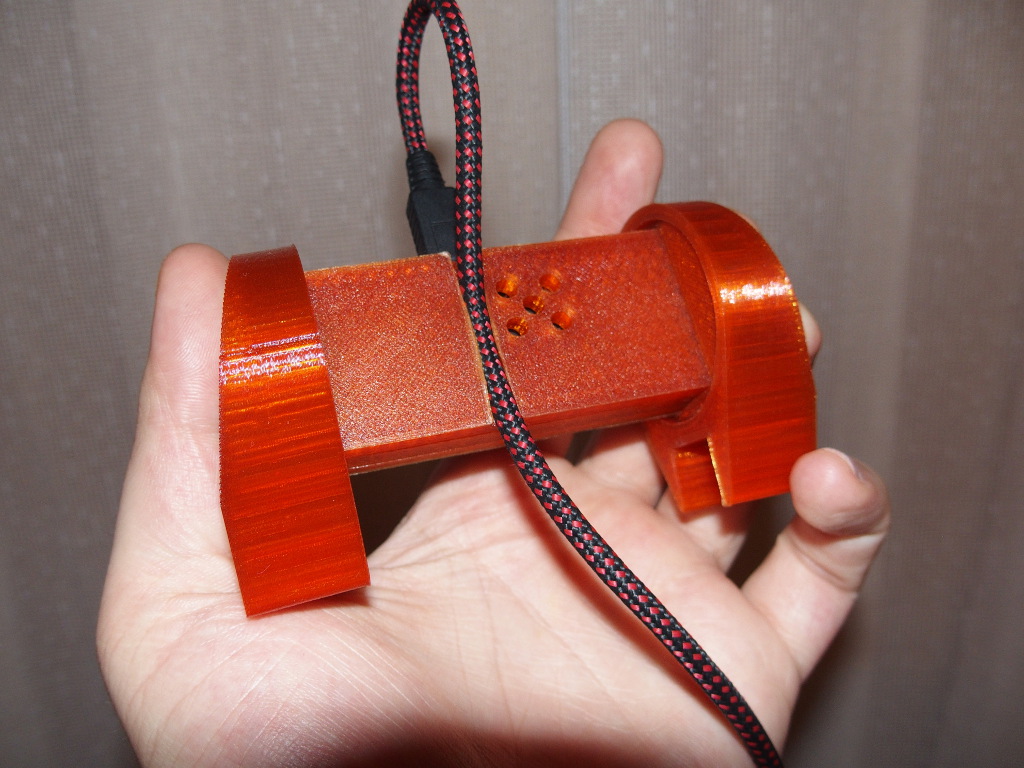

Výsledek:

Kabel drží poměrně pevně, ale k jeho vyndání není potřeba přehnané násilí. SD kartu jsem použil zbytečně výkonnou, měla by stačit i ta nejlevnější z Tesca. Celkově jsem spokojený, celkem se mi líbí jak to vypadá. Stačí zapojit kabel do počítače, počkat cca 10 sekund než RPi nabootuje (připravenost ohlásí trojím zablikáním zelené diody) a kamera běží.

Protože je kamera naležato a navíc otočená dozadu, je obraz otočený. To musíme vyřešit softwarově, naštěstí s tím autoři Show-me webcam počítali, a kamera má konzoli dostupnou na sériovém portu (v systému se hlásí jako složené zařízení: kamera + sériový převodník). Windows potřebují .ini soubor aby věděly, že fakt mají použít generický driver, Linux by měl být připravený z distribuce. Spustíme terminál, nastavíme parametry podle README (115200 baudů, /dev/ttyACM), dostaneme prázdnou obrazovku. To je tím, že Linux na kameře už vypsal prompt (jenom jsme se nedívali), stačí zmáčknout Enter a přihlásit se (root/root). Filesystémy jsou defaultně read-only, skript "camera-ctl" umí přemountovat /boot kde je uložená konfigurace. Já jsem skončil s:

contrast=-2
saturation=5
sharpness=20
rotate=90
video_bitrate=25000000
exposure_dynamic_framerate=1
exposure_metering_mode=1

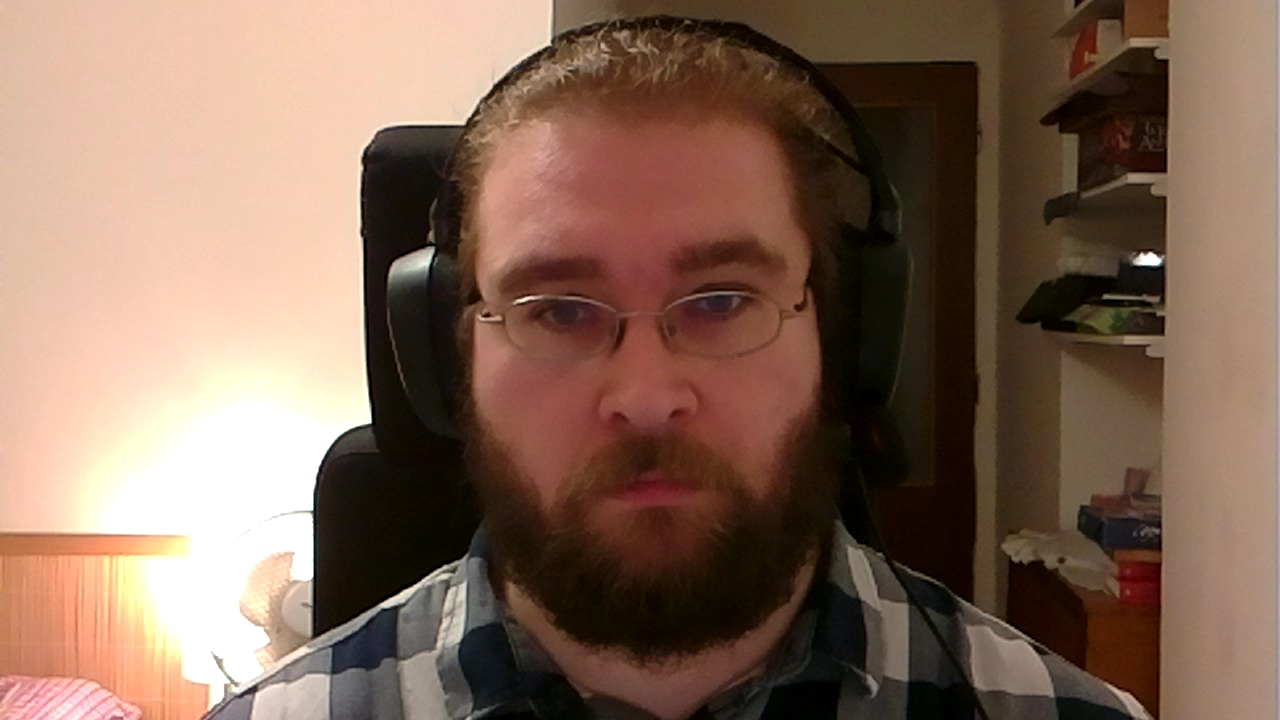

S tímhle nastavením dává kamera dobrý obraz i v místnosti osvětlené jen jednou žárovkou pod stropem (lampička za mnou se nepočítá, ta jen kazí expozici):

Celá legrace vyšla na cca 700 Kč (450 kamera, 150 RPi, 100 SD karta, USB kabel zadarmo z šuplíku) když nepočítám dopravu součástek, práci a tiskárnu. Pohled na Alzu ukazuje, že to je zhruba cena komerčních kamer s podobnými parametry, ale tady vím z čeho to je a umí si ji sám opravit.

Výkres a vyrenderované STL se dá stáhnout na mém serveru. Licence: můžete užít nekomerčně, při šíření uveďte autora (třeba odkazem na tenhle článek nebo přezdívkou: "Lyco").
