Lifeview LV5TDLX DVB-T USB

Technické parametry

DVB-T COFDM Demodulator + USB2.0 for PC-TV Module

* Demodulator RTL2832U
Embedded USB2.0 and an internal 1.2V switching regulator
make the RTL2832U a low-cost DVB-T MiniCard/USB Dongle
solution. With ZIF RF output, DAB (Digital Audio Broadcasting),
USB-IF, high mobility, RC6 IR protocol, and S3/S4 support,
the RTL2832U is the ideal Digital TV module solution for NB/UMPC/MID.

* Tuner TUA9001
* USB 2.0
* HD TV
* FM a DAB radio

Identifikace pod Linuxem

# dmesg
usb 1-1.1: new high speed USB device using ehci_hcd and address 4
usb 1-1.1: New USB device found, idVendor=1f4d, idProduct=b803
usb 1-1.1: New USB device strings: Mfr=1, Product=2, SerialNumber=3
usb 1-1.1: Product: RTL2838UHIDIR
usb 1-1.1: Manufacturer: Realtek
usb 1-1.1: SerialNumber: 00000001
usb 1-1.1: configuration #1 chosen from 1 choice
dvb-usb: found a 'USB DVB-T Device' in warm state.
dvb-usb: will pass the complete MPEG2 transport stream to the software demuxer.
DVB: registering new adapter (USB DVB-T Device)
DVB: registering adapter 0 frontend 0 (Realtek RTL2832 DVB-T  RTL2836 DTMB)...
dvb-usb: USB DVB-T Device successfully initialized and connected.
dvb-usb: found a 'USB DVB-T Device' in warm state.
dvb-usb: will pass the complete MPEG2 transport stream to the software demuxer.
DVB: registering new adapter (USB DVB-T Device)
DVB: registering adapter 1 frontend 0 (Realtek RTL2832 DVB-T  RTL2836 DTMB)...
dvb-usb: USB DVB-T Device successfully initialized and connected.
usbcore: registered new interface driver dvb_usb_rtl2832u

# lsusb
Bus 001 Device 007: ID 1f4d:b803

nebo

Bus 001 Device 005: ID 1f4d:c803 G-Tek Electronics Group

# lsmod | grep dvb
dvb_usb_rtl2832u      147072  0
dvb_usb                21388  1 dvb_usb_rtl2832u
dvb_core               99732  1 dvb_usb

Postup zprovoznění pod Linuxem

1] stáhnout a rozbalit ovladače http://www.turnovfree.net/~stybla/linux/v4l-dvb/lv5tdlx/091207_RTL2832U_LINUX_Ver1.4.2.rar

% unrar x 091204_RTL2832U_Linux_Ver1.4.2.rar && cd linux_install_package_091207 \
&& tar -vjxf v4l_rtl2832_install.tar.bz2;

2] % cd v4l-dvb-e0cd9a337600;

3-a] stačí: % make && make install;

3-b] ale spíše doporučuji:

• % make distclean && make menuconfig && make && make install;
• a v % make menuconfig; vybrat:

---
Multimedia support ->
	DVB/ATSC adapters ->
		<M> Support for various USB DVB devices
			<M> Realtek RTL2832U DVB-T USB2.0 support
---

4] Reboot, byť nemusí být nutný.

5] Nyní by měly být zavedeny tyto moduly:

% lsmod | grep dvb
dvb_usb_rtl2832u      147072  0
dvb_usb                21388  1 dvb_usb_rtl2832u
dvb_core               99732  1 dvb_usb

A v '/dev/dvb/' být dvě zařízení - adapter0 (dvb-t) a adapter1 (DAB/radio?)
Nevím o tom, že by pro funkčnost bylo potřeba firmware.

Pro merge (sloučení) s jinou verzí v4l-dvb je potřeba najít a překopírovat změněné soubory + soubory od RTL + případný % diff; např. Makefile, Kconfig
% hg update; by teoreticky mělo fungovat, ale každý má spíš ozkoušenou stabilní větev v4l-dvb, se kterou by chtěl udělat merge.
Důvodem je provoz LV5TDLX s jiným druhem DVB-T tunerů.

Archlinux
V AURu je k dispozici balíček rtl2832u-git. Modul dvb-usb-rtl2832u bylo nutno načíst ručně.

Jádra 3.0-3.3

git clone https://github.com/tmair/DVB-Realtek-RTL2832U-2.2.2-10tuner-mod_kernel-3.0.0/
cd DVB-Realtek-RTL2832U-2.2.2-10tuner-mod_kernel-3.0.0/RTL2832-2.2.2_kernel-3.0.0/
make
make install

V Makefile lze od/zakomentovanim volit z jader 3.0/3.1, 3.2 a 3.3, momentálně je výchozím 3.3, což funguje i pro 3.4. Není třeba nic jiného stahovat, ani konfigurovat. (tedy aspoň v mé Fedoře 16 a 17)

Jádra 3.6
Podpora je přímo v jádře, funguje hned po instalaci.

Poznámka

Ostatní:

• Lifeview LV5T Deluxe
• Not Only TV DVB-T USB Deluxe
• neplést si s Lifeview LV5T DVB-T USB R/C, které používá demodulátor AF9015

ToDo:

• dálkové ovládání
• síla signálu s pořádnou anténou

Poděkování:

Děkuji členu Chorvatské Ubuntu komunity s nickem 'mrle' za poskytnutí ovladačů verze 1.4.2

Zdroje

• http://www.turnovfree.net/~stybla/linux/v4l-dvb/lv5tdlx/
• http://www.realtek.com.tw/
• http://forum.ubuntuusers.de/topic/dvb-t-key-msi-digivox-mini-ii-v3-0-aktuell-vo/1/
• http://www.ubuntu-hr.org/forum/index.php?PHPSESSID=912ddf9c9363063b3c0a671f14264932&topic=5842.15

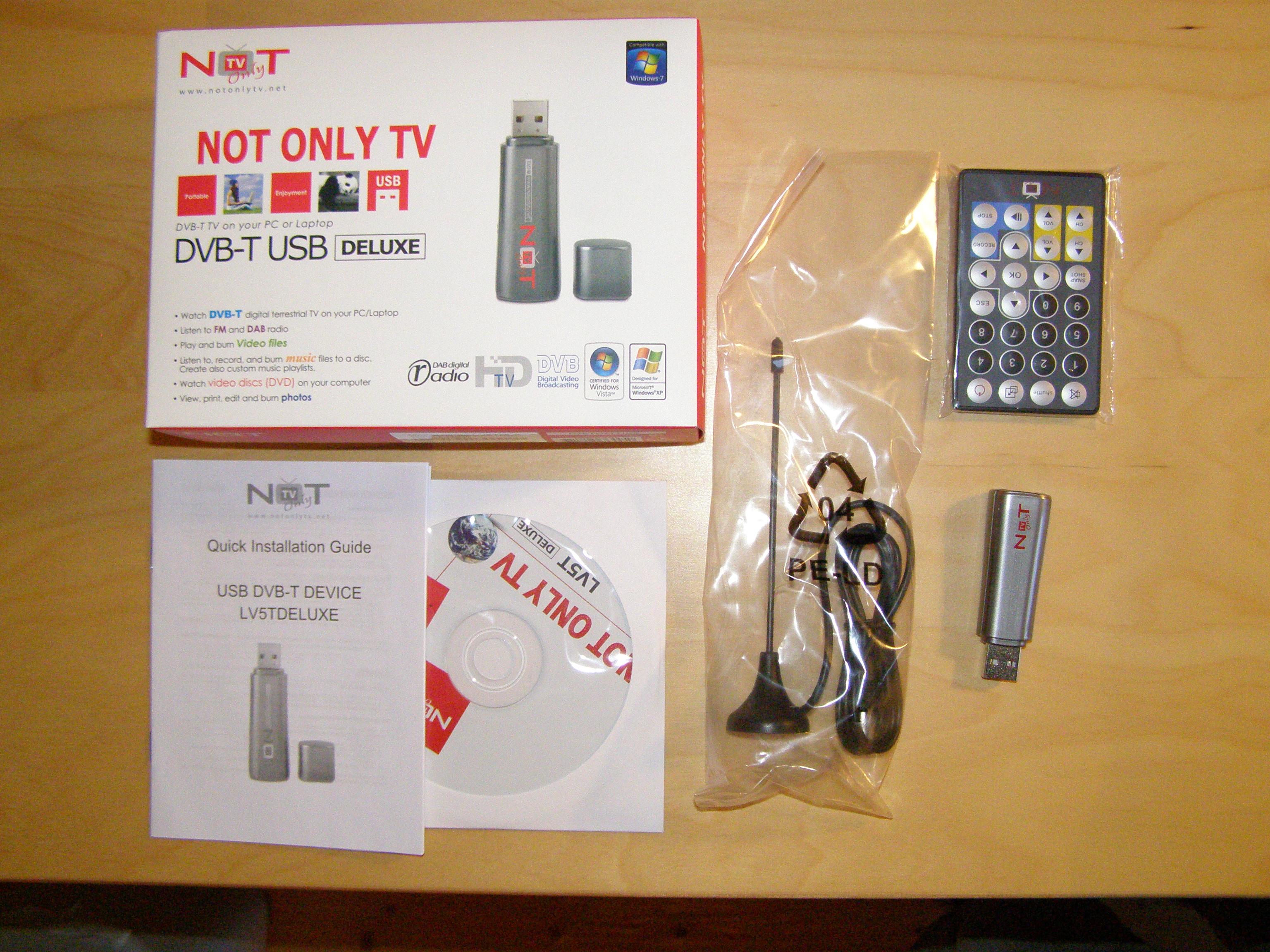

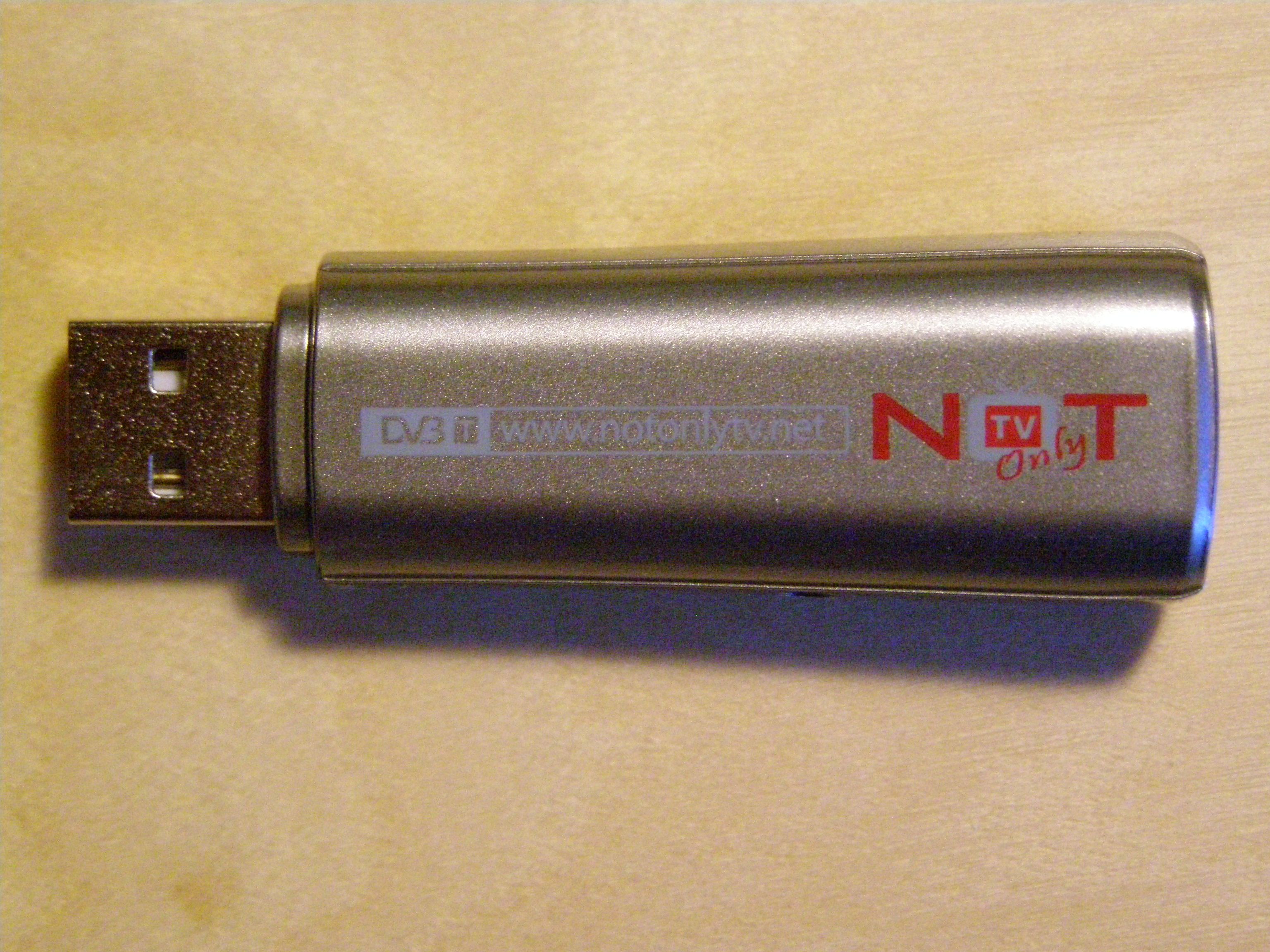

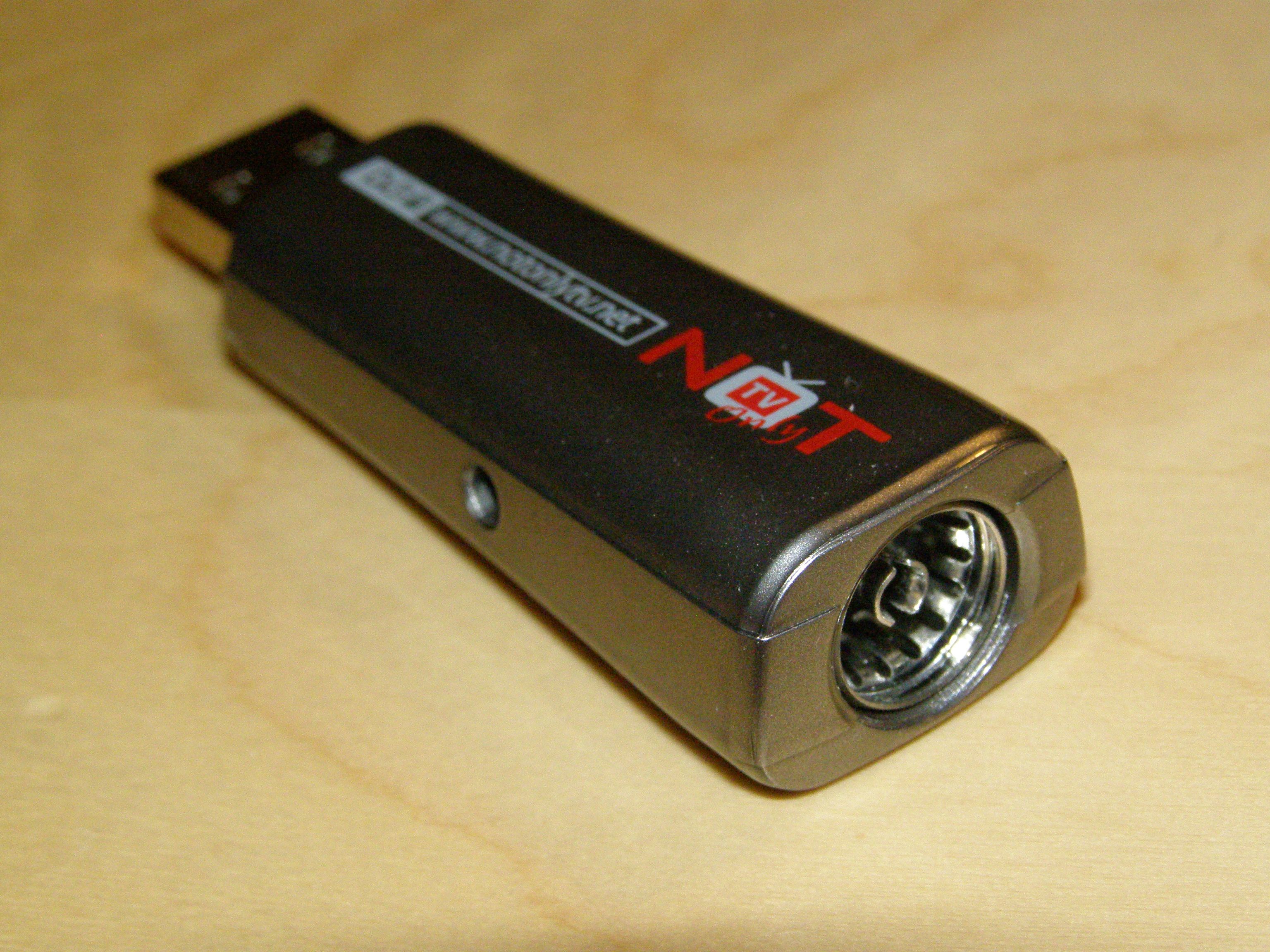

Obrázky
