JamLab

Podpora:	kompletní
Ovladač:	v jádře

Technické parametry

• rozhraní: USB 1.1
• vzorkovací frekvence: 44,1 kHz, 48kHz/16 resp. 24 bit
• drivery: Core Audio, ASIO 2, WDM
• operační systém: Mac OS 10.3.9 / Windows XP SP1
• HW nároky Mac: 384 MB RAM, G3/G4
• HW nároky PC: Pentium II 500 MHz, 256 MB RAM

Vysokoimpedanční nástrojový vstup:

• vstupní impedance: 280 kOhm
• max. vstupní úroveň: +12dBV (4V RMS)
• SNR: 96 dB (A)
• THD+N: 0,005% (-86 dB)
• frekvenční rozsah: 20 Hz – 20 kHz +/- 0,1 dB při 48 kHz vzorkování

Výstup:

• výstupní impedance: 36 Ohm
• max. výstupní úroveň: +6 dBV (2V RMS)
• přeslechy: méně než -105 dB
• SNR: -107 dB (A)
• THD+N: 0,00479 % (-87 dB) při -1 dBFS, 1kHz
• frekvenční rozsah: 20Hz – 20kHz +/- 0,1 dB při 48 kHz vzorkování
• zatěžovací impedance sluchátkového výstupu: 24 až 600 Ohm

Identifikace pod Linuxem

$ lsusb
Bus 005 Device 001: ID 0000:0000
Bus 003 Device 001: ID 0000:0000
Bus 004 Device 001: ID 0000:0000
Bus 001 Device 002: ID 0763:2013 Midiman
Bus 001 Device 001: ID 0000:0000
Bus 002 Device 009: ID 046d:c00e Logitech, Inc. M-BJ69 Optical Wheel Mouse
Bus 002 Device 001: ID 0000:0000

Postup zprovoznění pod Linuxem

Přesvědčíme se, jestli zařízení rozpoznala i ALSA:

$ aplay -l
**** List of PLAYBACK Hardware Devices ****
card 0: Intel [HDA Intel], device 0: ALC861 Analog [ALC861 Analog]
  Subdevices: 1/1
  Subdevice #0: subdevice #0
card 0: Intel [HDA Intel], device 6: Si3054 Modem [Si3054 Modem]
  Subdevices: 1/1
  Subdevice #0: subdevice #0
card 1: JamLab [JamLab], device 0: USB Audio [USB Audio]
  Subdevices: 1/1
  Subdevice #0: subdevice #0

Vidíme, že se nám JamLab hlásí jako zařízení č. 1 (0 je integrovaný kodek - zvukovka, modem). Následuje zjištění ID vstupu zvukovky:

$ amixer -c1 contents
numid=1,iface=MIXER,name='PCM Playback Switch'
  ; type=BOOLEAN,access=rw------,values=1
    : values=on
numid=2,iface=MIXER,name='PCM Playback Volume'
  ; type=INTEGER,access=rw---R--,values=2,min=0,max=319,step=0
    : values=77,158
  | dBscale-min=42949545.46dB,step=0.39dB,mute=0
numid=3,iface=MIXER,name='Mic Capture Switch'
  ; type=BOOLEAN,access=rw------,values=1
amixer: Control hw:1 element read error: Invalid argument

numid=4,iface=MIXER,name='Mic Capture Volume'
  ; type=INTEGER,access=rw---R--,values=2,min=0,max=292,step=0
    : values=255,264
  | dBscale-min=42949544.97dB,step=0.50dB,mute=0

Jedná o velice jednoduchou zvukovku, která disponuje jedním nástrojovým vstupem a jedním sluchátkovým výstupem. Pro zvýšení vstupní citlivosti nás bude zajímat zařízení, které se nám hlásí pod numid č. 4. Vstupní citlivost můžeme nastavit na maximum pomocí příkazu:

$ amixer -c 1 cset numid=4 100%

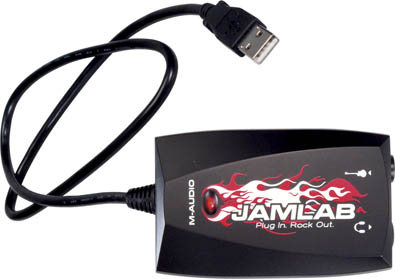

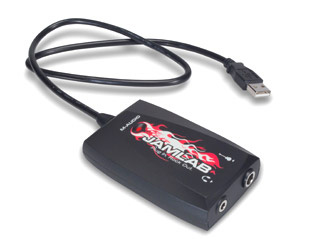

Obrázky
