APE-540H

Podpora:	kompletní
Ovladač:	v jádře
Adresa ovladače:	http://www.draisberghof.de/usb_modeswitch/

Identifikace pod Linuxem

Jako USB zařízení

Bus 003 Device 006: ID 05c6:6503 Qualcomm, Inc.

Postup zprovoznění pod Linuxem

Připojení na internet prostřednictvím cardbus modemu APE-540H od 02

Nejprve je třeba zajistit aby se modem přepnul z režimu CD-ROM do režimu modem - vzniknou zařízení /dev/ttyS0, ttyS1, ttyS2

1. nejprve nainstalujeme aptitude install libusb++-dev libusb++-0.1-4c2 libusb-0.1-4 libusb-dev
2. stahneme (mrkněte se případně po aktualizované verzi) wget http://www.draisberghof.de/usb_modeswitch/usb_modeswitch-0.9.7.tar.bz2
3. rozbalíme: tar -xvvjf usb_modeswitch-0.9.7.tar.bz2
4. vlezeme do rozbalené složky, smažeme předkompilovanou binárku "usb_modeswitch" a spustime kompilaci - "make" (předpokládá připravenost vašeho systému pro kompilaci, existenci gcc a pod.) a pak "make install", které nainstaluje i konfugurační soubor (/etc/usb_modeswitch.conf)
5. uděláme konfig pro modem APE-540H

   cat > /etc/usb_modeswitch.conf
   # APE-540H
   DefaultVendor= 0x05c6
   DefaultProduct= 0x6503
   TargetVendor= 0x16d5
   TargetProduct= 0x6502
   MessageEndpoint=0x08
   MessageContent="5553424328932a86000000000000061b000000020000000000000000000000"


6. zasuneme modem do expresscard slotu a spustíme usb_modeswitch (cesta /usr/local/bin by měla být v PATH) tím je modem připraven k použití.

Teď konfigurace PPP (lze modem nastavit i pomocí jiných "klikátek" já používám textovou konfiguraci PPP)

1. nainstalujeme PPP a vše související.
2. vytvoříme si konfig pro O2, (pak si v nějakém editoru upravte to XXXXXX) /etc/ppp/peers/O2:

   hide-password
   noauth
   connect "/usr/sbin/chat -v -f /etc/chatscripts/O2"
   debug
   /dev/ttyUSB0
   115200
   defaultroute
   noipdefault
   user "601XXXXXX@etcz"
   remotename O2
   ipparam O2


3. vytvoříme si /etc/chatscripts/O2:

   ABORT BUSY ABORT 'NO CARRIER' ABORT VOICE ABORT 'NO DIALTONE' ABORT 'NO DIAL TONE' ABORT 'NO ANSWER' ABORT DELAYED
   '' ATZ
   OK-AT-OK "ATDT#777"
   CONNECT \d\c
   # end of pppconfig stuff


   4) zadáme si jméno a heslo na konec souboru /etc/ppp/pap-secrets:

   "601XXXXXX@etcz"        *       "HESLO"


4. v /etc/ppp/options zakomentujeme volbu auth
5. pon O2
6. v syslogu můžeme sledovat jak se daří připojování (tail -f /var/log/syslog)
7. při dalším zapojení modemu pak bude stačit usb_modeswitch && pon O2

---

Pokud chcete automatické přepínání do režimu modemu, tak stačí upravit udev rules. Pak lze zařízení pouze zapojit a připojovat např. pomocí NetworkManageru.
soubor /etc/udev/scripts/cdma

#!/bin/bash

start (){
    /bin/sleep 5s
    /usr/bin/usb_modeswitch
}

case "$1" in
    start)
	start
	;;
    add)
	"$0" start &
        ;;
esac

soubor musí být spustitelný (

chmod 0755 /etc/udev/scripts/cdma

) a soubor /etc/udev/rules.d/99-user.rules

#CDMA
BUS=="usb", SYSFS{idVendor}=="05c6", SYSFS{idProduct}=="6503", ACTION=="add", RUN+="/etc/udev/scripts/cdma add"

pak stačí znovu načíst udev-rules pomocí

udevadm control --reload_rules

pro Fedoru 9, kroky 1-4 lze nahradit za

yum -y install usb_modeswitch

krok 5 je nutný(možná ale místo cat > /etc/usb_modeswitch.conf je lepší použít cat >> /etc/usb_modeswitch.conf), připojení je možno nastavit přes NetworkManager(NM), v podstatě se zadá pouze uživatelské jméno a heslo v konfiguraci NM (Mobile Broadband, jenom se musí v záložce "Point-to-Point protocol" zrušit "Use Authentication" = nesmí být zaškrtnuté).
Uvedené cesty fungují pod Fedorou, možná je budete muset upravit podle vaší distribuce.

Poznámka

Rozběháno pro Ubuntu 8.04, jádro 2.6.24-19-generic

---

pokud máte problém s NetworkManagerem, nedaří se vám zrušit "Use Authentication", pak použijte např. gconf-editor a najděte příslušný klíč /system/networking/connections/<nějaké číslo které má podsložku cdma>/ppp a přidejte klíč "noauth" jako "Booleovská hodnota" a nastavte na pravda.

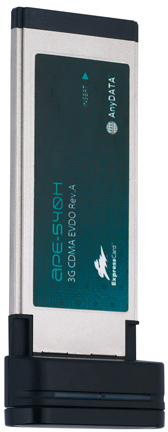

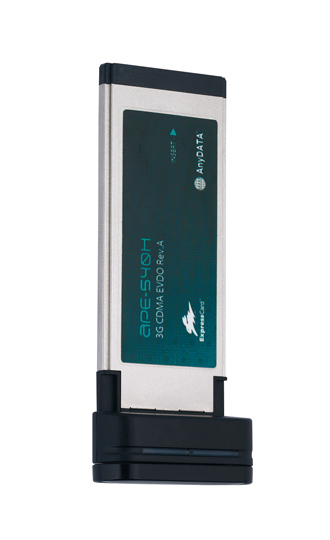

Obrázky
