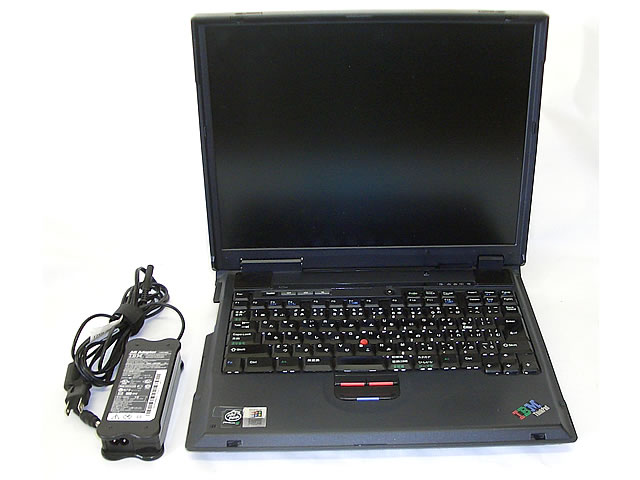

IBM ThinkPad A21m

Podpora:	částečná
Ovladač:	v jádře
Zastaralý:	ano

Technické parametry

PIII750 M, 256MB RAM zatim. Mam k nemu docking station.

Identifikace pod Linuxem

0000:00:00.0 Host bridge: Intel Corporation 440BX/ZX/DX - 82443BX/ZX/DX Host bridge (rev 03)
0000:00:01.0 PCI bridge: Intel Corporation 440BX/ZX/DX - 82443BX/ZX/DX AGP bridge (rev 03)
0000:00:02.0 CardBus bridge: Texas Instruments PCI1450 (rev 03)
0000:00:02.1 CardBus bridge: Texas Instruments PCI1450 (rev 03)
0000:00:03.0 Ethernet controller: Intel Corporation 82557/8/9 [Ethernet Pro 100] (rev 09)
0000:00:03.1 Serial controller: Xircom Mini-PCI V.90 56k Modem
0000:00:04.0 PCI bridge: Texas Instruments PCI2032 PCI Docking Bridge
0000:00:05.0 Multimedia audio controller: Cirrus Logic CS 4614/22/24 [CrystalClear SoundFusion Audio Accelerator] (rev 01)
0000:00:07.0 Bridge: Intel Corporation 82371AB/EB/MB PIIX4 ISA (rev 02)
0000:00:07.1 IDE interface: Intel Corporation 82371AB/EB/MB PIIX4 IDE (rev 01)
0000:00:07.2 USB Controller: Intel Corporation 82371AB/EB/MB PIIX4 USB (rev 01)
0000:00:07.3 Bridge: Intel Corporation 82371AB/EB/MB PIIX4 ACPI (rev 03)
0000:01:00.0 VGA compatible controller: ATI Technologies Inc Rage Mobility P/M AGP 2x (rev 64)
0000:08:01.0 IDE interface: Silicon Image, Inc. PCI0648 (rev 01)
0000:08:02.0 CardBus bridge: Texas Instruments PCI1420
0000:08:02.1 CardBus bridge: Texas Instruments PCI1420

Postup zprovoznění pod Linuxem

To je asi na delsi zapis. V standartnim distru by mel jet az na par drobnosti.

speciality:

- modul ibm_acpi

- dock - ide radic - modprobe cmd64x nebo pata_cmd64x

- modprobe ac (ac adapter),battery, dock jiz napovidajici zarizeni

- X-ka driver mach64 . popis zde. driver neni v vanilla kernelu. anebo vam ho tam distributor nedal.

- frambuffer atyfb

- dockovani - podpora acpi hotplug, moduly acpiphp, dock

- zvuk modprobe cs46xx . zvuk hraje nejak primerene. kupodivu to bere sekundarni kodek u cs46xx chipu (modul NEW_DSP U CS46XX chipu v kernelu), ale ten __nepouzivat__, nebot thinkpad ma pouze jeden stereo vystup [i dock] a na ostatni to ani nehraje. zvukovy chip je cs4279A rev 4.

- tp_smapi (proprietani protokol pro pristup k zarizenim) nejede vubec a jeste nejaky cas nejspise nepojede, nez se dostane par patchu z acpi do kernelu.

- pata + ACPI_IDE jede (jak intel, tak cmd648). Me osobne zatim bez problemu. Zalezi, jak si cenite svych dat, driver je jeste oznacen jako exprerimentalni. Pak to chce samozrejme, prespsat lilo/grub a pripojovani souboroveho systemu.

Poznámka

co nechodi a trochu pro odbornejsi verejnost:
- doporucuju si dat aktualni bios.
- od 2.6.17-rc1 pada yenta na patchi PCI docking bridge s inicializaci sbernice. staci revertovat patch. nicmene oprava by mela byt nejak v brzke dobe dostupna. pokud by se s tim nekdo setkal na svem thinpadu, tak mi dejte vedet. url zde: http://bugme.osdl.org/show_bug.cgi?id=7264 opravit se to da revertnutim nebo aplikaci patche od me. tohoto patche
Neco jsem okolo tohoto budu reportoval. Chyba spociva v tom, ze jsou 2 druhy thinkpadu a je treba pouzit podle toho urcite pci quirky pro spraqvne routovani irq pro Cardbus sbernici na docku.
- regulace teploty. s novymi patchi ibm-acpi chodi zatim bez problemu.
doporucuji nevypinat uplne vetrak kvuli upeceni stroje a taktez, ze nejspise ta vec pak po startu zamrzne na prehrati --> nespusti se auto-rezim u rychlosti regulace vetraku --> pripadne hrube podtaktovat a spustit vetrak (ovladani fan-u) pres ecdump ci jinak.

- suspendy, resume - suspend to ram chodi. i s dockem.
- pokud chcete pripojovat externi monitor, tak povolit pres ibm_acpi nebo v biosu. to pro pripad, ze by hned nesel.
- na strankach ibm se pise, ze book podporuje maximalne 2x256MB RAM, ale dmidecode hlasi 2x512 MB RAM. bohuzel je zde limitace biosu. alespon to pise ibm. prakticky by bylo zajimave ozkouset.
- nekdy by stalo za to prejmenovat thinpad na bugpad nebo thinkbug co se tyce chyb v kernelu a podobne.
- uzitecny odkaz je ThinkWiki
- diskusni skupina k thinkpadum zde

To je zajimave mam uplne stejny model, ale ma jiny IDE radic PIIX4. Jinak jsem rozbehal skoro vse.

S 2.6.18 a patchem viz chodi i Sleep.
Zvukova karta po probuzeni notebooku jiz korektne funguje. Jedinou kosmerickou chybu bych videl, ze se zobrazuje SPDIF a jine kontroly v mixeru zvukovku. A nejsem si jisty, zda jde samostatne ovladat hlasitost na docku a notebooku zaroven.
Ted zacal chodit i SIR a FIR s IRDOU.

Od 2.6.18 uz to i lepe cte stav baterie.
Dan

gf_add:
dockovani - oddockovani chodi bez problemu.
mate -li tam disk v docku, tak idectl stop a podobne to chce pouzit. zadockovani a chyby: - nejdou usb porty na docku po zadockovani. lsusb take nevykazduje zadnou zmenu. - zarizeni na docku a dockovaci bridge nemusi byt vzdy videt pres lspci po zadockovani. chce to odpojit a pripojit slot dockovaci bridge. echo 0 nebo 1 > /sys/bus/pci/slot/1/power . a ide radic se nemusi objevit ani po pripojeni slotu (staci znovu odpojit a pripojit slot) .pata_cmd64x modul chodi v tomto smery o neco lepe.
Doplnuji poznamky - v kernelu by uz mel byt genericky driver na bay (nemam na cem ozkouset) - u aktualnich versi(2.6.22) kernelu probiha konverse na sysfs filesystem + ibm-acpi by melo byt zintegrovano se sensory, input zarizenimi, tlacitka na ovladani zvuku by mela byt doplnena i do alsa mixeru. - po vypadku elektriky s pripojenym dockem system kompletne zamrzne (mozna opraveno).

Zkousel jsem vydrz na baterie. Hodnoty jsou podle vystupu skriptu, presny pocet hodin jsem u toho nestravil. Za inspiraci diky Pavlu Machkovi.
-Procesor jede naplno se vsemi moduly - 2.5 hodiny
- po instalaci balicku "laptop mode" - 4-4.5 hodiny
- po odnahrani vsech nepotrebnych modulu na hw (usb, yenta, zvukovka, irda,....), tak se dostavam na 7-7.5 hodin. Ciste reseni by bylo poslat vsem temto zarizenim suspend pres /sys/power/* adresar. Vetraky dat do modu auto - neni nejak treba potom extra chladit. Nastaveni procesoru pri provozu na baterky na Maximum baterry life. Visi mi tam jeste modul na seriovy a paraelni port, tak s tim jeste budu laborovat.
Kazdopadne na nejake cteni a psani v jednodussim editoru je to idealni. Budu ale zatim schovivavy k hodnotam ze skriptu a casem doplnim o prakticke udaje. Nicmene po 2 hodinach prace vcelku stav baterie odpovida, ze by to pres 6 hodin mohlo vydrzet.

2.6.22-rc5 kernel
-- ve stavu testovani
- USB porty na docku po zadockovani chodi
- Zadockovani a oddockovani chodi.
je treba do tohoto kernelu parametr do bootu pci=assign-busses
a aplikovat patch ode mne na TI docking bridge u vyse zminovaneho bugreportu, pokud vam bude padat pripojeni CardBus bridge na preruseni (interrupt).

Predpokladam, ze nejak do dalsiho kernelu (2.6.24) snad na dockovani budou opravy primo v distribucich.
Changelog: gf:: zvukovka po resume jiz chodi
