Vilar IPCamera, Profi View IP100

Technické parametry

Senzor VGA CMOS
Nativní rozlišení 640x480
Rychlost videa nativní / interpolované 10 FPS / 30 FPS
Ostření manuální

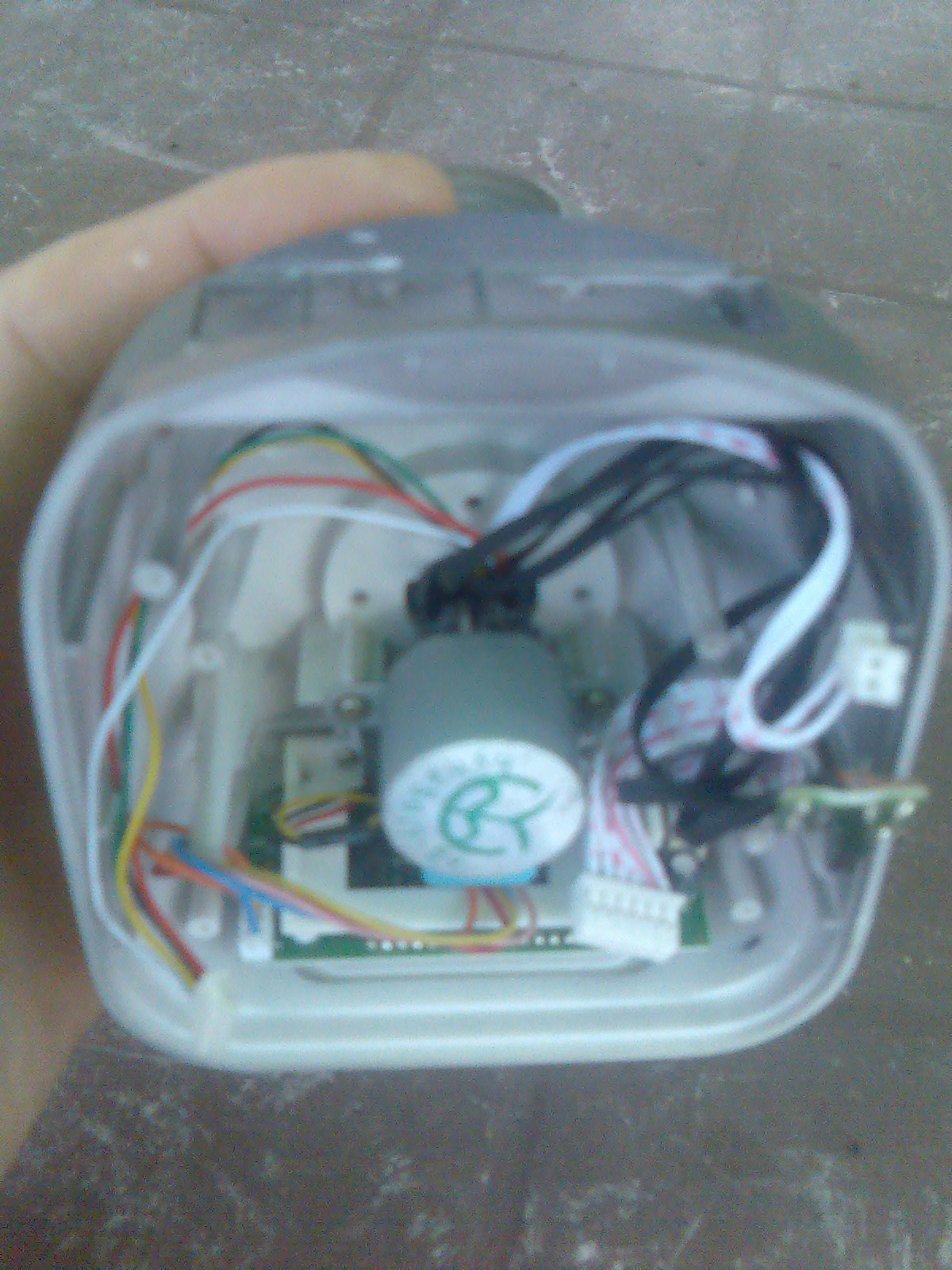

Úhel natáčení kamery 175° horizontálně, 90° ~ -35° vertikálně
Mikrofon ne
Dálkový ovladač ano
Dva vstupy např. pro PIR čidlo, dveřní kontakt atd...
Jeden výstup vnitřního relé
6 infra diod pro noční vidění
Automatické odesílaní snímků na email, FTP, paměťovou kartu.

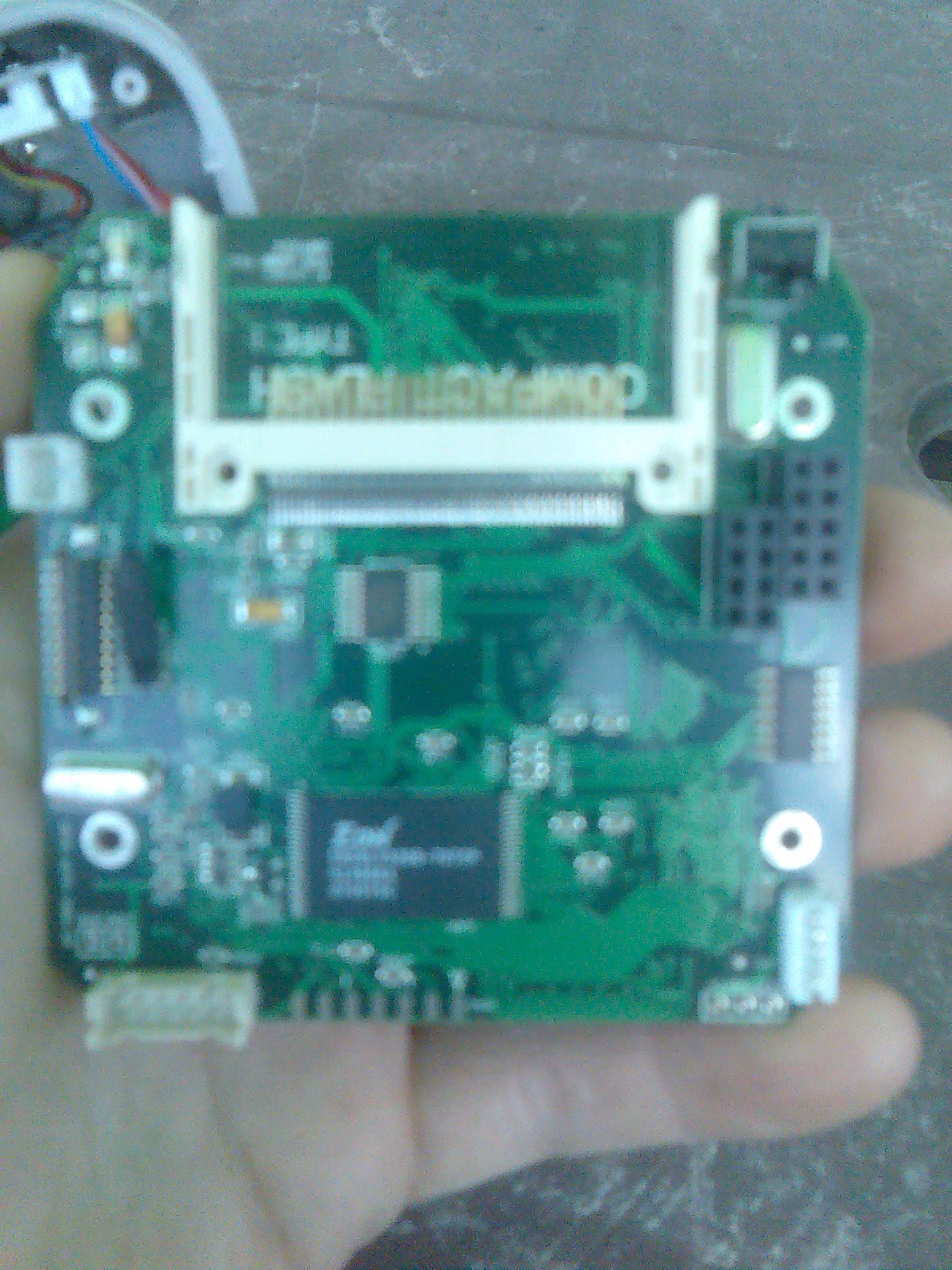

Slot na paměťovou kartu CF
Kódování obrazu 128 bit AES
Detekce pohybu
Vilar IPCamera's OS is based on Linux 2.6 kernel, running on no-MMU CPU. The HTTP server is BOA.

Kamera má uvnitř kontakty rozhraní JTAG.

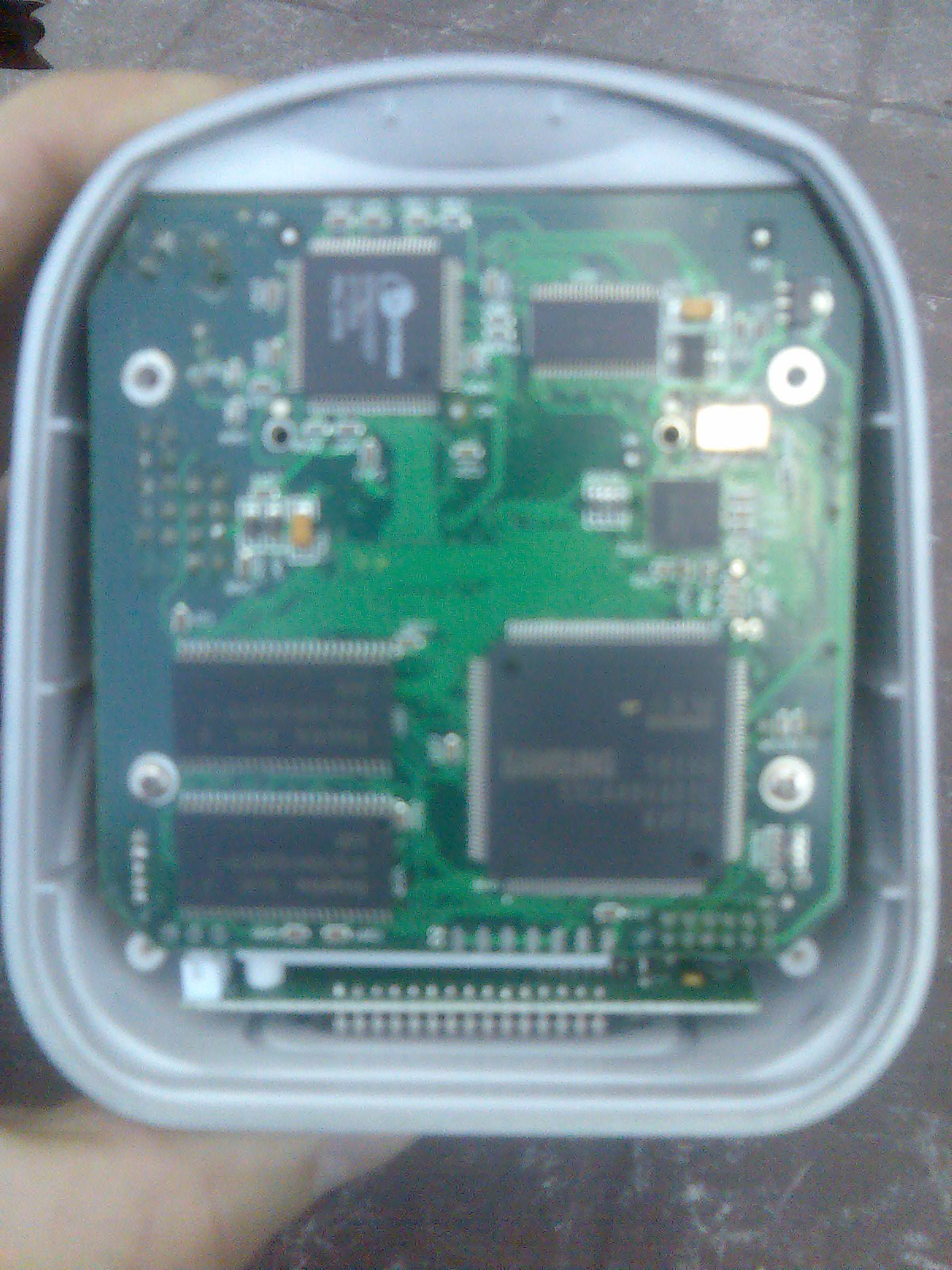

Obsahuje tyto IO obvody:
- SAMSUNG ARM S 629A S3C44 BOXO1L KVF36
- VIMICRO VC0568-V33-L 100BGA SS0110A 2590302
-DAVICOM DM9000EP 0710S MNLGM6
-EON EN29LV320B-70TCP H 14988A 0705TSC
-2 kusy HNNIX 633E C HY57V641620 ETP-7 KOR
-65J2F3K LVC 16245A

Identifikace pod Linuxem

Not shown: 1712 closed ports
PORT   STATE SERVICE    VERSION
21/tcp open  tcpwrapped
80/tcp open  http       Boa HTTPd 0.94.14rc18-ipcam
|_ HTML title: Vilar IPCamera Login
MAC Address: 00:02:72:6F:5A:91 (CC&C Technologies)
Device type: WAP
Running: FON Linux 2.6.X
OS details: FON La Fonera WAP running OpenWrt Kamikaze w/Linux kernel 2.6.19.2
Network Distance: 1 hop
TCP Sequence Prediction: Difficulty=206 (Good luck!)
IP ID Sequence Generation: All zeros

Postup zprovoznění pod Linuxem

IP kamera připojitelná do sítě pomocí klasického LAN RJ-45 kabelu. Ruční nebo dynamická IP adresa, podpora přístupu přes dynamické DNS, správa uživatelů a nastavení přístupových práv. Ukládání snímků (JPEG) a videa (MPEG-4) do počítače nebo na paměťovou kartu CF (pouze JPEG). Rozlišení videa 640x480, 320x240 a 160x120 bodů, snímková frekvence od 10 do 30 fps. Čidlo pro detekci pohybu, funkce e-mailového alarmu, automatické odesílání snímků. Šest infračervených diod pro snímání za zhoršených světelných podmínek. Automatické nebo ruční natáčení kamery v rozsahu 175° horizontálně a 90° ~ -35° vertikálně.

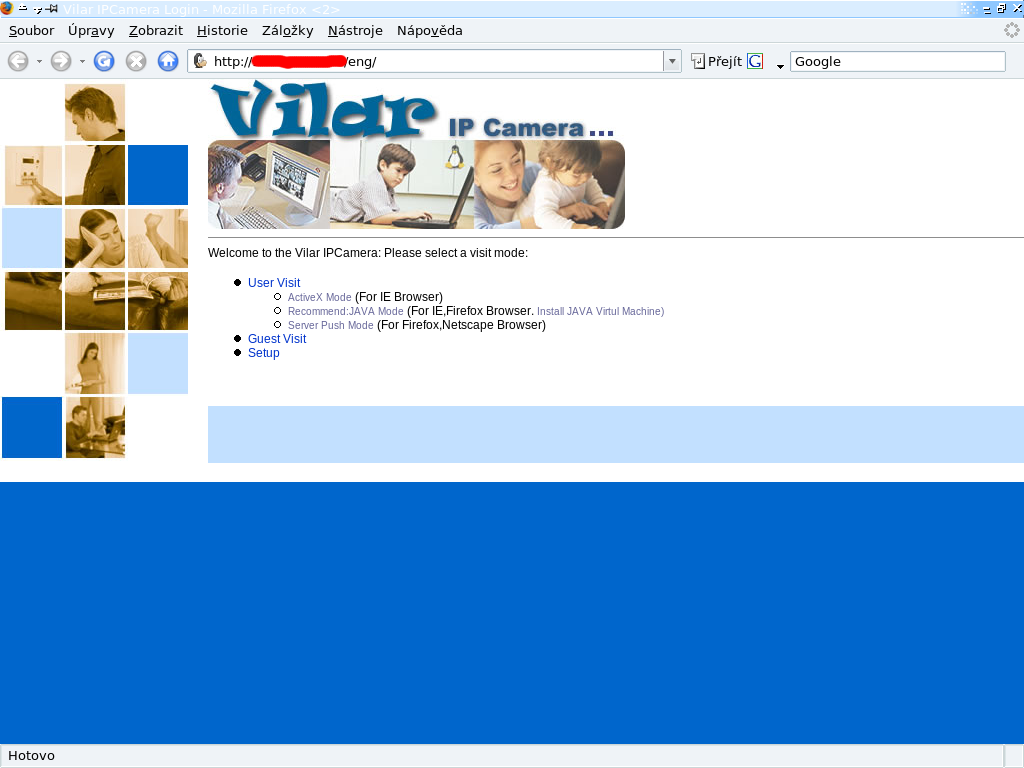

Obraz z kamery lze sledovat v Linuxu pomocí Firefoxu nebo Konqueroru - Server Push Mode nebo JAVA Mode. V IE pomocí ActiveX. Funkční je i natáčení kamery přes web ve Firefoxu i Konqueroru.
Doporučené vybavení počítače:
Web prohlížeč podporující ActiveX, jako Internet Explorer 5.0 nebo vyšší.
Web prohlížeč podporující Java Applet, jako Firefox 1.5
Windows 2000, Windows XP, Linux.

Poznámka

Nový firmware pro IP100 upravující funkci IR LED:
http://www.vilar.cn/down.html
http://www.eu3c.info/filesystem/1200905497310.zip
Firmware od Eminent: http://www.eminent-online.com/producten_stap2.php?dt=2&ps=00904482&pg=40
Český návod k použití:
http://www.eu3c.info/filesystem/1206096114711.pdf
Výrobce:
http://www.vilar.cn
http://www.vimicro.com/english/product/advanced002.htm
Diskuze:
http://www.dealextreme.com/forums/Forums.dx/Forum.14272 ~ threadid.175873
http://www.networkcamerareviews.com/forums/viewtopic.php?t=1772&postdays=0&postorder=asc&start=0

Kamera se prodává pod více názvy např: EM4482 iTWIST Rotating Internet Camera, ICA-220, PTZ IP kamera.

V kameře běží Linux 2.6, ale bohužel není dostupný zdrojový kód firmware. To je porušení GPL licence a firmware v kameře je tedy nelegální. To ovšem čínského výrobce a distributory vůbec netrápí.

Firmware dodávaný v kameře (i nový 1.1.0.16, 1.1.0.18) má chybu v tom, že se mi nepodařilo ve Firefoxu a Konqueroru uložit parametry síťového připojení (Network Setup). Po kliknutí na Apply se nic nestane. V Opera Web Browser nebo IE je nastavení funkční a uloží se do kamery. Případně se dá nastavit IP adresa kamery pomoci prográmku dodaného na CD, který lze spustit ve wine.

Kamera posílá na FTP server snímky v jpeg souboru v časových intervalech nebo po detekci pohybu. Tyto soubory mají v názvu datum vzniku snímku a každý má tedy jiný název. Aktuální firmware bohužel neumí snímek na FTP serveru smazat a nahradit jej novým se stejným názvem. Tento problém jsem vyřešil pomocí PHP scriptu:

header('Content-Type: image/jpeg');
// start buffering
ob_start();
// stažení aktuálního snímku z kamery
readfile('http://jmeno:heslo@IPadresakamery/cgi-bin/action?action=snapshot');
$webcam = ob_get_contents();
// uložení obsahu bufferu na disk
$file = fopen("kamera.jpg", "w");
fwrite($file, $webcam);
fclose($file);
// ukončí buffering a odešle data klientovi
ob_end_flush();

Ve firmware jsou nastaveny parametry nějakého SIP spojení (zřejmě nějaký Čínský pokus o špionáž). Toto není možné nikde změnit ani vymazat.

[SIPService]
EnableSIPService=0
SIPUsername=owen@vipcam.cn
SIPPassword=********
SIPServerIP=61.132.74.62
SIPServerPort=50600
CFGURL=http://wtsy.longcity.net:8080/Video/soap/soapAction.asp



Aktualizace 13.2.2009
V kameře je aktualizovaný firmware 1.1.0.18 z http://www.vilar.cn/down.html
Obraz z kamery občas sekne a neaktualizuje, kamera se potom sama restartuje, když se někdo snaží podívat na stream.
Kamera má velmi pomalé připojení k internetu a proto je přenášen jen aktuální snímek při navštívení stránky: http://www.girova.webovka.eu
Aktualizace 8.3.2009
Pokazil se zdroj ke kameře 5V DC 1,5A, nedává žádné napětí. Je možné že zdroj byl příčinou záseků kamery. Odesláno na reklamaci.
Aktualizace 18.10.2009
Kamera se vrátila z reklamace s univerzálním stabilizovaným zdrojem 1800mA, 3, 4,5 6, 7,5 9, 12 V. Přednastavený na výstupní napětí 4,5 V (kamera má předepsáno 5V). Obraz kamery se kousal a docházelo k častým restartům kamery hlavně při jejím pohybu. 100% se kamera kousla při několika rychlých pohybech rukou těsně před objektivem. Přepnul jsem tedy stabilizovaný zdroj na 6V a změřil napětí, bylo tam 5,66V. Po připojení toho napětí ke kameře kamera funguje stabilně. Takže pokud se někomu tato kamera kouše je možné že má vadný zdroj. Je to pulzní zdroj, tak asi kondenzátory ztratily kapacitu.

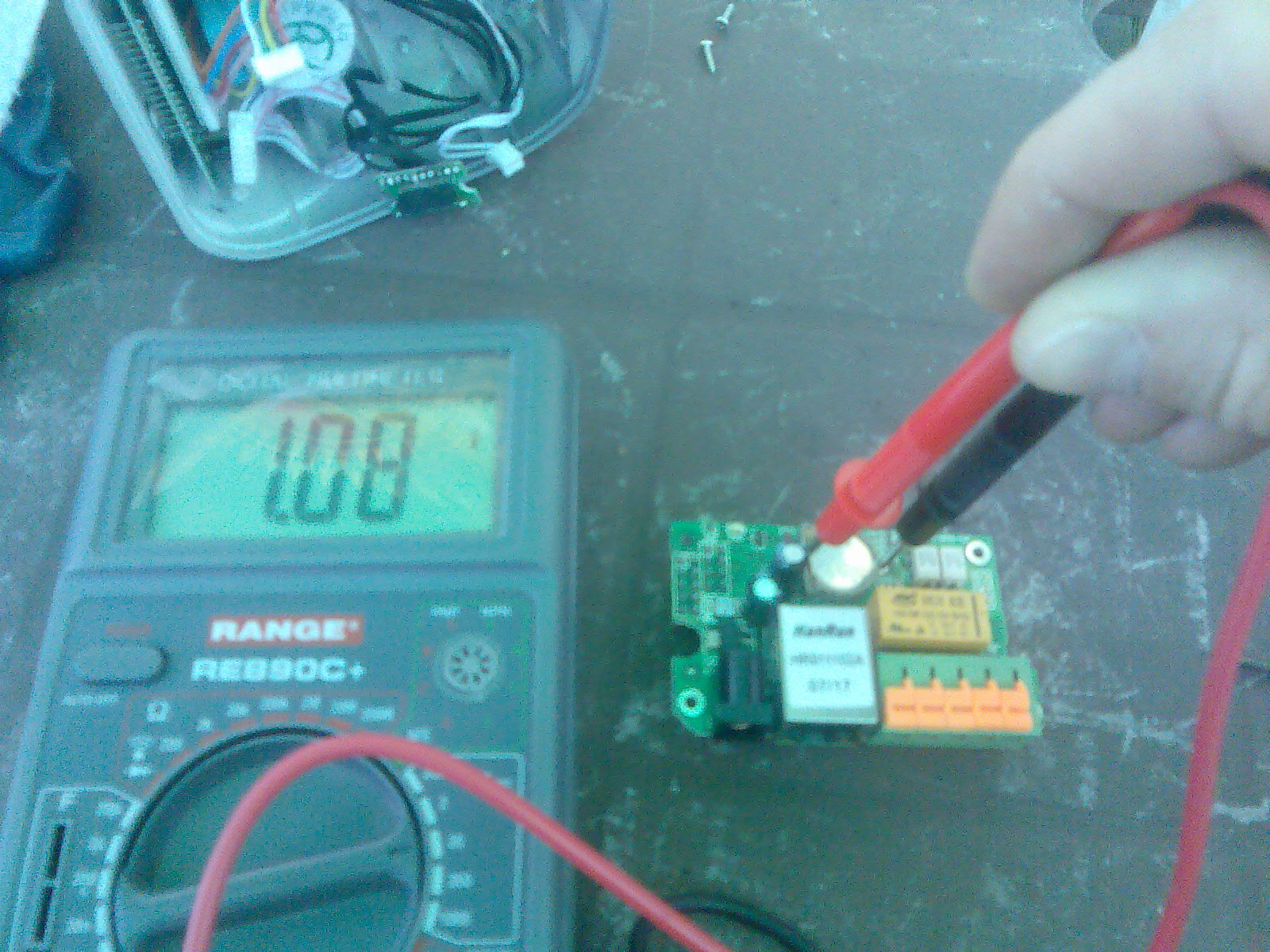

Uvnitř kamery je i záložní baterie CR 1220 3V. Změřil jsem její napětí cca 1V, Je tedy vybitá, i tak si ale kamera nastavení pamatuje, tak nevím jakou tam má tato baterie funkci.
Aktualizace 9.10.2011
Návod na modifikaci firmware a modifikovaný firmware s telnet přístupem: http://tools.rebel-it.com.au/ipc-1002/

Obrázky
