Wacom Bamboo Pen & Touch

Technické parametry

Pero s detekcí přítlaku (1024 úrovní) a zároveň kapacitní touchpad (pokud je v blízkosti pero, touchpad se automaticky deaktivuje). Měl by podporovat multitouch, ale nepotřeboval jsem a tudíž nezkoušel. (UPDATE: pomocí nástroje evtest se ukázalo, že multitouch skutečně podporuje, přinejmenším dva prsty; podle výrobce by měl dokonce umět až čtyři.)

Existuje i varianta jen s perem, ale má jen poloviční přesnost rozeznávání úrovní přítlaku. Pak taky existuje varianta jen s touchpadem, a ta fakt nevím, k čemu by komu byla

Tablet má čtyři tlačítka; pod X fungují všechna, detekují se jako tlačítka myši č. 1, 3, 10, 11. Dotyk pera je rozeznáván jako levý klik, na peru jsou tlačítka emulující střední a pravý klik. Podpora tlakové citlivosti funguje minimálně v GIMPu zcela bez problémů, takže očekávám, že i v jiných programech. Vyzkoušeno i v MyPaintu a Inkscape (omezení daná povahou aplikace).

Přesnost při ovládání prstem je dost slabá (na větším monitoru), ale možná, že to je záležitost driveru, ne hardwaru. Přesnost pera je podle mne výborná (na tablet této velikosti, samozřejmě).

Identifikace pod Linuxem

$ dmesg | grep -i wacom
usb 2-2.3: Manufacturer: Wacom Co.,Ltd.
input: Wacom BambooPT 2FG 4x5 Pen as /devices/pci0000:00/0000:00:1d.7/usb2/2-2/2-2.3/2-2.3:1.0/input/input5
input: Wacom BambooPT 2FG 4x5 Finger as /devices/pci0000:00/0000:00:1d.7/usb2/2-2/2-2.3/2-2.3:1.1/input/input6
usbcore: registered new interface driver wacom
wacom: v1.52:USB Wacom tablet driver

$ lsusb -v
Bus 002 Device 004: ID 056a:00d6 Wacom Co., Ltd
Device Descriptor:
  bLength                18
  bDescriptorType         1
  bcdUSB               2.00
  bDeviceClass            0 (Defined at Interface level)
  bDeviceSubClass         0
  bDeviceProtocol         0
  bMaxPacketSize0        64
  idVendor           0x056a Wacom Co., Ltd
  idProduct          0x00d6
  bcdDevice            1.11
  iManufacturer           1 Wacom Co.,Ltd.
  iProduct                2 CTH-460
  iSerial                 0
  bNumConfigurations      1

Postup zprovoznění pod Linuxem

Je nutné mít:

• kernel alespoň 2.6.39.1 nebo vyšší (s kernelem 2.6.38 funguje jenom pero a ještě bez přítlaku, minimálně od 2.6.38.7 funguje i přítlak).
• X.org 1.10.2 nebo vyšší (možná funguje i s o chlup starším, ale ne o moc)
• jako vstupní driver pro X používat "evdev"

Za těchto předpokladů by to mělo fungovat bezprostředně po připojení včetně přítlaku.

Poznámka

Povrch touchpadu je z materiálu, který mně osobně nevyhovuje -- přijde mi příliš drsný; polepením průhlednou folií z papírnictví za cca 16 Kč se tento problém dokonale odstraní, ale může to znesnadnit rozeznávání dotyku prstu (asi podle typu fólie), což mně osobně nijak nevadilo. Citlivost na dotyk pera tím není nijak ovlivněna, používá se výborně.

Pokud chcete používat tablet jako náhradu myši, pro Firefox je užitečný doplněk Grab-and-Drag.

Doplnění -- jiný uživatel: Materiál povrchu je dle výrobce drsnější proto, aby měl kreslič dojem kresby na papír. Což dle mého názoru skutečně funguje, ale bohužel se tím také víc obrušují hroty pera, zvláště pokud je kresleno s využitím úrovní přítlaku.

Vypnutí dotykových funkcí je často nutnost a naštěstí zcela triviální příkazem xsetwacom set "$DEVICE" touch off, kde $DEVICE je jméno připojeného tabletu, v mém případě "Wacom Bamboo 2FG 6x8 SE Finger touch".

Jméno tabletu zjistíte pomocí:

xsetwacom list

Přičemž výsledkem by mělo být něco takového:

Wacom Bamboo 2FG 6x8 SE Pen stylus      id: 9   type: STYLUS
Wacom Bamboo 2FG 6x8 SE Finger touch    id: 10  type: TOUCH
Wacom Bamboo 2FG 6x8 SE Pen eraser      id: 12  type: ERASER
Wacom Bamboo 2FG 6x8 SE Finger pad      id: 13  type: PAD

Pokud nefunguje přítlak v Gimpu, je pravděpodobné, že Gimp s tabletem zachází jako s myší. Gimpu je třeba říct, že zařízení Wacom je tablet v jeho nastavení.

Pokud byl tablet připojen až po spuštění aplikace, tak je velmi pravděpodobné, že ho aplikace jako tablet nerozpozná a opět nefunguje přítlak. Pomůže restart aplikace.

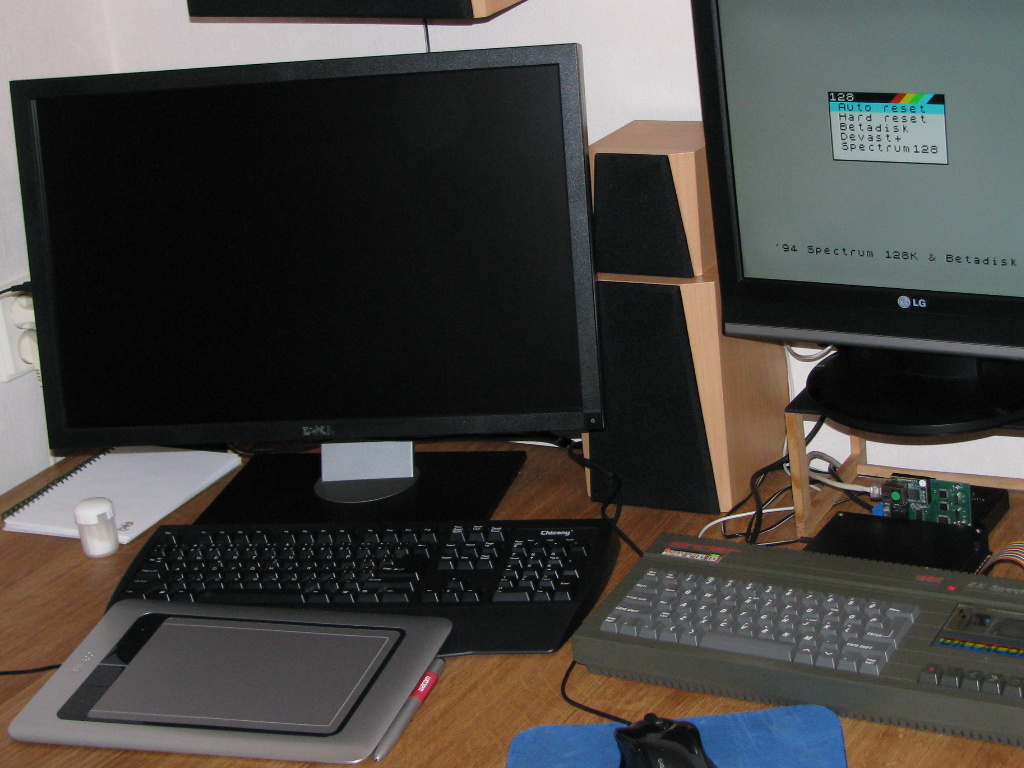

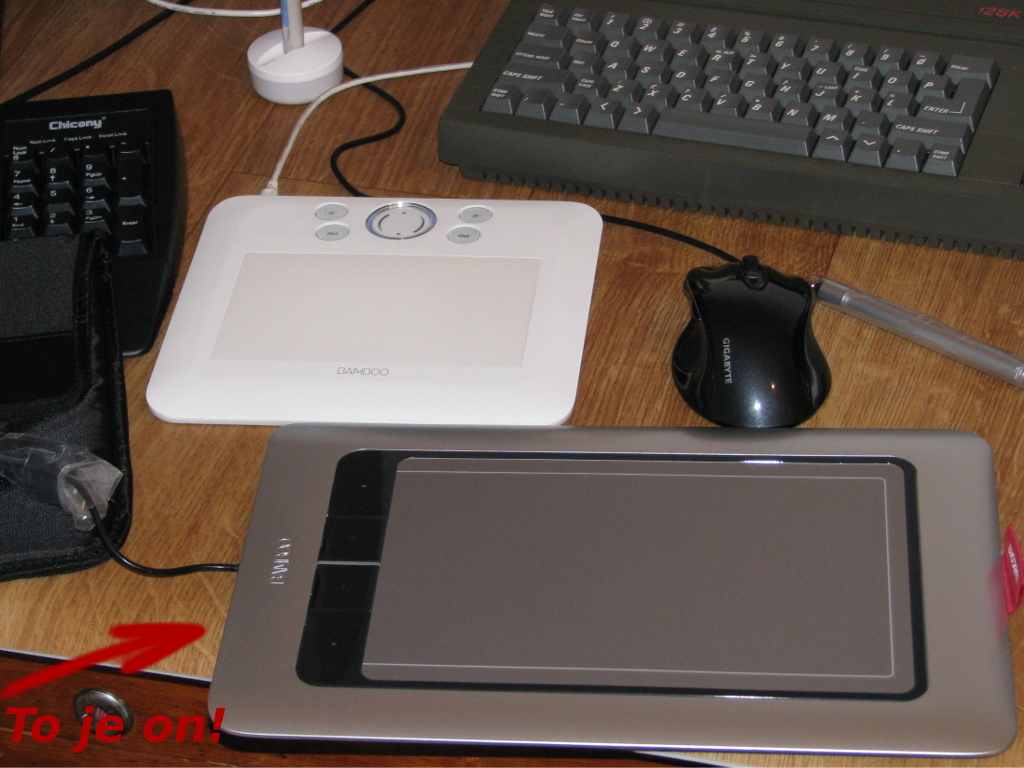

Obrázky
