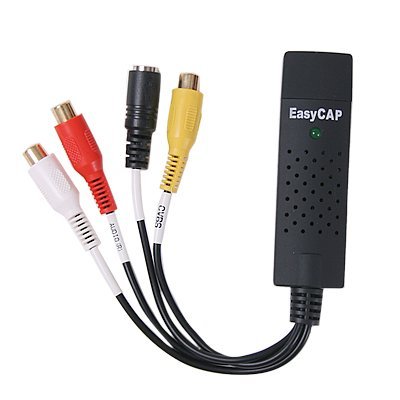

EasyCap DC60

Podpora:	kompletní
Ovladač:	v jádře
Adresa ovladače:	http://sourceforge.net/projects/easycapdc60/

Technické parametry

Zapojenie: USB 2.0
Video format: NTSC: 720 x 480 @ 30 fps; PAL: 720 x 576 @ 25 fps

720 x 576
704 x 576
640 x 480
360 x 288
320 x 240

Identifikace pod Linuxem

ID 05e1:0408 Syntek Semiconductor Co., Ltd

Postup zprovoznění pod Linuxem

Drivery su už od Ubuntu 11.10 a OpenSuse 11.4 v jadre.
Ak ich v jadre ešte nemáte, ich kompilacia a instalacia je veľmi jednoduchá a zautomatizovana, pouziva shell scripty.

Drivery uz nie su dostupné na stránkach vývoja, ale ak dáte fo vyhladávača "easycap_dc60.0.9.tar.gz", tak sa dá ešte stiahnuť na rôznych uploadoch.

Krasny navod podla ktoreho som sa zo začiatku riadil aj ja:
http://forum.wareseeker.com/linux-driver-for-easycap-usb2-0-video-capture-adapter-t56888.html

Poznámka

Moje postrehy pod Ubuntu 10.04 LTS:
***********************************

Prehranie vo VLC:
V Nasatvenia/Zvuk - výstup na Alsa (inakšie počujem pukanie)
Otvoriť snímacie zariadenie
Snímacie video zariadenie: (prázdne)
Snímacie audio zariadenie: plughw:1,0

------------------------------------

Rýchle a kvalitne zachytenie videa v realnom case pre neskorsiu upravu, pouzita aj nizsia ale rýchla kompresia (nuv kodek - Nuppel Video) aj pre slabsie CPU:

mencoder tv:// -tv driver=v4l2:device=/dev/video0:width=640:height=480:norm=PAL:fps=22:forceaudio:alsa:amode=0:adevice=plughw.1,0 -aspect 4:3 -mc 0 -oac copy -ovc nuv -o output.avi

!FPS! fps: tu treba nastaviť spravne fps. Ked sa spusti zaznám, tak mencoder vypisuje fps. Ak je nastavená vyššia hodnota(u mňa aj 25), tak obraz je trhany a po zastavení zobrazi sa počet "droped frames". Je lepšie dať trochu menej, aby po prerušení mencodera bola hodnota záporná. Toto riešenie prinesie tiež jemnejšie "interlace".
width a height: 720x576 = plny PAL /DVD
640x480 = default
amode: 0=mono, 1=stereo, 2=language1 (vstup)
oac: audio codec; copy, mp3lame, pcm (default 96kbps) a ine (mencoder -oac help)
ovc: video codec; lavc, nuv, atd (su aj ine moznosti; mencoder -ovc help )
nuv - nuppel video (kvalitna a rychla online kompresia, precita mi ho len vlc a mplayer, vhodne na neskorsiu upravu)
lavc - moznost pouzit rozne kodeky definovane v lavcopts, ale pre realtime zaznam treba kodeky malo narocne na CPU)
lavcopts: nastavenia ku lavc:
vcodec=dvvideo (asi 3x vacsi objem dat ako nuv, ale precita ho aj Kino) vhq - vyssia kvalita spracovania
aspect: doteraz to bola zbytocny parameter, az pokial som nezistil, ze nevyhnutny pre DV Kino format.
mc 0: neviem čo presne znamená ale mala by zabrániť desynchornicacii A/V. (Keeping an audio track during the video pass fixes pretty much all sync issues exept for wmv, h264 and any other codec that allows variable frame rate. In those cases using "-mc 0" fixes the sound sync. '(adding "-mc 0" for non variable frame rate codecs screws up some contents !)' )

-----------------------------------
Neskoršia konverzia z nuv do mpeg4-divx:

mencoder -oac mp3lame -lameopts cbr=192 -ovc lavc -ffourcc divx -lavcopts vbitrate=6000 -vf pp=lb -o output2.avi output.avi
pp=lb: deinterlace filter

--------------------------------------

V prípade zaznamu priamo do AVI DV formátu pre Kino:

mencoder tv:// -tv driver=v4l2:device=/dev/video0:width=640:height=480:norm=pal:fps=22:forceaudio:alsa:amode=0:adevice=plughw.1,0 -aspect 4:3 -mc 0 -oac pcm -ovc lavc -lavcopts vcodec=dvvideo:vhq -o output.avi
Pozn.:
Mam problem s audiom v Kine po par minutach prestane
(V tomto pripade je nutne pomenovat vystupny subor ako avi a povinny je aj parameter -aspect. Kvoli tomu som stratil dva dni patranim o dv kodovani. Je mozne pouzit aj predvolbu "-ovc libdv" ale treba skompilovat mplayer a nainstalovat libdv-dev. Velkost vysledneho suboru medzi oboma DV formatmi je takmer zhodna)

libdv viac vytazuje CPU ako dvvideo

-----------------------------

Ak chcete sucasne pozerat aj zachytavat, tak mne sa osvedcilo spustit zachytavanie a vysledny subor, ktory sa uklada otvorit vlc prehravacom a sledovat co sa deje. Ale ak treba kazdy vykon CPU, tak potom radsej sledovat na TV, povedzme cez anteny výstup z video prehrávača.

---------------------------------

Pozn.:
Pri 720x576 aj 704x576 divx moj stolný DVD prehravač to nezvládal

---------------------------------
PAL rozlíšenia (nie všetky podporované EasyCap):
http://en.wikipedia.org/wiki/List_of_common_resolutions

TV: 576 × 520 (4:3 aj 16:9)
VHS: 576 × 310 (4:3)
S-VHS: 576 × 520 (4:3)
SVCD: 480 × 576 (4:3 aj 16:9)
DVD: 720 × 576 (4:3 aj 16:9)

Obrázky
