ASUS M3A78-EH (chipset AMD 780G)

Podpora:	kompletní
Ovladač:	v jádře

Technické parametry

Základní deska s chipsetem AMD 780G bez vyvedených konektorů integrované grafické karty.

CPU

Podpora procesorů AMD Socket AM2+ a Socket AM2

Chipset

AMD 780G / SB700

Dle BIOSu umí hybrid crossfire, v linuxu nepodporovaný.

Paměti

Dual channel 4× 240pinové DIMM pro DDR2 1066/800/667/533MHz, maximálně 8 GB (4× 2 GB)

Sloty

• 1× PCI express x16
• 2× PCI express x1
• 3× PCI 2.2

Disky

• 1× UDMA 133/100
• 6× SATA 3Gbps

Zvuk

ALC883 High Definition 8 kanálů

USB

8× na desce, 4× na zadním panelu (balení neobsahuje ani jednu zadní USB záslepku:-/)

Síť

Gigabitová Realtek (používá modul r8169)

Rozměry desky

30.5 cm × 22.4 cm

Identifikace pod Linuxem

00:00.0 Host bridge: Advanced Micro Devices [AMD] RS780 Host Bridge
00:02.0 PCI bridge: Advanced Micro Devices [AMD] RS780 PCI to PCI bridge (ext gfx port 0)
00:06.0 PCI bridge: Advanced Micro Devices [AMD] RS780 PCI to PCI bridge (PCIE port 2)
00:11.0 SATA controller: ATI Technologies Inc SB700/SB800 SATA Controller [AHCI mode]
00:12.0 USB Controller: ATI Technologies Inc SB700/SB800 USB OHCI0 Controller
00:12.1 USB Controller: ATI Technologies Inc SB700/SB800 USB OHCI1 Controller
00:12.2 USB Controller: ATI Technologies Inc SB700/SB800 USB EHCI Controller
00:13.0 USB Controller: ATI Technologies Inc SB700/SB800 USB OHCI0 Controller
00:13.1 USB Controller: ATI Technologies Inc SB700/SB800 USB OHCI1 Controller
00:13.2 USB Controller: ATI Technologies Inc SB700/SB800 USB EHCI Controller
00:14.0 SMBus: ATI Technologies Inc SBx00 SMBus Controller (rev 3a)
00:14.1 IDE interface: ATI Technologies Inc SB700/SB800 IDE Controller
00:14.3 ISA bridge: ATI Technologies Inc SB700/SB800 LPC host controller
00:14.4 PCI bridge: ATI Technologies Inc SBx00 PCI to PCI Bridge
00:14.5 USB Controller: ATI Technologies Inc SB700/SB800 USB OHCI2 Controller
00:18.0 Host bridge: Advanced Micro Devices [AMD] K8 [Athlon64/Opteron] HyperTransport Technology Configuration
00:18.1 Host bridge: Advanced Micro Devices [AMD] K8 [Athlon64/Opteron] Address Map
00:18.2 Host bridge: Advanced Micro Devices [AMD] K8 [Athlon64/Opteron] DRAM Controller
00:18.3 Host bridge: Advanced Micro Devices [AMD] K8 [Athlon64/Opteron] Miscellaneous Control
02:00.0 Ethernet controller: Realtek Semiconductor Co., Ltd. RTL8111/8168B PCI Express Gigabit Ethernet controller (rev 02)

Postup zprovoznění pod Linuxem

Všechno funguje bez jakéhokoliv pracného přičinění

Jádro 2.6.22 - nefunkční síťovka, pomohlo stažení ovladače z webu realteku a kompilace dle přiloženého readme. Jádro ovšem sveřepě nahrává nefunkční modul r8169, přeložený je r8168. Vyřešil jsem smazáním souboru r8169 v /lib/modules/2.6.22/net a vytvořením symlinku na r8168 s názvem r8169.

Poznámka

S touto deskou jsem měl závažné problémy s USB, které svévolně permanentně „umíralo“. Těžko říct, zda se jednalo o kusovou, sériovou, či totální závadu; každopádně jsem desku vyreklamoval a vyměnil za ASRock s chipsetem nVidia.

Občas problém s USB klávesnicí, při POSTu tvrdí, že žádnou nenašel.

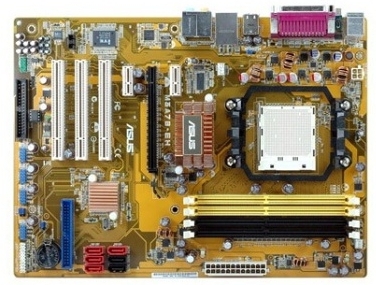

Obrázky
