Dotaz: Co je tahle mikroskopická elektronická součástka? K čemu to je?

[JiK]

Na paměťovém chipu do notebooku je taková miniaturní součástka. Napřed jsem si dokonce myslel, ze to je jen kousek cínu nebo zrnko prachu. Nicméně, je to asi miniaturní smd součástka. Nějaká.

Vyfotil jsem to na druhem chipu. Na tom prvním to nějak upadlo, když jsem ten modul zasazoval do desky. Mate někdo tušení, co to je a k čemu to je na pametovem modulu?

Zda se, ze MacBook novou paměť najde i bez toho kousku, a ze nějak běží. K čemu to tedy je?? Jake můžou být důsledky, když je to zlomené nebo upadnute?

Odpovědi

[xkucf03]

Příloha:

• 9-DF83677-8-A3-A-4736-BF8-D-6285178-A554-B.jpg (97105 bytů)

Speciálně tobě to tam asi dali Rusové, aby tě mohli ovládat, takže je dobře, že to upadlo.

Jinak tohle bývají SMD kondenzátory (případně to může být odpor, ale tohle vypadá spíš na kondenzátor). Takové dobrovolné/povinné příslušenství k čipům. Často to může fungovat i bez nich, ale není to ideální. Jestli máš to původní, co upadlo, tak bych to tam zkusil připájet. Jestli ne, tak změřit a dokoupit podle toho druhého modulu, nebo najít dokumentaci k tomu čipu a zjistit doporučenou hodnotu… a nebo tu paměť prostě reklamovat.

[Jendа]

Blbý je že MLCC kondíky rády interně praskají ("mlcc capacitor crack"), takže když se jim přihodí nějaká takováto nehoda, tak buď nefungují nebo se v horším případě zkratují. Prohlásil bych že je to na filtraci napájení a dal tam 100n.

[JiK]

nemam koule to zkusit opravit. Amazon posle novy a ja jim vratim tenhle.

Ale sokuje mne, ze to funguje i bez toho, nikdy jsem si nemyslel, ze muzu z plosneho spoje neco ulomit/nechat upadnout nejaky komponent a ze to bude fungovat i bez nej. Co presne to teda mohlo asi tak delat na tom pametovem chipu?

[JiK]

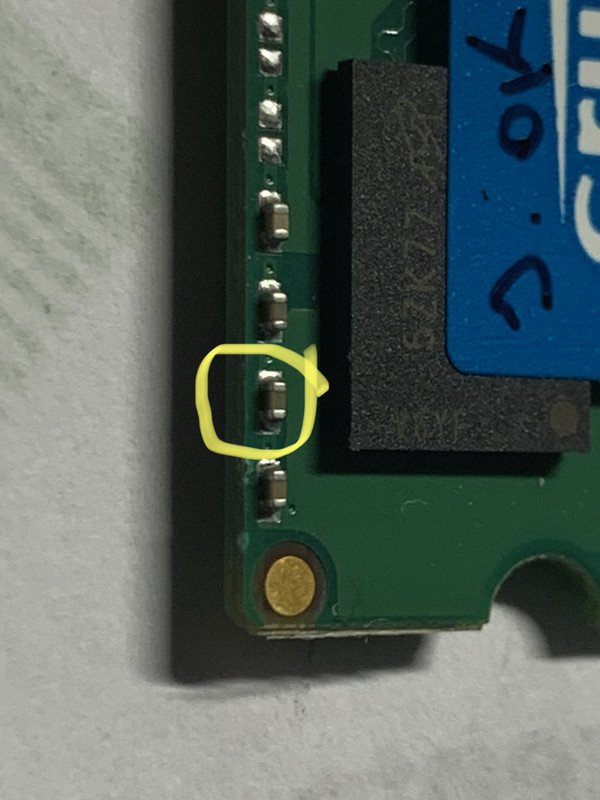

Tady je lepší fotka.

[R]

Je to blokovaci kondenzator v napajani. Vacsinou nevadi, ked sa urve. Zostalo ich tam este dost (pri kazdom cipe na module).

[MarV]

Jak už zde padlo, tak je to kondenzátor a s největší pravděpodobností "blokovací". Logické obvody potřebují pro překlopení mezi 0/1 dodat energii a samozřejmě to musí být rychle. Každý vodič má indukčnost a čím delší tím je indukčnost větší. Indukčnost obecně brání rychlým změnám proudu (pro střídavý proud se chová obdobně jako odpor pro stejnosměrý). Dlouhý vodič (cestičky na desce) od zdroje počítače až k čipu pak nedokáží přenést požadovanou energii. Kondenzátor blízko u čipu pak slouží jako lokální zdroj, ze kterého se hradí krátké impulzy. Virtuálně se tím zkrátí vzdálenost mezi zdrojem a čipem. Takových kondenzátorů bývá po cestě a na samotné desce pamětí více paralelně, takže je tam šance, že to bez něj fungovat bude a nepoznáte rozdíl. Může to být více citlivé na rušení, způsobovat vyšší chybovost nebo selhat v nějakých extrémních případech ...

[Pepi]

No že to upadlo nic to neznamená, protože Putin tě již má v databázi tvoje DNA a ovládá tě. Možná Fyjala s Rakušanem by mohli poradit!

[Peter Golis]

To je tá súčiastka, čo omylom odpálila jeden z pamäťových slotov?

[JiK]

urcite ne. tahle upadla kdyz jsem tam daval novou pamet. a upadla z jednoho z tech "novych" chipu...byla klika, ze jsem ji videl a nasel. fakt to vypadalo jak zrnko prachu nebo spiny.

[fedorac]

kondik. ale ono se to drive ci pozdeji stejne posere, i kdyz se neurve ...

google tin whiskers images

Slava RoHS ;)

Roll back the lead-free initiative: 12 ROHS myths

[Max]

Řekl bych, že RoHS není taková kejda jako dřív a 10 let hw vydrží. A pak už stejně morálně zastará.
Zdar Max
