Dotaz: Tvorba grafu

[robotics]

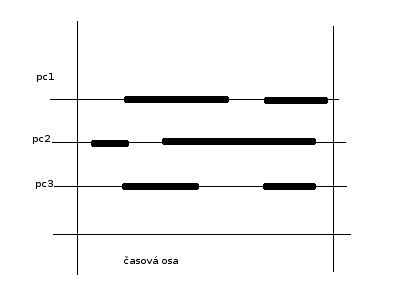

Příloha:

• graf.png (0 bytů)

Dobrý den,

mám takovej  záludný dotaz. Jelikož se mi to nepodařilo v OpenOffice v calc, tak bych potřeboval poradit jak vytvořit následující graf viz. příloha a v čem? V příloze je takový hrubý náčrt. Prostě Tři počítače, dole časová osa a ty tučné čáry sou doba odkdy do kdy byly zapnutý.

Předem děkuji za každou radu.

Odpovědi

[Franta Hanzlik]

ploticus.sourceforge.net/gallery/gall.hbars.html#timeline ?

[robotics]

Děkuju to je ono! Ale problém je, že nevím jak to v tom udělat . Sice tam sou příklady, ale když to zkopíruju např.:



// Contributed by Scott Ostrander ostrande@berbee.com


#proc page
pagesize: 8.5 9.6
#if @DEVICE in gif,png
  scale: 0.6
#endif

#proc getdata
  delim: comma
  file: sess03022000.dat

#proc areadef
  title: ADSM Sessions 03/02
  areaname: whole
  xscaletype: time hh:mm:ss
  xrange: 00:00 06:00
  yscaletype: categories
  ycategories: datafield 4
//  frame: bevel

// #proc originaldata

#proc yaxis
  stubs: categories
  grid: color=powderblue

#proc xaxis
  stubs: inc 30
  stubformat: hh:mm
  grid: color=orange style=2
  label: Hour of Day

#proc bars
  axis: x
  locfield: 4
  segmentfields: 2 3
  barwidth: 0.035
  tails: 0.05

Pak tam je napsáno že mám spustit příkaz:

pl -gif sess.htm

ale takovej příkaz tam žádnej nemám i když sem si plactius nainstaloval. A kde mám vzít podle toho zdrojáku ten soubor file: sess03022000.dat?

[l4m4]

==> line1.dat <==
1 1 4 8
1 1 12 16

==> line2.dat <==
2 2 1 3
2 2 4 15

==> line3.dat <==
3 3 4 10
3 3 12 17

==> plot.gpi <==
set style data xerrorbars
set xrange [0:20]
set yrange [0:4]
set grid noxtics
unset key
set ytics ("pc1" 1 0, "pc2" 2 0, "pc3" 3 0)
set style line 1 ps 0 lw 5 lc rgb '#008000'
set style line 2 ps 0 lw 5 lc rgb '#e00000'
set style line 3 ps 0 lw 5 lc rgb '#0040c0'
plot \
  'line1.dat' u 1:2:3:4 ls 1, \
  'line2.dat' u 1:2:3:4 ls 2, \
  'line3.dat' u 1:2:3:4 ls 3

Fantazii se meze nekladou...

[robotics]

To je pro ten ploctius?

[masomlejn]

To vypadá na krmení pro gnuplot

[robotics]

Tak sem to zkusil a výstup bohužel error:

        Send bug reports and suggestions to <http://sourceforge.net/projects/gnu
plot>


Terminal type set to 'windows'
gnuplot> load 'J:\gnuplot\tovarna\mfi.plt'

gnuplot> ==> line1.dat <==
         ^
         "J:\gnuplot\tovarna\mfi.plt", line 1: invalid command

gnuplot>





V tom mfi.plt je ten kód tvůj.

[l4m4]

To jsou tři datové soubory + skript.

[robotics]

To mi přijde jednoduší ten Ploctius. Jen nevím proč mi to nejde když tam přidám další PC2.

[l4m4]

Normálně má člověk data a vykreslovací skript oddělená, ale mně je to jedno...

[robotics]

U ploticuse můžou být data a skript taky oddělená :-).

[robotics]



#proc getdata
  file: sess03022000.dat



[robotics]

A když to zkouším v ploctiusu ten můj kód, tak to vypíše tohle



Warning, category specification within proc areadef is deprecated in 2.40 in
or of proc categories





Kód:

#proc page
pagesize: 8.5 9.6
#if @DEVICE in gif,png
  scale: 0.6
#endif

#proc getdata
  data:
      PC1 06:06 06:58

#proc areadef
  title: MFI sezeni 07/09/09
  areaname: whole
  xscaletype: time hh:mm
  xrange: 00:00 24:00
  yscaletype: categories
  ycategories: datafield 1
//  frame: bevel

// #proc originaldata

#proc yaxis
  stubs: categories
  grid: color=powderblue

#proc xaxis
  stubs: inc 30
  stubformat: hh:mm
  grid: color=orange style=2
  label: Hour of Day

#proc bars
  axis: x
  locfield: 3
  segmentfields: 2 3
  barwidth: 0.035
  tails: 0.05



[robotics]

Porblém je, že jakmile tam dám další PC tak to spadne.

Kód:



#proc page
pagesize: 8.5 9.6
#if @DEVICE in gif,png
  scale: 0.6
#endif

#proc getdata
  data:
      PC1 06:06 06:58
      PC2 06:50 08:00
#proc areadef
  title: Martin sezeni 07/09/09
  //rectangle: něco něco šíře_sloupců výška_tabulky něco nebo nevím
  areaname: whole
  xscaletype: time hh:mm
  //xrange: začátek_rozpětí_času_osyX konec_rozpětí_času_osyX
  xrange: 06:00 20:00
  yscaletype: categories
  ycategories:
      PC1
      PC2
#proc yaxis
  stubs: categories
  grid: color=powderblue

#proc xaxis
  //stubs znamená asi po kolika minutách má jít čas
  stubs: inc 30
  stubformat: hh:mm
  grid: color=orange style=2
  label: Cas

#proc bars
  axis: x
  segmentfields: 2 3
  barwidth: 0.1
  tails: 0.05

[robotics]

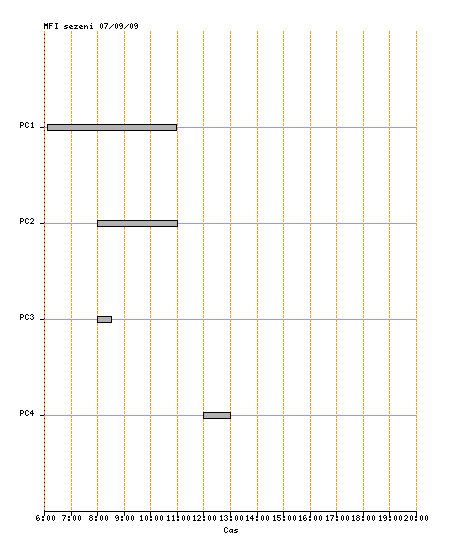

Příloha:

• out.gif (0 bytů)

Tak sem postoupil, viz. příloha.

Kód:

#proc page
pagesize: 8.5 9.6
#if @DEVICE in gif,png
  scale: 0.6
#endif
#proc getdata
  data:
    PC1 06:06 10:58
    PC1 13:00 16:OO
    PC2 08:00 11:00
    PC3 08:30 08:00
    PC4 12:00 13:00
//musí být na konci prázdnej řádek!
#proc areadef
  title: MFI sezeni 07/09/09
  //rectangle: něco něco šíře_sloupců výška_tabulky
  areaname: whole
  xscaletype: time hh:mm
  //xrange: začátek_rozpětí_času_osyX konec_rozpětí_času_osyX
  xrange: 06:00 20:00
  yscaletype: categories
  ycategories:
        PC1
        PC2
        PC3
        PC4
      #proc yaxis
  stubs: categories
  grid: color=powderblue
#proc xaxis
  //stubs znamená asi po kolika minutách má jít čas
  stubs: inc 60
  stubformat: hh:mm
  grid: color=orange style=2
  label: Cas
#proc bars
  axis: x
  locfield: 1
  segmentfields: 2 3
  //barwidth: tloušťka baru
  barwidth: 0.1
  //tails: okraje baru
  tails: 0.05


Nefunguje aby tam byl další čas pro PC1 . CO s tím? HELP

[robotics]

HOTOVO! aLELŮJA.

Tak sem tam měl místo nul písmeno O .  U tý druhý položky pro PC1.

[robotics]

Akorát nevím co znamená položka locfield

http://ploticus.sourceforge.net/doc/bars.html

[Ash]

Imho pozici baru na ose x, pokud by vám třeba nevyhovovalo automatické postupné řazení. Jen tipuji.

[Ash]

(Týkalo by se spíš grafů se svislými sloupečky.)

[robotics]

Každopádně když to tam není, tak to nezobrazuje další časy pro jednotlivé položky. Např pro PC1 to zobrazí jen jednu dobu zapnutí , ale další časy pro PC1 už ignoruje.
