Dotaz: lenovo lt1421 a RPPI 4 4GB

[pavel]

Příloha:

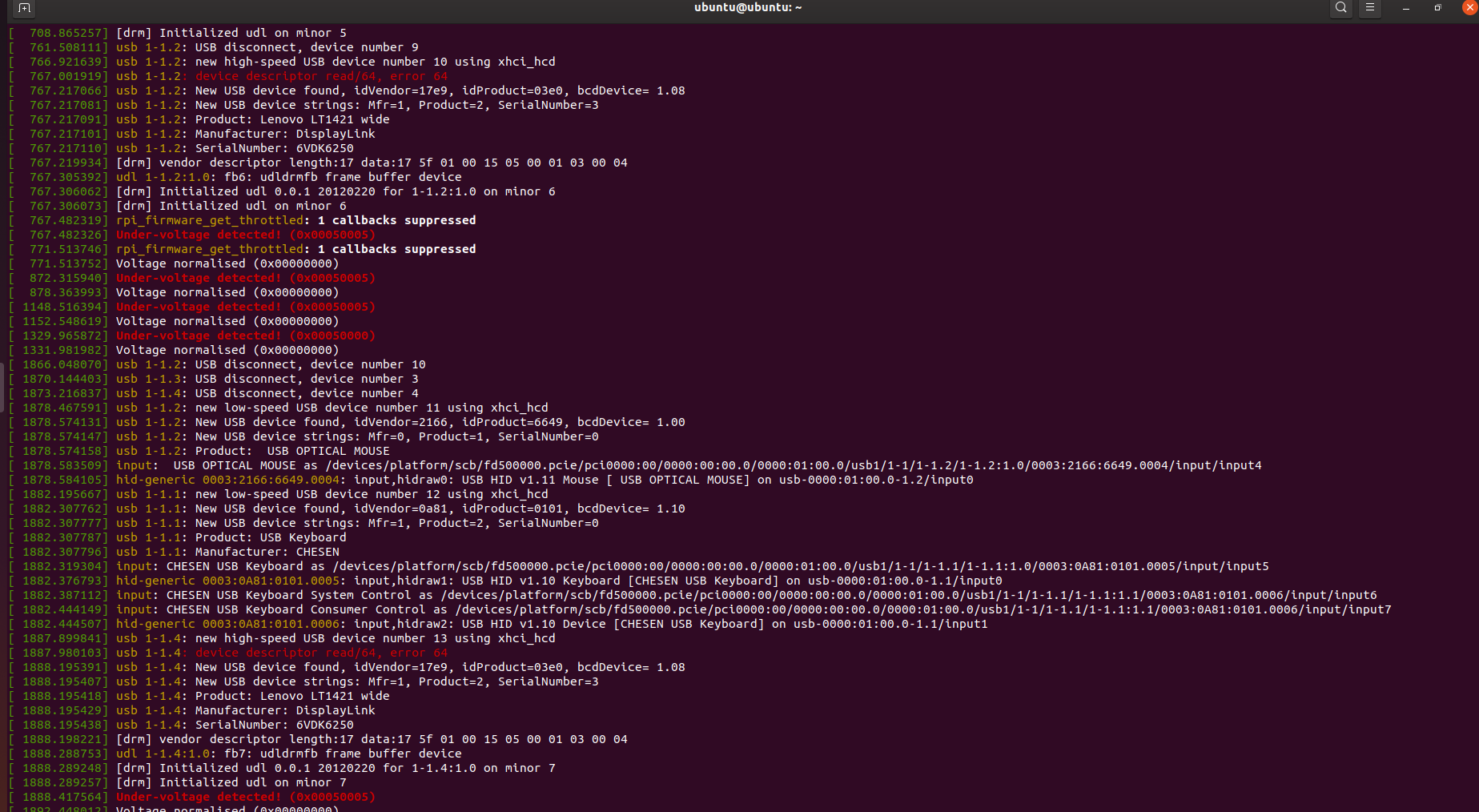

• 2019-11-19_20-13.png (350065 bytů)

tu je vypis po yadani prikayu desmeg

Odpovědi

[pavel]

Příloha:

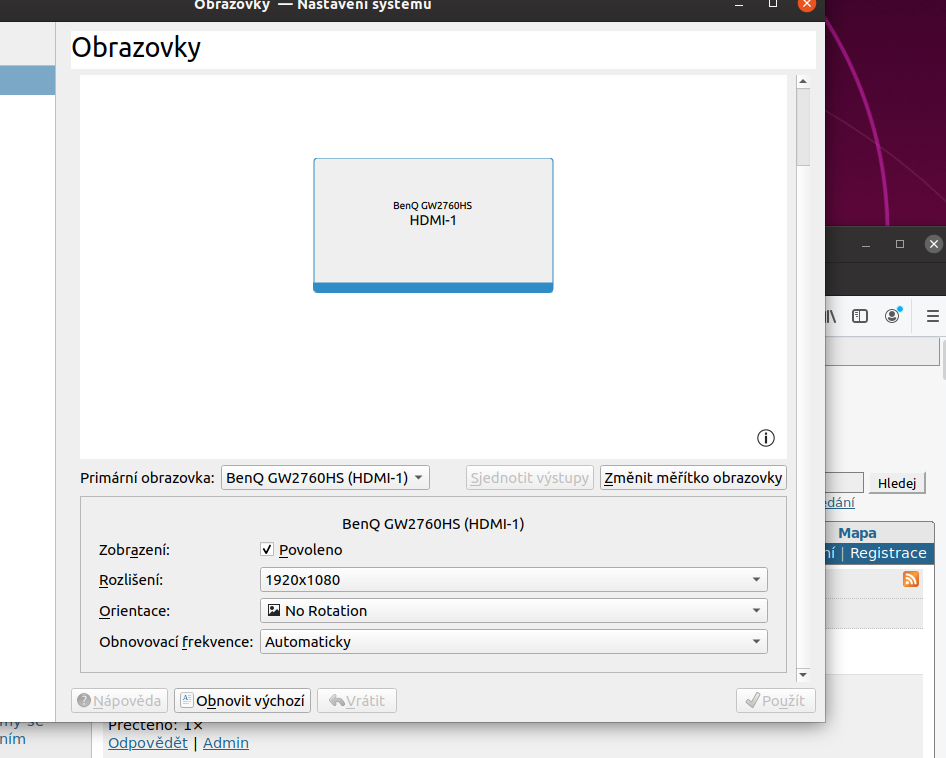

• 2019-11-19_20-17.png (97759 bytů)

spravce zarizeni usb monitor nedetekuval,prosim o rady jak dale,zarizeni ani neblika je total zhasnute

[Honza]

A problem je? Kazdopadne, at je jakykoliv, tak prvni problem je, ze mas nejaky podradny zdroj, ktery napaji rPi. Pouzij poradny podle specifikaci.

[pavel]

mam 3,4 A zdroj,ale objednany mam i 4,7 A zdroj...zatim tedy 3,4 zdroj

[Petr Fiedler]

Tak to je divné. Nerozumím tomu tak jako ostatní, ale 3,4 A by IMHO mělo stačit.

[pavel]

Mel sem pripojenou klasickou velkou dratovou klavesnici a mys.Ted co sem zapojil bezdratovou klavesnici s touchpadem tak zatez proudu klesla a myslim ze 3,4 A bude stacit...

[Petr Fiedler]

No a funguje ti to teda (monitor)?

[pavel]

Ted presneji receno "dioda" na lenovo LT 1421 sviti ale nesviti plocha.Myslim ze proudem odberem to asi nebude,pokud je 3,4A napajec.

[Petr Fiedler]

Dej sem znovu výstup příkazu dmesg. Ale vlož jej sem. Veškerý text v terminálu přetáhneš myší > pravomyš > "kopírovat" a pak až budeš odpovídat, tak klikneš nahoře nad editorem na [code] > v editačním poli se objeví [code][/code] a vložíš to doprostřed toho. To je celé. Nic na tom není.

[pavel]

Příloha:

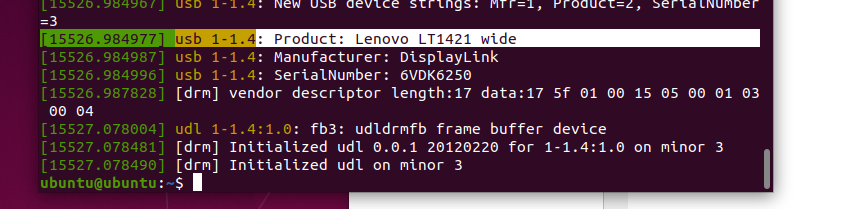

• 2019-11-20_19-18.png (61806 bytů)

tu

[Petr Fiedler]

Oprava: ne [code][/code], ale [pre][/pre].
A proč jsi to sem nevložil celé?

[Petr Fiedler]

No teď to vypadá, že šťávy to má dost. Počkej, až se ti MadCatX vyjádří k výstupu xrandr --listproviders.

[MadCatX]

Kromě toho, že máš pro to RPi asi nedostačující zdroj (několik varování o podpětí) se zdá, že systém ho vidí a ovladač udl je zaveden. V tom případě pošli

xrandr --listproviders

měl by tam být vidět.

[k3dAR]

pro RPi mozna zdroj by stacil, ale ten monitor ma z USB i napajeni a chce ~1A

[MadCatX]

Aha, to bude asi ten důvod, proč se mu ten displej ani nerozsvítí. Co koukám do dokumentace, maximální odběr z USB na RPi4 je 1,2 A, takže jestli k tomu má připojenou ještě klávesnici s myší, dost možná to ten limit překročí.

Pokud je to tenhle displej, zdá se, že sežere něco mezi 0,85 - 1 A. Každopádně bez 3 A zdroje bych se o nic dalšího nepokoušel.

[Petr Fiedler]

Zdroj, na který jsem odkázal je 4 A. Mám jej a vše je v pohodě.

[pavel]

Příloha:

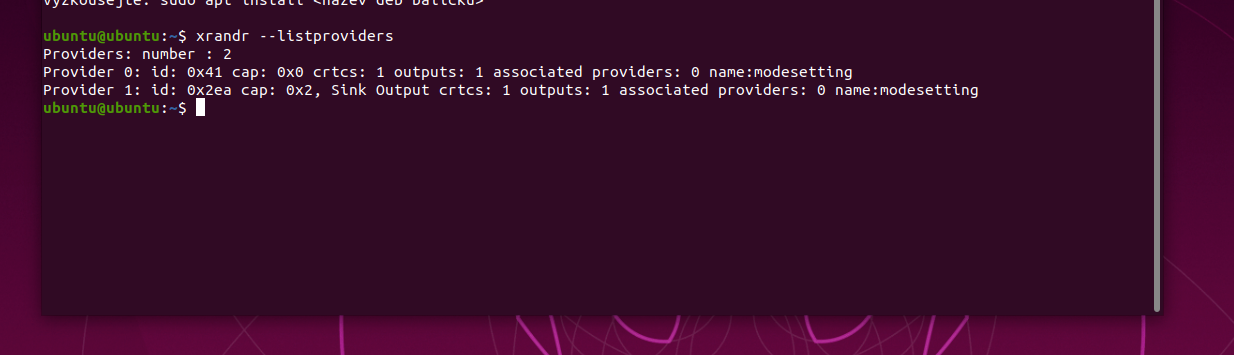

• 2019-11-20_13-54.png (111513 bytů)

tadz mam vypis

[k3dAR]

zkus:

xrandr >xrandr-vystup1.txt
xrandr --setprovideroutputsource 1 0
xrandr >xrandr-vystup2.txt

a vyzkousej zda v nastaveni Displeje nebudou oba, pokud ne, dej sem do prilohy oba soubory xrandr-vystup1.txt a xrandr-vystup2.txt

resp. jeste muzes zkusit sam porovnat oba txt soubory a kdyz v druhem bude navic(tzn. krome toho co bylo, asi HDMI-0) nejake jmeno vedle ktereho je connected tak:

xrandr --output tojmeno --auto

[pavel]

Příloha:

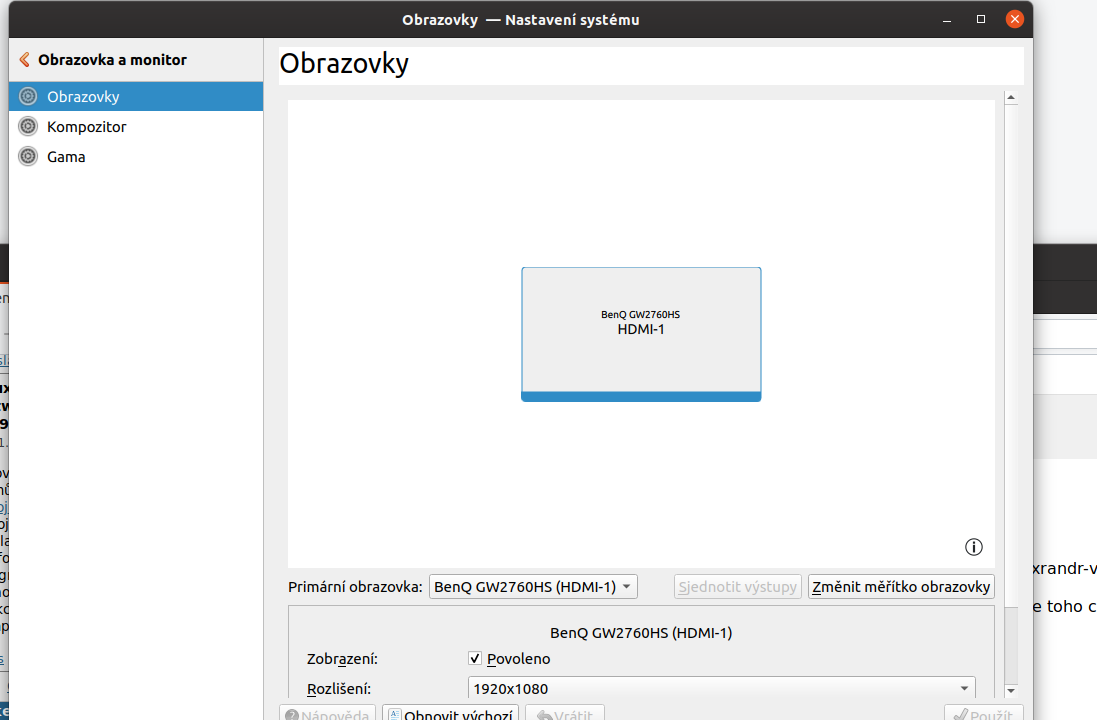

• 2019-11-21_17-05.png (66262 bytů)

neni tam volba zadneho dalsiho vystupu

[MadCatX]

Tož dodej ty výpisy, jak říkal k3d4r, jinak je to fakt na křišťálovou kouli.

[pavel]

Kdybych si koupil naky novejsi Asus displaylink moniturek,asi by to chodilo i stim displaylink.zip ovladacem ne ?

[MadCatX]

Nejdřív všechno restartuj a udělej, co ti radil k3dAR tady.

Kdyby sis chtěl koupit jiný displej, vezmi spíš něco s akumulátorem a HDMI, protože to ti bude chodit hned a bez problémů. Ten binární DisplayLinkový ovladač má zásadní omezení v tom, že se displej musí připojit až *po* startu systému a vždycky ručně nahodit. Není mi jasné, jak bys tohle chtěl dělat někde v terénu. Ta starší specifikace, která funguje s modulem udl, by měla být OK a když se ti to povede nastavit, mělo by to "držet".

[k3dAR]

delal jsi to uz v minulem valkne ktere se (nejen) kvuli tomu natahlo do kilometru,
kdyz pisu: vyzkousej zda v nastaveni Displeje nebudou oba, pokud ne, dej sem do prilohy oba soubory xrandr-vystup1.txt a xrandr-vystup2.txt
tak to nepisu ze srandy, ale nezajima me screen nastaveni displej(tam ti verim), ale prave ty txt soubory, ktere si nevim proc proste neprilozil

[NN]

Mozna by byl lepsi vystup:

xrandr --current

Viz DisplayLink z dokumetace Archlinuxu.

[pavel]

Tohle mam napsat do terminalu ano?

[pavel]

Příloha:

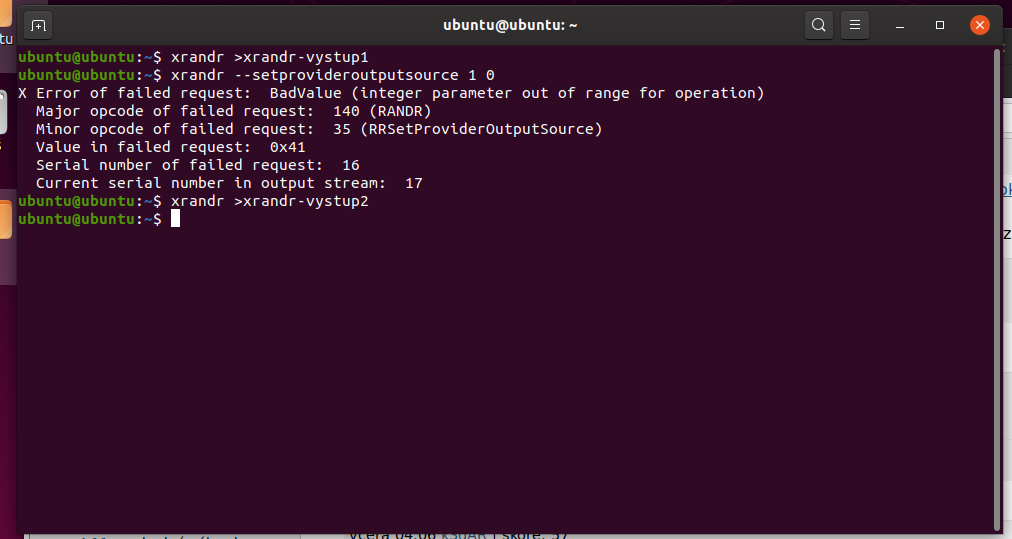

• 2019-11-22_16-59.png (63034 bytů)

tadz

[pavel]

Příloha:

• xrandr-vystup1 (656 bytů)

tadz

[pavel]

Příloha:

• xrandr-vystup2.txt (656 bytů)

tadz

[pavel]

Příloha:

• 2019-11-22_16-59.png (63034 bytů)

tu

[pavel]

tak na hdmi1 visi muj hdmi moniturek benq

[NN]

To je, ale bohuzel vsechno. Prosel bych to cele znova v poradi:

a] modprobe udl
b] Zapojim monitor.
c] dmesg
d] xrandr --listproviders
e] xrandr --current
f] xrandr --setprovideroutputsource 1 0

a pripadne sem nakopiruj CRT-C/ CRTL-V, nahore klikni na <pre>.

[pavel]

Vyzkousim,mozna byla chyba,ze sem ten moniturek lenovo 1421 mel zapojenej k usb furt.Jeste sem nasel neco tady,tady se nekdo pokousel to zprovoznit na stare raspberry pi ..... https://www.igorkromin.net/index.php/2015/03/14/lenovo-lt1421-usb-displaylink-monitor-on-a-raspberrypi/ ...

Musim napsat,ze na RPI 4 4GB,pod raspbianem ze zari monitor se rozsviti a visi tam ten cernobilej artefakt-

[TechnikTom]

Všimněte si, že to má připojené přes napájený USB HUB. A taky někde píšou, že když už to rozchodí, tak s připojeným monitorem systém nenaběhne...

[Petr Fiedler]

A co tam teď tedy máš? Raspbian, nebo to Ubuntu?

[pavel]

ted jak to tu stelujem tak mam "ubuntu",rasbian buster sdhc v supliku..ale vim ze se to rozviti pod "buster"..vyzkouseno a zobrazi to ten artefakt cernobilej..

[Petr Fiedler]

Kup si tenhle.

[TechnikTom]

Tady co jsem jen tak zběžně našel pokusy o rozchození USB monitoru, tak museli překompilovat kernel ...

A nebo toto:

https://support.displaylink.com/knowledgebase/articles/1883065-using-arm-binaries-on-raspbian-on-raspberry-pi

[Petr Fiedler]

Nevím, jestli by mu fungovalo raspi-config, když tam nemá Raspbian, ale Ubuntu?

[pavel]

Image raspbian buster mam na druhe microsxd karte..Jestli se to nepodari zprovoznit pod ubuntu,klidne prejdu pod rasbian buster..HDMI monitorek az asi jako posledni reseni ponevadz hdmi malickate monitorky musi mit svoji vlastni AC napajec,oproti usb monitorku,ktery je mozno napajet pres (2usb kabel v jednom,dve koncovky na USB-A)cili neni potreba baterka v monitorku a el. zastrcka..

[Petr Fiedler]

Jasně.

Je to tvoje věc, ale já bych ti rozhodně doporučil Raspbian. To už ti ale někdo v jíném vláknu myslím psal.

Udělej tohle a vlož sem ty výpisy. Ale výpisy, ne fotky.

[k3dAR]

pro info... ten DisplayLink oficialni binarni ovladac co se ti nedarilo tejden rozbalit, je urcen pro zarizeni s USB3 kde se pouziva novejsi generace chipu a zaroven (alespon dle stranek vyrobce) vyzaduje Ubuntu...

protoze ale ty mas starsi generaci chipu na USB2, je ten ovladac i Ubuntu zbytecne a jak si uz sam zjistil, v Rasbianu ten displaylink(usb2) opensource ovladac je jiz pripravenej/primo v jadre a tak je idealni to rozbehavat v Raspbianu(Buster) kterej je mnohem vice odladenejsi nez to RPi Ubuntu...

[pavel]

Příloha:

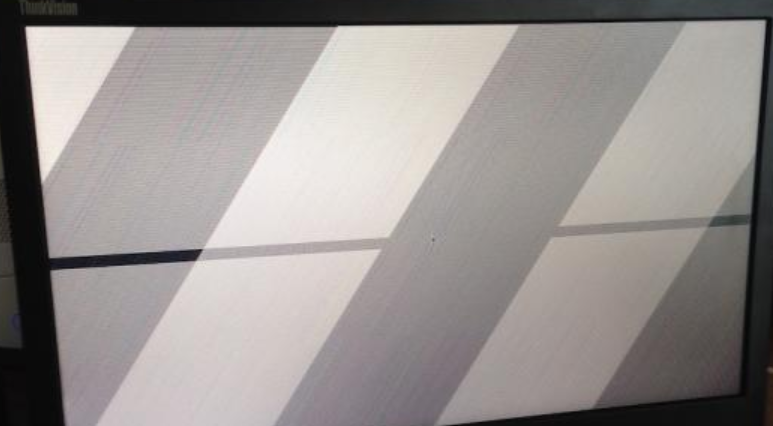

• Výstřižek233.PNG (365743 bytů)

Takto se my to rozvitilo pri pripojeni k "rasbian buster",bez nejakeho dalsiho instalovani cehokoliv.

[k3dAR]

nevim zda je to nejvhodnejsi i ted, nebo to bylo v dobe psani toho zapisku(vhodnejsi budem kdyztak resit az pak), ale vytvoril si jak tam pise soubor /usr/share/X11/xorg.conf.d/60-plugable.conf s obsahem:

Section "Device"
  Identifier "uga"
  driver "fbdev"
  Option "fbdev" "/dev/fb1"
  Option "ShadowFB" "off"
EndSection
Section "Monitor"
  Identifier "monitor"
EndSection
Section "Screen"
  Identifier "screen"
  Device "uga"
  Monitor "monitor"
EndSection
Section "ServerLayout"
  Identifier "default"
  Screen 0 "screen" 0 0
EndSection

vytvorit to musis "jako root", tzn. pres "sudo nejakejeditor", kdyz nainstalujes ten midnight commander:

sudo apt install mc

tak vytvoreni/editace souboru:

sudo mcedit /usr/share/X11/xorg.conf.d/60-plugable.conf

vlozis ten text ze schranky prava mys a vlozit a ulozis to klavesou F2...

[NN]

Pozor na spravny framebuffer device. Ve vypisu dmesg nahore to je /dev/fb3..

[pavel]

Takze to shrnu rasbian buster

za 1) musim naistalovat MC to udelam sudo apt install mc

2)co pak? mam napsat do terminalu sudo mcedit /usr/share/X11/xorg.conf.d/60-plugable.conf ??

[Petr Fiedler]

Mělo by to být takto:

# Spusť terminál a aktualizuj dostupné balíky. V terminálu dáš:

sudo apt update

# Nainstaluj Midnight Commander. V terminálu dáš:

sudo apt install -y mc

# Vytvoř soubor 60-plugable.conf pomocí Midnight Commander editoru. V terminálu dáš:

sudo mcedit /usr/share/X11/xorg.conf.d/60-plugable.conf

# Přetáhni myší následující text:

Section "Device"
  Identifier "uga"
  driver "fbdev"
  Option "fbdev" "/dev/fb3"
  Option "ShadowFB" "off"
EndSection
Section "Monitor"
  Identifier "monitor"
EndSection
Section "Screen"
  Identifier "screen"
  Device "uga"
  Monitor "monitor"
EndSection
Section "ServerLayout"
  Identifier "default"
  Screen 0 "screen" 0 0
EndSection

# Zkopíruj jej do schránky > pravomyš > "Kopírovat" a vlož jej do toho Midnight Commander editoru, který jsi v předchozím kroku otevřel > pravomyš > "Vložit" a právě vytvořený konfigurační soubor ulož pomocí klávesy F2.

Jenže: výpis dmesg, který jsi sem vložil se týkal Ubuntu a teď tam máš Raspbian, takže nevím, jestli je správně fb3 (frame buffer). Takže než se do toho pustíš, tak ještě jednou spusť dmesg a podívej se, jestli je tam fb3 tak jako tady (čtvrtý řádek odspodu. Pokud tam bude fb3, tak můžeš provést to co jsem psal výše. Pokud tam ale bude místo fb3 např. fb1, tak to musíš upravit v tom textu, než jej zkopíruješ do schránky. Jedná se o řádek Option "fbdev" "/dev/fb3".

[pavel]

Ted si nejsem jisty,ale myslim ze jsem ta v tom rasbianu nechaval "fb3"...v tom upravitelnem souboru..A co se tyce toho dmesg tak v ubuntu for arm 19.10..se to hlasilo fb15 nebo fb17,jednou to dokonce nabehlo v botu jako hlavni monitor,ale pri logovani se to zaseklo,black screen a vytuhnuti mysi.Neco v tom ubuntu brani tomu ovladaci..jestli to nebude ten "grafics unzip ovladac"..Je otazka jestli se to netriska v tom ubuntu ty dva ovladace,ten stary UDL a ty novy pro USB3..Co se tyce te pravomysi to my moc nefungovalo protoze pouzivam bezdratovou klavesnicku s touchpadem tak sem to musel vsechno prepisovat rucne..

[Petr Fiedler]

...v tom upravitelnem souboru.

Není to soubor upravitelný, ale konfigurační. A říká se mu tak proto, protože jednotlivé programy v něm mají uloženou svojí konfiguraci (nastavení). Takže když nainstaluješ nějaký program, např. Sambu a budeš jí chtít nakonfigurovat, tak upravíš její konfigurační soubor /etc/samba/smb.conf.

Co se tyce te pravomysi to my moc nefungovalo protoze pouzivam bezdratovou klavesnicku s touchpadem tak sem to musel vsechno prepisovat rucne..

A u toho touchpadu nejdou zmáčknout spodní rohy?

[Petr Fiedler]

Ještě jsem si uvědomil, že na klávesnici je mezi prvým ALT a pravým CTRL klávesa, která funguje jako pravomyš. Vyvolává tzv. kontextové menu. Takže když přetáhneš myší nějaký text a stiskneš tu klávesu, tak se objeví to, co by se objevilo po stisknutí pravomyši

[pavel]

Slava uz to fachci!!! Akorat pri rebotovani musi byt pripojeny i HDMI monitor,ktery pri najeti jakoby pohasne do black outu ale porad jakoby tam je a prenasi zvuk z raspberry do HDMI HDMI monitoru.Mozna proto ze Lenovo 1421 nema repracky..Kdyz se HDMI monitor odpoji samostnej USB monitor skonci botovani hlaskou a nenaskoci plocha.Jeste zkusim cistou instalaci,ted ale nemam dalsi volnou sdhc kartu pri ruce..K vykonu systemu raspberry s usb dysplaylink monitorem,vsiml sem si velkeho zatizeni v systemu raspbian buster..Je otazka jak by se to chovalo v tom ubuntu po pripojeni uSB3 asus displaylink monitorku..A nebo jestli by to neslo Xorg11 nastavit i v tom ubuntu ktere je vicero user friedly..a je to jina graficke..Tak vam dekuji za pomoc

[Petr Fiedler]

A jak jsi to rozjel Pavle?

[k3dAR]

ten ovladac pro displalink-usb3 muzes odinstalovat pomoci:

sudo displaylink-installer uninstall

[k3dAR]

a jeste zkontroluj ze se ti nenatahuje starsi verze toho open ovladace s nazvem udlfb:

dmesg | grep -i udlfb

(radeji)po restartu a viditenem obrazu na USB LCD, pokud ten prikaz nezobrazi nic, tak je to ok (=udlfb se nenatahuje)

[k3dAR]

@TechnikTom

Tady co jsem jen tak zběžně našel pokusy o rozchození USB monitoru, tak museli překompilovat kernel ...

A nebo toto:

https://support.displaylink.com/knowledgebase/articles/1883065-using-arm-binaries-on-raspbian-on-raspberry-pi

to je KB o verzi 4.4 ktera byla uz pro ty USB3 prevodniky, on ma USB2 a kernel/mainline ovladac, viz

aktualni Raspbian si myslim ze ovladac zkompilovanej ma, jinak by se mu ani neukazoval v dmesg/xrandr a nenahodil obraz (i kdyz jen ty cb pruhy v tom jeho odkazu pise, ze se pruhy na chvili zobrazej a pak to preblikne na X.Org/Plochu, coz tazateli podle me ne protoze nema pridanej ten xorg conf
