Dotaz: atmega, input, plus

[Bagřík]

Táta dělá nějaký zapojení s atmega8, který by mělo regovat na senzor. Ten má výstup plus 1, když na čidlu něco je a 0, když tam nic není. To potřebuje přivést na vstup do obvodu. Tam se má asi přivést mínus (?), co s tím?

Odpovědi

[Jendа]

Použil bych logaritmy.

To je to nejlepší, co ti můžu s tímto popisem problému poradit.

[Bagřík]

Příloha:

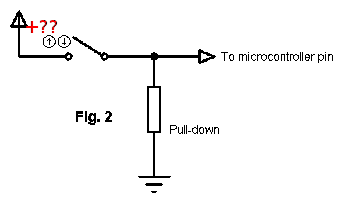

• 37_1290066934.png (2164 bytů)

Já našel nějakej obrázek, jestli můžeš kouknout. Když vezmu, že se ten senzor chová jako vypínač propouštějící plus. Ten obrázek tam nemá napsanou polaritu, červeně jsem tam připsal plus, kde si myslím, že by mohlo být plus, když se to tak zapojí mohlo by to fungovat? Nebo je to kravina a zkratuju to? Na tom pinu k procesoru by mělo být mínus. Jestli je tam jednička nebo nula pro stav senzoru mě je jedno, v programu to půjde otočit.

[Bagřík]

No nic, nakonec tam dal tranzistor, co mu tam propustí mínus, když se na něm objeví plus ze senzoru.

[Jardík]

Pull-up/pull-down

[Josef Kufner]

Pokud vím, ATmega8 má klasické TTL vstupy a pak má pár vstupů s AD převodníkem.

TTL bere jako vysokou úroveň (logickou jedničku) úrovně od 2 do 5 V. Jako nízkou úroveň (logickou nulu) pak mezi 0.7 a 0 V. Proudovými odběry se obvykle není nutné moc trápit.

Takže se podívej na specifikace svého čidla, koukni co přesně produkuje a buď to připoj přímo, nebo přes tranzistor (NPN, báze přes odpor k čidlu, emitor na zem, colektor na TTL vstup; pull-up rezistor je uvnitř TTL vstupu).

Druhou možností je využít AD převodník v ATmega8, pokud čidlo produkuje něco víc než dvě úrovně. Konkrétní implementace a konfigurace AD převodníku však vyžaduje trochu více detailů.

Pokud čidlo nemá symetrický výstup, zapojení vypadá tak, že zem (mínus) všeho spojíš dohromady (ATmega8, čidlo i napájení) a řešíš jen ty kladné vodiče.
