BRL-CAD – Stručné představení

2. 11. 2011 | Pavel Jansa | Návody | 7334×

BRL-CAD je svobodný 3D CAD. Než se pustíme do jeho historie, udělejme si v jedné věci jasno, nerad bych, abyste četli zbytečně. BRL-CAD je nástroj pro CSG (Construction solid Geometry) modelování, je to rodina zhruba čtyř set samostatných aplikací, které v unixovém duchu, „dělejte jednu věc a dělejte ji dobře“, dohromady skládají mocný modelovací systém. BRL-CAD není intuitivní klikací CAD, ve kterém za pár minut nakreslíte novou kuchyňskou linku a kótovaný výkres strčíte truhlářovi. Na to máte v repozitáři QCAD. Pokud ale potřebujete tu kuchyňskou linku navrhnout pořádně, vymodelovat ji ve všech třech rozměrech a případně vyrenderovat její obrázek, tak na to je tu BRL-CAD.

Obsah

• Historie
• Instalace a uživatelská podpora
• Štábní kultura uživatelského prostředí
• První krůčky v mgedu
• Zkoušíme Archer

Historie

Některé zdroje uvádějí jako jeho počátek duben 1983[1], ovšem vývoj byl započat už v roce 1979[2] v Ballistics Research Laboratory (odtud zkratka BRL), organizační to složce Americké armády. Byl potřeba software pro modelování vojenských vozidel a analýzu rizik při jejich zasažení. Jelikož žádný takový software na trhu nebyl, začala ho armáda vyvíjet sama. (Podobná situace dala vzniknout geografickému informačnímu systému GRASS, ale to je trochu jiný příběh.) Hlavním inženýrem celého projektu byl Michael J. Muus, autor slavných utilit ping a ttcp, které z UNIXového světa prosákly snad do všech operačních systémů. Muusovým hlavním zájmem ale bylo modelování a renderování a v čele BRL-CADu stál zhruba 20 let, až do své tragické smrti v roce 2000. Pro mnoho jeho kolegů to byla bolestná ztráta, ale armádní softwarové projekty nebývají one man show, proto se vývoj nezastavil a pokračuje dodnes.

Vývojáři s BRL-CADem vždy zacházeli jako se svobodným programem, ačkoliv licencování celého projektu nebylo vždy úplně zřejmé. V roce 1989 bylo k získání zdrojového kódu potřeba zaslat dost pásky, aby se na ní vešlo 20 MB dat a stručné psaní zmiňující, kdo jste a na co BRL-CAD chcete. Součástí ujednání byla i klauzule, že neposkytnete software třetí osobě, v BRL na přelomu 80. a 90.let zkrátka chtěli vědět, kdo zdrojáky má [3]. V roce 1998 začal bolestný proces přesvědčování armádních úředníků k vydání BRL-CADu pod svobodnou licencí. Trvalo to do prosince 2004, od té doby je BRL-CAD dostupný pod licencemi BSD a LGPL [4].

Instalace a uživatelská podpora

BRL-CAD je hostován SourceForge, kde pro každé stabilní vydání stáhnete rpm a deb balík a to jak ve 32, tak i 64bitové verzi. Čert ví proč (neboli nepátral jsem po tom) není BRL-CAD zastoupen v žádné majoritní linuxové distribuci a uživatel si k němu musí najít cestu sám. Výjimku jsem našel pouze u FreeBSD, kde je v portech k dispozici poněkud starší verze 7.18.4. Zdrojáky se kompilují pomocí klasické triády ./configure, make, (sudo) make install a pokud kompilujete SVN verzi, šoupněte před triádu ještě autogen.sh. Stabilní verze se kompiluje zpravidla bez problémů, pokud bažíte po svn, počítejte s komplikacemi, které – pokud je nezvládnete sami – zpravidla vyřešíte dotazem v kanále #brlcad na FreeNode. Pokud si při kompilaci nevyžádáte jinak, usadí se BRL-CAD v asresáři /usr/brlcad. Najdete v něm několik zajímavých věcí, v první řadě adresář bin, který je potřeba přidat do PATH a hlavně adresář share/brlcad/verze/db, v němž najdete ukázkové modely.

Štábní kultura uživatelského prostředí

Pokud jste kreslili v QCADu nebo modelovali v Blenderu, které společně s komerčními aplikacemi můžeme přirovnat k modernímu bytečku s vyladěným designem, bude vám rozhraní BRL-CADu připadat jako pevnostní architektura 30. let, a to nejspíš ještě ve stavu, než se parta nadšenců pustila do rekonstrukce. Velká část komponent BRL-CADu se ovládá textově a ústřední modul sloužící k samotnému modelování – mged – je tvořen dvěma okny, přičemž jedno zobrazuje model a druhé je vlastně terminál. Obě okna mají klasickou horní lištu, takže většinu operací zadávaných textovými příkazy můžete dělat i přes klikaci GUI napsané v Tcl.

Kromě mgedu, dlouhodobého ústředí celého BRL-CADu je v poslední době intenzivně vyvíjen uživatelsky přívětivější Archer (takové moderní kasárna). Ani jeden není integrován do debianích menu a musíte je zavolat z terminálu a hodí se rovnou jim zadat soubor, na němž budete pracovat. Zkusme si to nyní na svou ukázkových modelech; doporučuji zkopírovat si je někam do home.

První krůčky v mgedu

cd tady/mam/vzorová/cad/data
mged m35.g

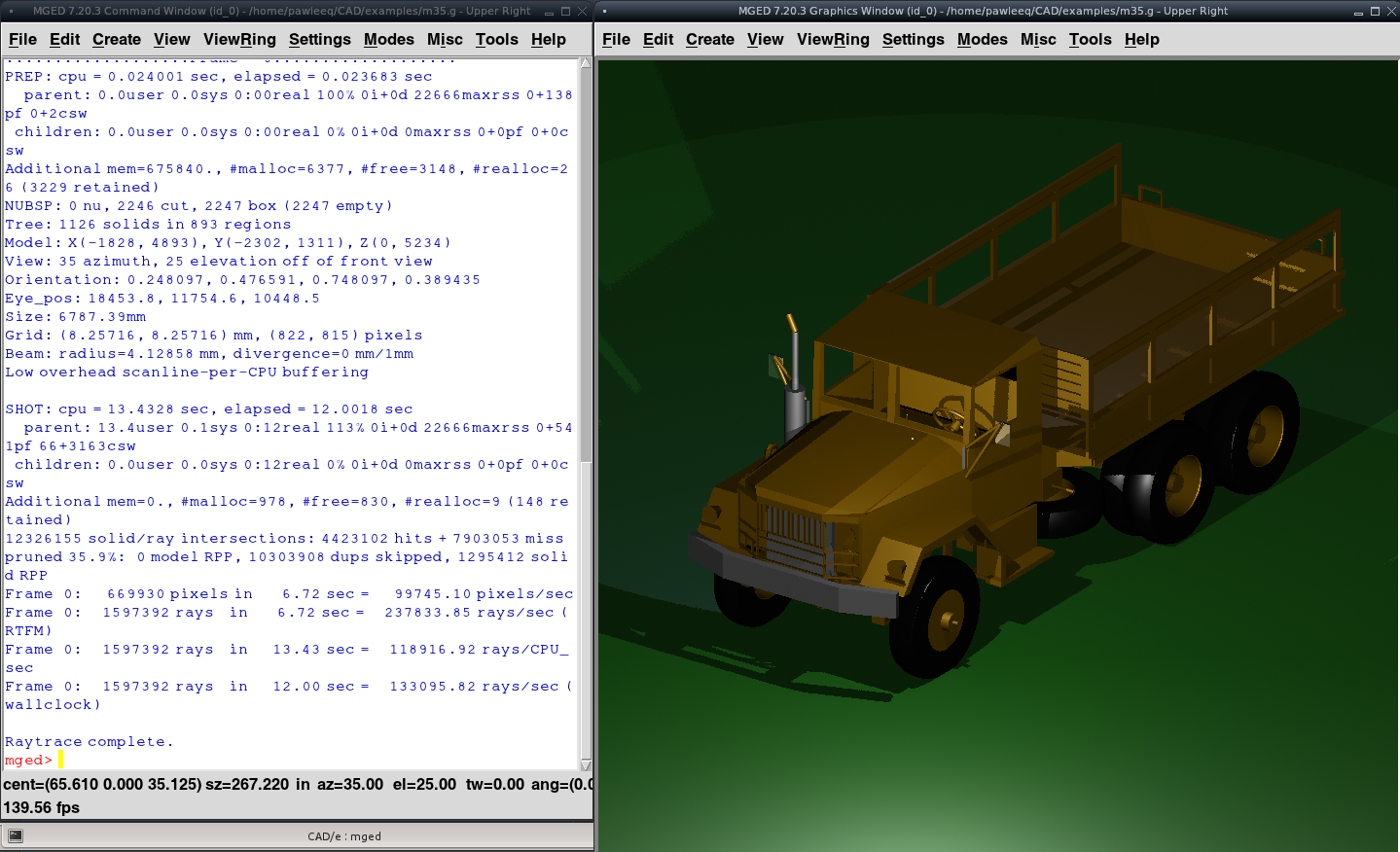

Vyskočí na vás rozhranní mgedu, Command Window (CW) a Graphics Window (GW). O Command Window je dobré vědět, že se chová jako Emacs. Pokud to není zrovna váš šálek kafe, můžete to změnit v menu File < Preferences < Command Line Edit a rochnit si ve Vi. Než začnete do Command Window mastit příkazy, musíte do něj umístit kurzor myši; stačí to udělat pouze poprvé, pokud později skočíte do CW jen klávesovou zkratkou, bude fungovat, ať už je myš kdekoliv.

Pro začátek nevidíme nic, zkusíme tedy databázi prozkoumat. Jestli jí autor opatřil nějakým titulem, zobrazíte ho příkazem title. Ejhle máme tu dvouapůltunový náklaďák M35. Ok, ale jak si ho teda zobrazit? Ještě než vám to prozradím, uděláme si malý exkurz. Pokud jste dávali pozor v prvním odstavci, tak víte, že máme co do činění s CSG modelováním. To v obecné rovině znamená, že pracujeme se základními tvary a z nich pomocí logických operací (součet, rozdíl, průnik) skládáme složitější útvary. Každý model se v BRL-CADu skládá ze základních prvků, které vytvářeví strom, čím blíže jste kmeni, tím větší část modelu zobrazíte. Všechny základní tvary v modelu zobrazíte pomocí příkazu ls, ovšem příliš si tím nepomůžete. K vypsání hierarchicky nejvýše postavených celků slouží příkaz tops. A vida, jeho výstup je na rozdíl od ls o poznání srozumitelnější. Zobrazíme tedy konečně celý model:

mged< e all.g

V Graphics Window nám vyskočil drátěný model náklaďáku zobrazený ve volném rovnoběžném promítání pod azimutem 35 stupňů a elevačním úhlem 25 stupňů. Modelem samozřejmě můžete libovolně vrtět, stačí zajet myší do GW, stisknout a podržet ctrl a zašmejdit myškou. Základní pohledy mají své klávesové zkratky:

• Pohled zepředu: f
• Pohled zezadu: R (Shift+r)
• Pohled zleva: l
• Pohled zprava: r
• Pohled shora: t
• pohled zezdola: b

Až se jich nabažíte, zkuste je společně s vrtěním ještě jednou, ale nejdříve zvolte z menu Misc > Perspective. Jakýkoliv pohled si můžete nechat vyrenderovat, a to buď pomocí dialogu vyvolaného z menu File > Raytrace, který vám vyrenderuje přímo GW, nebo napsáním rt do CW, čímž získáte samostatné okno s obrázkem.

Mged ukončíte napsáním q do CW.

Zkoušíme Archer

cd tady/mam/vzorová/cad/data
archer cray.g

Na první pohled je zřejmé, že Archer je stavěn s ohledem na současného uživatele zmlsaného klikacími CADy. Jeho hlavní devizou je bezprostřední pohled do stromové struktury modelu zobrazené v levém panelu, z níž můžete libovolnou zobrazit a ihned zase vypnout jakoukoliv část celého modelu, stačí na něj kliknout pravým tlačítkem a zvolit Wireframe nebo Hidden Line.

Tolik stručné představení BRL-CADu, v příští týdnech si detailně představíme mged a vyrobíme první model. Pokud vládnete angličtinou a prahnete nedočkavostí, mrkněte na dokumentaci. Pokud chcete zkoumat další modely, existuje jejich repozitář.
