Kinect pro Xbox 360 a GNU/Linux – OpenKinect a libfreenect

17. 1. 2012 | Ladislav Hagara | Návody | Hardware | 5817×

Další díl seriálu věnovanému snímacímu zařízení Kinect pro Xbox 360 a jeho využití v operačním systému GNU/Linux. V dnešní části Kinect k počítači s nainstalovaným Linuxem už konečně připojíme. Nejprve jej použijeme jako webovou kameru. Následně se zaměříme na projekt OpenKinect a knihovnu libfreenect. Tu si stáhneme, přeložíme a nainstalujeme. Seznámíme se s programy, jež jsou s knihovnou instalovány.

Obsah

Připojení Kinectu k Linuxu

link

Máme-li k dispozici Kinect, napájecí kabel a samozřejmě počítač s nainstalovaným Linuxem, tak už nic nebrání jejich propojení. Můžeme přitom monitorovat činnost linuxového jádra, tj. nechat si zobrazovat obsah souborů /var/log/messages nebo /var/log/everything/current pomocí tail nebo multitail. Použít lze také příkaz dmesg.

Příkazem lsusb si můžeme vypsat připojené USB zařízení. Připojením Kinectu se ve výpisu objeví 4 nové řádky. Uvnitř Kinectu je umístěný USB rozbočovač (Hub), ke kterému jsou připojené 3 zařízení. Motorek, pomocí kterého lze Kinect naklánět (Xbox NUI Motor), k snímaní zvuku sloužící čtyři mikrofony (Xbox NUI Audio) a kamera (Xbox NUI Camera).

# lsusb > lsusb.no.kinect; lshw -short > lshw.no.kinect


Jan 04 03:42:03 [kernel] usb 2-1.2: new high speed USB device number 13 using ehci_hcd
Jan 04 03:42:03 [kernel] usb 2-1.2: New USB device found, idVendor=0409, idProduct=005a
Jan 04 03:42:03 [kernel] usb 2-1.2: New USB device strings: Mfr=0, Product=0, SerialNumber=0
Jan 04 03:42:03 [kernel] hub 2-1.2:1.0: USB hub found
Jan 04 03:42:03 [kernel] hub 2-1.2:1.0: 3 ports detected
Jan 04 03:42:04 [kernel] usb 2-1.2.2: new full speed USB device number 14 using ehci_hcd
Jan 04 03:42:04 [kernel] usb 2-1.2.2: New USB device found, idVendor=045e, idProduct=02b0
Jan 04 03:42:04 [kernel] usb 2-1.2.2: New USB device strings: Mfr=1, Product=2, SerialNumber=0
Jan 04 03:42:04 [kernel] usb 2-1.2.2: Product: Xbox NUI Motor
Jan 04 03:42:04 [kernel] usb 2-1.2.2: Manufacturer: Microsoft
Jan 04 03:42:06 [kernel] usb 2-1.2.1: new high speed USB device number 15 using ehci_hcd
Jan 04 03:42:06 [kernel] usb 2-1.2.1: New USB device found, idVendor=045e, idProduct=02ad
Jan 04 03:42:06 [kernel] usb 2-1.2.1: New USB device strings: Mfr=1, Product=2, SerialNumber=4
Jan 04 03:42:06 [kernel] usb 2-1.2.1: Product: Xbox NUI Audio
Jan 04 03:42:06 [kernel] usb 2-1.2.1: Manufacturer: Microsoft
Jan 04 03:42:06 [kernel] usb 2-1.2.1: SerialNumber: A44866C06560038A
Jan 04 03:42:07 [kernel] usb 2-1.2.3: new high speed USB device number 16 using ehci_hcd
Jan 04 03:42:07 [kernel] usb 2-1.2.3: New USB device found, idVendor=045e, idProduct=02ae
Jan 04 03:42:07 [kernel] usb 2-1.2.3: New USB device strings: Mfr=2, Product=1, SerialNumber=3
Jan 04 03:42:07 [kernel] usb 2-1.2.3: Product: Xbox NUI Camera
Jan 04 03:42:07 [kernel] usb 2-1.2.3: Manufacturer: Microsoft
Jan 04 03:42:07 [kernel] usb 2-1.2.3: SerialNumber: A00362902514039A


# lsusb > lsusb.yes.kinect; lshw -short > lshw.yes.kinect

# diff lsusb.no.kinect lsusb.yes.kinect
9a10,13
> Bus 002 Device 013: ID 0409:005a NEC Corp. HighSpeed Hub
> Bus 002 Device 014: ID 045e:02b0 Microsoft Corp. Xbox NUI Motor
> Bus 002 Device 015: ID 045e:02ad Microsoft Corp. Xbox NUI Audio
> Bus 002 Device 016: ID 045e:02ae Microsoft Corp. Xbox NUI Camera

# diff lshw.no.kinect lshw.yes.kinect
108a109,112
> /2/100/1d/1/1/2               bus            HighSpeed Hub
> /2/100/1d/1/1/2/1             generic        Xbox NUI Audio
> /2/100/1d/1/1/2/2             generic        Xbox NUI Motor
> /2/100/1d/1/1/2/3             generic        Xbox NUI Camera

Pokud se ve výpisu objeví pouze USB rozbočovač a motorek, máte pravděpodobně problém s napájením. Napájecí kabel není připojen k elektrické síti, nebo elektrický proud právě vypadl.

Kinect jako webová kamera

link

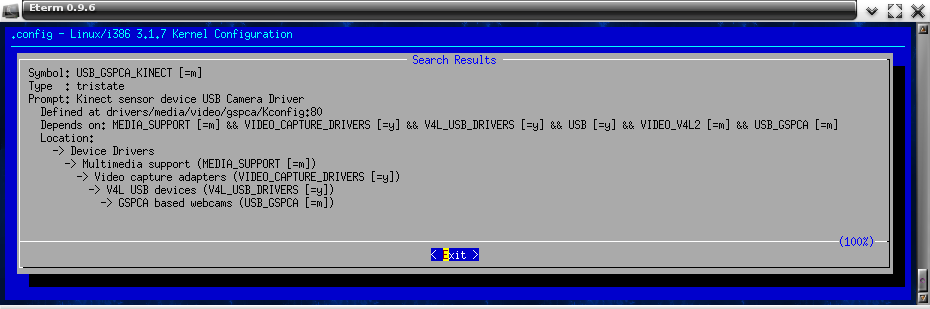

Podpora Kinectu jako webové kamery je obsažena v linuxovém jádru od verze 3.0. Jedná se o modul gspca_kinect.

Kinect

# modinfo gspca_kinect
filename:       /lib/modules/3.1.7/kernel/drivers/media/video/gspca/gspca_kinect.ko
license:        GPL
description:    GSPCA/Kinect Sensor Device USB Camera Driver
author:         Antonio Ospite <ospite@studenti.unina.it>
srcversion:     E4EA2B198A5655ED6A34252
alias:          usb:v045Ep02AEd*dc*dsc*dp*ic*isc*ip*
depends:        gspca_main
vermagic:       3.1.7 SMP mod_unload modversions CORE2

Po zavedení modulu lze obraz z Kinectu zobrazit ve standardních video aplikacích jako cheese, vlc (vlc v4l2://) nebo mplayer (mplayer tv://).

Instalace knihovny libfreenect

link

Knihovna libfreenect se zatím v běžných linuxových distribucích nenachází. Binární balíčky nenaleznete ani na síti. Pokud ano, budou zcela jistě neaktuální (Ubuntu, Fedora 1, 2).

Nezůstává tak nic jiného, než knihovnu libfreenect přeložit ze zdrojových kódů. Uživatelům linuxové distribuce Source Mage GNU/Linux k tomu stačí zadat příkaz „cast libfreenect“ a zdrojové kódy knihovny budou automaticky staženy, přeloženy a knihovna nainstalována (v Source Mage terminologii vykouzlena).

Kinect Kinect

Uživatelé jiných, ne tak kouzelných distribucí :-) budou muset spustit příkazů mnohem více. Popis instalace je popsán na stránkách projektu OpenKinect (Getting Started). Jedná se o wiki stránky. Naleznete-li na nich nesrovnalosti, nebo budete-li chtít něco doplnit, máte možnost stránky vylepšit.

Pro stažení aktuálních zdrojových kódu knihovny je potřebný git (yum install git). Spuštěním příkazu:

$ git clone git://github.com/OpenKinect/libfreenect.git

jsou zdrojové kódy staženy (zjednodušeně řečeno, ve skutečnosti je vytvořen klon celého repozitáře). Pro překlad zdrojových kódů je potřebný cmake a několik devel balíčků (libusb, freeglut, …).

Na Fedoře 16 stačí pro jejich instalaci spustit:

$ yum install git cmake gcc gcc-c++ libXi libXi-devel libXmu libXmu-devel freeglut freeglut-devel libusb1-devel

Následuje vlastní překlad:

$ cd libfreenect
$ mkdir build
$ cd build
$ ccmake ..

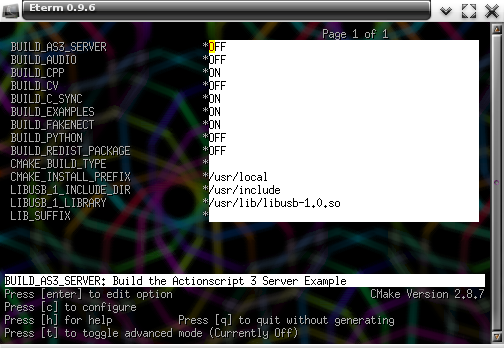

Pro nastavení stačí v ccmake stisknout klávesu „c“ a případně upravit cesty k potřebným knihovnám.

Kinect

Po nastavení je nutné stisknout klávesu „g“ pro vygenerování potřebných souborů. Pak už jenom zadat příkazy cmake a make.

$ cmake ..
$ make

Posledním krokem je instalace:

$ sudo make install

Knihovnu lze odinstalovat příkazem:

$ sudo make uninstall

Ukázkové programy

link

S knihovnou jsou instalovány i ukázkové programy.

$ ls bin
cppview  glpclview  glview  hiview  record  regtest  regview  tiltdemo

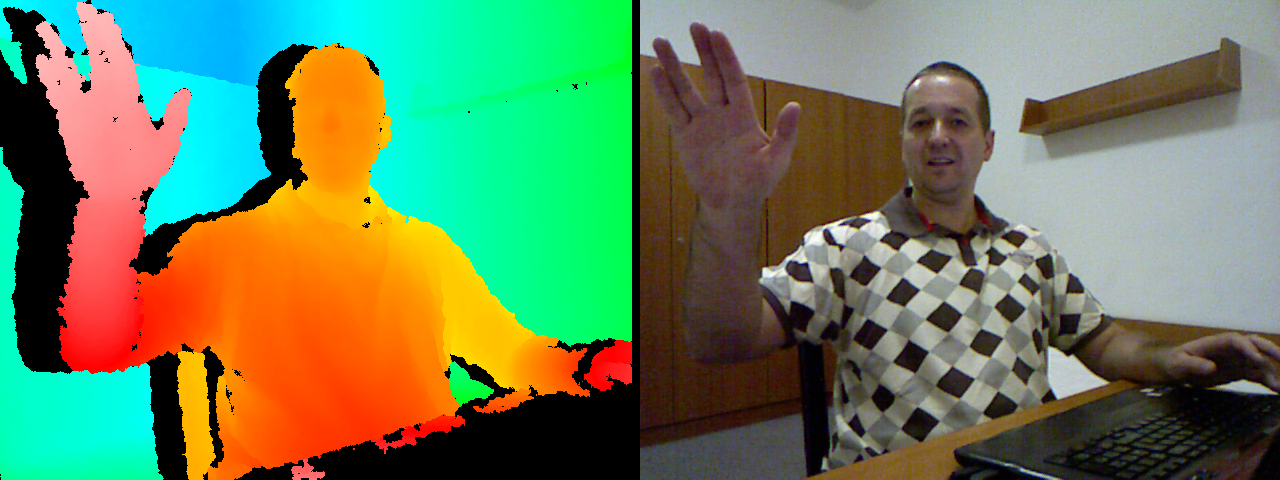

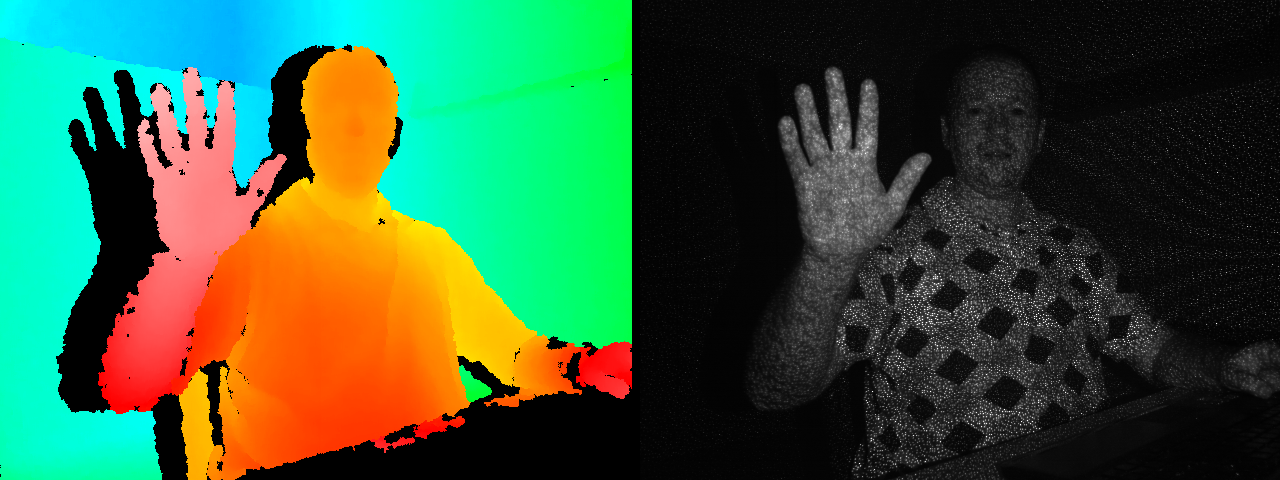

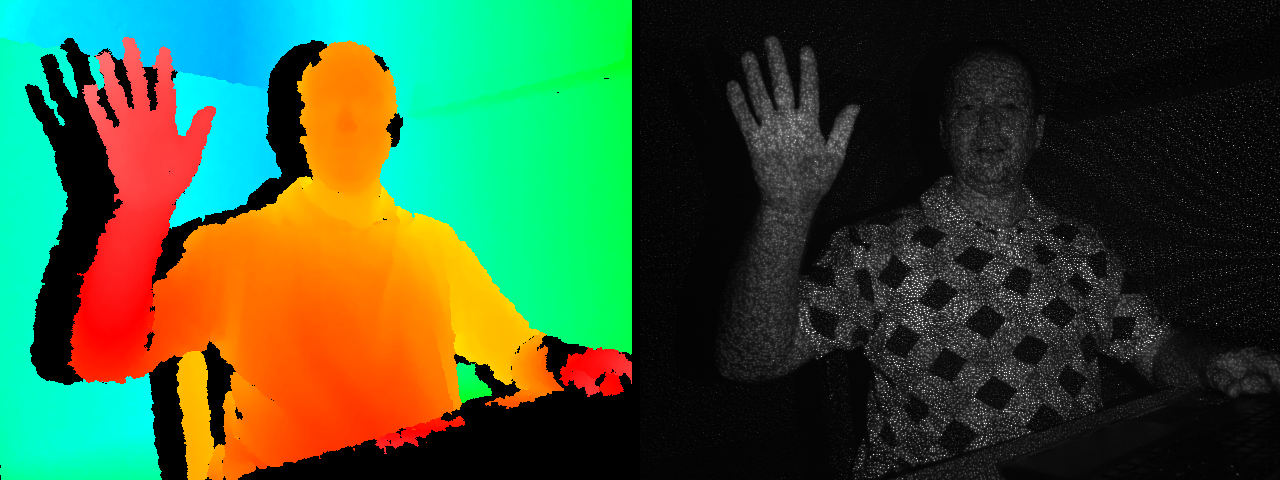

Správnost instalace knihovny lze ověřit příkazem glview (při nedostatečných právech sudo glview). V okně jsou zobrazena dvě videa. Nalevo video zobrazující hloubková data a napravo video z klasické webové kamery. Pomocí kláves w (nahoru), s (na střed) a x (dolu) lze Kinect naklánět. Pomocí kláves „0“ až „6“ lze nastavovat barvu kontrolky a pomocí klávesy „f“ lze měnit formát videa.

Kinect Kinect Kinect

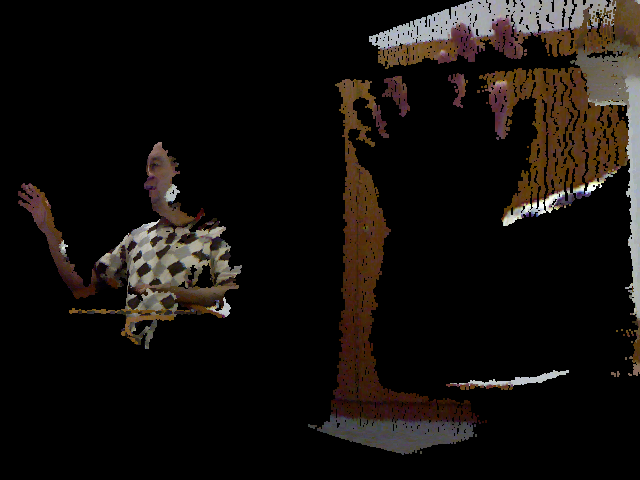

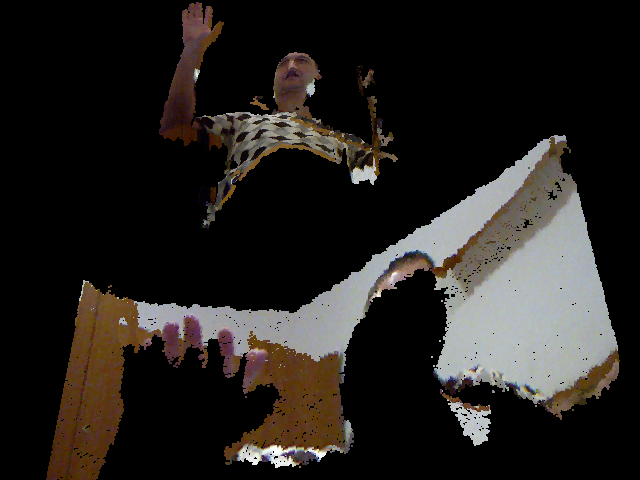

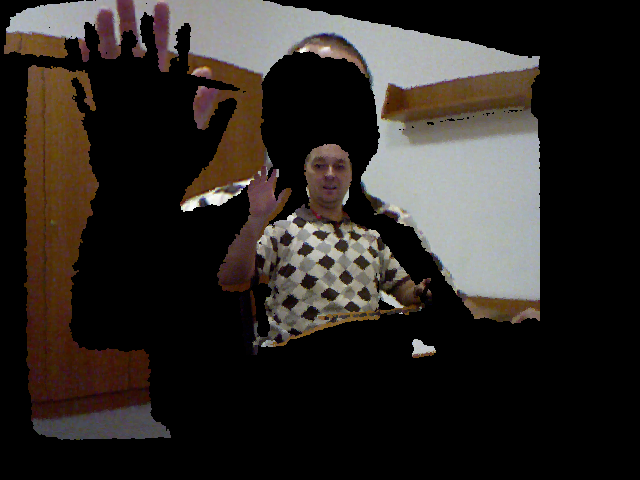

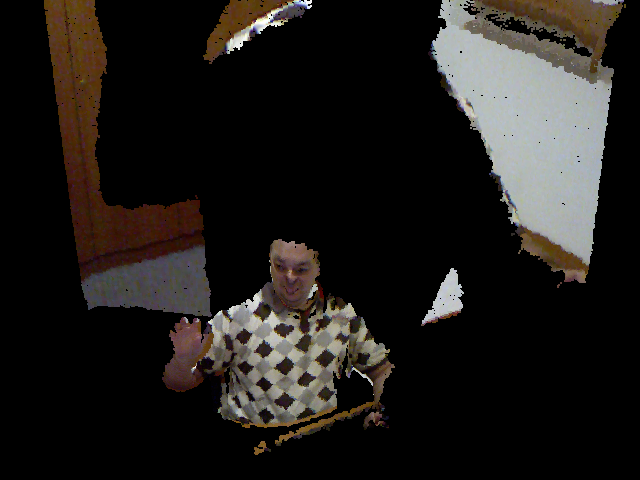

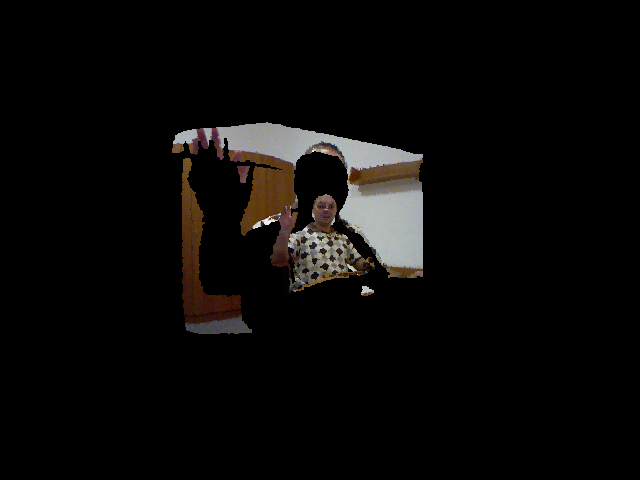

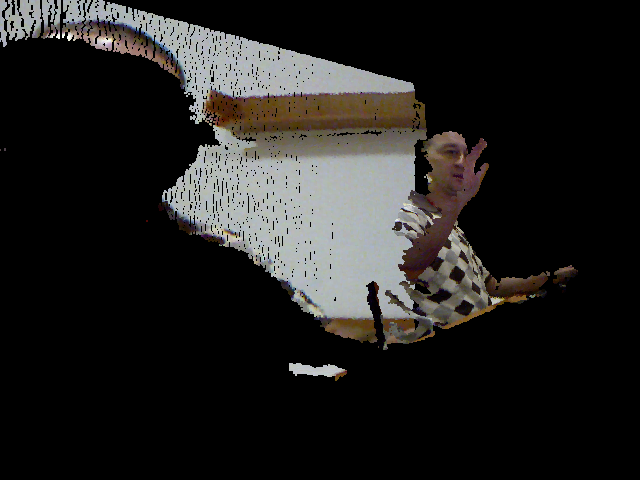

Program glpclview využívá hloubková data a v okně vykreslí 3D obraz. Ten lze myší otáčet a pomocí kláves „w“ a „s“ přibližovat a vzdalovat.

Kinect Kinect Kinect Kinect Kinect Kinect

Pokud programy neběží pod běžnými uživateli, je potřeba nastavit přístupová práva. V případě použití udev lze využít přiložený soubor 51-kinect.rules a zkopírovat jej do adresáře /etc/udev/rules.d/.

Podpora audia

link

Minulý díl byl věnován rozlousknutí komunikace. Pravděpodobně nejtvrdším oříškem bylo zpracování zvuku. Přenos videa fungoval již v listopadu 2010. Získat zvuk z Kinectu pomocí knihovny libfreenect bylo ale možné až v dubnu 2011.

Drew Fisher alias zarvox přidal podporu audia do knihovny libfreenect 3. dubna 2011 (audio.c). Problémem je, že do Kinectu je potřeba nahrát audio firmware. Ten lze získat z oficiální aktualizace konzole Xbox 360. Aktualizace je stažena pomocí skriptu fwfetcher.py (aktuální soubor SystemUpdate_14699_USB.zip) z Xbox.com.

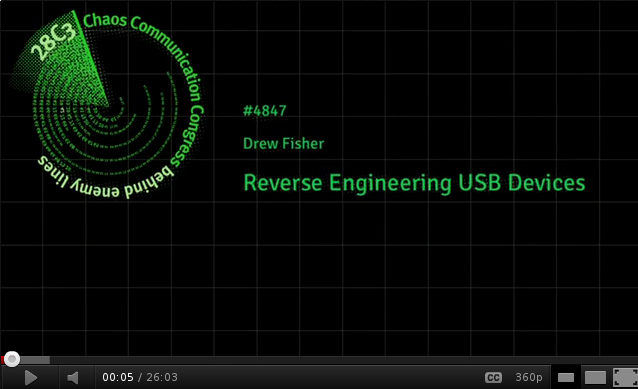

Další podrobnosti například v přednášce Drewa Fishera s názvem “Reverzní inženýrství USB zařízení” (video, pdf) přednesené 28. prosince 2011 na konferenci 28c3 (Chaos Communication Congress).

Při překladu a instalaci knihovny libfreenect je audio standardně zakázáno. Povolit jej lze pomocí volby BUILD_AUDIO v nástroji ccmake, nebo cmake spustit s volbou -DBUILD_AUDIO=YES.

$ make

...
Downloading SystemUpdate.zip from http://www.xbox.com/system-update-usb
Reading response...
done, saved to SystemUpdate.zip
Extracting $systemupdate/FFFE07DF00000001 from system update file...
done.
Handling LIVE/PIRS file.
Writing information file FFFE07DF00000001.txt
Creating and filling content directory FFFE07DF00000001.dir
Moving audios.bin to current folder
Cleaning up
Done!
[100%] Built target firmware

# ls -l /usr/share/libfreenect/audios.bin
-rw-r--r-- 1 root root 473600 Nov 15  2002 /usr/share/libfreenect/audios.bin

$ ls bin
cppview  glpclview  glview  hiview  micview  record  regtest  regview  tiltdemo  wavrecord

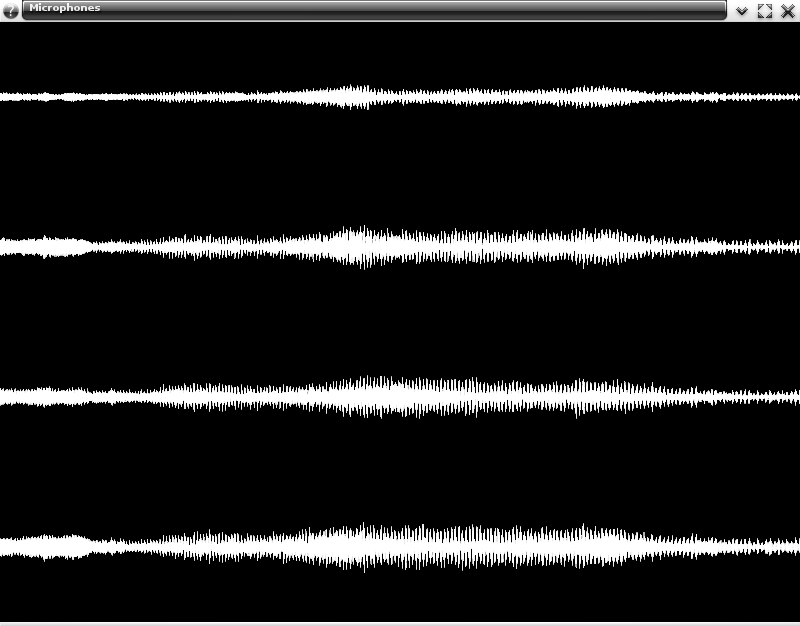

Při instalaci se navíc nainstalují programy micview a wavrecord. Při jejich spuštění je prováděna kontrola, zda je v Kinectu firmware audios.bin natažen. Pokud tomu tak není, před zobrazením okna nebo spuštěním nahrávání natažení firmware proběhne. Program micview (OpenGL audio viewer) zobrazuje v okně 4 křivky představující zvuky snímané jednotlivými mikrofony. Mezerníkem lze aktualizaci pozastavit. Klávesou „q“ lze okno uzavřít. Program wavrecord zvuk nahrává. V aktuálním adresáři vytvoří soubory channel1.wav až channel4.wav. Ty lze přehrát například příkazem play (play channel1.wav).

$ micview

Number of devices found: 1
Trying to open ./audios.bin as firmware...
Trying to open /usr/local/share/libfreenect/audios.bin as firmware...
Trying to open /usr/share/libfreenect/audios.bin as firmware...
About to send: 09 20 02 06 00 00 00 00 00 40 00 00 03 00 00 00 00 00 08 00 00 00 00 00
Reading reply: 00 E0 6F 0A 00 00 00 00 00 00 00 00
About to send: 09 20 02 06 01 00 00 00 00 40 00 00 03 00 00 00 00 40 08 00 00 00 00 00
Reading reply: 00 E0 6F 0A 01 00 00 00 00 00 00 00
About to send: 09 20 02 06 02 00 00 00 00 40 00 00 03 00 00 00 00 80 08 00 00 00 00 00
Reading reply: 00 E0 6F 0A 02 00 00 00 00 00 00 00
...
Firmware successfully uploaded and launched.  Device will disconnect and reenumerate.
This is the libfreenect microphone waveform viewer.  Press 'q' to quit or spacebar to pause/unpause the view.

Kinect

Rozšíření pro Python

link

Ke knihovně libfreenect naprogramované v jazyce C existují rozšíření (Wrappers) i pro další programovací jazyky. Ke Kinectu tak lze přistupovat z jazyků Python, Actionscript, C++, C#, JAVA JNI i JNA, Javascript, Common Lisp nebo i Haskell.

Rozšíření pro Python je naprogramováno v jazyce Cython. K instalaci Python rozšíření je tedy nutné doinstalovat samotný Cython a balíčky python-devel a numpy (yum install Cython python-devel numpy).

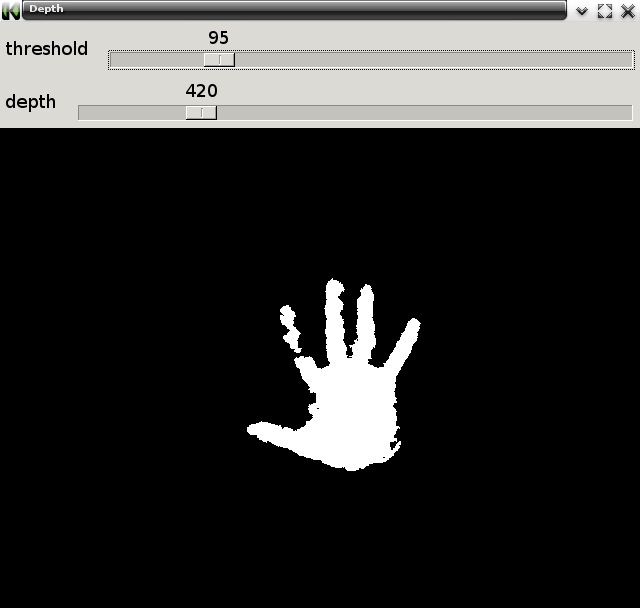

V adresáři wrappers/python se nacházejí ukázkové aplikace. Například demo_cv_threshold.py má pouze 54 řádků (z toho 16 prázdných) a umožňuje z videa s hloubkovými daty vybrat pomocí posuvníků pouze oblast definovanou hloubkou a prahem.

#!/usr/bin/env python
import freenect
import cv
import frame_convert
import numpy as np


threshold = 100
current_depth = 0


def change_threshold(value):
    global threshold
    threshold = value


def change_depth(value):
    global current_depth
    current_depth = value


def show_depth():
    global threshold
    global current_depth

    depth, timestamp = freenect.sync_get_depth()
    depth = 255 * np.logical_and(depth >= current_depth - threshold,
                                 depth <= current_depth + threshold)
    depth = depth.astype(np.uint8)
    image = cv.CreateImageHeader((depth.shape[1], depth.shape[0]),
                                 cv.IPL_DEPTH_8U,
                                 1)
    cv.SetData(image, depth.tostring(),
               depth.dtype.itemsize * depth.shape[1])
    cv.ShowImage('Depth', image)


def show_video():
    cv.ShowImage('Video', frame_convert.video_cv(freenect.sync_get_video()[0]))


cv.NamedWindow('Depth')
cv.NamedWindow('Video')
cv.CreateTrackbar('threshold', 'Depth', threshold,     500,  change_threshold)
cv.CreateTrackbar('depth',     'Depth', current_depth, 2048, change_depth)

print('Press ESC in window to stop')


while 1:
    show_depth()
    show_video()
    if cv.WaitKey(10) == 27:
        break

Kinect

Příště

link

Příště se blíže podíváme na projekt OpenNI.
