IPSec VPN z Linuxu na Cisco ASA 5500

14.7.2010 22:19 | Přečteno: 2329× | Linux | poslední úprava: 4.7.2011 01:15

Donedávna som používal vpnc na pripojenie do firemnej siete k plnej spokojnosti. Problém nastal po zmene autentifikácie na Cisco ASA firewalle zo zdieľaného kľúča na certifikát. Vpnc certifikáty nevie. Tento zápis popisuje rýchle a škaredé riešenie.

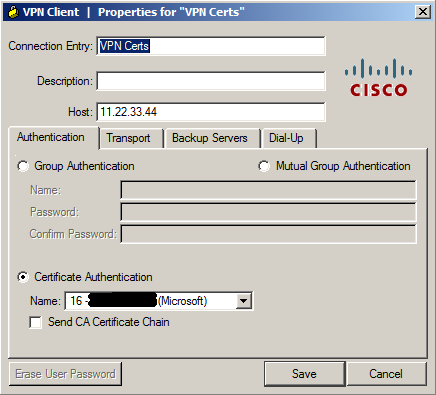

Cisco VPN Client 5.0 pre Windows to má jednoduché - miesto Group Authentication zvoliť Certificate Authentication a vybrať certifikát. Certifikát má každý užívateľ automaticky z doménovej CA.

Po niekoľkých dňoch skúmania, skúšania a omylov sa rovnaká funkčnosť podarila aj na Linuxe pomocou ipsec-tools a IKE démona racoon.

Aktualizácia: ipsec-tools vo verzii 0.8 funguje správne proti Cisco ASA bez úpravy zdrojového kódu. Stačí stiahnuť, zostaviť a nastaviť podľa návodu.

Problémom na ktorý som narazil bolo, že Cisco ASA 5520 neoznamuje klientovi že zvláda XUATH. Respektíve možno aj oznamuje, ale racoon nerozumie. V každom prípade, racoon kontroluje či protistrana vie XAUTH, ak nevie, racoon nepošle zadané XAUTH meno a heslo. V logu sa objaví:
racoon: ERROR: Xauth mode config request but peer did not declare itself as Xauth capable

Rýchle a škaredé riešenie:
Vypnúť návratové hodnoty vo funkciách kontrolujúcich XAUTH schopnosť protistrany. Treba odkomentovať riadok "return NULL;", v súbore ipsec-tools-0.7.3/src/racoon/isakmp_xauth.c to sú riadky 1386 a 1537, zostaviť a nainštalovať.

Diff rozdiel súboru isakmp_xauth.c:
1386c1386
< //return NULL;
---
> return NULL;
1537c1537
< //return NULL;
---
> return NULL;


Návod pre Fedora 13:
yum install -y kernel-headers
yum install -y openssl-devel
yum install -y flex
wget http://sourceforge.net/projects/ipsec-tools/files/ipsec-tools/0.7.3/ipsec-tools-0.7.3.tar.bz2/download
tar -jxvf ipsec-tools-0.7.3.tar.bz2
cd ipsec-tools-0.7.3
export CFLAGS=-fno-strict-aliasing
make clean
Upraviť súbor src/racoon/isakmp_xauth.c ako je popísané v predchádzajúcom odstavci.
./configure --bindir=/usr/bin --sbindir=/usr/sbin --sysconfdir=/etc/racoon --localstatedir=/var --enable-natt --enable-frag --enable-hybrid --enable-dpd --enable-adminport --enable-security-context=no --with-kernel-headers=/usr/include --enable-stats
make
make install


Návod pre Ubuntu 10.04:
sudo apt-get install linux-headers-generic
sudo apt-get install libssl-dev
sudo apt-get install flex
sudo apt-get remove ipsec-tools
wget http://sourceforge.net/projects/ipsec-tools/files/ipsec-tools/0.7.3/ipsec-tools-0.7.3.tar.bz2/download
tar -jxvf ipsec-tools-0.7.3.tar.bz2
cd ipsec-tools-0.7.3
export CFLAGS=-fno-strict-aliasing
sudo ln -s /usr/src/linux-headers-2.6.32-23 /usr/src/linux
make clean
Upraviť súbor src/racoon/isakmp_xauth.c ako je popísané v predchádzajúcom odstavci.
./configure --bindir=/usr/bin --sbindir=/usr/sbin --sysconfdir=/etc/racoon --localstatedir=/var --enable-natt --enable-frag --enable-hybrid --enable-dpd --enable-adminport --enable-security-context=no --with-kernel-headers=/usr/include/linux --enable-stats
make
sudo make install


Certifikáty:
Užívateľský certifikát treba exportovať z Windows pomocou Start->Run->certmgr.msc, vybrať Personal->Certificates, vybrať platný certifikát a exportovať ho so súkromným kľúčom, všetkými nadradenými certifikátmi, zadať heslo, uložiť do súboru user_xy.pfx a skopírovať do Linuxu.
V Linuxe potom treba vytiahnuť klientský certifikát do súboru user_xy.pem:
openssl pkcs12 -in user_xy.pfx -out user_xy.pem -nodes -clcerts -nokeys
Vytiahnuť súkromný kľúč do súboru user_xy.key:
openssl pkcs12 -in user_xy.pfx -out user_xy.key -nodes -nocerts
Vytiahnuť certifikáty nadradených autorít do súboru company_ca.pem:
openssl pkcs12 -in user_xy.pfx -out company_ca.pem -nodes -cacerts -nokeys
Tieto tri súbory treba skopírovať do adresára /etc/racoon/certs.
Nastaviť nadradené certifikáty ako dôveryhodné:
ln -s company_ca.pem `openssl x509 -noout -hash -in company_ca.pem`.0
Nastaviť práva 0600 na súbor user_xy.key
chmod 0600 /etc/racoon/certs/user_xy.key
Overiť klientský certifikát:
openssl verify -CAfile /etc/racoon/certs/company_ca.pem user_xy.pem


Súbor /etc/racoon/racoon.conf:
# Racoon IKE daemon configuration file.
# See 'man racoon.conf' for a description of the format and entries.

path include "/etc/racoon";
path pre_shared_key "/etc/racoon/psk.txt";
path certificate "/etc/racoon/certs";
path script "/etc/racoon/scripts";
log debug2;

sainfo anonymous
{
pfs_group 2;
lifetime time 1 hour ;
encryption_algorithm 3des, aes ;
authentication_algorithm hmac_sha1, hmac_md5 ;
compression_algorithm deflate ;
}

remote 11.22.33.44
{
exchange_mode main;
my_identifier asn1dn;
certificate_type x509 "user_xy.pem" "user_xy.key";
ca_type x509 "company_ca.pem";
mode_cfg on;
nat_traversal on;
ike_frag on;
verify_cert off;
verify_identifier off;
script "p1_up_down" phase1_up;
script "p1_up_down" phase1_down;
proposal
{
encryption_algorithm aes256;
hash_algorithm sha1;
authentication_method xauth_rsa_client;
dh_group 2;
}
proposal
{
encryption_algorithm 3des;
hash_algorithm sha1;
authentication_method xauth_rsa_client;
dh_group 2;
}
}


Nainštalovať obslužný skript /etc/racoon/scripts/p1_up_down
wget http://www.contrib.andrew.cmu.edu/~somlo/p1_up_down
chmod 0700 /etc/racoon/scripts/p1_up_down


Naštartovať racoon:
racoon -vvv -ddd

Pripojenie pomocou IPSec VPN do práce:
racoonctl vc -u user_xy 11.22.33.44
Password:
Heslom sa samozrejme myslí heslo užívateľa user_xy vo firemnej Active Directory alebo inej databáze užívateľov.

Výpis bezpečnostných priradení (SA):
setkey -D
Pri správnom IPSec spojení musí obsahovať aspoň dve priradenia.

Ukončenie VPN spojenia:
racoonctl vd 11.22.33.44

To je všetko. Prajem Vám i sebe príjemnú prácu na diaľku z pohodlia domova.

Obrázky

Komentáře

[alkoholik]

Kdysi davno jsem se take pral s IPSECem linux vs Cisco PIX a racoon jsem vzdal pomerne brzy. OpenSWAN zafungoval mnohem driv.

[Ján Chrastina]

OpenSwan som tiež skúmal, ale vôbec som neporozumel ako pristupujú k certifikátom a na tom to stroskotalo. Ak máš po ruke nejaký OpenSwan konfig, mohol by si ho tu ukázať.

[vencour]

Nedávno jsem zjistil, že existuje něco jako Shrew VPN, ještě jsem neměl čas si s tim hrát.

[skunerq]

shreesoft VPN je super, navic jako prvni umel windows 64b VPN clienta dobra dokumentace, umi VPNky proti vsem beznym VPN koncentratorum a navic nezasere system virtualnima sitovyma adapterama ...

[Pravák Bob]

vpnc certifikáty umí, ale je nutné ho přeložit ze zdrojáků s

OPENSSL_GPL_VIOLATION = -DOPENSSL_GPL_VIOLATION

OPENSSLLIBS = -lcrypto

a v konfigu použít

IKE Authmode hybrid

[Ivan]

Diky za navod !!. U nas VPN koncentrator tvrdi ze XAUTH umi, ale pouze v pripade, kdyz pouziu force mode(nebo agressive?)

[Ján Chrastina]

Práve agresívny režim je u nás zakázaný a povolený je len main. Ktosi odhalil že agresívny režim s XAUTH nie je bezpečný. Pre main režim a neznámu IP klienta treba aj tie certifikáty.
